Пристрій колодязів для води із залізобетонних кілець

Вже багато років робочі камери є однією з найпопулярніших конструкцій, що встановлюються в підземних комунікаціях.

Пристрій колодязів для води із залізобетонних кілець

Залізобетонні кільця для колодязів

Для обслуговування мереж водовідведення встановлюють залізобетонні колодязі (каналізаційні) — категорії і розміри виготовлення регламентуються ГОСТ.

Типи колодязів

Бетонні колодязі (залізобетонні) можуть бути встановлені своїми руками на зовнішніх каналізаційних мережах (на поворотах), а також інших визначених місцях в залежності від типу конструкції для збору води (пристрій і розмір контролюється ГОСТ).

Отже, за призначенням колодязі бувають:

  • оглядовими;
  • промывными;
  • контрольними;
  • відстійними або вигрібними;
  • дощовими;
  • перепадными;
  • спеціальними.

Кожен з перерахованих типів колодязів для збору води має своє призначення і розмір. Оглядові встановлюють на довгих відрізках мережі або на поворотних ділянках. Їх основна функція — огляд і прочищення каналізаційних труб.

Така ж функція і у контрольних колодязів, однак різниця в місці їх встановлення. Контрольні колодязі повинні знаходиться там, де одна товщина труб переходить в іншу, а точніше в місці, де об’єднуються кілька мереж.

Пристрій колодязів для води із залізобетонних кілець

Конструкція каналізаційного колодязя із залізобетонних кілець

Якщо виникла необхідність промивки каналізаційних труб своїми руками — потрібні промивні колодязні конструкції. Їх монтують на окремих ділянках мережі в самій верхній точці. Дощова вода, що стікає з тротуарів і доріг, потрапляє в дощові колодязі.

У місці, де виходять стоки від побутових і виробничих каналізацій встановлюються відстійні бетонні колодязі. Їх основне призначення — очищення стоків від важких зважених часток.

Багато хто напевно помічали, що на певних ділянках дороги швидкість течії води різна. Якщо виникає різке скидання рівня води, саме в цьому місці встановлюють перепадные колодязі — вони трохи зменшують швидкість потоку. Особливість їх полягає в тому, що такі колодязі виготовляються на висоту від 2 до 4 метрів від перепаду висоти входять труб з урахуванням діаметра.

Якщо ж каналізаційні мережі перетинаються з іншими магістральними мережами, тоді в місці перетину встановлюються спеціальні колодязі. При цьому береться до уваги, що каналізаційна мережа повинна бути вище, ніж інші магістральні труби (пристрій і розмір контролюється ГОСТ).

Як влаштовані залізобетонні водяні колодязі?

Як правило, основний таких конструкцій як каналізаційні залізобетонні колодязі для збору води є три конструктивних елементів. Їх пристрій складається з днища, лазової і сполучної частини. У приватних будинках в більшості випадків встановлені труби, діаметр яких не перевищує 300 мм.

Пристрій колодязів для води із залізобетонних кілець

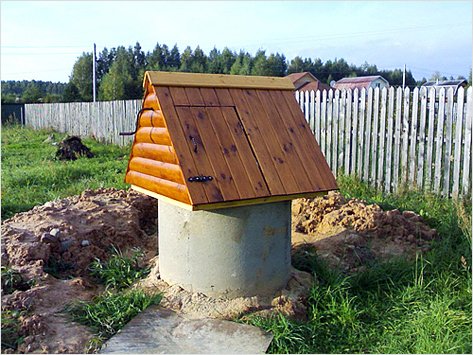

Водяна криниця з ЖБ кілець

В такому випадку ідеальним варіантом стане установка своїми руками каналізаційного колодязя округлої форми діаметром не більше метра і лазом не менше 700 мм (пристрій і розмір контролюється ГОСТ).

У промислових колодязях ситуація трохи інша. Труби встановлюються більшого діаметру, днища повинні підбиратися індивідуально для кожної ділянки, т. к. стандартний метровий розмір днища дуже складно пробити.

Відповідно, встановити в ньому отвір потрібного діаметру своїми руками буде дуже складно. У такому разі днище колодязя виконують з набивного бетону або цегли, а його форма не кругла, а прямокутна (за ДСТ).

Ще дуже важливо пам’ятати, що набивна частина повинна бути приблизно метрової, а ось елементи та ширина залежить від діаметра труби (пристрій контролюється ГОСТ).

Що важливо знати при установці колодязів?

Для того, щоб правильно вибрати і змонтувати колодязні конструкції для збору води, потрібно дотримуватися певних правил і порад фахівців.

Пристрій колодязів для води із залізобетонних кілець

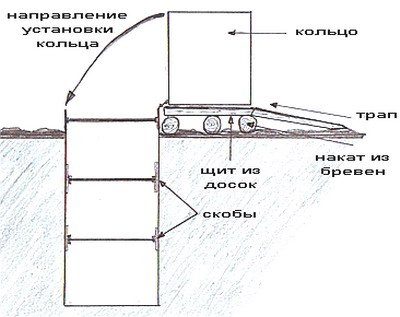

Схема установки дерев’яної опалубки для подачі залізобетонних кілець

Не допускайте виникнення різких поворотів при прокладці каналізаційного каналу своїми руками. Кут колодязя між вхідним і вихідним отвором труб повинен становити не менше 90°. Якщо ж в колодязі є перепад по висоті, тоді кут може бути трохи менше, його форма повинна бути виконана у вигляді стояка (пристрій і розмір контролюється ГОСТ).

Радіус повороту в лотку береться з урахуванням діаметра труби, а саме має бути мінімум в 2 рази більше його значення. Трапляється так, що до лотка підходить кілька труб різного діаметру. У цьому випадку рішенням буде прокладка труб за шелыгам.

Характеристика елементів колодязів

Раніше для виготовлення каналізаційних колодязів для збору води використовували лише цегла і бетон. Зведення і монтаж такої конструкції був досить трудомістким. Зараз, на щастя, все набагато простіше.

Виробники випускають стандартні залізобетонні деталі (елементи), які збираються воєдино за принципом конструктора. Таким чином збірка і монтаж конструкції відбувається безпосередньо на місці. Це збірні колодязі, елементи яких входять в стандартний набір (пристрій і розмір контролюється ГОСТ).

Пристрій колодязів для води із залізобетонних кілець

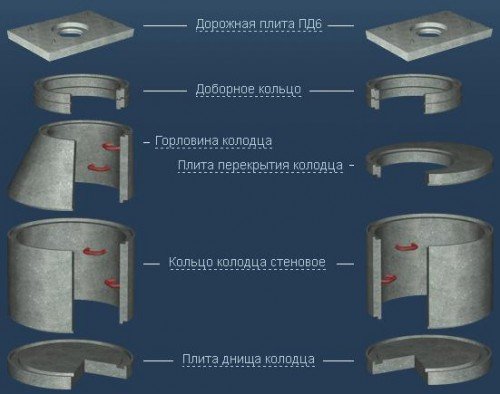

Залізобетонні елементи для каналізаційного колодязя

Якщо розглядати звичайний набір для залізобетонних колодязів для збору води, варто сказати, що він складається з:

  • дорожньої плити, накриває конструкцію;
  • кількох добірних кілець (можна вибрати бетонні кільця для колодязя або більш дешеві пластикові;
  • горловини;
  • плити перекриття (якщо труби великого діаметру);
  • стінового кільця;
  • плити для днища.

Ці елементи використовуються не тільки для колодязів, але і в системах водо – та енергопостачання. Як вже зазначалося вище, залізобетонний колодязь можна зібрати безпосередньо на місці установки. Крім того, гідроізоляцію збірних колодязів проводити набагато легше, ніж вже зібраних конструкцій.

Збірні колодязі — переваги складальних конструкцій

Для виготовлення сучасних залізобетонних колодязів використовується сучасне обладнання та метод вібропресування. Всі деталі будуть дуже міцними і довговічними, а термін експлуатації конструкції буде досить тривалим.

Пристрій колодязів для води із залізобетонних кілець

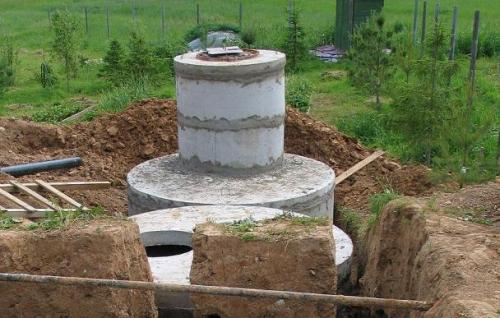

Основні частини збірного колодязя

Всі елементи збірних колодязів для збору води, мають так звані ” виступи «чверть» (за ДСТ), що забезпечують цілісність колодязя, захищаючи їх від промерзання або сезонних зрушень грунту і підвищуючи водонепроникність колодязя.

Як утеплити колодязь?

Власники приватних будинків можуть задаватися питанням — «як утеплити колодязь з бетонних кілець своїми руками?» Для цієї мети можна використовувати теплу кришку або, безпосередньо, утеплювати стінки колодязя. Колодязні конструкції можна виготовити своїми руками. Для цього можна використовувати поради, дані вище.

Облаштування колодязя із залізобетонних кілець (відео)
