Домовласники, як правило, з усією серйозністю підходять до організації опалення в своєму житлі, вибирають найбільш безпечні моделі котлів, звертаються до досвідчених пічникам. Однак, іноді упускають з виду те, що неправильний монтаж димоходу часто навіть більш небезпечний. Димохідна труба – найважливіший елемент опалювальної системи в приватному будинку, складання якої виконується згідно будівельним нормам і вимогам пожежної безпеки. Установка димоходу, виконана без дотримання цих правил, загрожує незворотними наслідками – виникнення пожежі або у будинку отруєння чадним газом. Сьогоднішня стаття розповість про види димоходів, пристрій і способи монтажу.

Зміст статті

  • 1 Різновиди димохідних труб
  • 2 Способи виведення димоходу
  • 3 Вимоги до димоходу
  • 4 Послідовність монтажу
  • 5 Відео-інструкція

Різновиди димохідних труб

Димохідна труба служить для перенесення диму та продуктів горіння в атмосферу, вона починається від ввідного патрубка опалювального приладу в будинку і закінчується вище коника даху захисною парасолькою. У приватному будівництві в основному використовують такі види:

  • З цегли. Труба з цегли використовувалася, починаючи з того часу, коли люди почали будувати каміни і печі. Відмінність сучасного цегляного димоходу – використання спеціального пічного, вогнестійкої цегли. Завдяки своїм теплоакумулюючу властивостям цей матеріал утримує жар всередині труби, не допускаючи перегріву обробки будинку, що прилягає до її стінками. Складний пристрій труби з цегли, значна маса змушують домовласників відмовлятися від цього варіанту. Правильно зробити монтаж димоходів цього типу можуть тільки досвідчені пічні майстра, що збільшує витрати за рахунок оплати праці майстра.

    Пристрій і монтаж димоходу в приватному будинку — фото, відео

  • З металу. Продаж димарів із металу полегшила створення димохідної системи в приватному будинку. Добірні труби з легованої сталі товщиною 1 мм і більше, легше і дешевше аналогів з цегли. Пристрій такого димоходу складається з окремих модулів. Прямі модулі використовують для прокладання вертикальних і горизонтальних ділянок, а відводи і трійники для поворотних. Монтаж димоходу з оцинкованої сталі має один недолік, який полягає в тому, що його матеріал володіє кращою теплопровідністю в порівнянні з трубами з цегли, тому йому необхідна додаткова ізоляція. Однак, самостійна установка димоходу такого типу набагато простіше, щоб зробити все правильно, досить просто слідувати інструкції.

    Пристрій і монтаж димоходу в приватному будинку — фото, відео

    Металевий димар внутрішнього типу

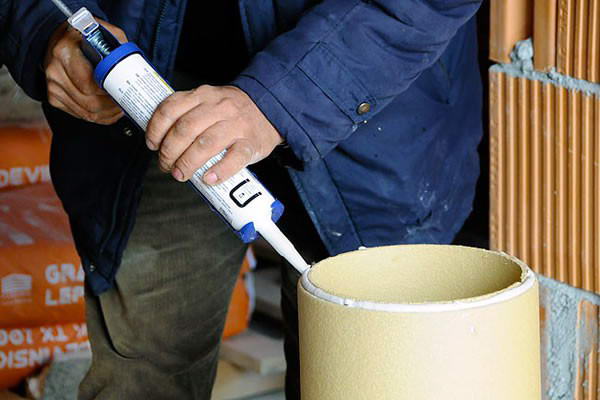

  • З кераміки. Пристрій керамічного димовідводу поєднує в собі сильні сторони пічних труб з цегли і металу. Він має модульну конструкцію і володіє низькою теплопровідністю. Ціна на таку продукцію вище, ніж на металеві трубу, але значно нижче вартості цегляної. Керамічний димар проблематично зробити зігнутим, він краще підходить для вертикальної конфігурації системи.
  • Пристрій і монтаж димоходу в приватному будинку — фото, відео

    Керамічна труба димоходу

    Матеріал, з якого виготовлений димохід, правильно підібрати можна, виходячи з трьох чинників: відповідність матеріалу опалювального приладу, низька теплопровідність і герметичність з’єднань.

    Способи виведення димоходу

    Основне завдання димоходу – відведення диму за межі будинку, яке можна організувати декількома способами. Вибір місця врізки труби залежить від розташування опалювального приладу, вільної площі і типу димоходу. Використовують такі варіанти розміщення труби:

    • Зовнішнє. Зовнішнє розміщення у Росії використовується ще досить рідко, його застосовують, якщо в приватному будинку встановлюють опалювальний прилад, який не був передбачений при проектуванні. Пристрій зовнішнього димоходу полягає у виведенні труби на вулиці через стіну, прилеглу до опалювального приладу. Від місця виведення труба піднімається вгору до висоти коника або вище, щоб забезпечити хорошу тягу. Правильно розміщувати зовнішню трубу на відстані не менше 0,5 м від краю даху, щоб запобігти загоряння. Перевага такого варіанта в економії місця в будинку, за рахунок виносу комунікацій за його межі.

      Пристрій і монтаж димоходу в приватному будинку — фото, відео

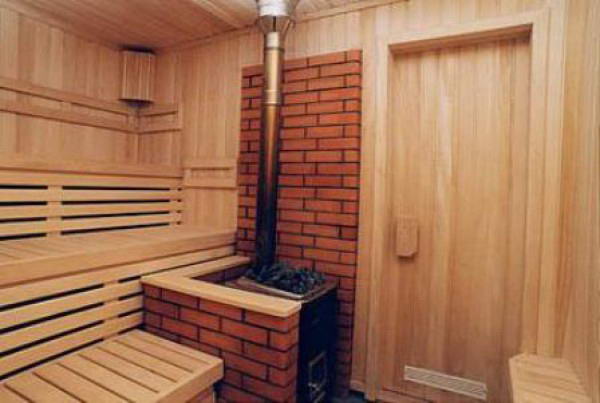

      Внутрішній і зовнішній вигляд димоходу лазні

    • Внутрішнє. Труба на даху – вірна ознака внутрішнього димоходу. Його пристрій має ідеальний вертикальний вигляд, піднімаючись до покрівлі прямо над опалювальним приладом. Якщо димар виготовлений з матеріалу з великою теплопровідністю, то розміщення всередині будинку знижує тепловтрати і знижує витрату пального для підтримки оптимальної температури. Складність внутрішнього розміщення в тому, що в процесі його прокладки доводиться виконувати трудомістку врізку спочатку в міжповерхове перекриття, а потім в дах. Крім того, цей варіант вважається більш пожежонебезпечним.

    Зовнішнє розміщення добре підходить для громіздкої конструкції цегляного димоходу, а якщо виводити через стіну трубу з металу, доведеться подбати про додаткове утеплення або використання спеціальних сендвіч-труб.

    Вимоги до димоходу

    Підбір елементів здійснюють з урахуванням вимог технічних характеристик опалювального приладу. Щоб система працювала безперебійно, необхідно дотримувати основні принципи проектування димоходів:

  • Краща кругла форма, так як в кутах труби накопичуються продукти горіння і пил. Круглі димоходи вимагають чищення рідше, ніж прямокутні і квадратні.
  • Перетин труби не повинна бути менше діаметра патрубка опалювального приладу. Розраховано, що на кожен кіловат потужності для забезпечення належного рівня тяги потрібно 8 кв. см перерізу. Зазвичай інформація про необхідному розмірі димоходу міститься в інструкції до опалювального приладу.
  • Для кожного опалювального приладу потрібна установка власного димоходу. В окремих випадках можна відступити від цього правила, але тоді прилади повинні розташовуватися раною висоті, відстань між місцями з’єднань — 1 м і більше. А величина перерізу труби повинна враховувати сумарну потужність теплогенераторів.
  • Сумарна довжина горизонтальних ділянок димоходу не може перевищувати 1 м, порушення цього правила знижує силу тяги.
  • Димар закінчують на 0,5-1,5 м вище гребеня, на плоскій покрівлі – на 0,5 м вище поверхні.
  • Пристрій і монтаж димоходу в приватному будинку — фото, відео

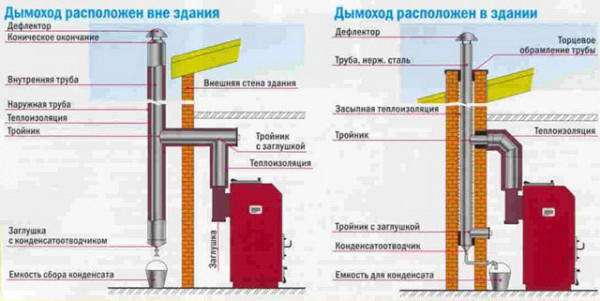

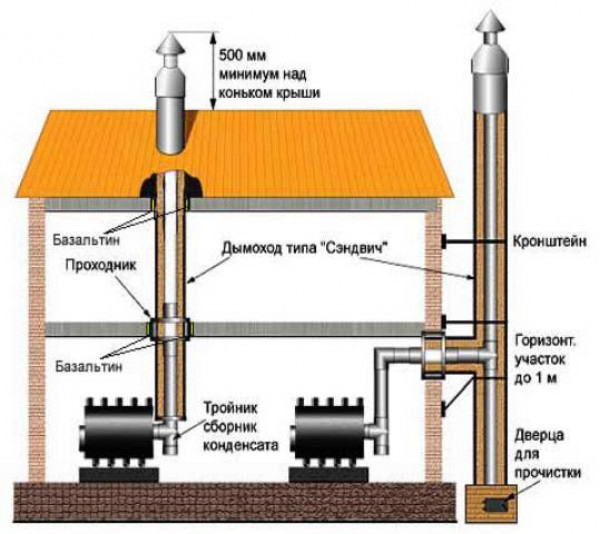

    Схема зовнішнього і внутрішнього димоходу

    Основний критерій підбору труб – вимоги пожежної безпеки і відповідність теплогенерирующему приладу, зовнішній вигляд, естетичність і економія площі всередині будинку – другорядні.

    Послідовність монтажу

    Установка внутрішнього димоходу починається з складання схеми і розрахунку необхідної кількості сегментів труби. Щоб виконати зборку правильно, пристрій виконують в наступному порядку:

    Пристрій і монтаж димоходу в приватному будинку — фото, відео

    Схема виведення димоходу через дах з профнастилу

    • Поверхню стін і підлоги за опалювальним приладом і димоходом захищають від жару вогнестійким матеріалом, наприклад, азбестовими листами.
    • Перший сегмент труби з’єднують з патрубком теплогенеруючого приладу або печі. Якщо в місці з’єднання є зазори, використовують перехідник або ущільнювач. Щоб герметизувати стик, застосовують вогнестійкий герметик і металевий хомут.
    • Кожен наступний сегмент одноконтурної труби надягають на нижерасположенный, щоб не ускладнювати проходження диму. З’єднання сендвіч-труб виконують інакше – елементи, внутрішнього контуру вставляють в нижележащий модуль, зовнішнього навпаки.
    • Рекомендують дотримуватися нахлест між трубами, рівний чверті радіусу. Щоб зручніше було обробляти герметиком і стягувати хомутами стики, не варто розміщувати їх у місцях проходу міжповерхових перекриттів і даху.
    • Якщо потрібно розгорнути трубу, модулі з’єднують за допомогою поворотного коліна з кутом 45 або 90 градусів.
    • Щоб провести димохід через перекриття і дах, потрібно виготовити в них отвір і вмонтувати прохідний короб або патрубок, який засипають вогнетривкий утеплювач.
    • Після виведення труби на дах, її захищають еластичним ущільнювачем у вигляді воронки, який надійно захищає від проникнення води.

      Пристрій і монтаж димоходу в приватному будинку — фото, відео

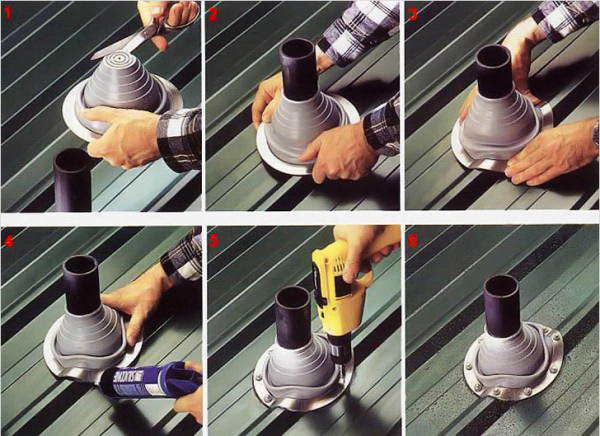

      Монтаж силіконового ущільнювача для гідроізоляції з’єднання між профнастилом і трубою

    • Трубу добудовують до розрахованої висоти і зверху надягають захисну парасольку, запобігає попаданню в димохід сміття, гілок та птахів.
    • Місце виведення труби оздоблюють декоративним фартухом, що підходить за кольором до покрівельного матеріалу.
    • Після закінчення монтажу необхідно запустити опалювальну систем, перевірити тягу і герметичність з’єднань – навіть невелика невелике задимлення свідчить про серйозні проблеми, вирішення яких відкладати небезпечно.

      Установка димоходу в будинку – відповідальний захід, від якості виконання якого залежить комфорт і безпека експлуатації опалювальної системи, тому дотримуйтесь рекомендації виробників, технологію монтажних робіт.
