Пристрій і монтаж димоходу для газового котла і колонки — вимоги та схема (фото, відео)

Труба, що піднімає над житловими будівлями, є єдиним видимим елементом складної системи димовидалення, відповідальної за виведення з топки продуктів згоряння. Наявність у приватному будинку газового котла або колонки накладає на господарів підвищену відповідальність за безпеку використання теплогенеруючих приладів. Газова служба пред’являє до вводиться в експлуатацію газового обладнання жорсткі вимоги, без дотримання яких господарям не отримати дозвіл на підключення. У цій статті ми розберемося, як правильно встановити димар для газового котла або колонки, як виконати монтаж своїми руками.

Зміст статті

  • 1 Види димоходів
  • 2 Рекомендації по розміщенню
  • 3 Обмеження при підключенні
  • 4 Відео-інструкція

Види димоходів

Пристрій, діаметр і розміри димохідної труби залежить від типу використовуваного опалювального обладнання. Теплогенеруючі прилади, що працюють на газі, мають високої коефіцієнт корисної дії, тому продукти згоряння «блакитного» палива, що пересуваються по каналу димовидалення мають відносно невисоку температуру, що не перевищує 200 градусів. Димар для газового котла вибирають з наступних варіантів:

  • Одноконтурний з нержавіючої сталі. Це найпростіший спосіб димовидалення, що має найменшу вартість. Для прокладки димоходу використовуються одноконтурні труби циліндричної форми. Допускається тільки внутрішній монтаж таких конструкцій, так як при зовнішньому розміщенні труба в зимовий період промерзає.

    Пристрій і монтаж димоходу для газового котла і колонки — вимоги та схема (фото, відео)

    Одноконтурні труби з нержавіючої сталі

  • Сендвіч-димар з нержавіючої сталі. Вимоги газової служби допускають використання сендвіч-систем, пристрій яких відрізняється від одноконтурним тим, що кожна труба складається з 2 шарів сталі і 1 шар ізолюючого матеріалу між ними. Цей варіант підходить, якщо використовується зовнішня або внутрішня схема монтажу.

    Пристрій і монтаж димоходу для газового котла і колонки — вимоги та схема (фото, відео)

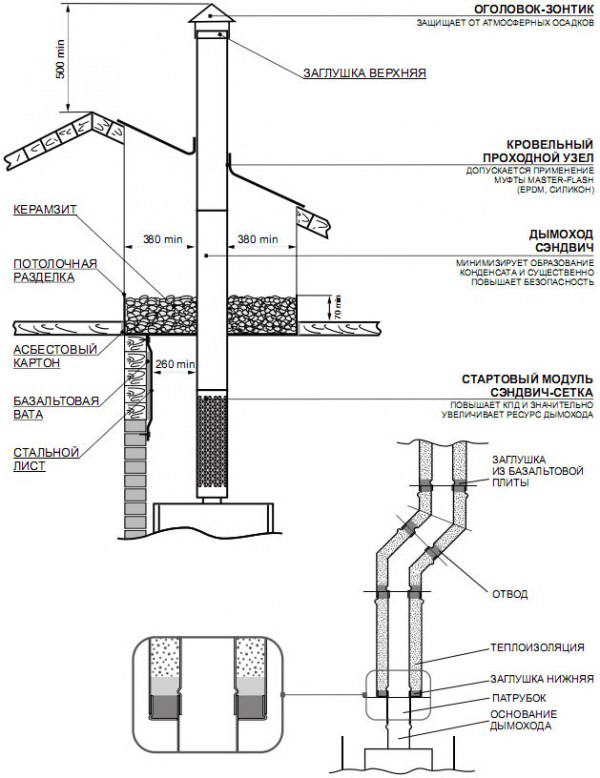

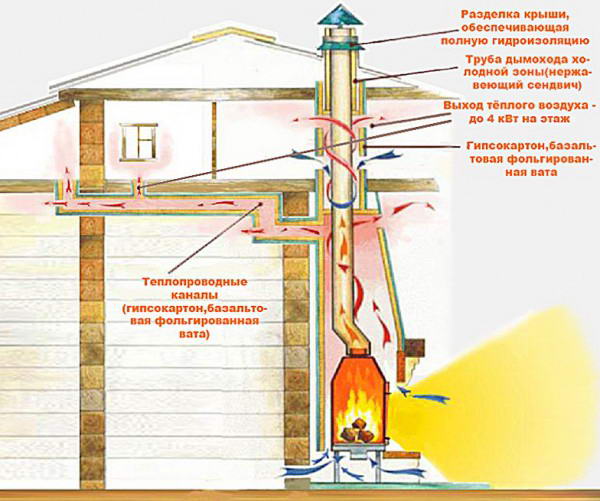

    Схема монтажу сендвіч-труб

  • Гнучкий димар з нержавіючої сталі. Пристрій гнучкого димоходу відрізняється тим, що для нього використовують спеціальні гофровані труби з металу. Вони володіють високою гнучкістю, завдяки чому монтаж і прокладка каналу димовидалення складної конфігурації не викликають складнощів.

    Пристрій і монтаж димоходу для газового котла і колонки — вимоги та схема (фото, відео)

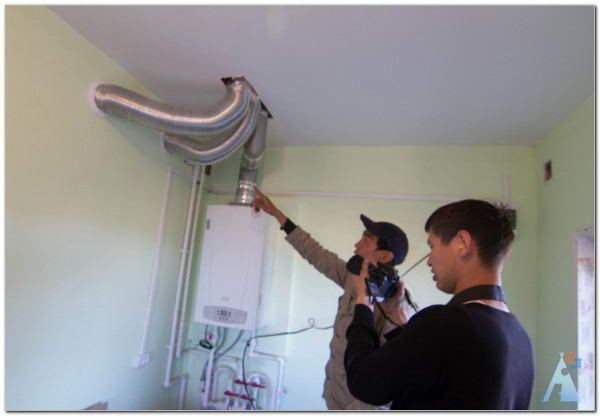

    Гнучкий димар для газової колонки

  • Коаксіальний димохід. Більш сучасний і технологічний спосіб позбавлення від продуктів горіння – коаксіальний димохід. При встановленні того обладнання дотримуються всі вимоги безпеки. Пристрій такого типу складається з двох трубок, вставлених одна в іншу, по внутрішньому контуру відбувається виведення диму в атмосферу, а за зовнішнім здійснюється примусовий забір повітря в топку.

    Пристрій і монтаж димоходу для газового котла і колонки — вимоги та схема (фото, відео)

    Схема роботи коаксіального димоходу

Зверніть увагу! Інформація про те, який димар для газової колонки або котла вашої моделі підходить краще, міститься в інструкції до приладу. У ній містяться вимоги до матеріалу каналу димовидалення, рекомендований діаметр і робоча температура, яку повинна витримувати труба.

Рекомендації по розміщенню

Важлива частина установки газового обладнання – монтаж каналу димовидалення. Від цього елемента опалювальної системи залежить безпека проживають в будинку. Тому прокладку труби і підключення довіряють професійним майстрам, які краще знають, де і як розмістити димоходи для котлів в будинку, щоб дотримати вимоги газової служби. Вони рекомендують дотримуватися наступних рекомендацій:

  • Для прокладання каналів димовидалення для газового опалювального обладнання краще підходити внутрішня схема розміщення. Труби слід розташовувати внутрішніх капітальних стін споруди.
  • Діаметр димохідної труби повинен відповідати розміру вступного патрубка котла. Не можна використовувати вироби, діаметр яких більше або менше для дотримання максимальної герметизації між елементами.
  • Ділянка димоходу, де виконується з’єднання з газовим приладом опалення, повинен мати вертикальну орієнтацію в просторі. Довжина вертикального сегмента повинна бути не менше 0,5 м.

    Пристрій і монтаж димоходу для газового котла і колонки — вимоги та схема (фото, відео)

    Правила установки димоходу для газового устаткування

  • Відстань між зовнішньою стінкою труби і негорючим матеріалом обробки стін повинна становити не менше 5 см, якщо ж поверхня не має захисту від вогню – не менше 25 див. Майстри рекомендують захищати ділянки стін, де проходить димар для газового котла екранами з листового металу або азбесту.
  • Краще виконувати монтаж димоходу строго вертикально, хоча при установці допускається ухил до 30 см. При прокладці можна виконати не більше 3 поворотів труби, загальна довжина горизонтальних ділянок яких не перевищує 1 м.
  • Загальна довжина газового димаря повинна становити не менше 5 м, підносячись над коником даху на 0,5-1 м.
  • У складі димоходу обов’язково присутні елементи з ревізійними віконцями, трійник і збірник конденсату. Забороняється монтаж, якщо яка-небудь з цих частин відсутня.

    Пристрій і монтаж димоходу для газового котла і колонки — вимоги та схема (фото, відео)

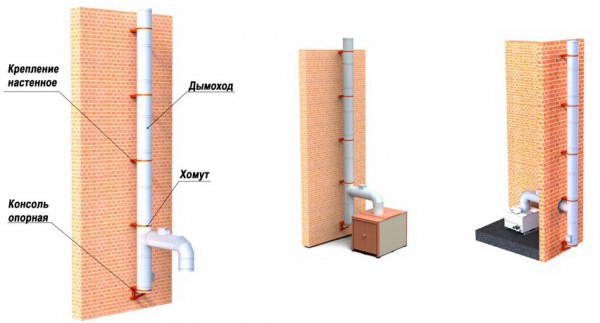

    Правильна схема кріплення труби до стіни

  • Важливо! Головна умова ефективного функціонування димоходу – герметичність з’єднань між сегментами труб. Вони стикуються один з одним за рахунок кріплення «труба в трубу». Проте, виконуючи монтаж, краще промазати шви термостійким герметиком, що витримує температуру до 1000 градусів, а також зафіксувати стики сталевими хомутами.

    Обмеження при підключенні

    Неправильно встановлений димар стає причиною загорянь житлових будинків, вибухів газів і отруєнь людей гучною газами. Якщо монтаж виконується в багатоквартирному будинку, то нехтування вимогами безпеки ставить загрозу не тільки власників однієї квартири, але і їх сусідів. Щоб уникнути проблем при експлуатації газового обладнання, забороняється:

    • Підключати до одного димоходу більше 2 газових приладів. Якщо облаштовується спільний димохід для 2 котлів, підключення виконують на різних рівнях, відстань між точками введення устаткування повинна складати не менше 1 м.
    • Не допускається використання для облаштування каналу димовидалення пористих матеріалів, в тому числі шлакоблоків. Оптимальний варіант – димохідна труба з термостійкої нержавіючої сталі.

      Пристрій і монтаж димоходу для газового котла і колонки — вимоги та схема (фото, відео)

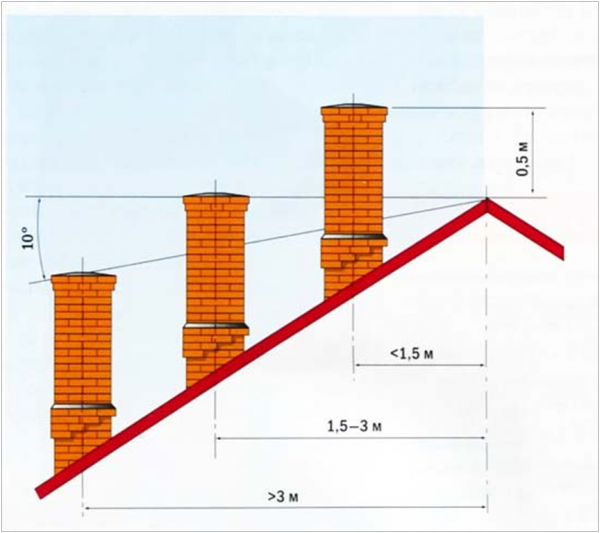

      Вимоги до висоті труби щодо коника

    • Для прокладки димоходу обладнують окреме приміщення, званої котельні. Так як монтаж газового димоходу з житлових приміщень не допускається. При установці коаксіальної труби, виведеної на вулицю через стіну, окреме приміщення для установки котла не потрібно.
    • Не можна виводити димохідну трубу газових приладів в житлових приміщення, погано провітрювані приміщення, засклені лоджії, коридори, під’їзди, місця загального користування.
    • Не допускається зовнішня установка димохідних труб без термоізоляції. Для захисту від знижених температур в зимовий час димар обмотують негорючим утеплювачем або споруджують цегляну шахту.

      Пристрій і монтаж димоходу для газового котла і колонки — вимоги та схема (фото, відео)

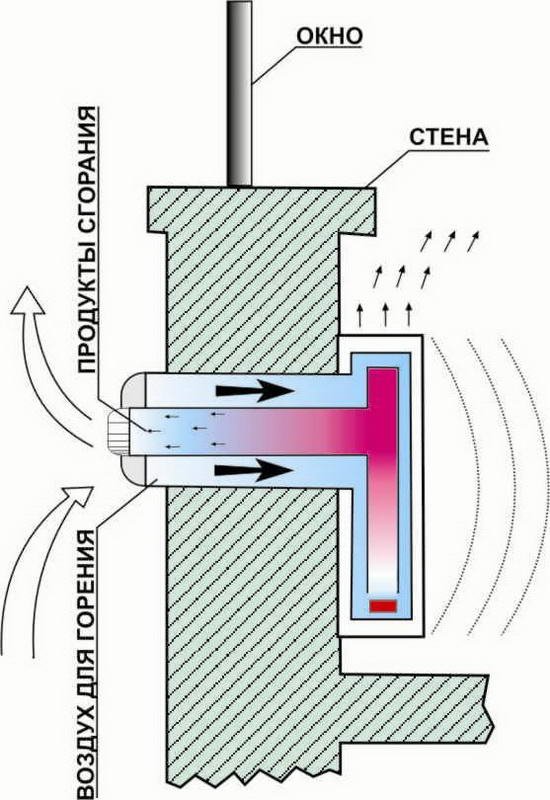

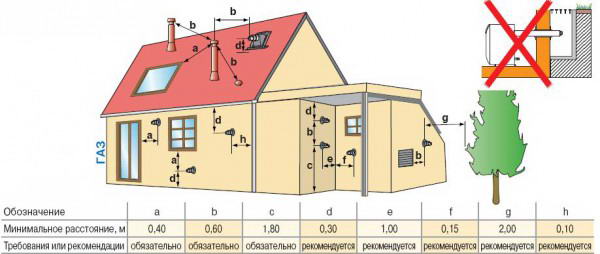

      Норми розміщення коаксіального димоходу

    Зверніть увагу! На оголовок труби газового котла не одягають захисні парасольки, дефлектори та інші пристосування, так як вони тільки заважають, знижуючи рівень тяги в димоході.

    Пристрій і монтаж димоходу для газового котла і колонки — вимоги та схема (фото, відео)

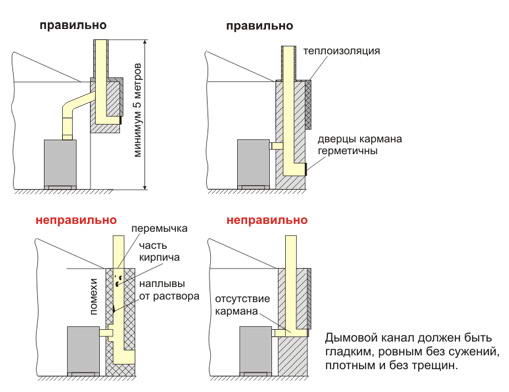

    Приклади правильних і неправильних способів підключення димохідної труби
