Пристрій і конструкція двосхилим даху будинку — фото, відео, схеми

Деякі будівельні рішення з роками застарівають, змінюються більш досконалими. Інші ж, перетворюються в класику, не застаріваючу, що не втрачає актуальності. Двосхилий дах вважається одним з небагатьох прийомів у будівництві, який ніколи не виходив з моди, зберігаючи популярність, і багаторазово нарощуючи її протягом останніх ста років. Досі вона прикрашає своїм життєрадісним видом приватні будинки з цегли або дерева, вигідно виділяючи серед нудних багатоповерхівок типової забудови.

Зміст статті

  • 1 Конструктивні елементи
  • 2 Види кроквяних систем
  • 3 Різновиди двосхилим покрівлі
  • 4 Вибір кута нахилу
  • 5 Відео-інструкція

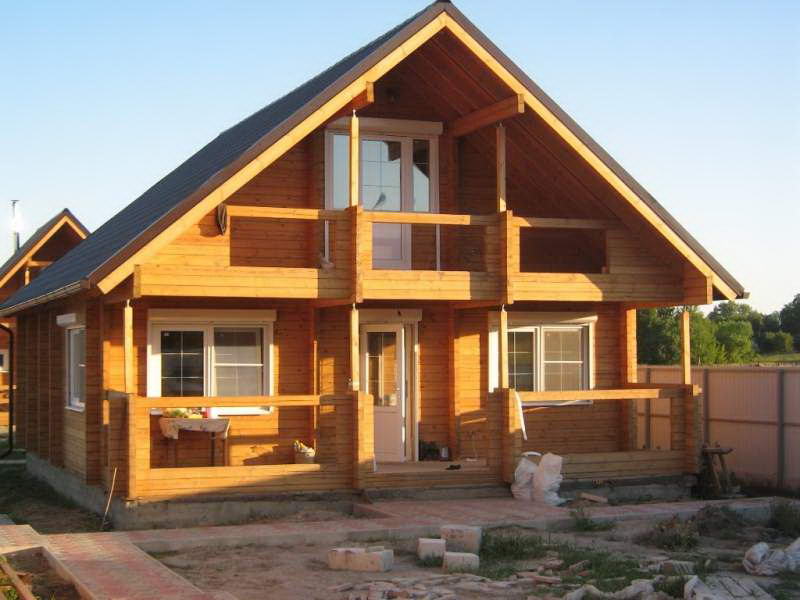

Конструкція даху двухскатного типу при своїй практичності настільки проста і витончена, що ніякі нові будівельні тренди, не відсувають її з лідируючих позицій. Почасти це пояснюється економічністю такого варіанту, почасти різноманітністю видів, з допомогою яких, використовуючи сучасні покрівельні матеріали, дизайнери пристосовують її для будинку в будь-якому архітектурному стилі. Двосхилий дах вдало виглядає як з простим содовим будиночком, так і з розкішним особняком.

Пристрій і конструкція двосхилим даху будинку — фото, відео, схеми

Пристрій і конструкція двосхилим даху будинку — фото, відео, схеми

Пристрій і конструкція двосхилим даху будинку — фото, відео, схеми

Конструктивні елементи

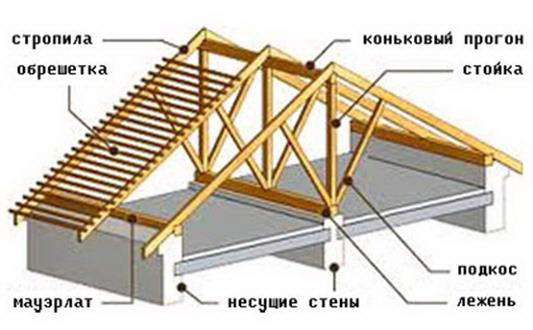

Щоб розповісти про особливості процесу будівництва цього виду покрівлі для приватного будинку, розберемося в елементах, який складається двосхилий дах:

Пристрій і конструкція двосхилим даху будинку — фото, відео, схеми

  • Крокви. Розташовані під кутом дошки, які, зустрічаючись в конику, утворюють трикутну форму покрівлі. Також званих кроквяними ногами, вони виготовляються з дощок 50х150 мм або 100х150 мм Пиломатеріали, які використовуються в роботі, повинні бути рівними, без сучків, обробленими антисептичними складами. Крокви укладаються з кроком 60-120 см в залежності від ваги покрівельного матеріалу, також ширини утеплювача, якщо планується термоізоляція даху.
  • Коник. Місце зустрічі двох кроквяних ніг, пік трикутника даху, найвище місце.
  • Мауерлат. Підстава покрівлі, міцний брус квадратного перерізу, що захищає крокви від перекидання вітром. Друга задача опорного бруса — розподіл ваги даху рівномірно між несучими поверхнями будинку. Чим важче, складніше конструкція, тим товщі використовують мауерлат.
  • Ригель, затяжка. Однакові по цілям, але різні по розташуванню елементи, що гасять навантаження на розпирання. Ригель стягує між собою стропи у верхній частині, а затягування в нижній. Також виготовляються з дерева, при чому, чим вище розташування ригеля і затягування, тим товщі вони повинні бути.
  • Стійка, бабка. Вертикальні опори, які розміщують або під коником, або в середній частині крокв. Вони передають вага покрівлі до внутрішніх несучих перегородок.
  • Підкоси. Або, як ще називають ці елементи, підкроквяні ноги. Підкоси встановлюють під кутом до крокв, пов’язуючи зі стійками, утворюючи трикутник, найстійкішу геометричну фігуру. Підкоси відводять навантаження з крокв до несучої перегородці, запобігаючи прогин. Найчастіше використовуються при спорудженні даху великого розміру з довжиною кроквяних ніг більше 5-6 метрів.
  • Обрешітка. Підстава для настилу покрівельного матеріалу. Найчастіше буває решітчаста або суцільна. Суцільну виготовляють з листів вологостійкої фанери, а гратчасту з необрізної дошки. Вибір способу обрешітки залежить від того, чим планується покривати дах будинку.
  • Фронтони. Верхня частина даху, що має трикутну або п’ятикутну форму, що розташована між її схилами.
  • Види кроквяних систем

    Пристрій двосхилого даху визначається видом її кроквяної системи, адже якщо дивитися зовні, виглядають вони найчастіше однаково, проте найважливіше приховано під шаром покрівельного матеріалу. Сукупність опорних елементів даху називають системою, її склад визначається плануванням будинку, а також завданнями, які вона буде виконувати. Найчастіше фахівці виділяють три характерні види:

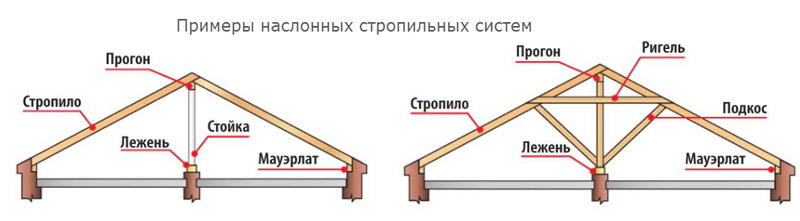

    • Насланні. Як можна зрозуміти з назви, в даному випадку, крокви наслоняются на внутрішню несучу стіну, яка повинна розташовуватися точно посередині приміщення, тобто під коником. За допомогою стійок вага від коника або конькового прогону передається на несучу стіну, мінімізуючи розпираючий навантаження, якій піддаються стіни.

      Пристрій і конструкція двосхилим даху будинку — фото, відео, схеми

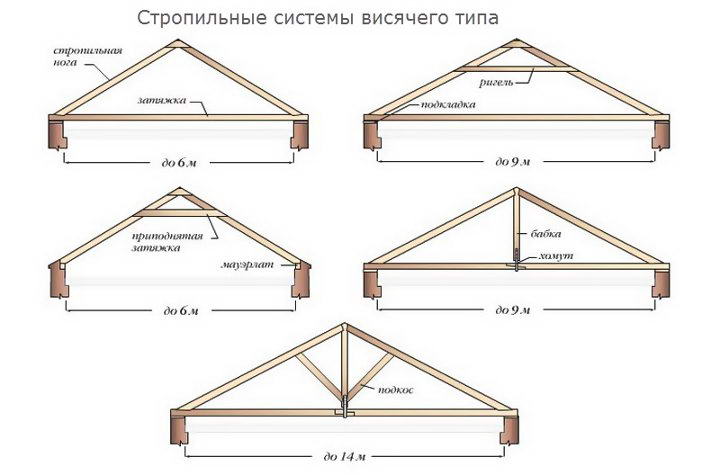

    • Висяча. Коли всередині будинок не має перегородок, наслонить крокви не на що, тобто виходить, що вони просто висять. У такій ситуації конструкція зазнає навантаження на стиск і розпирання одночасно. Тому з метою зняти це напруження, стабілізувавши систему, вводять додаткові елементи: затяжки, ригелі, бабки.

      Пристрій і конструкція двосхилим даху будинку — фото, відео, схеми

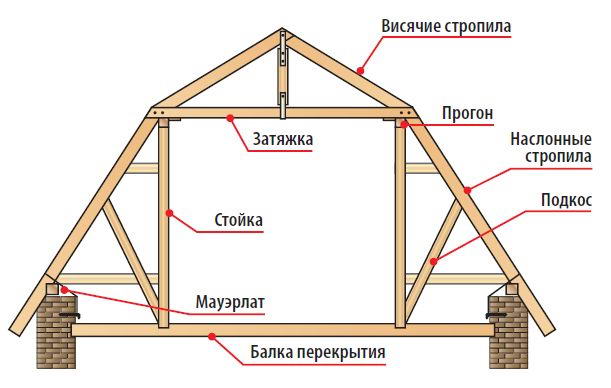

    • Комбінована. Поєднуючи в собі краще від тієї й іншої системи, визнана самою надійною. Застосовують її у випадках, коли всередині приміщення в якості опори всередині будинку використовуються не стіни, а колони. Тоді висячі і наслонние крокви можна чергувати, щоб підсилити конструкцію за рахунок додаткових елементів, не збільшуючи витрату будівельних матеріалів.

      Пристрій і конструкція двосхилим даху будинку — фото, відео, схеми

    Для облаштування мансардного приміщення, яке не виділяється в окремий вид, використовують різні типи двосхилих дахів. Головне, щоб усередині розташовувалося як можна менше опорних частин, скрадывающих внутрішнє корисний простір. Для цього ригель зміщують як можна вище, а стійки в сторони, домагаючись максимальної висоти стелі, раціонально використання квадратних метрів.

    Різновиди двосхилим покрівлі

    Залежно від пристрою двосхилим даху, виглядати вона також може абсолютно по-різному. Розрізняють наступні варіанти:

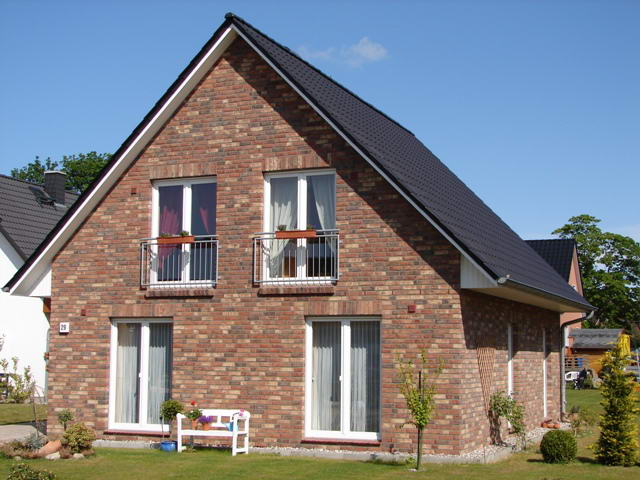

    • Традиційна трикутна. Конструкція, що нагадує по своїй формі рівнобедрений трикутник. Скати розташовуються під однаковим кутом, мають рівну довжину. Завдяки простій, економічної конструкції отримала поширення в будівництві садового будинку, часто її зводять своїми силами. Скати можуть розташовуватися під кутом 15-40о. При чому, чим кут більше, тим вище витрата фінішного покриття.

      Пристрій і конструкція двосхилим даху будинку — фото, відео, схеми

    • Трикутна асиметрична. Скати такої покрівлі не однакові: вони можуть відрізнятися по куту нахилу або довжині. Вона має ефектний, модний вигляд, однак зсув коника не дозволяє раціонально використовувати підпокрівельний приміщення. Житлову кімнату там не облаштувати, в кращому випадку горище для сезонного зберігання.

      Пристрій і конструкція двосхилим даху будинку — фото, відео, схеми

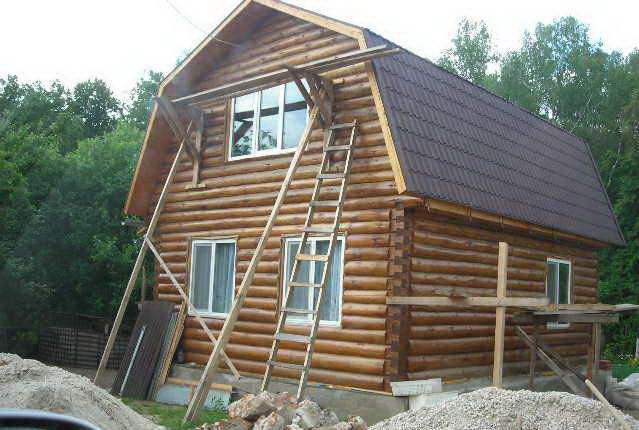

    • З ломанными скатами. Завдяки скатах, що змінює кут нахилу, виглядає як п’ятикутник. У верхній частині крокви мають ухил 15-100, а в нижній 45-500. за рахунок цього виходить максимально ефективно використовувати мансарду, не збільшуючи витрату матеріалів на спорудження даху. Крім того, така геометрія не ускладнює схід зі скатів снігу, добре пручається зривання листів покрівельного матеріалу від поривів вітру. А ще, це самий оптимальний варіант для обладнання житлової мансарди.

      Пристрій і конструкція двосхилим даху будинку — фото, відео, схеми

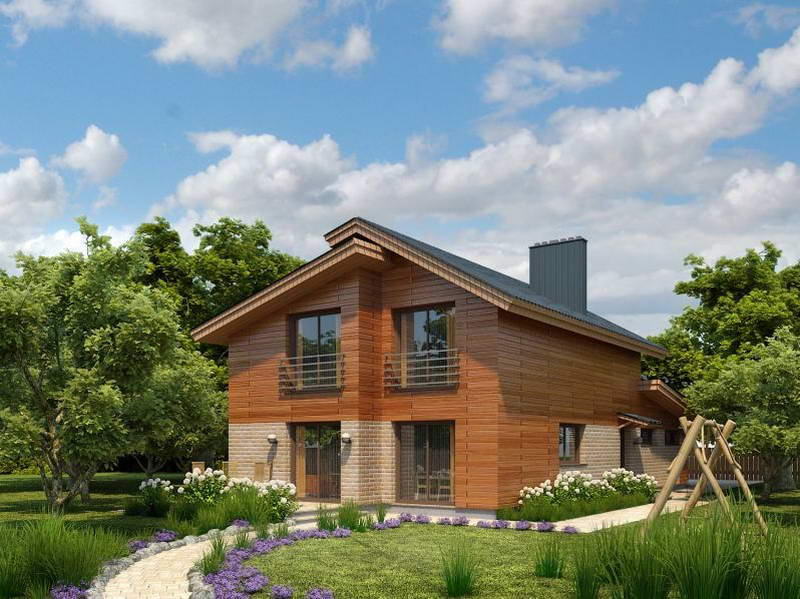

    • Різнорівнева. Схили, розташовані на різному рівні, не сходяться в конику, виглядають як дві самостійні односхилі даху. Авангардний вигляд приваблює багатьох архітекторів, однак практичність такого рішення викликає питання.

      Пристрій і конструкція двосхилим даху будинку — фото, відео, схеми

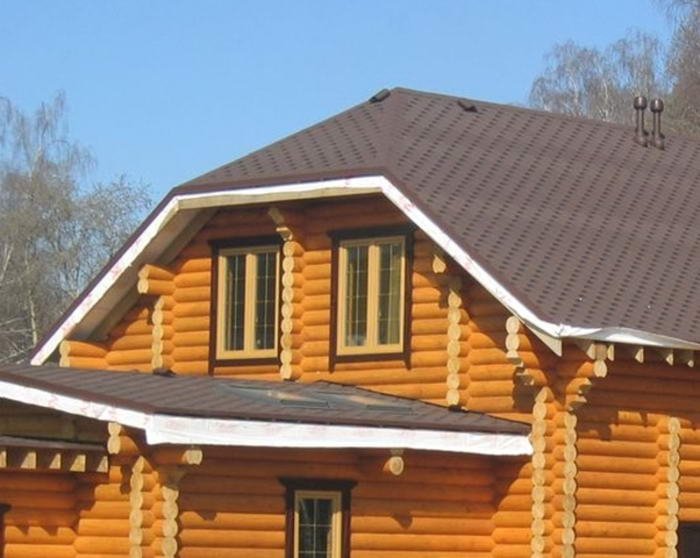

    • Напіввальмові. Виглядає як трикутна двоскатна, проте зі своєю «родзинкою» — скошеними елементами над фронтонами, які надають їм додатковий захист від поривчастого вітру, дощу.

      Пристрій і конструкція двосхилим даху будинку — фото, відео, схеми

    Різні види двосхилих дахів виглядають абсолютно унікальне і самобутньо. Конструкція покрівлі повинна гармоніювати із загальним архітектурним задумом споруди. Невідповідний вибір порушити гармонію будови, перетворивши гарний проект в приосадкувату халупу.

    Вибір кута нахилу

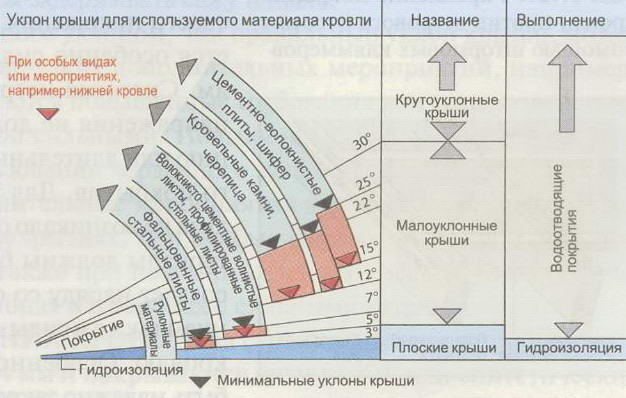

    Кут нахилу схилів підбирається не залежно від естетичних уподобань, а орієнтуючись по погодних умов, з урахуванням покрівельного матеріалу. Більш круті схили 40-45 градусів споруджуються в районах з великою кількістю снігового покриву, а більш пологі 10-20 градусів в місцях з сильним поривчастим вітром. Враховуйте, що чим крутіше схил, тим вище витрата матеріалів, тим більше підсумкова вартість покрівлі. Обов’язково зважають на вимоги матеріалу:

  • Черепиця, шифер вимагають ухилу не менше 22 градусів, у іншому випадку, через стики між елементами просочуються опади.
  • Металочерепицю укладають під кутом не менше 14 градусів, так як вона сильно страждає при поривах вітру, вона може деформуватися або взагалі злетіти.
  • М’яка покрівля допускає кут нахилу до 5-10 градусів, роблячи можливим покриття нею схили будь-якої геометрії.
  • Ондулін вважається одним з найнадійніших матеріалів і може використовуватися навіть для даху з ухилом менше 6 градусів.
  • Профлисти можна укладати під кутом не менше 15 градусів, однак схили навіть з допустимим ухилом бажано обробити герметиком для кращої гідроізоляції.
  • Пристрій і конструкція двосхилим даху будинку — фото, відео, схеми

    Враховуючи особливості різних видів даху, можна створити абсолютно неповторний образ вашого будинку, ефектний зовнішній вигляд якого анітрохи не умалит його практичність і зручність.
