Останнім часом для настилу покрівлі все частіше використовують профільовані листи із сталі, вони з успіхом замінили покриття з оцинкованого металу і завоювали довіру будівельників і домовласників. Профнастил використовується для спорудження дахів в малоповерховому житловому та виробничому будівництві. Цей матеріал відомий високою несучою здатністю, стійкістю до корозії і змінами температури, а також доступною ціною. Однак, головна перевага профлиста – простота і зручність монтажу, які дозволяють виконати настил покрівлі своїми руками. Пристрій даху з профнастилу має свої особливості, без знання яких не можна досягти якісного результату. У цій статті ми розповімо, з чого складається покрівельний пиріг для покриття, а також як воно укладається і закріплюється.

Зміст статті

  • 1 Характеристика матеріалу
  • 2 Покрівельний пиріг з профнастилу даху
  • 3 Рекомендований ухил
  • 4 Вимоги до конструкції
  • 5 Відео-інструкція

Характеристика матеріалу

Профнастилом називають сучасний матеріал, що використовується для зведення покрівлі, яку виробляють з холоднокатаної тонколистової сталі. Технологія виробництва цього покриття передбачає покриття сталевих заготовок цинковим сплавом і шаром полімеру або фарби, що підвищують корозійну стійкість і ударостійкість продукції. Після фарбування листи стали у верстат, який спеціальними роликами видавлює в них трапецієподібний або прямокутний профіль. Достоїнствами профлиста вважають:

  • Легка вага. Маса 1 квадратного метра покриття для покрівлі з профільованої сталі складає 8-17 кг, що в 2-3 рази менше, ніж важить керамічна черепиця або азбестоцементний шифер. Легка вага знижує навантаження на фундамент, дозволяючи економити на стропильном каркасі даху.
  • Стійкість до корозії. «Хронічною хворобою» покрівельних покриттів з металу є іржа. Але цинкове та полімерне або лакофарбове покриття оберігає сталь, з якої виробляється профнастил, від контакту з водою, завдяки чому підвищуються антикорозійні властивості цього матеріалу.
  • Тривалий термін експлуатації. Термін служби покриття покрівлі з профлиста в залежності від якості, ціни та дотримання технології матеріалу становить 25-50 років, що значно перевищує експлуатацію руберойду, ондуліну та шиферу.
  • Великий вибір кольорів. Полімерне та лакофарбове покриття дозволяють фарбувати профнастил будь-які відтінки. Колірна гамма, запропонована виробниками, налічує сотні найменувань, включаючи серію «металік».

Зверніть увагу! Товщина профнастилу становить 0,45-1 мм, вона залежить від товщини заготовки і шару полімерного або лакофарбового покриття. Листи виробляються шириною 646-1200 мм. менше Ніж ширина аркуша, тим вище профіль матеріалу і, як наслідок, більше несуча здатність.

Пристрій даху і покрівлі з профнастилу — схема і інструкція (фото, відео)

Пристрій даху і покрівлі з профнастилу — схема і інструкція (фото, відео)

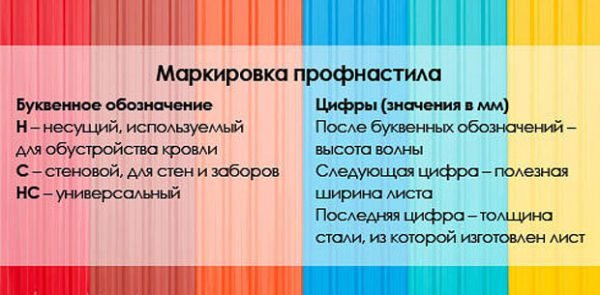

Маркування

Покрівельний пиріг з профнастилу даху

Холодної покрівлею називають конструкцію даху, в яку не включається термоізоляція скатів, тому що горищне приміщення не опалюється. Ця технологія вважається традиційною, вона досить ефективна, так як підпокрівельний приміщення служить повітряним прошарком, необхідної для вентиляції покрівлі та кроквяної каркаса. Як правило, дах холодного типу використовується в будівництві господарських, виробничих та сезонно використовуваних споруд. Схема покрівельного пирога в такому випадку складається з наступних елементів:

  • Кроквяні ноги. Крокви для даху холодного типу з профлиста виготовляють з дерев’яних дощок з перетином 50х150 мм або металу. Максимальний крок між кроквяними ногами становить 100 див.
  • Гідроізоляційний матеріал. Поверх кроквяних ніг з допомогою будівельного степлера смугами внапуск закріплюють гідроізоляцію, у якості якої використовують плівки, дифузійні мембрани або звичайний руберойд. Гідроізоляційний матеріал укладається з невеликим провисанням, щоб запобігти розриви.
  • Контробрешетка. Контробрешетка виготовляється з дерев’яних рейок товщиною 2-3 см, який прилаштовують кроквяних ніг поверх гідроізоляції. Вона додатково фіксує гідроізоляційний матеріал і забезпечує вентиляційний зазор між ним і профнастилом.
  • Обрешітка. Обрешітку виготовляють з дощок 40х100 мм або брусків 40х40 мм Застосовується гратчаста і суцільна схема монтажу. Чим більше несуча здатність профлиста, тим рідше можна робити крок між елементами.
  • Покрівельний матеріал. На обрешітку укладаються листи профнастилу, які нахлестывают один на одного в горизонтальному і вертикальному напрямку, щоб створити герметичне покриття, і закріплюють покрівельними саморізами.
  • Пристрій даху і покрівлі з профнастилу — схема і інструкція (фото, відео)

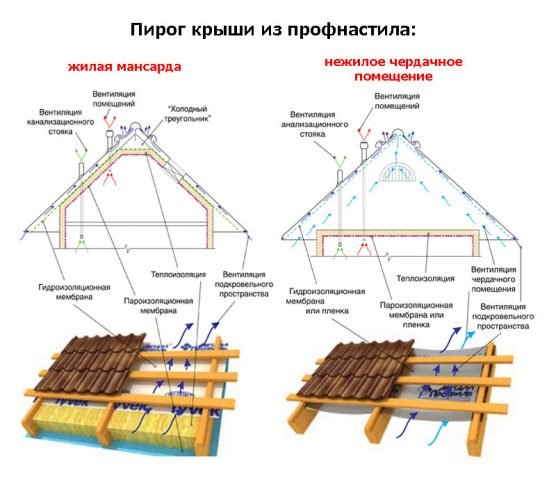

    Відмінності покрівельного пирога «теплою» і «холодної» даху

    Пристрій даху і покрівлі з профнастилу — схема і інструкція (фото, відео)

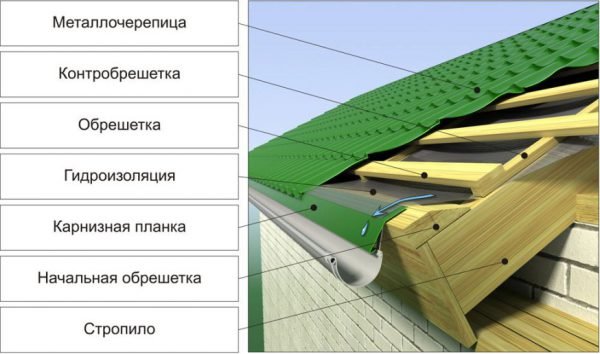

    Склад покрівельного пирога

    Важливо! Інструкція з монтажу теплої покрівлі з профнастилу відрізняється тим, що між кроквяними ногами укладають теплоізоляційний матеріал, наприклад, мінеральну вату, а знизу крокв закріплюється пароізоляційна мембрана. Крім того, в якості підкладкової гідроізоляції теплої покрівлі не використовують руберойд, так як він не пропускає пар.

    Рекомендований ухил

    Кожен покрівельний матеріал має рекомендований ухил, який обумовлює інструкція виробника, і підтверджує досвід покрівельників. Профнастил рекомендується укладати на покрівлі з кутом нахилу скатів від 8-9 градусів. Цей показник пов’язаний з формою випуску та способом укладання покриття. Якщо дах має ухил, який менший за мінімальний, вода буде проникати в горизонтальні стики між листами, що призведе до неминучих протікання. Технологічна карта укладання профлиста складається у відповідності з конструкцією даху:

    • Якщо кут нахилу скатів даху менше, ніж 8 градусів, то нахлест між листами профнастилу повинен бути 200-250. Щоб запобігти протікання, всі стики обробляють покрівельним герметиком на силіконовій основі. При монтажі малоуклонних дахів підвищується витрата матеріалу, що збільшує витрати на виконання покрівельних робіт.
    • Якщо похил даху становить 9-15 градусів, накладання між листами профнастилу повинен становити не менше 200 мм, а обробка стиків герметиком не є обов’язковою операцією.
    • Якщо похил даху становить 15-30 градусів, ти нахлест між листами покрівельного матеріалу можна скоротити до 150-200 мм, що відповідає 1-2 хвилях.
    • Якщо кут нахилу схилів перевищує 30 градусів, накладання між полотнами роблять 100-150 мм, перекриваючи листи на 1 хвилю.

    Важливо! При монтажі малоуклонних дахів з профнастилу споруджують суцільну обрешітку з обрізної дошки або вологостійкої фанери, щоб запобігти деформації покриття в результаті інтенсивних снігових і вітрових навантажень. Чим крутіше кут нахилу скатів, тим більше допускається крок між елементами обрешітки.

    Пристрій даху і покрівлі з профнастилу — схема і інструкція (фото, відео)

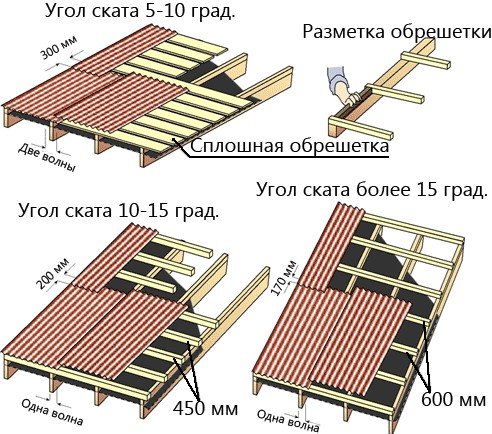

    Вимоги у решетування залежно від ухилу

    Пристрій даху і покрівлі з профнастилу — схема і інструкція (фото, відео)

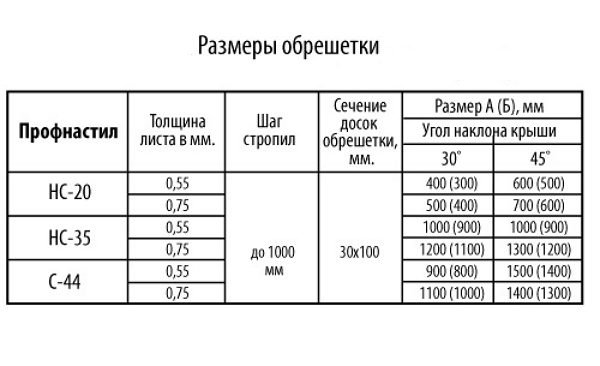

    Розміри обрешітки

    Вимоги до конструкції

    Надійність і термін служби покрівлі з профнастилу визначається якістю використовуваного покрівельного матеріалу і дотриманням технології монтажу. Дах, побудована без дотримання рекомендацій по укладанню профільованого сталевого, з часом почне протікати, гнити і потребує заміни через 5-7 років. Щоб покриття з профлиста стало надійним бар’єром для атмосферної вологи, вітру і холоду, конструкція покрівлі повинна відповідати наступним вимогам:

  • Профнастил допускається монтувати на даху з ухилом 8-60 градусів. При цьому кут нахилу скатів визначають у відповідності з кліматичними умовами в зоні будівництва.
  • Максимальний крок між кроквяними ногами для монтажу профнастилу становить 1,5 м. Цей показник залежить від несучої здатності матеріалу. Якщо дах відноситься до теплого типу, крокви розташовують на відстані 60 см або 120 см, щоб між ними було зручно розміщувати теплоізоляційний матеріал.
  • Щоб зменшити кількість стиків між листами, для настилу покрівельного покриття використовують матеріал, довжина якого відповідає довжині скатів.
  • При настилі покрівлі з профлиста допускається монтаж суцільною або розрідженою решетуванні. Однак, в місцях стиків листів, встановлення снігозатримувача або елементів водостоку решетування підсилюють додатковими дошками.
  • Інструкція наказує використовувати для фіксації листів спеціальні покрівельні саморізи з ущільнювачем. Неопренова шайба при закручуванні розплющується, герметизируя отвір в покрівельному матеріалі.
  • Досвідчені майстри відзначають, що зробити якісне, герметичне покриття з профільованої сталі можна, використовуючи фасонні елементи для обладнання коника, розжолобків, місць висновку труби або стиків між скатами. Вони також виготовляються із сталі і забарвлюються в тон до профнастилу, щоб бути непомітними після монтажу.

    Пристрій даху і покрівлі з профнастилу — схема і інструкція (фото, відео)

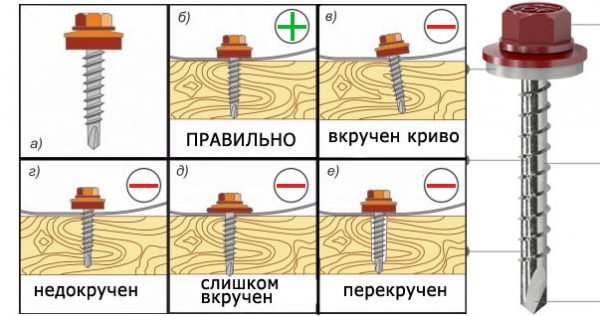

    Помилки при закручування саморізів

    Пристрій даху і покрівлі з профнастилу — схема і інструкція (фото, відео)

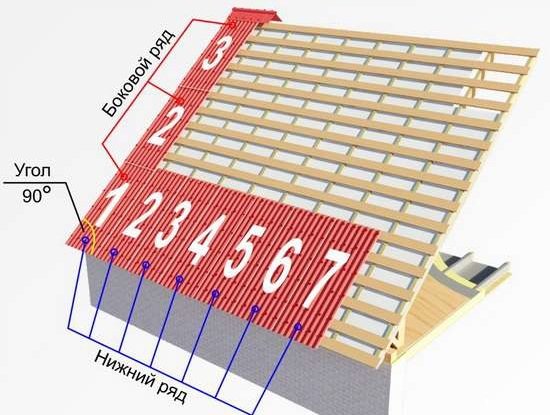

    Схема укладання профнастилу

    Пристрій даху і покрівлі з профнастилу — схема і інструкція (фото, відео)

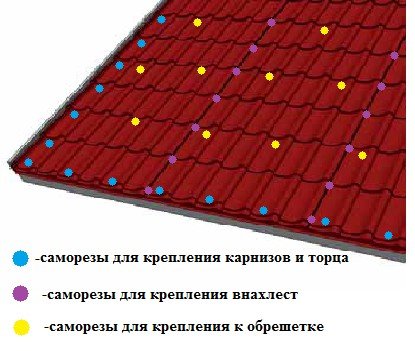

    Схема розташування кріпильних елементів
