Припливний клапан здатний забезпечити кімнату свіжим повітрям у потрібному обсязі

Припливні клапани для вікон забезпечують вентиляцію приміщення — більш ефективну, ніж при стандартному провітрюванні. Я стикався з монтажем цієї деталі неодноразово, і з’ясував, що конструкція насправді проста. Я розповім вам про ключові особливості припливних клапанів і про те, як своїми руками правильно встановити цей пристрій.

Зміст

Опис клапанів

Основні різновиди

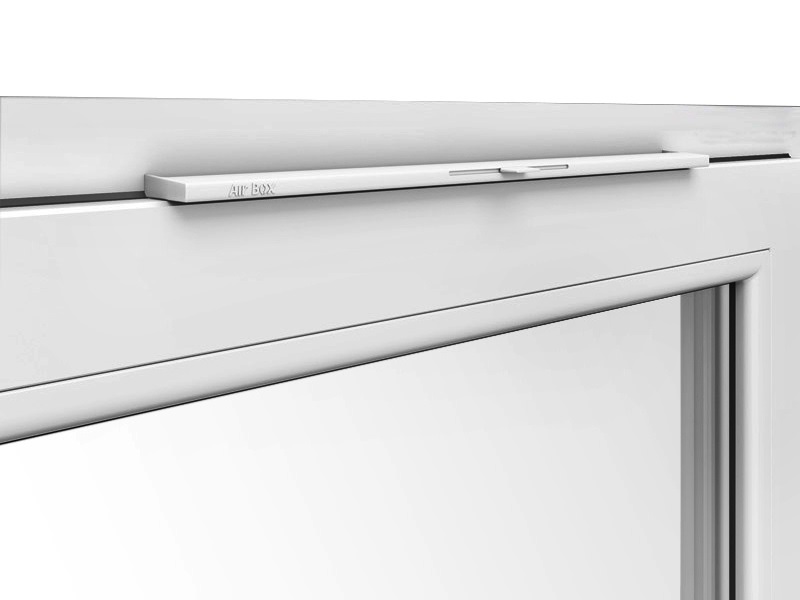

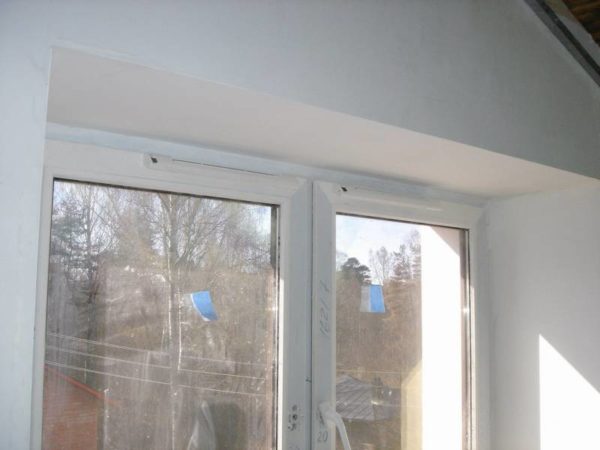

На вікні припливний клапан майже непомітний

Припливні віконні клапани з’явилися на ринку в якості відповіді на претензії власників ПВХ-вікон до зайвої їх герметичності. І дійсно, встановлення металопластикового скління замість стандартних дерев’яних рам істотно впливала на вентиляцію приміщення.

Якщо старі вікна забезпечували фоновий повітрообмін за рахунок припливу через щілини (навіть при заклеюванні приплив зберігався), то після монтажу конструкцій з ПВХ надходження повітря повністю блокувалося.

Виходом стала поява пристроїв, які вбудовувалися в віконну раму і забезпечували приплив свіжого повітря в кімнату. А оскільки вимагалося забезпечити односпрямоване рух повітряних мас (тобто всередину, а не назовні), стали використовувати саме клапанні системи.

Я виділив би кілька різновидів вентиляційних клапанів:

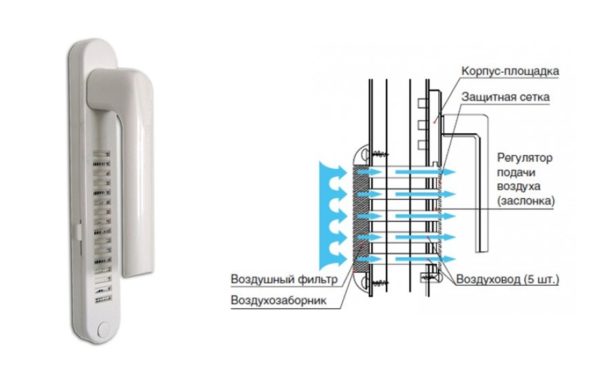

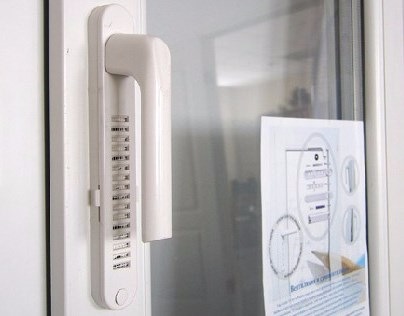

Ілюстрація Тип віконного клапана Припливний клапан-ручка.

Досить простий пристрій, що забезпечує фонову вентиляцію. Встановлюється напроти отворів в рамі, виконаних під віконною ручкою. Пропускна здатність регулюється механічної засувкою-повзунком.

Плюси — компактні розміри, привабливий зовнішній вигляд.

Мінус — невелика площа отворів не забезпечує потрібну інтенсивність провітрювання. Механічний клапан.

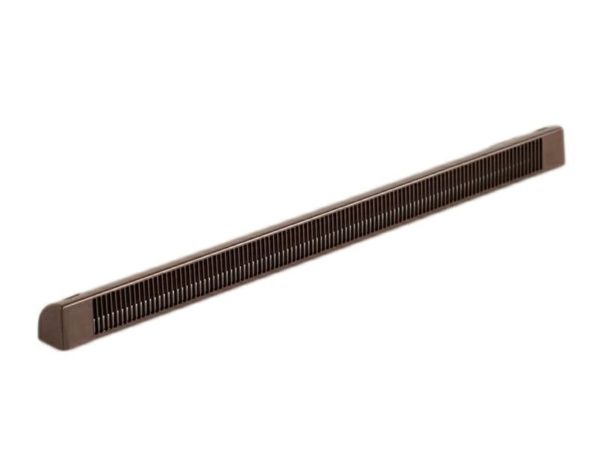

Це довгасте пристрій, яке ставиться навпроти отвору у верхній частині рами. Регулювання протоку повітря здійснюється з допомогою шторки або засувки. При необхідності вентиляція може бути повністю перекрита.

Плюси — простота конструкції, доступна вартість.

Мінус — необхідність самостійно підбирати оптимальний режим роботи. Автоматичний клапан.

Зовні схожий на механічні моделі, але працює за іншим принципом. Інтенсивність вентиляції визначається вологістю повітря в приміщенні.

Плюс — автоматична робота в оптимальному режимі.

Мінус — висока вартість, неможливість повного блокування провітрювання.

Ці три різновиди провітрювачів для ПВХ-вікон найпопулярніші. На ринку можна знайти і інші моделі, але їх частка незначна, так і використовуються вони в основному для вирішення вузькоспеціальних завдань.

Конструкція пристрою

Як працює клапан припливної вентиляції для пластикових вікон? Принцип дії визначається конструкцією, яка зазвичай включає три елемента:

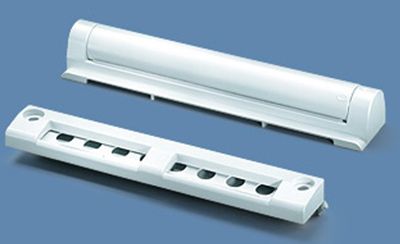

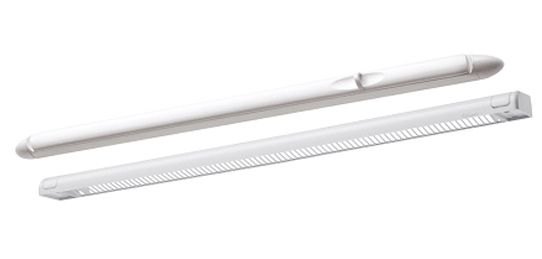

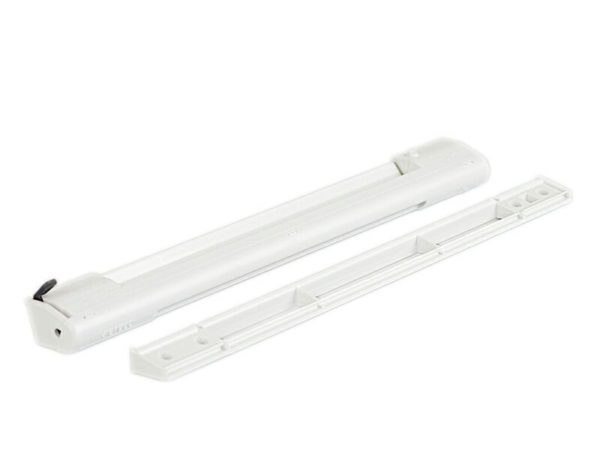

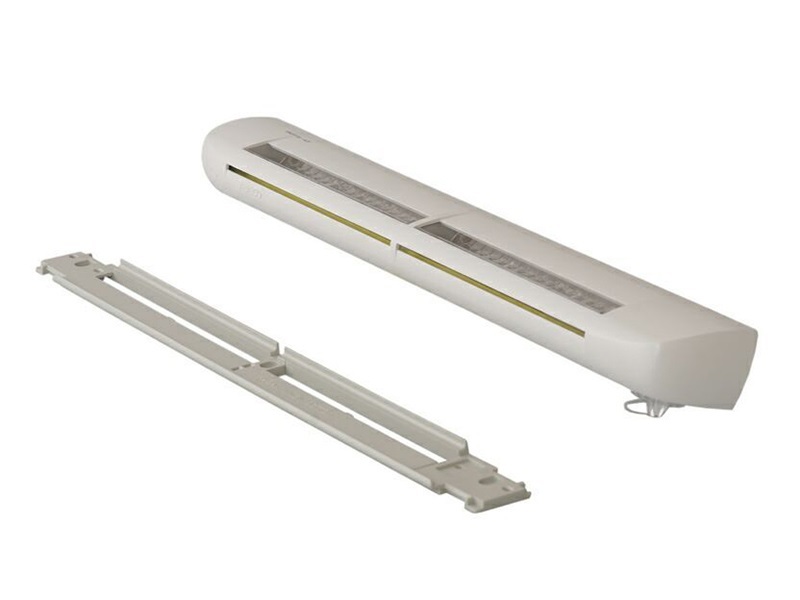

Припливний клапан з монтажною планкою

Основний пристрій. Встановлюється всередині приміщення, виконує основну функцію — регулювання припливу повітря. У механічних моделей за це відповідає засувка-слайдер або поворотна заслінка. У автоматичних — смуга з гігроскопічного матеріалу, яка змінюється в розмірах при зміні рівня вологості.

Деякі моделі додатково комплектуються дефлектором — спеціальною пластиною, що дозволяє регулювати напрямок повітряного потоку.

Монтажна планка. Просте пристосування, яке використовується для установки самого клапана на віконну стулку. Виготовляється з міцного пластику (іноді з металевим армуванням). У ряду моделей монтажні планки випускаються з кількома засувками, що дає можливість встановлювати клапани в різних положеннях.

Зовнішній козирок. Ставиться з зовнішньої сторони вікна для захисту вентиляційного отвору. Може комплектуватися ґратами, затримує комах і дрібне сміття. Також корисним доповненням для зовнішнього козирка буде акустична шторка, яка не перешкоджає проходженню повітря, але суттєво знижує гучність зовнішнього шуму.

Козирок з гратами ставиться зовні вікна для захисту від комах і сміття

Приплив повітря в приміщення забезпечується просто: повітря через відкрите вентиляційний отвір клапана надходить в кімнату. Це відбувається за рахунок роботи витяжної вентиляції, яка відповідає за видалення «відпрацьованих» повітряних мас.

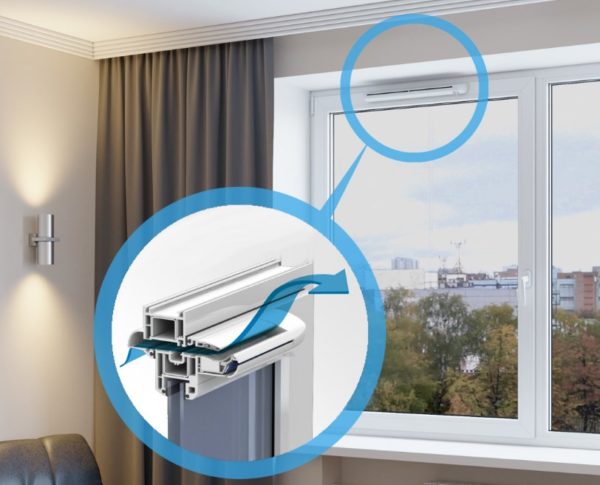

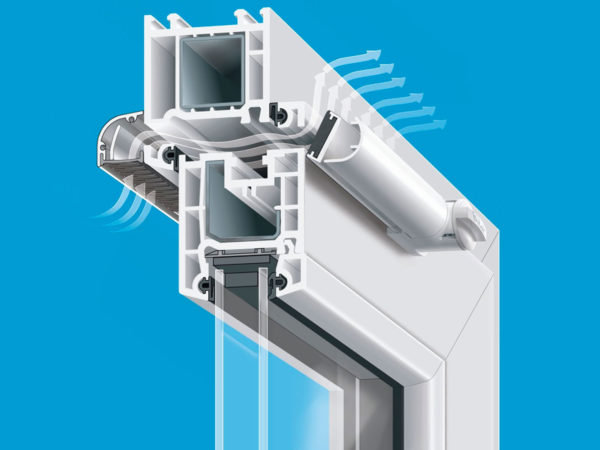

Схема руху повітряного потоку

Наявність справно працюючою витяжки дуже важливо. Якщо заблокувати видалення повітря, то установка клапана вентиляції стане безглуздою: все одно припливу не буде.

У автоматичних моделей присутня залежність і від вологості: чим вона вища, тим інтенсивніше буде надходження повітря в приміщення. Це нормалізує мікроклімат, і в той же час знижує тепловтрати. Економія досягається просто: коли в приміщенні нікого немає (тобто вологість буде мінімальною), клапан майже повністю перекриває приплив прохолодного повітря зовні.

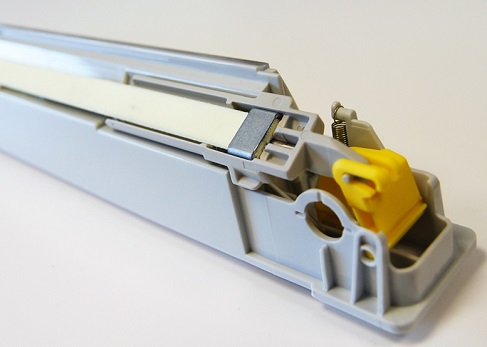

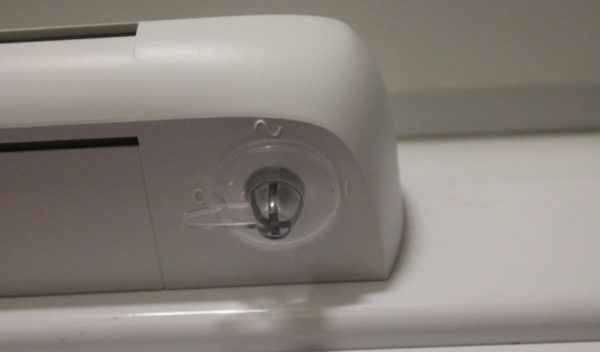

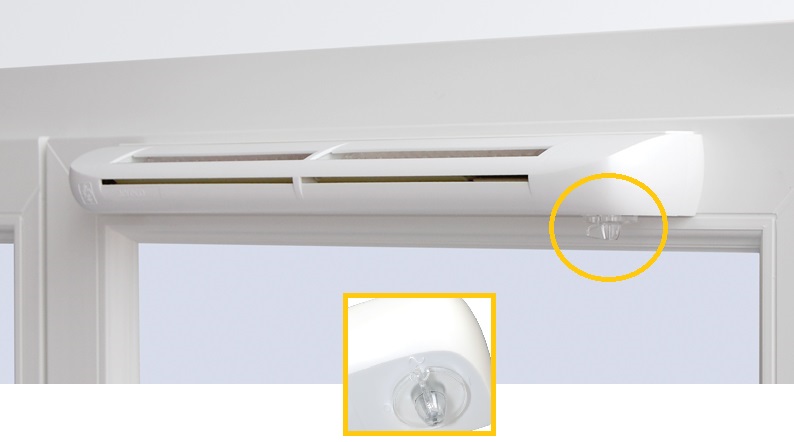

Регулятор інтенсивності потоку повітря

Огляд брендів

Вибираючи припливний клапан на пластикове вікно, ви можете зіткнутися з певними складнощами. Є кілька моделей, які зовні виглядають майже однаково.

Короткий огляд найбільш поширених марок віконних провітрювачів:

Ілюстрація Марка клапанів Aereco — лідер у своєму сегменті, що виробляється в Німеччині. Забезпечує ефективну автоматичну регулювання припливу за рахунок гігроскопічного елемента. Не передбачає можливості повного перекриття вентиляції.

Вартість комплекту — від 2500 рублів. SIEGENIA aeromat— ще один пристрій від німецьких виробників. Може встановлюватися на бокову частину стулки. Регулюється як вручну, так і автоматично (залежно від моделі), забезпечує хороший приплив повітря при досить компактних розмірах.

Ціна досить висока — від 5 тис. руб. Titon — британська марка клапанів з досить простою та ефективною конструкцією. Найбільшою популярністю користуються моделі з механічним регулюванням слайдерного типу.

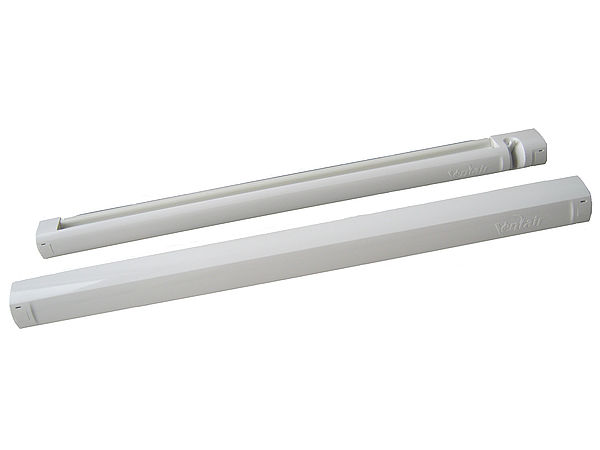

Вартість — від 600-700 рублів. Ventair (Польща). Лінійка включає як механічні, так і автоматичні моделі. Є пристрої зі звукоізоляційними і теплоізоляційними вставками.

Вартість — від 1200 рублів. AirBox — вироби російського виробництва. Регулювання припливу здійснюється механічним способом, без урахування вологості в приміщенні. Провітрювач може повністю блокуватись.

Вартість комплекту зі стандартним козирком — від 500 рублів (є і більш дорогі моделі).

Звичайно, у продажу представлені і інші вироби, але в цілому таблиця більш-менш повно передає об’єктивну картину. Хочете заощадити — купуйте вітчизняні вироби з простою механічною регулюванням. Якщо фінанси дозволяють, то зверніть увагу на більш функціональні та ефективні провітрювачі європейського виробництва.

Достоїнства і недоліки рішення

Плюси припливної вентиляції з використанням клапанів

Вентиляційний клапан для пластикових вікон — це в першу чергу альтернатива традиційному провітрювання за допомогою прочиненими стулки. Тому я і оцінюю плюси саме в цьому аспекті.

Постійна вентиляція. Тримати стулку весь час у відкритому положенні будуть не всі, і з-за цього приміщення стабільно недоотримує свіже повітря. З клапаном такої проблеми немає.

Компактний пристрій забезпечує постійну вентиляцію

Рівномірний повітрообмін. Ще один аспект попереднього плюса. Повітря надходить постійно і невеликими порціями — цього достатньо для підтримки рівня кисню в квартирі на оптимальному рівні.

Тут важливо підібрати модель з провітрюванням потрібної інтенсивності. З цієї причини, до речі, я недолюблюю клапани-ручки: пропускна спроможність у них дуже низька. І для досягнення ефекту доводиться встановлювати пристрої на всі вікна, що довго і дорого.

Економія тепла і підтримання комфортної температури. При микрощелевом провітрюванні втрати теплової енергії виходять досить відчутними, а повітря при цьому сильно остигає. При вентиляції з допомогою клапана потік холодного повітря дозований, та ще й потрапляє він майже під стелю — у саму теплу зону. В результаті неприємні відчуття повністю відсутні.

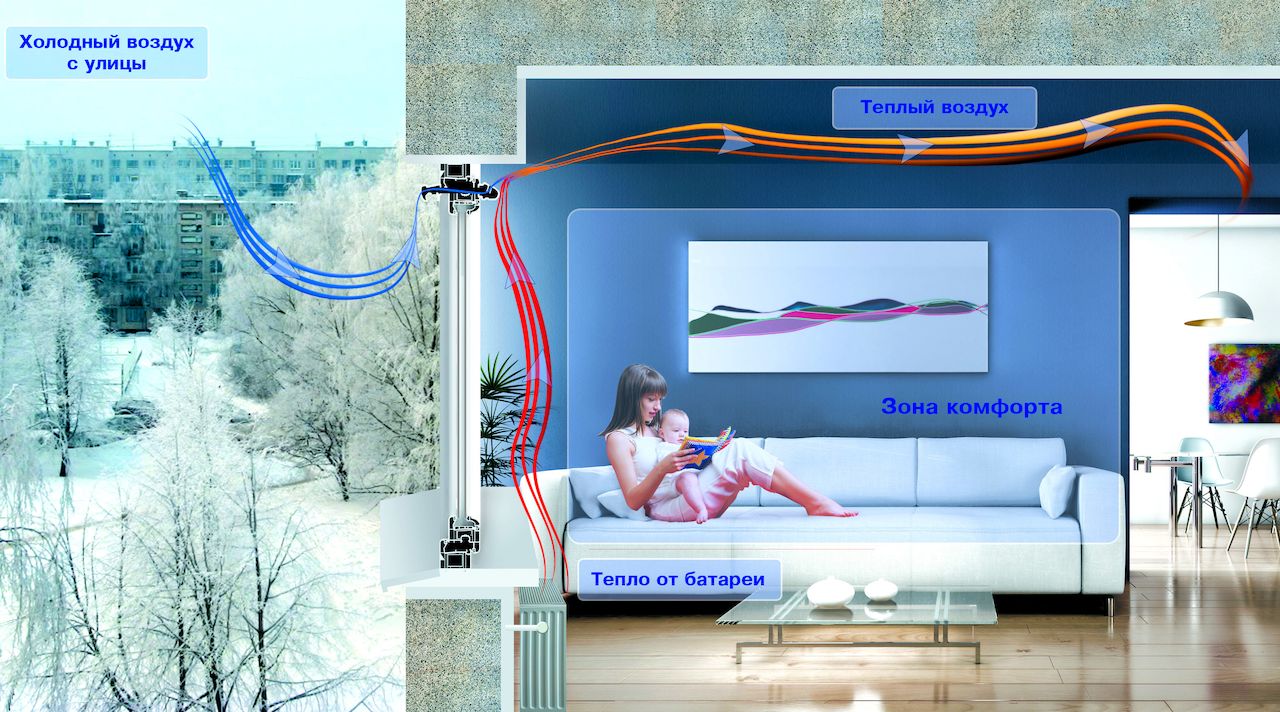

Розподіл теплових потоків в приміщенні з вентиляційним клапаном — оптимальне

Нормалізація вологості. Зовні надходить сухе повітря, що сприяє встановленню комфортного мікроклімату. Крім того, в результаті зниження вологості в приміщенні склопакет рідше піддається випаданню конденсату.

Провітрювач допомагає позбутися від підвищеної вологості і грибка, притому дуже ефективно

Друга обов’язкова умова для реалізації цього пункту — ефективно працює витяжка.

Збереження взломостойкості. Навіть найефективніша фурнітура працює тільки в закритому положенні. Ось чому провітрювати вікно під час відсутності господарів за допомогою клапана куди безпечніше, ніж «класичним» способом.

Недоліки пристроїв

Кліматичний віконний клапан не можна назвати універсальним рішенням. Є у нього і недоліки.

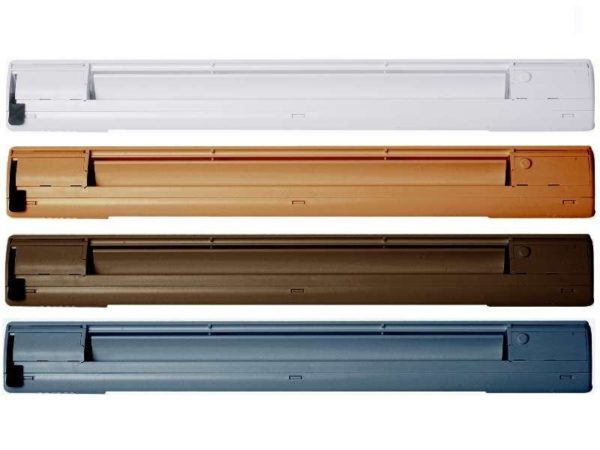

Автоматичні конструкції і моделі в нестандартній колірній гамі коштують чимало

Висока вартість. Так, можна знайти і досить дешеві моделі, а за функціональний пристрій з автоматичним регулюванням доведеться заплатити чимало. Плюс установка провітрювача обійдеться вам в певну суму — якщо, звичайно, ви не вирішите все зробити самостійно.

Обмежена пропускна здатність. Обсяг повітря, що надходить у приміщення через клапан, залежить від площі вхідного отвору. Компактні розміри виробів не дозволяють зробити це отвір дуже великим. Так що для просторої квартири потрібно кілька точок припливу, що може бути накладно.

У компактних моделей є істотний мінус — невисока пропускна здатність

Пропускна здатність може бути знижена в результаті неправильного монтажу — наприклад, при свердлінні ряду отворів замість фрезерування паза.

Зниження шумоізоляції. Нехай ефективність захисту від гучних звуків зовні падає і ненабагато, але якщо ви живете над жвавою автомагістраллю, різницю буде помітити неважко. Різні пристосування (акустичні вставки, компенсуючі козирки) вирішують проблему лише частково.

Вставка для захисту від шуму і тепловтрат

Ризик промерзання. У сильні морози (до -25°C) на верхній частині клапана іноді утворюється іній. Присутність паморозі не сильно позначається на температурних відчуттях, але все одно неприємно.

Власне, істотним мінусом я б назвав тільки вартість виробів — з іншими недоліками цілком можна миритися.

Алгоритм установки віконного вентиляційного клапана

Інструменти і матеріали

Щоб заощадити на устаткуванні квартири вентиляційними припливними пристроями, варто освоїти технологію їх монтажу своїми руками.

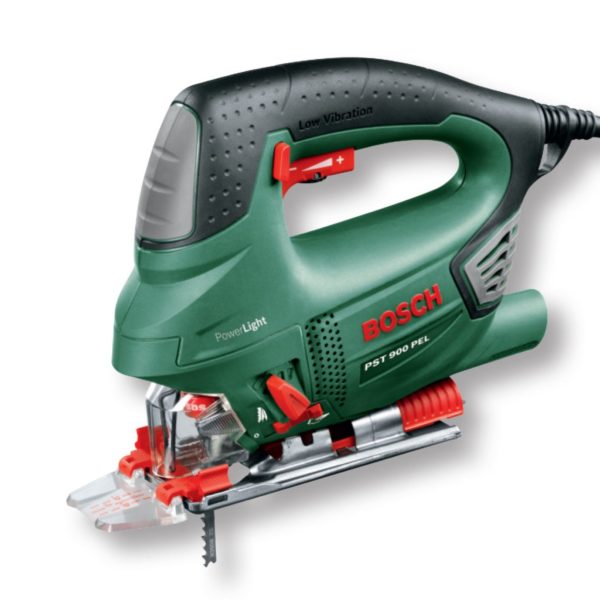

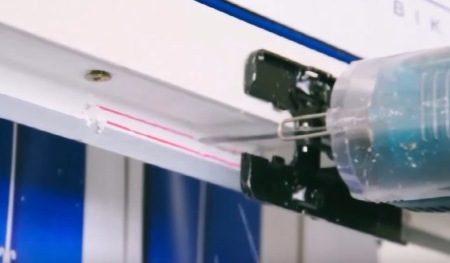

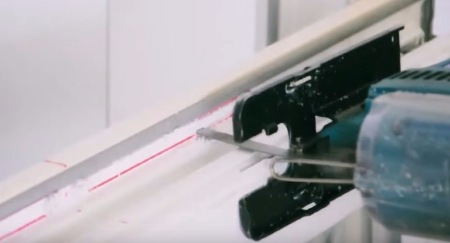

Для роботи використовуємо невеликий електролобзик, який зручно тримати однією рукою

Інструменти для виконання установки:

Дриль з набором свердел.

Електролобзик.

Шуруповерт або викрутка.

Рівень.

Рулетка.

Напилок.

Пістолет для герметика.

Шаблон для фрезерування отворів.

Як правило, професійні монтажники роблять металевий шаблон, який полегшує точну фрезерування. Для разової роботи можна обійтися картонним, або взагалі нанести розмітку на вікно маркером і акуратно працювати з нею.

Матеріали:

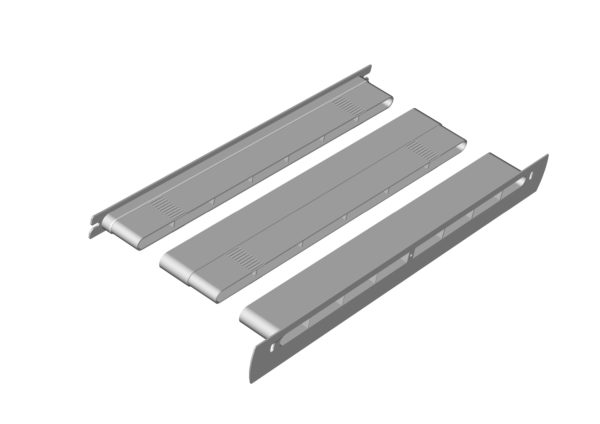

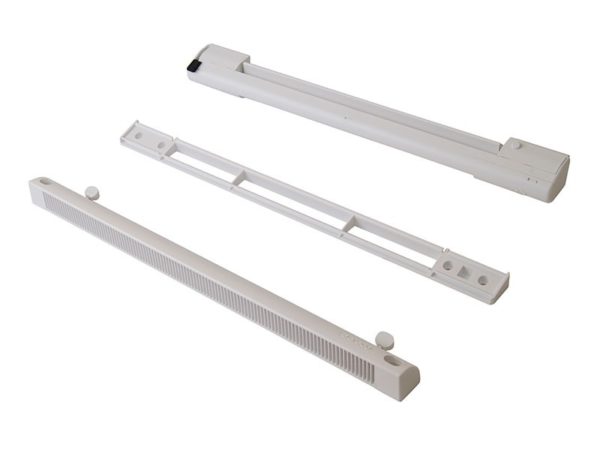

В комплекті для установки — клапан, монтажна планка і козирок

Комплект деталей для установки клапана — сам пристрій, монтажна планка, козирок.

Кріпильні саморізи.

Силіконовий герметик (прозорий або збігається за кольором з ламінацією віконного профілю).

При установці клапана використовується стандартний силіконовий герметик

Всі роботи бажано виконувати в захисних окулярах і рукавичках. Для обладнання клапаном вікон ПВХ, що знаходяться вище другого поверху, варто використовувати монтажний страхувальний пояс.

Послідовність монтажних робіт

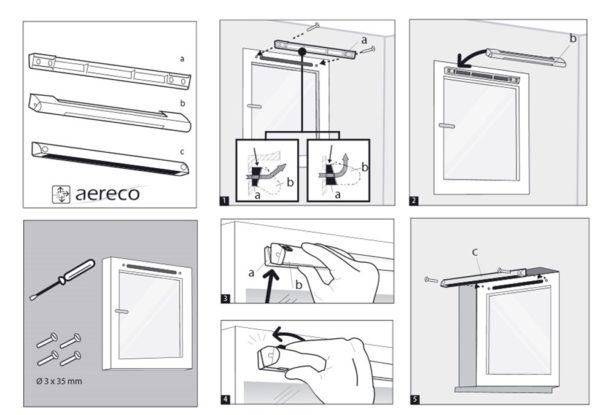

Рекомендації по установці клапана від виробника

Типова інструкція по установці припливних провітрювачів на пластикові вікна надана в таблиці. Нюанси можуть відрізнятися для різних моделей, але загальна схема монтажу зберігається.

Ілюстрація Етап монтажу Підготовка конструкції.

Стулка вікна знімається з петель і встановлюється у вертикальному або похилому положенні.

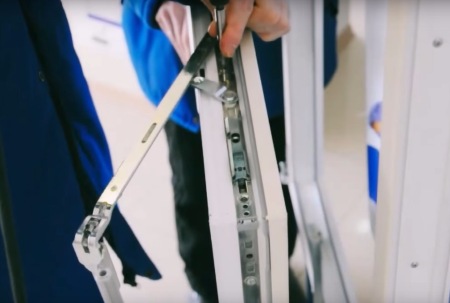

Зі стулки знімається верхня частина фурнітурної обв’язки — ножиці і кутова передача.

З рами демонтуємо відповідні планки, які можуть заважати фрезеруванні. Розмітка під фрезерування.

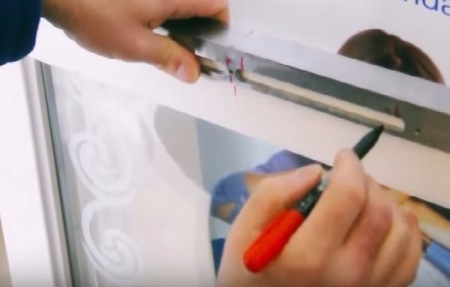

На наплав (вертикальний виступ) стулки надівається шаблон, по якому проводиться розмітка.

Якщо шаблону немає, то розмітити отвори можна, просто приклавши до конструкції монтажну планку. Фрезерування стулки.

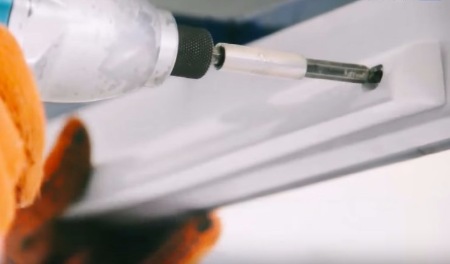

По розмітці виконується фрезерування паза для встановлення вентиляційного клапана. Для цього свердлом великого діаметра спочатку висвердлюється кілька отворів, а потім вони з’єднуються за допомогою електролобзика.

Камери вікна, розкриті при фрезеруванні, заповнюються силіконовим герметиком, щоб уникнути попадання вологи і свисту при проходженні повітря. Фрезерування рами.

Повторюємо операції — розмітку і фрезерування — на наплаве рами. Встановлення монтажної планки.

На поверхню монтажної планки наносимо силіконовий герметик, який забезпечить її щільне примикання до стулки.

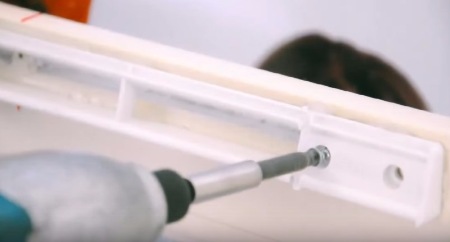

Фіксуємо монтажну планку на стулці, використовуючи саморізи. Установка клапана.

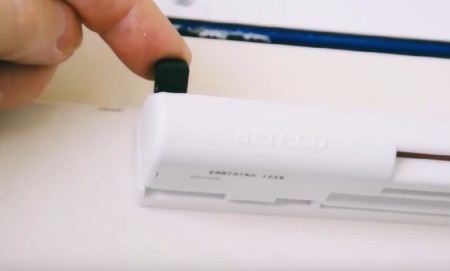

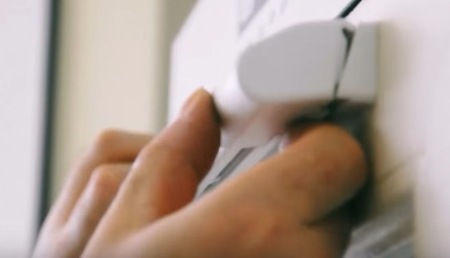

Вентиляційний пристрій встановлюємо на стулку, защелкивая кріплення на монтажній планці. Монтаж козирка.

З зовнішньої сторони наплаву рами встановлюємо захисний козирок. Для кріплення використовуємо саморізи, місце стику деталі з рамою обробляємо герметиком.

Монтуючи козирок, дотримуємося обережність: вкрай рекомендується використовувати страховку. Завершення роботи.

Встановлюємо на місце фурнитурную обв’язку і відповідні планки, після чого навішуємо стулку на петлі.

Вибираємо оптимальний режим провітрювання на вентиляційному клапані.

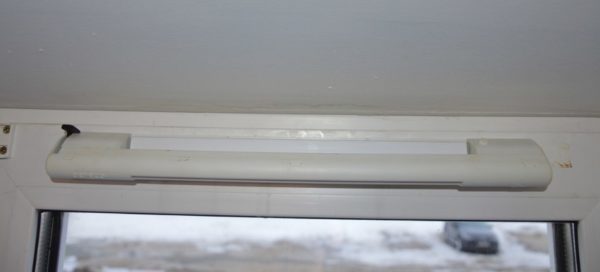

Фото встановленого клапана для провітрювання

Деякі моделі не вимагають фрезерування пазів або свердління отворів в наплавах — для їх установки потрібно всього лише видалити фрагмент віконного ущільнювача. Однак площа отвору, що утворюється при цьому, виходить явно недостатньою для ефективного провітрювання.

Так що я рекомендую йти «складного» шляху, вибираючи повнофункціональні припливні пристрої.

Варіант монтажу з видаленням ущільнювача

Висновок

Описана мною схема установки клапана буде під силу кожному майстрові, що володіє хоча б мінімальної вправністю. Так що, прочитавши наведені поради та переглянувши відео в цій статті, ви зможете серйозно заощадити на монтажі припливної вентиляції. Якщо ж у процесі підготовки або роботи виникнуть питання — встановити їх можна в коментарях!
