Каркасне домобудівництво набирає все більшу популярність. Для самостійного зведення житла потрібно знати, яка конструкція стін каркасного будинку, його покрівлі і перекриттів.

З чого будують каркасні будинки

Існує кілька видів каркасних будівель, але всіх їх об’єднує один і той же принцип зведення будівлі. Основа таких будинків — каркас з дерева або металу. Виробники пропонують широкий вибір проектів збірних будівель з металоконструкцій. Цей тип споруд оптимальний для зведення недорогого житла і господарських приміщень.

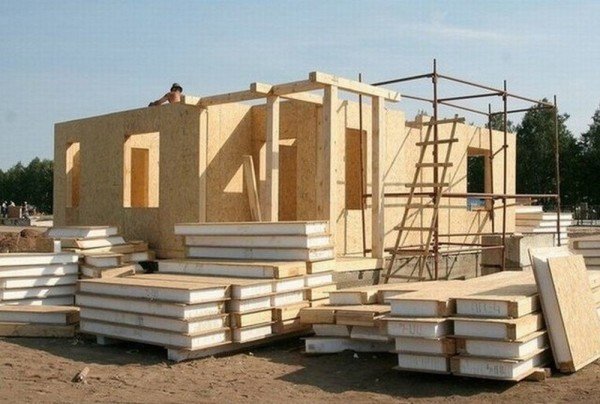

Правильна конструкція стін каркасного будинкуМеталевий каркас будинку

Вдома на основі металоконструкцій відрізняються неперевершеною быстровозводимостью, але мають один істотний недолік: металевий скелет будівлі потребує якісного утеплення. Це особливо актуально для регіонів з суворим кліматом.

Вдома на основі дерев’яного каркаса значно більш теплі і не вимагають великих витрат на обігрів приміщень. Для влаштування кістяка будівлі використовують брус перерізом 10х10 або 15х15 см, дошки перетином 10х5, 15х5 і 20х5 див. Елементи каркаса з’єднують між собою за допомогою металевих скоб, шурупів та цвяхів.

Для формування стін і перекриттів використовують міцні вологостійкі листові матеріали: фанеру, ОСБ, азбесто-цементні плити. Для утеплення підійдуть будь-які теплоізолятори: мінеральна вата, скловата, ековата, пінопласт, пінополістирол, саман, тирсу, пінобетон.

Правильна конструкція стін каркасного будинку

Каркасні стіни та перекриття потребують гідроізоляції. Для цієї мети використовують руберойд, паро – та гідроізоляційні мембрани, щільний поліетилен. Під час будівництва будуть потрібні наступні інструменти:

  • торцево-усовочная пила для розпилювання дерев’яних елементів каркасу під певним кутом;
  • циркулярка;
  • болгарка;
  • бажано мати рейсмус для підгонки дощок і бруса під один розмір, що істотно полегшить процес будівництва;
  • шуруповерт на акумуляторах.

Правильна конструкція стін каркасного будинку

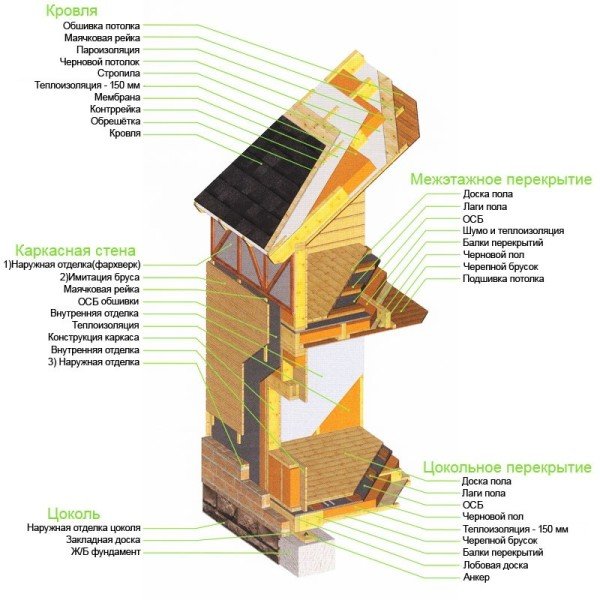

Пиріг стіни каркасного будинку

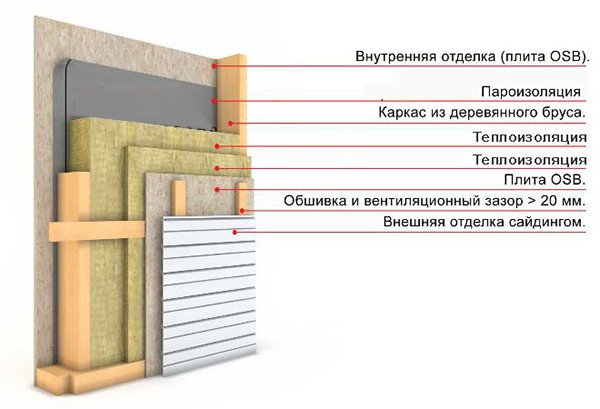

Стіни каркасника складаються з декількох шарів:

  • зовнішньої обшивки;
  • гідро – і пароізолятора;
  • елементів каркаса (кутових і проміжних стійок, вертикальної та горизонтальної обрешітки);
  • теплоізолятора;
  • внутрішньої обшивки.

Конструкція каркасного будинку дозволяє зводити стіни будь-якої товщини. Для цього потрібно дотримуватися однієї умови: ширина стійок кістяка будівлі повинна відповідати товщині теплоізоляційного шару. У цьому випадку будуть виконані всі вимоги будівельних норм.

Правильна конструкція стін каркасного будинку

Для регіонів з теплим кліматом оптимальне рішення — стіни товщиною 10 див. В якості утеплювача традиційно використовують мінеральну вату або пінопласт. Для районів з холодними і довгими зимами вимоги інші. Тут необхідно вибудовувати каркасні стіни товщиною 20-25 см і особливу увагу приділяти якісному утеплення, гарантує відсутність містків холоду.

У тих будинках, де як утеплювач використовується пінопласт (пінополістирол), схема стіни каркасного будинку передбачає влаштування системи вентиляції. Ця необхідність викликана низьким рівнем паропроникності пінопласту. У приміщеннях, у яких немає вентиляції, неминуче підвищується рівень вологості повітря, що тягне за собою дискомфортність проживання.

Конструкція кута стіни каркасного будинку

Залежно від типу вибраного утеплювача і його товщини стіна каркасника має наступні параметри теплового опору:

  • мінвата товщиною 150 мм — R=3,2;
  • мінвата товщиною 200 мм — R=4,3;
  • пінопласт листовий товщиною 10 см — R=3,7;
  • пінопласт листовий товщиною 20 см — R=5.

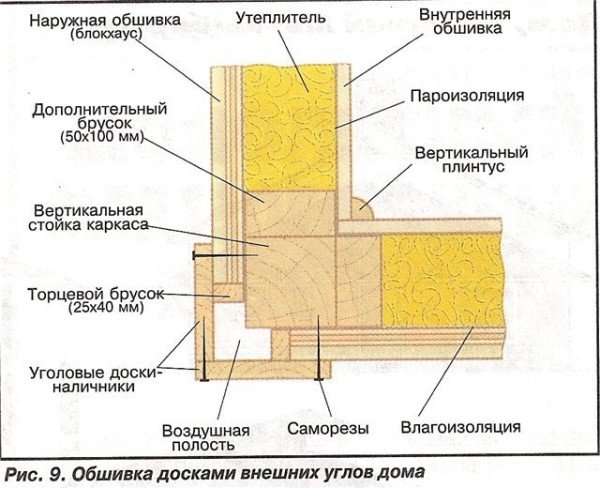

Точки найбільших тепловтрат знаходяться в кутах будівлі, тому влаштування цих елементів каркаса приділяють особливу увагу. Кутові стійки вибудовують з цільного бруса чи здвоєних дощок, з’єднаних між собою під прямим кутом.

Правильна конструкція стін каркасного будинку

Стіни каркасного будинку розташовуються на нижній обв’язці, прикріпленою до фундаменту за допомогою сталевих скоб і анкерів. Примикання внутрішньої обшивки до каркаса виконується через проміжні стійки з дощок. Цим же матеріалом обшивають зовнішні сторони нижньої і верхньої обв’язок, торці перекриттів.

Під час будівництва особливу увагу приділяють герметичності стиків кутових елементів будівлі. Для забезпечення якісної теплоізоляції рекомендується готувати пиломатеріал з допомогою рейсмуса. Це дозволить отримати дошки і брус з ідеально рівною поверхнею. Такий підхід забезпечить максимальну якість стін каркасного будинку.

Основні етапи зведення стін

У будівництві каркасних будинків використовують дві технології: складання будівлі з штучних матеріалів і готових великогабаритних елементів.

У першому випадку підготовку стійок і обшивки здійснюють безпосередньо на ділянці будівництва. У другому використовують заводські матеріали — сендвіч-панелі.

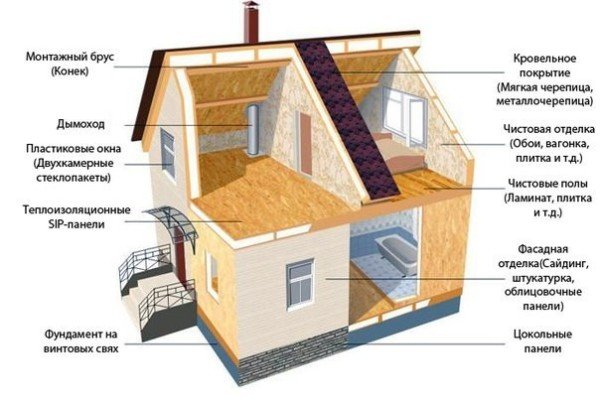

Правильна конструкція стін каркасного будинкуКонструкція СЕНДВІЧ панелі

Стіни каркасного будинку вибудовують або покладеної на фундамент нижній обв’язці або на готовому до експлуатації нижньому перекритті. Другий варіант будівництва називають «платформний каркас». Обидва способи зведення стін каркасного будинку забезпечують будівлі максимальну міцність і герметичність.

Незалежно від обраного способу будівництва монтаж стін починають з установки кутових стійок. Попередньо на нижній обв’язці або перекритті наносять розмітку, згідно з якою укладають нижні перемички каркаса. Для цієї мети використовують дошки товщиною 4-5 см, ширина яких дорівнює товщині теплоізолятора.

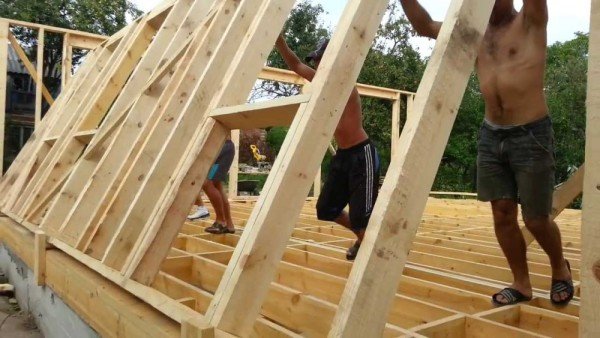

Після того, як будуть виставлені дві кутові стійки, з’єднують їх дошками або брусом верхньої обв’язки. Так роблять до тих пір, поки не буде збудований периметр стін каркасного будинку. Після цього приступають до установки проміжних стійок і формування віконних і дверних прорізів. Обв’язка цих елементів будівлі виконується з допомогою здвоєних дощок.

Правильна конструкція стін каркасного будинку

Проміжні стійки виставляють з кроком 50-60 див. Якщо в якості утеплювача використовують листовий пінопласт (пінополістирол), орієнтуються на ширину полотен. Це дозволить уникнути клопоту з нарізкою теплоізоляційного матеріалу і заощадити його.

Технологія будівництва каркасного будинку дозволяє використовувати в якості кріпильних елементів як саморізи, так і цвяхи. Обшивку з ОСБ або фанери простіше виконувати з використанням перших. Для влаштування каркасної стіни традиційно вибирають плити ОСБ товщиною 9-15 мм. Важливо набувати вологостійкий матеріал — це забезпечить найбільш якісну гідроізоляцію утеплювача.

Правильна конструкція стін каркасного будинку

Будівництво каркасного будинку своїми руками — процес захоплюючий і нетрудомісткий. Для монтажу пиломатеріалу не вимагається наявності вантажопідйомної техніки. Всі роботи виконуються самостійно. Пристрій каркасного будинку досить просте, що є одним з переваг цієї популярної технології.
