Неякісно виконана відкрита проводка в дерев’яному будинку, правила монтажу який не дотримані, несе велику небезпеку. Згідно зі статистикою близько 60% всіх загорянь пов’язано саме з замиканням проводки, тому якщо ви вирішили самостійно розвести електрика по хаті, то вам треба знати правила встановлення відкритої проводки в дерев’яному будинку.
У будинках з дерева може бути 2 типу електропроводки — відкрита і прихована, але так як зробити в будинку з бруса приховану проводку складно і фахівці не рекомендують, тому ми розглянемо основні правила і рекомендації щодо встановлення відкритої проводки в дерев’яному будинку.
Зовнішня і внутрішня проводка
До будинку зазвичай кабель підводять по повітрю і цим повинні займатися тільки фахівці-електрики. Основну небезпеку для дому в цьому випадку буде представляти ділянку дроти, що проходить від зовнішньої стіни до щитка розподілу вже по дому.
Для того щоб убезпечити вказану ділянку проводки в дерев’яному будинку, застосовують такі заходи:
Після того як проведена зовнішня електропроводка в дерев’яному будинку, все що йде від розподільного щитка, називається внутрішня проводка. Щиток також мають встановити фахівці електрокомпаніі, яка вас обслуговує. При проведенні проводки в дерев’яному будинку, можна вибрати відкритий або прихований варіант.
Відкрита електропроводка
Вже з самої назви відкритої проводки в дерев’яному будинку, стає зрозуміло, що вона собою являє. В даному випадку, кабель проводять прямо по стіні. Способи монтажу відкритої проводки в дерев’яному будинку можуть бути наступними:
- кабель прокладений по стіні і має подвійну, а ще краще потрійну ізоляцію;
- кабель може бути додатково захований в гофровані труби
- можуть використовуватися кабель-канали.
Якщо виконання проводки в дерев’яному будинку робиться просто за допомогою дроту, то він повинен мати подвійну або потрійну ізоляцію. Крім цього, вона повинна бути негорючою, так як використовується в будинку з дерева, для цих цілей рекомендується застосовувати кабель ВВГ або NYM.
При використанні стандартного кабелю під нього обов’язково треба робити підкладку з матеріалів, що не горять, це може бути металева або азбестова смуга.
Вона повинна виступати за краї проводу на 1 см з обох сторін.
Ще зовсім недавно така електропроводка в дерев’яному будинку робилася на керамічних роликах, але сучасні правила робити це забороняють. Це самий простий, доступний і недорогий спосіб проведення відкритої проводки в дерев’яному будинку.
Можна кабель заховати в гофровану трубу, вона добре захищає його від загоряння і має більш привабливий вигляд порівняно з відкритим проводом. Для кріплення труб до стіни використовують спеціальні кліпси. В гофровану трубу можна одночасно запускати кілька проводів.
Цей тип електропроводки добре використовувати в господарських приміщеннях, так як у житловому приміщенні виглядає він недостатньо естетично. При необхідності заміни пошкодженої ділянки, доведеться вирізати всі шматки дроту, що знаходяться в такій трубі.

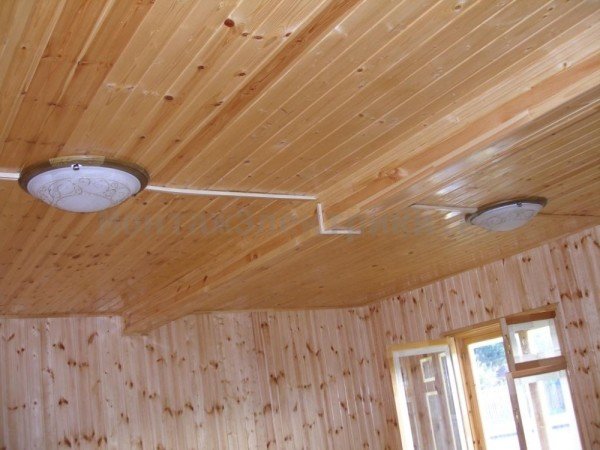

Найбільш красиво відкрита проводка видається у тому разі, коли вона ховається в кабель канали, які кріплять до дерев’яної стіни за допомогою саморізів. Після укладання дроти в такий канал його закривають кришкою, яка має простий і надійний замок.
При необхідності проведення ремонту досить просто зняти кришку і ви отримаєте доступ до проводу в потрібному місці. Ви зможете внести зміни в схему такої проводки, поставити додаткову розетку або вимикач.
Якщо виконується така відкрита проводка в дерев’яному будинку, правила її монтажу передбачають, що установка повинна проходити тільки після повного висихання дерева, щоб між кабель-каналами і декоративною обробкою не утворювалися зазори. Цей спосіб найбільш витратний, але і вигляд у нього буде найбільш естетичним.
Застосування декоративних елементів
Сучасний ринок пропонує великий вибір кабель-каналів, що дозволяє підібрати їх під будь-який інтер’єр, тому така відкрита проводка буде органічно вписуватися в нього і не буде кидатися в очі.
Є не тільки прямі, але і кутові елементи під кабель-канали, в магазині краще відразу придбати розетки і вимикачі. Всі елементи можна вибрати традиційного білого або коричневого кольору, але є й інші варіанти.
Крім традиційних кабель-каналів, які призначені для кріплення на стіну, можна придбати і плінтуса. У них вже є канали для установки проводки. У цьому випадку провід також ховається всередину, а зверху закривається спеціальною кришкою.

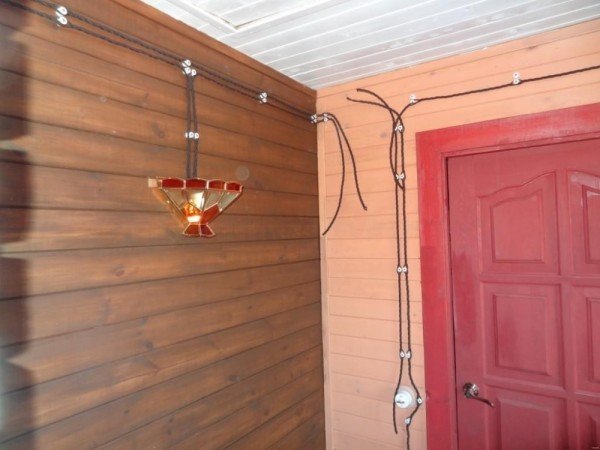

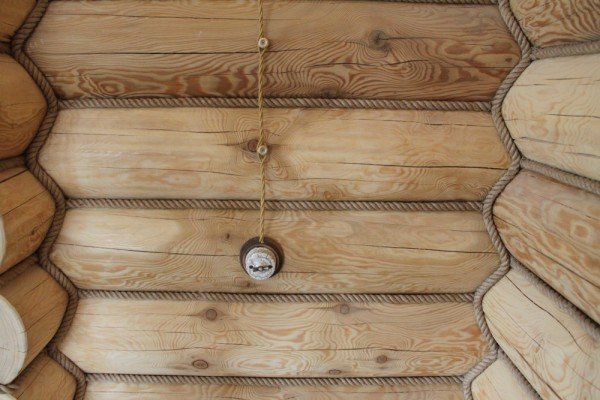

Є сучасні проводу на ізоляторах, які мають мідні жили, з ПВХ ізоляцію і оболонку, додаткову декоративну оплітку, яка зроблена з шовку, просоченого негорючими матеріалами. Кріпиться такий кабель на спеціальні керамічні елементи і нагадує ретро стиль.
Такий тип кабелю треба кріпити до стіни не ближче, ніж на 1 см, цей варіант буде красиво виглядати, якщо стіни дерев’яного будинку не мають додаткової обробки.
Правила розрахунку та укладання
Перед походом у магазин треба скласти схему проводки і все правильно розрахувати, щоб не купувати зайвий матеріал.
Щоб все правильно розрахувати, треба намалювати схему будинку в масштабі, на ній вказати електропроводку і провести всі необхідні вимірювання. Крім того, що вам необхідно визначити кількість кабелю, треба ще правильно вибрати його перетин.
При проведенні розрахунку електропроводки треба враховувати споживання електроенергії. Якщо в будинку немає електроплит, то за норму споживання приймають 5,5 кВт, коли є електроплита, то вона буде 8,8 кВт. При площі будинку понад 60 квадратних метрів дані параметри треба збільшувати на 1% з кожним зайвим кв. м.
Правильно розрахувати діаметр проводу вам допоможе спеціаліст, при цьому треба враховувати сумарну потужність всіх споживачів і коефіцієнт попиту. Наприклад, якщо сумарна потужність становить 5,5 кВт, то буде досить мідного проводу перерізом 5,5 мм або алюмінієвого перетином 6 мм Не забудьте придбати всі розетки і вимикачі.
На дерев’яні стіни встановлюють зовнішні розетки і вимикачі, при цьому під них обов’язково треба встановити негорючу основу. Після того як ви зробите всю внутрішню проводку і перевірити візуально правильність всіх з’єднань, можна підключати зовнішню проводку і відчувати всю систему на її працездатність. Якщо все працює нормально, закривають розподільні коробки і робота з проведення відкритої проводки в дерев’яному будинку вважається закінченою.
