Після обрізки плодових дерев і чагарників на садових і присадибних ділянках залишається досить велика кількість гілок.
Спалювання їх завдасть шкоди грунті та іншим деревам. Рубати на дрова для опалення будинку нераціонально, так як якісних полін з них не вийде.
Але якщо пропустити непотрібні гілки через подрібнювач, то можна перетворити їх у цінну сировину.
До того ж, подрібнювач гілок можна спорудити своїми руками. Як це правильно зробити розберемося в цій статті.
Зміст:
- Доцільність використання
- Пристрій і принцип роботи
- Збірка саморобного агрегату
Доцільність використання
Подрібнювач призначений для дроблення гілок на дрібні шматочки, перетворюючи їх в тріску, стружку і тирсу, придатні для подальшого застосування.
Тому його часто називають дробаркою чи аналогічними за значенням іноземним словами: чиппером або шредером.
Цей необхідний садовий інструмент для дачі та присадибної ділянки дозволяє:
- закласти подрібнені залишки гілок в компостні ями для отримання добрива;
- отримати засіб для мульчування грунту;
- використовувати подрібнену деревину для опалення дачного будиночка;
- очистити ділянку від спиляних гілок.

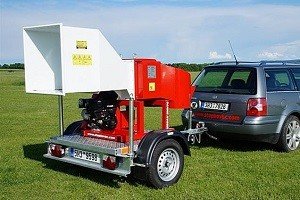

Промисловість пропонує садівникам великий вибір подрібнювачів різних видів, але в цілях економії садовий подрібнювач гілок можна виготовити своїми руками.
Для цього необхідно:
- розібратися з пристроєм агрегату і вибрати підходящий варіант;
- намалювати робочий креслення;
- підібрати і купити необхідні матеріали і комплектуючі;
- приготувати інструмент для обробки деталей і складання агрегату;
- приступити до роботи.
Можливо, Вас зацікавить стаття про різновиди садових подрібнювачів.
Цікаву статтю про те, як зробити дробарку для пластику своїми руками, читайте тут.
Пристрій і принцип роботи
Креслення ріжучого блоку. (Для збільшення натисніть)
Розглянемо варіант виготовлення простого, але надійного подрібнювача гілок з набором дискових пил, що працюють від електроприводу.
Електричний привід пристрою не забруднює повітря вихлопними газами теплових двигунів і знижує рівень гучності.

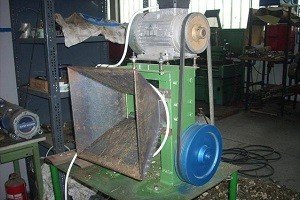

Основними елементами дробарки для гілок є:
- ріжучий блок;
- електродвигун;
- ремінна передача;
- приймальний бункер;
- рама;
- захисний кожух.

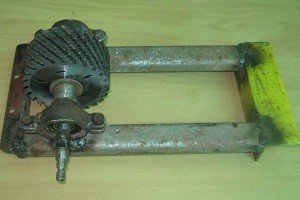

Ріжучий блок – це основний робочий орган шредера, який безпосередньо подрібнює гілки. Блок являє собою вал з різьбленням діаметром 20 мм.
На ньому збирається пакет дискових пив з зубцями із твердого сплаву. Між пилами прокладаються шайби, які забезпечують зазор і не дають зубах притискатися один до одного. На кінцях валу монтуються кулькові підшипники.
Електродвигун призначений для обертання вала ріжучого блоку. Працює на змінному струмі напругою 220 в Потужність не менше 2,5 кВт. Це дозволяє обробляти гілки товщиною до 5 см При потужності двигуна 3-3,5 кВт чипперу будуть «по зубах» і більш товсті гілки.

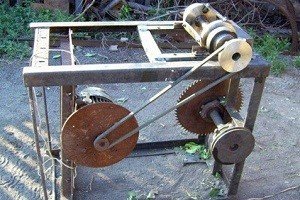

Ремінна передача необхідна для передачі потужності від двигуна до ріжучого блоку з необхідною швидкістю обертання. Ріжучий блок добре дробить гілки, обертаючись зі швидкістю 1500 об/хв. Ротор електродвигуна обертається зі швидкістю 2500-2800 об/хв.
Використовуючи приводний ремінь, можна легко встановити потрібну швидкість обертання. Для цього на вал ріжучого блоку насаджується шків великого діаметру, а на вал двигуна встановлюється шків з невеликим діаметром. Шків – це колесо з проточкою для приводного ременя.
Приймальний бункер являє собою металеву конусоподібну конструкцію, через яку гілки подаються до ріжучого блоку. Рама – це міцна несуча конструкція, на якій монтуються всі елементи агрегату.
Кожух являє собою захисний елемент, що закриває обертові і ріжучі частини шредера. Виготовляється з легкого металу, так як ніякого навантаження не несе.
Можливо, Вас також зацікавить стаття про садових подрібнювачах Bosch.
Статтю про те, як зробити дробарку для дерева своїми руками, читайте тут.
Збірка саморобного агрегату
Для виготовлення подрібнювача потрібно підготувати:
Зауваження фахівця: варто обов’язково перевірити електродвигун на відсутність межвіткового замикання.Також необхідно підготувати:
- зварювальний апарат;
- болгарку;
- ножиці по металу або зубило з молотком;
- ключі і викрутки для гайок, болтів та гвинтів;
- щітки по металу для зачистки зварювальних швів;
- ґрунтовку і фарбу для фарбування готового агрегату.
Складання шредера проводять в наступному порядку:
Порада фахівця: бункер ,який виготовлений з оцинкованого металу, фарбувати не потрібно.
Переваги подрібнювача з дискових пив:
- простота виготовлення;
- висока продуктивність;
- можливість переробляти гілки великого і малого діаметру;
- зуби пив з твердого сплаву практично не зношуються і служать довго.
Недоліки:
- тріска забивається між пилами і тоді потрібна чистка.
Компактний подрібнювач гілок буде надійним помічником по догляду за садом.
Дивіться відео, в якому досвідчений користувач дуже детально пояснює пристрій подрібнювача гілок, зробленого своїми руками:
