Покрокова інструкція по заливці стрічкового фундаменту

Завдяки простій конструкції, можливості влаштувати цокольний поверх і доступності для зведення своїми руками стрічковий фундамент є найбільш поширеним підставою для приватних будинків, гаражів або бань. Його споруда потребує меншої кількості часу і матеріалів, ніж монолітна плита.

Зміст

  • 1 Опис і класифікація стрічкового підстави
  • 2 Підготовчі роботи на ділянці
    • 2.1 Розчищення і розмітка ділянки
    • 2.2 Перший етап — зачистка ділянки від трави і зняття родючого шару на глибину до 15 см
    • 2.3 Другий етап — земляні роботи
    • 2.4 Третій крок — монтаж опалубки і металевого каркаса
    • 2.5 Четвертий етап — гідроізоляція підстави
    • 2.6 П’ятий етап — заливка фундаменту

Опис та класифікація стрічкового підстави

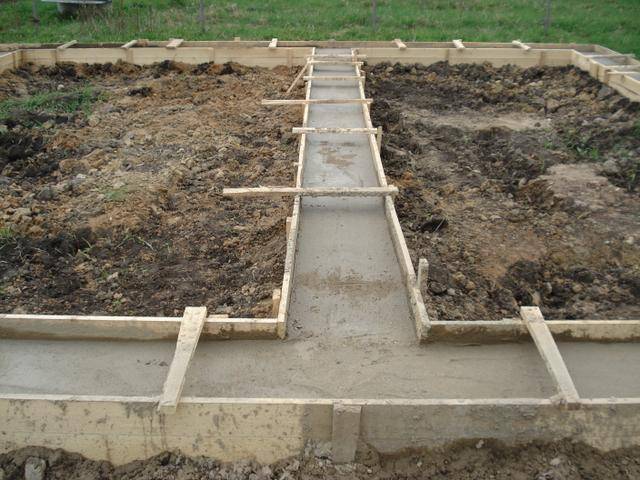

Стрічковий фундамент для будинку влаштовується у вигляді замкнутого контуру з заводських або залитих на місці залізобетонних блоків, укладених під несучі стіни. Підстава зводиться по периметру будівлі і під внутрішніми несучими конструкціями.

Покрокова інструкція по заливці стрічкового фундаменту

За способом пристрою вони діляться на два виду:

  • Монолітний — передбачає монтаж опалубки і обв’язку арматурного каркаса з подальшою заливкою бетоном безпосередньо на ділянці. Плюс цього методу в створенні фундаменту для будинків різної форми і забезпечує стійкість до високої навантаженні.
  • Збірний варіант передбачає укладання готових бетонних блоків ні розчин і з’єднання їх армуючої дротом. Швидкість будівництва зростає, а міцність при цьому не погіршується. Прямолінійна конструкція блоків дозволяє реалізувати тільки прості архітектурні форми будівлі. Збірне підстава не рекомендується для будинків з підвалом, наявність горизонтальних і вертикальних швів потребує витрат на гідроізоляцію.

Другий критерій класифікації стрічкового фундаменту — глибина закладення.

  • Мелкозаглубленний тип встановлюється на 0,4-0,7 метра, він використовується для легких каркасних або дерев’яних будівель.
  • Глубокозаглубленный варіант закладається нижче позначки рівня промерзання грунту в області, де ведеться будівництво.

Підготовчі роботи на ділянці

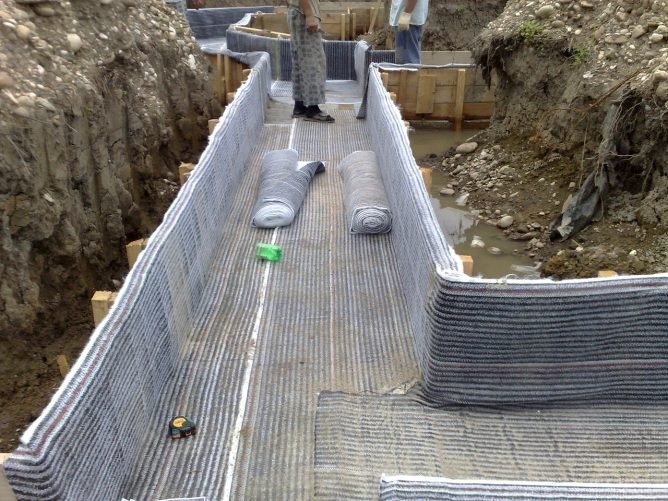

Вибір глибини, на яку закладається опора будівлі, залежить від особливостей грунту і рівня залягання грунтових вод. Дослідження ділянки важко виконати самостійно, для проведення геологічних вишукувань краще запросити фахівців. Вони з’ясують вид ґрунту (пучистый або непучистый), визначать глибину знаходження водного пласту і зимового промерзання. На підставі отриманих даних буде грамотно розроблений проект фундаменту.

Покрокова інструкція по заливці стрічкового фундаменту

Розчищення і розмітка ділянки

Маючи на руках проект, можна приступати до будівництва. Щоб правильно виконати процес влаштування і заливки основи будинку, необхідна чітка покрокова інструкція.

Перший етап — зачистка ділянки від трави і зняття родючого шару на глибину до 15 см

Ці дії виключать процеси розкладання всередині майбутнього підвалу. Нанесення розмітки включає наступні дії:

  • Визначається положення першого кута, вбивається кілочок.
  • Від позначеної позначки відкладають необхідну відстань до інших кутів і позначають їх киями у вигляді обрізків арматури.
  • Між металевими штирями натягується мотузка або шнур.
  • Для визначення правильності розмітки використовується лазерний рівень або кутомір, якщо немає інструментів, точність перевіряється порівнянням діагоналей. В прямокутнику діагоналі повинні бути рівні.
  • При необхідності виконується корекція розмітки. Готовий контур є зовнішньою розміткою.
  • Лінія внутрішнього периметра будується тим же способом.
  • Окремі архітектурні елементи (ганок, тераса, колона) розмічаються індивідуально.
  • Під опалювальні прилади позначається окремий фундамент, непов’язаний з стрічкою.

Другий етап — земляні роботи

Вибірка землі виконується вручну або спеціальною технікою, робота ведеться по зробленій розмітці. Перед початком процесу знаходиться найнижча точка контуру і по ній відміряється глибина траншеї. Її значення визначено в проекті. Необхідно формувати рівне дно і стінки котловану.

Для оптимального розподілу навантаження пучистых грунтів на дно траншеї насипається піщана подушка. Засипка виконується шарами, кожен поливається водою і трамбується. Їх загальна висота становить 15 див.

Третій крок — монтаж опалубки і металевого каркаса

Для влаштування опалубки використовують обрізні дошки або ДСП. Дерев’яні щити збиваються цвяхами, а зовні підтримуються опорами з арматури або труб. Висота конструкції становить 30 см від землі. Відмінним варіантом буде використання незнімної опалубки з екструдованого пінополістиролу, згодом вона стане утеплювачем для фундаменту. При установці плит не використовуються зовнішні опори, у вигляді кріплення монтується пластикова стяжка.

Покрокова інструкція по заливці стрічкового фундаменту

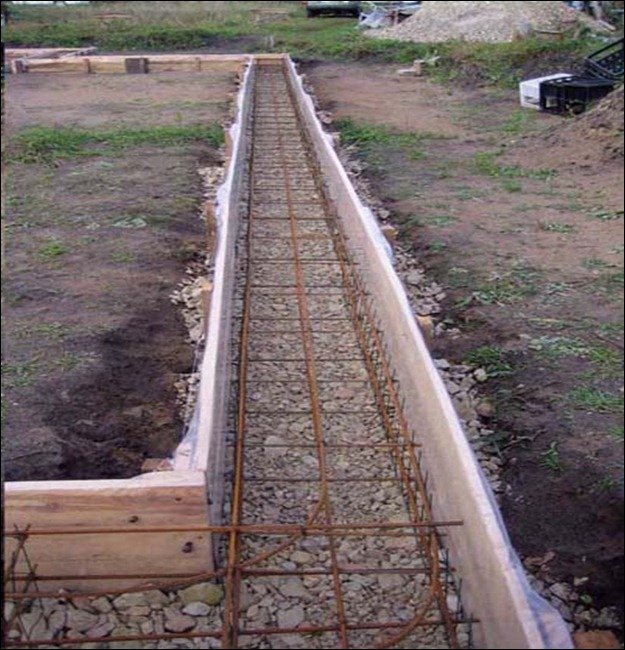

Усередині опалубки, встановленою уздовж зовнішнього і внутрішнього контуру фундаменту, укладається армуюча сітка з прутків діаметром 10-12 мм, пов’язаних сталевий дротом. Використання зварювання для з’єднання арматури робить метал крихким, тому її застосування небажано.

На цьому етапі закладаються місця під вентиляційні отвори. Вони позначаються відрізком труби, прив’язаним до каркаса, всередину якого насипаний пісок. Після заливки розчину труба виймається.

Четвертий етап — гідроізоляція підстави

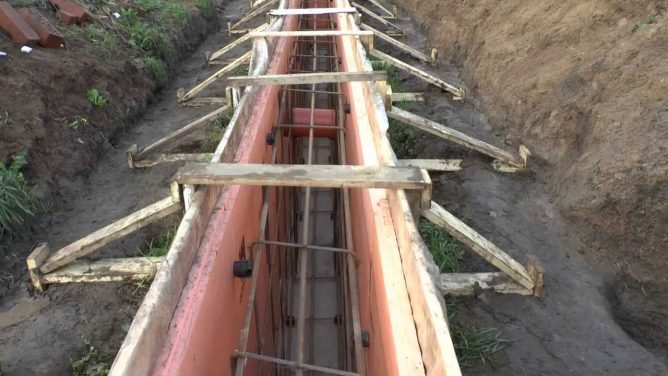

Побудувати стрічковий фундамент своїми руками недостатньо, необхідно захистити його від згубного впливу вологи. В якості гідроізоляції зазвичай використовується руберойд, рулонний матеріал можна покрити бітумною мастилом для надійності. Він вкладається всередину траншеї під бетон, а після зняття опалубки їм покривається все основу. Незважаючи на популярність методу його ефективність невисока, через 2-3 роки руберойд відшаровується від бетону і його необхідно замінювати новим шаром гідроізоляції.

Другий спосіб захисту основи від води — додавання в бетон водовідштовхувальних речовин. Ці добавки діють не тільки на поверхні, вони перетворюють всю масу в непроникний для води моноліт. Гідроізоляційні властивості конструкції не зменшаться за роки експлуатації будівлі.

Покрокова інструкція по заливці стрічкового фундаменту

П’ятий етап — заливка фундаменту

Розчин для заснування будинку можна виготовити самостійно або купити готовий. Для виробництва бетону необхідний цемент марки М400 або М500, пісок, щебінь. Особливі властивості розчину додають добавки модифікаторів. Рекомендується заливка всього обсягу фундаменту в один день, інакше можуть виникнути містки холоду. Самостійно приготувати розчин у достатній кількості досить складно, краще купити готовий.

Бетон надходить з міксера в опалубку по лотках. Щоб охопити весь контур техніка переміщається по периметру, забороняється розганяти розчин для заповнення всієї опалубки.

Кожна порція залитій суміші ущільнюється вібратором. Це дозволяє видалити бульбашки повітря, які заважають бетону набирати міцність.

При відсутності спеціального інструменту можна скористатися металевим прутом, протикаючи їм сире основу. Заливання розчину виконується не до верху опалубки, воно припиняється при досягненні контрольної лінії.

Покрокова інструкція по заливці стрічкового фундаменту

Верхній шар бетону розрівнюється правилом. Щоб фундамент отримав проектну міцність, він не повинен швидко сохнути. При будівництві в літній час бетон накривається вологостійким матеріалом і періодично змочується. Виконання роботи в зимовий період вимагає захистити суміш від замерзання. Для цього у воду додаються хімічні реагенти, а в опалубку закладається кабель обігріву.

При сприятливій погоді дерев’яні щити з підстави знімаються через тиждень, але продовжувати будівництво будівлі можна не раніше ніж через місяць. Після висихання фундамент покривають гідроізоляцією і утеплюють пінопластом або пінополіуретаном. Шар утеплювача компенсує тиск грунту і ізолює підвал від холоду.

Щоб виготовлений своїми руками стрічковий фундамент став надійною і довговічною опорою дому, необхідно дотримуватися технологію зведення, норми, зазначені в проекті і правилах Сніпов.
