Пластикова петля для вікон – як зняти вікно з петель і стулку

При виборі пластикових віконних конструкцій акцент робиться на показниках захисту від низьких температур, запилення і зовнішнього шуму, зручності користування та міцності. А це залежні складові робочого процесу саме віконної фурнітури. Її якість вплине на 97% на безпосередню експлуатацію віконної конструкції.

Петля впливає на надійність кріплення стулки з рамою. Матеріал виготовлення — алюмінієві, сталеві або сплави з латуні, оброблені пластиком високої міцності. Виробляються вони пресованим і кованим способами.

Пластикова петля для вікон   як зняти вікно з петель і стулку

Основні та додаткові параметри:

  • Вид використовуваного сировини виготовлення.
  • Розрахункова динамічна і механічне навантаження.
  • Сировина і діаметр осьового елемента.
  • Діапазон і зручність регулювання, захисний механізм від злому.

Дані механізми – основні складові для орного, відкидного, поворотно-відкидного або штульпового відкривання, призначені для безперешкодного переміщення стулчастого полотна по горизонту вікна без перекосів при його відкриванні і закриванні.

Обов’язкова їх витримка до 16000 робочих циклів для стандартного класу, а для преміум – до 50000.

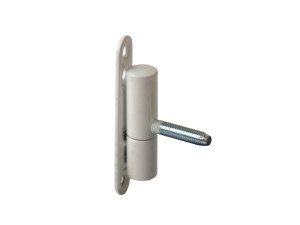

Віконні петлі

Класифікація за місцем розташування:

  • Верхні;
  • Нижні.

Класифікація за призначенням:

  • Поворотні – забезпечують зовнішнє і внутрішнє відкривання;
  • Відкидні – забезпечують верхнє відкриття;
  • Накладні – посилені для досить вагомих конструкцій механізми.

Класифікація по розмірності:

  • звичайні, що йдуть за стандартом;
  • малогабаритні;
  • більше звичайних.

Класифікація за регульованості:

  • Регульовані. Краще з-за можливості провисання стулки з часом під власною вагою, а це буде сприяти важкого їх закриття і погано позначиться на щільності притиску.
  • Нерегульовані.

Класифікація по використовуваній сировині виготовлення, яке має витримати навантаження стулки і уникнути її провисання:

  • Латунь;
  • Алюмінієвий сплав;
  • Сталь, покривається гальванизирующим складом для її захисту від корозії.
  • Декорирующий пластик в якості петельної планки.

До придбання петель враховується тяжкість кожної стулки, що досягає до 180 кг. Розрахунок ваги стулки включає в себе вагові показники наступних складових: склопакет, профіль та фурнітура.

За типом класифікація петель провадиться на:

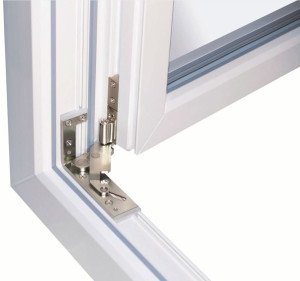

  • Приховані їх встановлення здійснюється в товщині профілю – більш тепло – і шумо-ізольовані;
  • Відкриті – їх встановлення здійснюється на внутрішній профіль і закриваються для краси накладкою з пластмаси;
  • Частково приховані для незвичайних конструкцій невеликого розміру поворотно-відкидних вікон.

Переваги прихованого варіанти:

Пластикова петля для вікон   як зняти вікно з петель і стулку

  • Герметичність забезпечується завдяки додатковому притиску створчатой конструкції.
  • Надійність від злому на петлі, розташованої знизу.
  • Дозволяють уникнути утворення протягів завдяки замкнутості гумового віконного ущільнення, яке не пропускає повітряні потоки з вулиці.
  • Лаконічний і стильний дизайн завдяки їх встраиваемости у фальц стулки.
  • Можливість легкої установки і управління жалюзі або ролетів, завдяки наявності вільного місця із-за зсуву стулки до центру від віконної площині при її відкритті.
  • Немає потреби в петельних заглушках.
  • Доступність всіх видів відкривання із збільшенням світлового прорізу завдяки збільшеному кутові повороту до 100 градусів.
  • Наявність спеціальних паз з можливістю додаткового змащування деталей, зменшуючи знос механізму.

Недоліки прихованого варіанти:

  • Витримка навантаження до 100 кг
  • Дорожнеча.

Зовні механізми із сталі закриваються декоративними накладками, чия функція полягає в:

  • Захист петель від будівельного сміття і пилу.
  • Захист петель від проникнення всередину вологи і, відповідно, від іржі;
  • Приховуванні непривабливих деталей;
  • Колірному поєднанні з вікном завдяки їх багатою забарвленні.

Класифікація накладок за матеріалом виготовлення:

  • ПВХ вироби;
  • Сталеві, ламіновані в певний колір або придбавають колір завдяки порошковим барвникам.

Питання регулювання

Випадки необхідності регулювання:

Пластикова петля для вікон   як зняти вікно з петель і стулку

  • При старій і зношеної конструкції.
  • При неправильно встановлених вікнах.
  • При недостатньо щільного закриття стулки.
  • При провисанні стулки вікна.
  • При зміні форми віконної стулки або рами з-за монтажною помилки.
  • При протіканні або промерзанні стулки.
  • Інструменти необхідні для регулювання:

    • різнорозмірних викрутки;
    • шестигранники;
    • ключі з формою зірок;
    • плоскогубці.

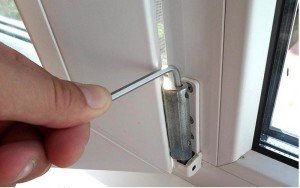

    Горизонтальна регулювання проводиться на петлях стулки з виїмкою під шестигранник. При відкритому положенні віконної конструкції шестигранник вставляється у виїмку і проводиться його обертання за годинниковою стрілкою.

    В результаті складна конструкція відходить і відбувається опускання її протилежного боку. Регулювання нижнього навісу здійснюється ззовні при віконної конструкції, що знаходиться в закритому стані. Його зсув здійснюється не більше 2 мм

    Вертикально регулювати можливо з допомогою навісної петлі, розташованої знизу. Початок — відкидання ковпачка. При обертанні шестикутника за годинниковою стрілкою відбувається підняття стулкового елемента, а проти його опускання. Припустимо відрегулювати вікно всього на 2 мм.

    Притиск впливає на щільність заорювання віконної конструкції. Перевірка на наявність просвітів здійснюється в закритому стані і піднесенні запаленої свічки. При коливанні полум’я обов’язкова регулювання, яка проводиться ексцентриками по периметру стулки.

    Для її притиснення до рами зрушення ексцентрика проводиться за годинниковою стрілкою, для ослаблення — проти. Для зміни стану ексцентриків, яке однаково для кожного з них, досить повороту на 2 мм.

    Визначення щільності притиснення робиться рискою. При її спрямованості до ущільнювачу — щільний притиск. При її напрямку від ущільнювача — ослаблений притиск.

    В залежності від типу профілю для повороту ексцентриків можна скористатися гайковим ключем або плоскогубцями. Можливий і притиск пластинами.

    У цьому випадку механізм притиску з язичком знаходиться з боку петель. При висунутому язичку стулка притискається до рами. При розташуванні петель зліва для притиснення обертання ключа здійснюється проти годинникової стрілки, при верхньому розташуванні — обертання за годинниковою.

    Регулювання рекомендують здійснювати у весняний і осінній періоди. Навесні повітряні потоки проникнуть в кімнату і зменшать навантаження на механізм вікна. Восени – це позбавить від протягів.

    Проведення регулювання правильніше проводити по 3-х площинах, щоб розподілити масу по периметру стулки і забезпечити прилягання ущільнювача.

    Як зняти пластикове вікно з петель

    Пластикова петля для вікон   як зняти вікно з петель і стулку

    Верхня петля – початок всього процесу. Стулку відкривають для доступу до петель. Інструкція по зняттю:

    • Зняття декоративної пластикової накладки.
    • Відкриття стулки.
    • Витягування обертаючого валу натисканням викрутки на верхній петельний торець. Знизу буде видно край валу, який захоплюється плоскогубцями і витягується. При цьому створчатую конструкцію притримують.
    • Для зняття з нижньої петлі конструкцію піднімають вгору і витягують з гнізда.

    При заміні віконної конструкції перед монтажем з верхньої петлі вилучають шпиндель або вал обертання з допомогою молотка і тонкої викрутки, яка приставляється до шпинделя, выбиваемого молотком.

    Зворотна установка:

    • Установка стулки петлею, розташована знизу, на шпиндель.
    • 2 частини петлі, розташованої зверху, з’єднують і фіксують валом обертання, який вставляють знизу-вгору.

    Ремонт і заміна

    Випадки необхідної заміни механізму:

    • Вихід терміну експлуатації фурнітури (10 років).
    • Встановлення меншої кількості необхідних деталей, що призвело до деформації стулки.
    • Для додавання числа відкриттів стулчастого механізму.

    Інструкція:

  • Зняття декоративних накладок з петель у верху і низу.
  • З петлі зверху вибивається вісь верхніх ударом по ній, щоб знизу вилучити пассатижами. Стулка при цьому повинна підтримуватися.
  • Вилучення стулки з петлі, розташованої внизу, і розташування її на столі.
  • Зняття ручки і відкручування крепительных шурупів по периметру створчатой конструкції.
  • Вилучення петельного механізму із спеціального паза.
  • Розкладання фурнітури на столі і його ретельна промивка пензликом.
  • Просушування механізму велосипедним насосом.
  • Змазування спеціальної фурнітурної мастилом передавальних елементів і деталей, які беруть участь у терті.
  • Установка фурнітури назад. Кріплення шурупами. Установка ручки.
  • Мастило петель і навішування створчатой конструкції.
  • Правила експлуатації та догляду

  • Для збільшення експлуатаційного періоду та збереження естетичної привабливості мінімум раз на рік повинна проводитися мастило рушійних петельних деталей маслом без вмісту кислот або смол, що сприяють руйнуванню захисту від корозії.
  • При розбовтаною ручці підводиться декоративна планка під нею і, затягуючи гвинти, проводиться фіксація ручки.
  • Для очищення фурнітури слід скористатися жорстким пензликом. При відкритій конструкції протираються вологою тканиною усі приховані частини – особливо місця кріплення рухомих механізмів до статичним рам.
  • Мастило здійснюється набрызгиванием 2-х крапель силіконового мастила на кожен елемент роликового механізму. При цьому керуюча ручка повинна постійно провертатися, як при відкритті і закритті вікна, для рівномірного розподілу мастила з поверхні деталей, що зазнають тертя.
  • Не можна застосовувати для змазування рослинне і вершкове масла, вазелін, взуттєвої гель, що призведе до швидкого зносу деталей.
  • Бліц-поради

  • Замовляючи установку пластикових віконних конструкцій, вибір петельної конструкції здійснюється виробником, і залежить від виду відкривання, профільної, скло з’єднання і фурнітурної тяжкості.
  • Від якості петель багато в чому залежить тривалість експлуатаційного періоду вікон.
  • При необхідності регулювання створчатой конструкції обов’язково для уникнення грубих поломок.
  • Мастило і регулювання петель можлива власними силами.
  • При наявності гарантії та виявленні дефекту в конструкції проблема вирішується, звернувшись до установників.
