Піролізна піч являє собою апарат практично безвідходного виробництва, що працює на паливі стандартного типу – деревини або вугілля – так і використовує для отримання теплової енергії побічний продукт попередніх циклів обробки – газів. Таким чином, цей тип печей виконує функцію газогенератора. Така піч є чи не єдиним джерелом тепла в важкодоступних для цивілізації холодних районах планети, де немає можливості провести газопровід або лінію центрального опалення.
Зміст:
- 1 Що таке піролізна піч
- 2 Принцип роботи печі піролізної
- 3 Переваги такого типу печей
- 4 Недоліки печей піролізної очищення
- 5 Виготовлення піролізних печей
- 6 Декілька порад по створенню та роботі з піролізного печами
- 6.1 Наші рекомендації:
За яким принципом функціонує піролізна піч, і основні моменти в питанні її створення своїми руками слід розглянути у статті, представленої нижче.

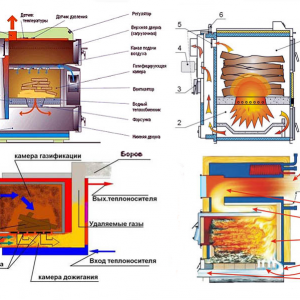

Ось так виглядає піролізна піч
Що таке піролізна піч
У звичайній печі будь-яке органічне паливо в процесі горіння і окислення киснем виділяє велику кількість вуглеводневих продуктів горіння. Таким чином, тор, кізяк, дрова та інші види природного палива мають велику масу попутних виділень, які виводяться через димову трубу в навколишнє середовище.

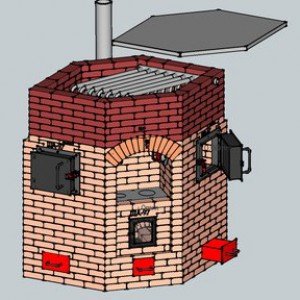

Нутрощі піролізної печі
Обсяг газів, що виділяються в процесі горіння паливного, значно підвищується при кисневій недостатності, штучно створюється всередині топки. Наприклад, деревина згорає при температурі близько 500 градусів, з виділенням метилового спирту, ацетону, оцтової кислоти, смоли і деревного вугілля.
Всі ці відходи первинної реакції являють собою горючі суміші, які можуть бути піддані повторному циклу горіння з отриманням певної кількості тепла.
Печі піролізного горіння націлені на отримання тепла з продуктів горіння, також маючи назву газогенераторів, шляхом створення всередині них підвищених температур близько 450 градусів, позбавляють користувача необхідності регулярного очищення топки – все паливо спалюється в пил.
Принцип роботи печі піролізної
Для опису принципу роботи піролізної печі необхідно поглянути на її внутрішню будову і конструктивні елементи.

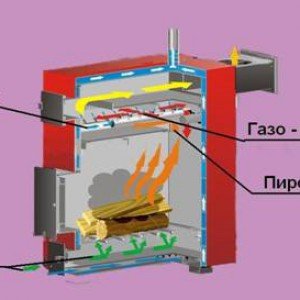

Принцип роботи піролізних печей
Основними конструктивними елементами печей піролізного типу представлені газификационными і дожигательными камерами, системами подачі повітря першого і другого порядку, водяний сорочкою і колосниковими гратами.
Після приміщення паливного елемента в завантажувальну камеру, він підпалюється, вручну проводиться закриття стулок і включення димососа. Тепер у високотемпературних умовах недолік кисню провокує обвуглювання палива і виділення з нього деревного газу.
Такий принцип роботи піролізного котла провокує утворення в ньому побічних продуктів реакції — чадного газу, вуглеводнів і водню. Проникає в камеру згоряння вторинний повітря викликає більш високий результат згоряння палива, частина тепла, що виділяється якого опускається в нижні рівні камери, підтримуючи піролізний процес.
Таким чином, піролізні печі є більш економічними в порівнянні з звичайними печами на цілих 7%, тому що піролізний процес триває мінімум протягом 30 годин після завантаження в неї в якості палива деревини, і не менше ніж 7 днів – використовуючи вугілля.
Для запуску газової фази роботи печі, температура всередині неї повинна бути не менше 450 градусів з максимальним порогом 1100 градусів. Тепер всередину камери необхідно подавати порційно повітря, кількість якого розраховується заздалегідь за спеціальною схемою. Краще спорудити додаткову камеру згоряння газів, що має розмір не менше 50 див. Мінусом такої споруди є відсутність можливості вручну керувати подачею повітря, відповідно, вимагаючи створення автоматизованої лінії контролю та регулювання температури всередині печі. Згідно з цими даними, апарат буде самостійно розраховувати і подавати потрібну порцію повітря.

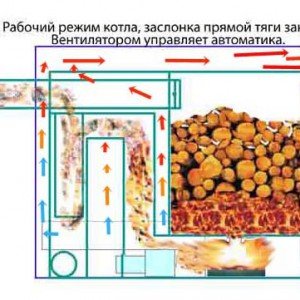

Схема роботи піролізної печі
Піролізне спалювання тягне за собою розкладання деревного палива на відходи твердого залишкового типу, кокс і газів. Змішується з порційно вступником киснем отриманий газ вступає в активну фазу реакції горіння.
У процесі робочого взаємодії піролізного газу з вуглекислим, відбувається модифікація токсичних речовин, при звичайній реакції горіння викидаються в атмосферу у великих кількостях. У разі їх участі в піролізних горінні, екологічність у такій печі набагато більше, ніж у стандартної.
Таким чином, піролізні печі для дому є одним з найкращих варіантів економічного обігріву приміщення.
Переваги такого типу печей

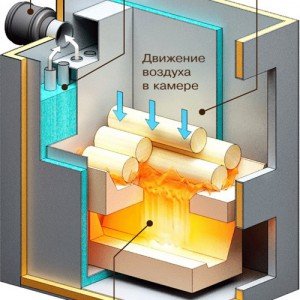

Переваги піролізної печі
Піролізна піч має надзвичайно високий коефіцієнт корисної дії, який перевищує величину 80% — таким чином, вона надає реальну можливість максимального економного витрачання органічного палива. Шляхом зміни автоматизованих налаштувань, ККД піролізної печі також піддається регулюванню.
Піролізні печі надають можливість також утилізувати відходи промислового виробництва – гуму, полімери та відходи деревообробної промисловості, однак пі використанні декількох видів палива одноразово, необхідно суворо дотримуватися 70-відсотковий бар’єр наявності деревних залишків.
Зважаючи на практично повне згоряння палива при високих температурах, викиди кінцевих продуктів горіння в навколишнє середовище є мінімальними; всередині печі практично не залишається сажі.
Автономний режим роботи дозволяє піролізної печі підтримувати високу температуру всередині топки протягом трьох діб без додавання нових паливних порцій.
Однак для повноцінної роботи піролізної печі і виключення надмірної задимленості вимагається дотримання суворого пропорційного співвідношення повітряної і паливної сумішей.
Недоліки печей піролізної очищення
Однак цей вид печей має свої мінуси.

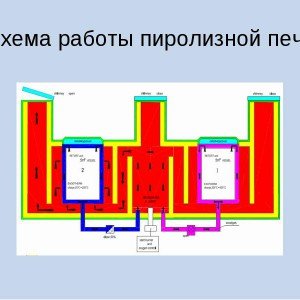

Схема роботи піролізного котла
Насамперед, потенційного користувача відлякує висока вартість піролізного готового агрегату. Однак, починаючи вже з перших днів роботи, економія від обігріву приміщення з допомогою печі піролізного типу стане очевидною.
Піч, чия робота влаштована на основі піролізу, вимагає безперервної подачі електроенергії для функціонування автоматизованої системи управління і підтримування бескислородного типу горіння.
Найголовніше, якщо погано просушену деревину покласти в піч піролізу буде неможливо досягти ніякими діями. Необхідно уникати високого ступеня паливної вологості. Пара, що виникає з вологи, що випаровується, розчиняється в піролізних парах, знижує ступінь згорянні палива.
Цей недолік усувається шляхом подачі в камеру згоряння вторинного повітря. Цей процес обумовлює посилення згоряння летких речовин і носить назву подвійного дуття.
Робота вентилятора додаткової тяги, що забезпечує великий піролізний котел додатковою тягою повітря, вимагає неодмінного існування електронної мережі, що робить неможливим використання такої печі в неэлектрофицированных місцевостях або в місцевостях, не забезпечених електричними ланцюгами безперервної роботи.
Виготовлення піролізних печей
Технологія виготовлення піролізної печі малої потужності.
Цегляну піролізні піч, має потужність 30 кВт, зігріваючою будинок розміром в 70 кв. метрів, цілком реально виготовити своїми руками. Для даного будівництва знадобляться:
- в районі 400 одиниць керамічної цегли або 100 – шамотної;
- лист сталі габаритами 6000 мм на 1500 мм товщиною не менше 4 мм;
- 3 чавунних колосника;
- вентилятор не менше 300 Вт потужності;
- піддувальна і топкова дверцята;
- важільний терморегулятор.
Монтажні роботи піролізної печі вимагають зварювальний апарат, електричну дриль і болгарки з великим і маленьким діаметром кола, електроди та термодатчик.
Також вимагатиме цілий набір труб – профтруба розмірами 800 на 400 мм і три стандартні труби, діаметром 57 мм, 32 мм і 159 мм
Не рекомендується виготовляти піролізні печі і різного храму, знайденого на задньому дворі або в сарайных складах. Всі піролізні печі, зібрані з таких матеріалів є піддослідними зразками, навіть незважаючи на те, що вони справно працюють. Матеріали, придатні для будівництва залізної печі, категорично не підходять для піролізу. Так що слід відразу позбутися від старих бочок, шматків труб і іншого залізного мотлоху, використання якого в будівництві ставить під загрозу всю ідею створення майбутньої печі.
Відсутність контролю над реакцією піролізного горіння перетворює цей тип печі в стандартну буржуйку, тому основною запорукою її майбутньої роботи є використання нової апаратури в начинці печі.
Для обігріву житла як не можна краще підходять котли системи «стоп-старт». Він вимагає встановлення автоматизованої системи контролю температури. Також окремою системою забезпечується процес порціонної подачі повітря в камері допалювання.
Укладання піролізної кутовий печі
Система «стоп-старт» призводить до складної роботи котла, що вимагає використання цілої системи заслінок і регуляторів.
Використання шамотної цегли веде до швидкого зносу печі в силу його особливостей з обов’язковою його заміною кожні два роки.
Товщина металу, що використовується в будівництві повітроводів, не впливає на ступінь його прогоряння – для піролізної печі є спеціальна сталь.
В суворих російських реаліях на даний момент з’явився ще один вид саморобних піролізних печей, які не потребують електрифікації. Тут камера газифікації знаходиться внизу, а допалювання – нагорі апарату – пристрій використовує природну тягу повітря, нагнітаючи нагріте в топці повітря в камеру допалювання, де до нього домішується вторинний повітря.
У нижню камеру кисень потрапляє через отвори за рахунок атмосферного розрідження – змішуючись в топці з піролізним газом, він вступають в экзотермическую окислювальну реакцію.
Отриманий газ згорає у верхній дожігательной камері, нагріваючи теплоносій. Кожна стінка такого котла виготовлена з жаростійкої сталі, що забезпечує повне згоряння палива в печі протягом 14 годин.
Тепер настав час перейти до інструкції як виготовляється піролізна піч з цегли своїми руками.
Кілька порад по створенню та роботі з піролізного печами
При дотриманні всіх вищезазначених рекомендацій і правил, піролізна піч, виготовлена своїми руками, прослужить довго і буде найбільш економічним варіантом індивідуального опалювання приміщення.
