Для відведення надлишків вологи передбачаються підсистеми для вентильованих фасадів, виконані на підставі сталевого каркаса. Завдяки простоті монтажу пристрій можна монтувати на стіни будинків в будь-який час року.

Фасадні підсистеми робляться з розрахунком на певний облицювальний матеріал – керамограніт, фіброцемент, натуральний камінь, композит, металлокассеты і сайдинг.

Підсистема для вентильованого фасаду: розбираємося в нюансахПідсистема для вентильованого фасаду: розбираємося в нюансах

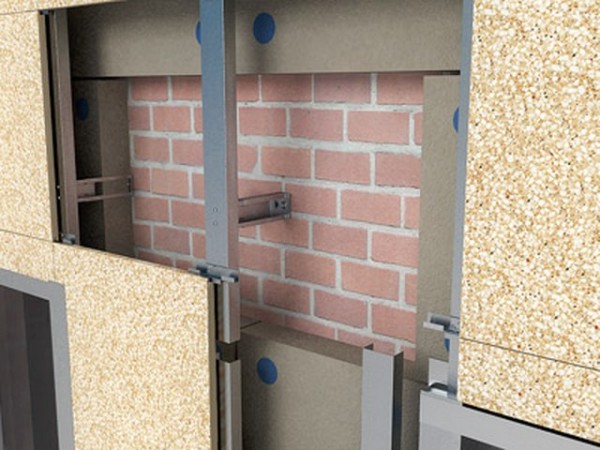

Підсистема для вентфасад в розрізі

Загальні поняття про вентиляційних підсистемах і монтаж

Які бувають вентсистеми і їх складові

  • Каркас для вентиляції зазвичай виконаний з оцинкованої сталі, яка буває з трьома видами забарвлення – стандартною, економною і порошкової. Як ви самі розумієте, від цього буде залежати і вартість виробу. Але є також алюмінієва підсистема для вентильованих фасадів, з таким же функціоналом, але, на відміну від сталі, такий метал не іржавіє і виходить, що термін служби такої конструкції буде прирівнюватися до експлуатаційного ресурсу самої будівлі.
  • Крім алюмінію і оцинкованої сталі для каркаса вентиляції, також використовується нержавіюча сталь і дерево. Останній матеріал, безумовно, досить специфічний, і його немає сенсу застосовувати в регіонах з вологим кліматом.

Підсистема для вентильованого фасаду: розбираємося в нюансахПідсистема для вентильованого фасаду: розбираємося в нюансах

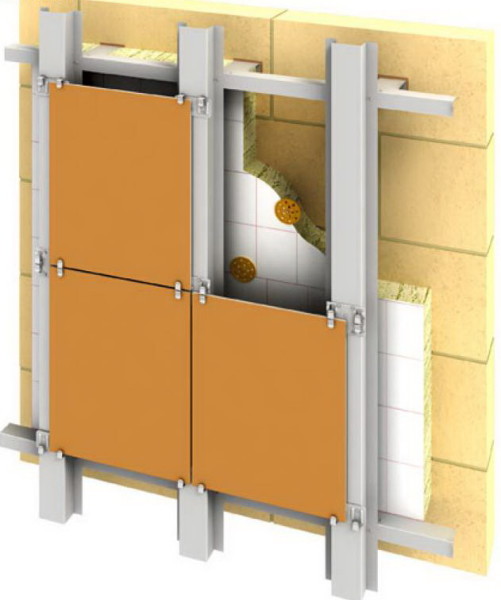

Кріплення фасадної вентсистеми

  • Підсистеми вентильованих фасадів можуть розрізнятися по своїй конструкції, в залежності від стану несучих профілів. Вони можуть розташовуватися або вертикально, або горизонтально, або в двох напрямках, утворюючи осередки. Положення профілів і відстань між ними буде залежати від структурних характеристик і розмірів облицювального матеріалу.
  • Найбільш технологічною можна назвати перехресне конструкцію вентсистеми, адже такий пристрій дозволяє облицювання будь-якими матеріалами, завдяки широким можливостям для їх кріплення. Для кріплення консолей каркаса використовуються анкерні дюбелі з нержавіючої або оцинкованої сталі.

Читайте також статтю про фасадної штукатурки Церезіт і технології його нанесення.

Монтаж вентсистеми

  • Як і будь-яка конструкція, підсистема вентильованих фасадів потребує розмітці для установки її на стіну. Як ми вже говорили, багато чого буде залежати від типу конструкції, а точніше, від облицювального матеріалу, який їй доведеться на собі нести. Один розмір залишиться незмінним – кріплення елементів на розі будівлі слід проводити на відстані не менш 10-15см від краю.

Підсистема для вентильованого фасаду: розбираємося в нюансахПідсистема для вентильованого фасаду: розбираємося в нюансах

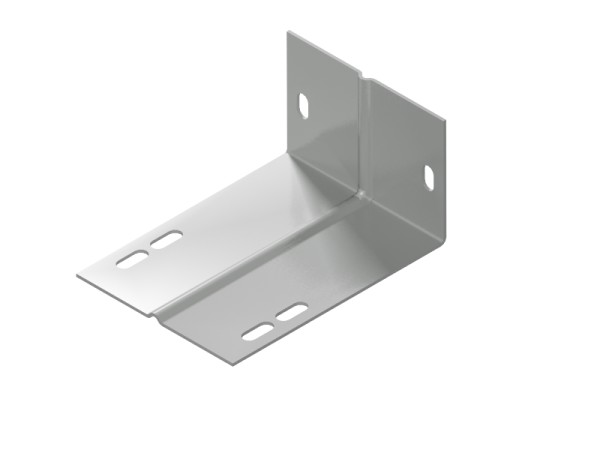

Опорний кронштейн

  • Для монтажу системи на стінку кріплять опорні кронштейни. Для цього спочатку з нанесеної розмітки висвердлюються отвори. Розмітку для отворів слід робити за рівнем, краще всього по вертикальній лінії, щоб всі кронштейни відповідали положенню профілю.

Підсистема для вентильованого фасаду: розбираємося в нюансахПідсистема для вентильованого фасаду: розбираємося в нюансах

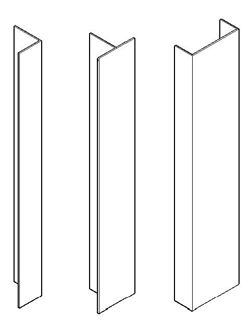

Види несучих профілів для вентсистеми (L-подібний, Т-подібний, П-подібний)

  • Для кріплення опорного кронштейна отвір в стіні видувається від пилу, під консоль підставляється поролонова прокладка, і тільки після цього він прикручується анкерним дюбелем. Для загвинчування болтів краще всього застосовувати шуруповерт з відповідною насадкою. Опорні консолі бувають Г-образні і П-образні, в залежності від цього змінюється і вигляд перехідною вставки для кріплення профілю і сам профіль теж може бути різної конфігурації.

Підсистема для вентильованого фасаду: розбираємося в нюансахПідсистема для вентильованого фасаду: розбираємося в нюансах

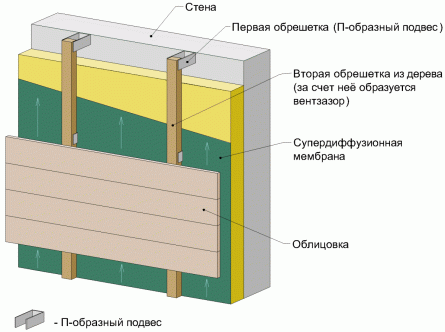

Система кріплення профілю для каркаса вентфасад

  • На опорному кронштейні є пази для регулювання вставок, тобто, задвигая або висуваючи вставку, ви зможете нівелювати профіль, усуваючи нерівності стіни. Є також вставки з рухомим компенсатором, це плоске пристосування для профілю, який може відхилятися на 20⁰ в різні сторони. Такий пристрій дуже зручно на нерівних стінах, коли консоль не може бути встановлена строго паралельно лінії землі і рухлива планка щільно прилягає до профілю.

Підсистема для вентильованого фасаду: розбираємося в нюансахПідсистема для вентильованого фасаду: розбираємося в нюансах

Утеплення стіни будинку під вентсистему зі звукоізоляцією

  • Для утеплення стіни своїми руками можна використовувати пінопласт або мінеральну вату (базальтову, шлакову або скловату). На утеплювачі, в місці, де він буде надіватися на консоль, слід зробити прорізи – будівельним ножем робиться хрестоподібне розсічення. Коли панель або рулон утеплювача надівається на кронштейн, то в місцях розрізу матеріал буде стовбурчитися, тому його потрібно заправити назад, щоб не залишати оголених місць.

Підсистема для вентильованого фасаду: розбираємося в нюансахПідсистема для вентильованого фасаду: розбираємося в нюансах

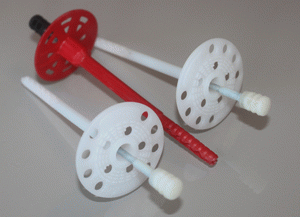

Грибки-дюбелі

  • Після установки утеплювача його потрібно закріпити грибками-дюбелями (див. фото), по 4-5 штук на 1м2, а якщо вам потрібна додаткова звукоізоляція будівлі, то її потрібно робити відразу після утеплення, до встановлення несучих профілів. Для цього можна скористатися професійними звукоизоляторами, наприклад, Тексаунд, який не поглинає, а відображає шум. Таким чином, у вас вийде ідеальний шумовий бар’єр – Tecsound буде відображати звукову хвилю, а її залишки розчиняться в утеплювачі.

Рада. Якщо в якості утеплювача ви використовуєте мінеральну вату, то при свердлінні стіни крізь утеплювач вона буде накручуватися на свердло. Тому в місці монтажу грибка зробіть ножем хрестоподібне розсічення і розсуньте пальцями вату до утворення отвору 3-4см в діаметрі.

Якщо підсистема фасаду утеплюється пінопластом, то можна обійтися без гідроізоляції, але панелі слід фіксувати не тільки на грибки, але і на клей для пінопласту, або для керамічної плитки. Для монтажу звукоізолятора теж зручніше використовувати пінопласт, так як саму мембрану потрібно садити на клей.

  • Після установки утеплювача і звукоізоляційної мембрани переходьте до встановлення несучих профілів. Напрямні профілі до рухомої вставці консолі зазвичай кріпляться за допомогою заклепок, хоча можна використовувати саморізи по металу.

См. також статтю про мокрій штукатурці фасаду.

Висновок

Ви, безумовно, вже продумали, чим будете облицьовувати будинок, і фасадна підсистема розрахована на певний обробний матеріал. Найголовніше, щоб всі профілі виявилися встановленими за рівнем і якщо де-небудь є упущення, то ви зможете виправити це, регулюючи рухому вставку.

Читайте також про облицювання фасадів сайдингом.
