Підрозетник для гіпсокартону – розміри і установка

Підрозетник — це своєрідна прокладка між механізмом електричної розетки і стіною. Якщо розетка була встановлена без застосування цього пристрою, то з часом гіпсокартонна стіна, в місцях з’єднання з розеткою, злегка деформується, кріплення розхитується, і розетка, в один момент, просто вивалюється з свого гнізда.

Підрозетник дозволяє уникнути такої неприємності і надійно фіксує розетку або вимикач у порожнині стіни.

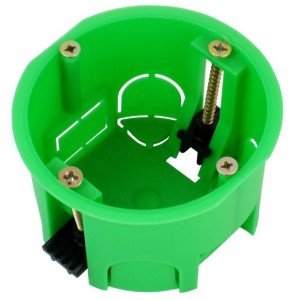

При установці в гіпсокартонні стіни, підрозетники додатково закріплюється спеціальними «вушками» за внутрішню поверхню листа гіпсокартону.

Підрозетник для гіпсокартону   розміри і установка

Вибір підрозетника

Для того щоб вибрати підрозетники, який прослужить довгі роки, необхідно правильно визначити з якого матеріалу має бути встановлено це пристрій у вашому домі.

Якщо у вашому помешканні бетонні стіни, то установка пластикового підрозетника, дозволить зробити якісний монтаж розетки або вимикача.

Якщо виникає необхідність монтажу прихованої проводки в дерев’яному будинку, то за правилами протипожежної безпеки можлива установка тільки металевого пристрою.

Гіпсокартонні стіни проводиться монтаж тільки підрозетників, які призначені для установки в порожніх стінах.

Такі пристрої мають спеціальні затиски, які надійно фіксують їх в гіпсокартонній стіні.

Розміри

Від діаметра розетки або вимикача залежить вибір підрозетника. Подвійна розетка або вимикач встановлюються в один підрозетники, що значно скорочує обсяг робіт по свердління бетону або гіпсокартонного листа, сприяє економії місця і скорочення матеріальних витрат на установку.

Діаметр підрозетника повинен бути трохи більше максимального значення довжини і ширини внутрішньої частини розетки.

Глибина вибирається таким чином, щоб повністю помістилися внутрішня частина розетки або вимикача, а також запас мідного дроту, до якого підключена розетка.

Упор необхідний для здійснення надійного монтажу розетки.

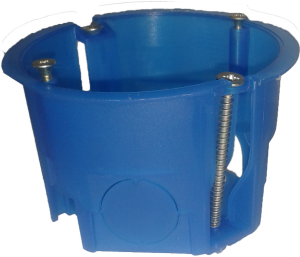

Установка

Установка починається з розмітки передбачуваного місця монтажу розетки.

Після того як місце буде правильно вибране, потрібно просвердлити в гипсокартоне отвір свердлом 6 мм.

Потім за допомогою перфоратора і спеціальної насадки діаметром 68 мм робиться наскрізний отвір в гіпсокартонній стіні.

Підрозетник для гіпсокартону   розміри і установка

Під час проведення цієї операції слід дотримуватися обережності і не докладати надмірних зусиль до інструменту, інакше може статися розрив гіпсокартонного листа, що потребуватиме додаткових витрат на усунення цього небажаного ефекту.

Якщо немає можливості провести роботи з допомогою електричних приладів, поглиблення для цього пристрою робиться вручну за допомогою будівельного ножа.

Перш ніж приступити до такої роботи слід обвести маркером підрозетники, який щільно притискається до передбачуваного місця установки, і по контуру, який вийшов на стіні, вирізається необхідне поглиблення.

Для того щоб не виникло проблем при монтажі розетки, підрозетники повинен повністю поміщатися в призначеному для нього поглибленні.

Після того як посадочне місце для пристрою буде готове, підведений електричний кабель вводять в підрозетники.

Для цього необхідно видавити надрезанное отвір у подрозетнике з боку підведеного кабелю. Потім пристрій надійно фіксується гіпсовим розчином у порожнині стіни.

Коли розчин повністю висохне, підрозетники буде готовий до установки розетки або вимикача.

З’єднання

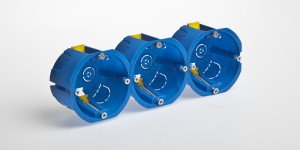

Якщо потрібна установка декількох розеток і вимикачів в ряд, то монтується блок, що складається з кількох підрозетників.

Таке розташування може бути дуже зручно при підключенні декількох електричних приладів.

Необхідність у такому вигляді блоку часто виникає на кухні, де такі побутові прилади як холодильник, повинні бути підключені до електромережі постійно, внаслідок чого одна розетка буде постійно зайнята.

Підрозетник для гіпсокартону   розміри і установка

При установці блоку розеток на кухні місце над стільницею буде найбільш підходящим для цієї мети. У цьому випадку стандартної довжини шнура електрочайника, мікрохвильової печі або міксера, буде достатньо для зручного підключення електроприладу.

Як вже було описано вище монтаж починається з передбачуваного місця розмітки блоку підрозетників.

Електричний кабель, у разі організації блоку розеток, підводиться тільки в одному місці, після чого відбувається наскрізне розміщення кабелю від одного підрозетника до іншого.

Сьогодні для організації такого блоку, досить придбати пластикові підрозетники, які можуть з’єднуватися між собою.

Поглиблення в стіні для установки робиться такого розміру, щоб зчленовані пристрою вільно помістилися в установчому місці і при цьому були повністю занурені у порожнину стіни.

У кожному подрозетнике слід продавити надрізані отвори навпаки з двох боків, крім останнього пристрою.

Гіпсовим або бетонним розчином блок фіксується в стіні. Якщо в процесі фіксації частина розчину потрапила всередину підрозетників, то видалити розчин буде набагато простіше після його затвердіння.

Популярні виробники

На сьогоднішній день на ринку існує величезна кількість підрозетників. Найпопулярніші пристрої фірм-виробників будуть представлені нижче.

Підрозетник для гіпсокартону   розміри і установка

  • Коробка монтажна для прихованої установки розетки 2332 UJBS відомої шведсько-швейцарської фірми «ABB» виготовлена з якісного пластика. Підрозетник може бути встановлений як в бетонну стіну, так і вмонтований у гіпсокартон, при цьому здійснюється надійне кріплення підрозетника з допомогою спеціальних вушок.
  • Коробка монтажна GUSI ELECTRIC 68 мм — продукція російської фірми «GUSI ELECTRIC». Є однією з недорогих і якісних на російському ринку. Може використовуватися в бетонних, цегляних і гіпсокартонних стінах.
  • Коробка монтажна Dr. HD (ID 9288) китайської фірми «Dr.HD». Якість продукції цієї фірми знаходиться на високому рівні, пристрій має квадратну форму, що дозволяє об’єднати декілька підрозетників в один блок, для розміщення розеток в один ряд.
  • Установочна коробка HEGEL 68х60мм КУ1205 — продукція вітчизняної фірми «HEGEL» – вітчизняна компанія, яка з’явилася в 2006 році. Спеціалізується компанія на виробництві електротехнічної продукції найвищої якості і підрозетник HEGEL 68х60мм КУ1205 не є винятком. Особливість цієї моделі полягає в наявності металевих лапок, які дозволяють здійснити надійне кріплення в порожнистої гіпсокартонної стіні. Крім того, є
    можливість об’єднати декілька штук в один модуль, що дозволяє без праці обладнати блок розеток на кухні.
  • Підрозетник СП 80х45 ГСК Ruvinil 10174 – бренд російського заводу Рувинил. Якісний підрозетники, який можна застосовувати як в бетонних стінах, так і в гіпсокартоні. Вартість продукції не висока, але дуже якісний товар. Підрозетник може бути об’єднаний в модулі для блочного монтажу.
  • GUSI СЗМ1.1 — продукція російського виробника, відрізняється якісним пластиком і можливістю установки в бетонні стіни, так і перегородки з гіпсокартону.
  • С3Е3 — продукція російської фірми. Ідеально підходить для проведення електротехнічних робіт в порожніх стінах з гіпсокартону. Виготовлений з вогнетривкого поліпропілену, що особливо важливо при монтажі силових електричних елементів мережі 220 В. Пристрій оснащений двома саморізами для закріплення в гіпсокартонних стінах з допомогою «вушок».
  • Бліц-поради

  • При монтажі перегородок з гіпсокартону слід заздалегідь подбати про проведення проводки з металевого профілю спеціальної гофрованої труби. Якщо цегляні або бетонні стіни обшиваються гіпсокартонними листами, то в цьому випадку проводка силового кабелю здійснюється в просторі між стіною і гіпсокартоном.
  • Якщо планується проведення капітального ремонту, то слід оцінити стан розеток і підрозетників, при виявленні проблемних пристроїв набагато зручніше провести їх заміну під час ремонту, чим займатися такою «брудною» роботою після фінішної обробки квартири.
  • Підрозетник коштує зовсім не дорого, але навіть серед такого виду пластмасової продукції можна зустріти моделі, які не відповідають стандартам якості і безпеки, тому купувати слід тільки продукцію відомих фірм, а також вимагати у продавців необхідні документи на товар.
