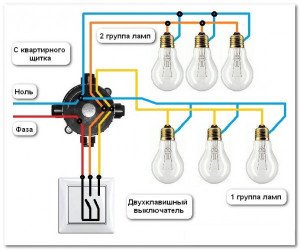

Двоклавішний вимикач найчастіше використовується в квартирах для підключення люстр (на фото зображена 5-ріжкова), а також точкових світильників, що розміщуються на стелі. За допомогою двохклавішного вимикача можна робити керування освітленням максимум двох груп. Одна клавіша управляє однією групою лампочок або точкових світильників, а друга – інший.
Варто відзначити, що кількість лампочок або точкових світильників у всіх групах може варіювати від однієї до восьми і більше (в залежності від бажання і від схеми підключення). Давайте докладніше ознайомимося з тим, як правильно підключити (расключить — термін електриків) двоклавішний вимикач в приватному будинку або квартирі з різними системами заземлення. Варто відзначити, що підключення самого вимикача не відрізняється, але є невелика різниця в розподільних коробках.
Схема підключення 2-клавішного вимикача в будинку з системою заземлення TN-C
Дана система заземлення є найпоширенішою і старої, вона існує в нашій країні довгий час і, на жаль, продовжує існувати до цього дня.

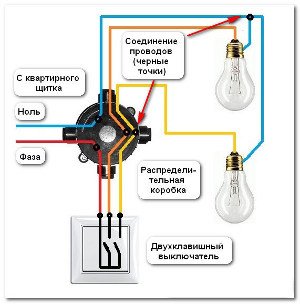

Погляньте на подану нижче схему двохклавішного вимикача в квартирі з системою заземлення TN-C.
Отже, в розподільну коробку з електричного щитка надходить живлення у вигляді 2 проводів:
- нуль (синій провід)
- фаза (червоний провід)
- Провід червоного кольору в розподільній коробці з’єднаний з проводом аналогічного кольору, який йде на загальний контакт вимикача. З двохклавішного вимикача виходять кілька проводів (жовтий та помаранчевий).
- Жовтий провід проходить в розподільну коробку і там з’єднується з проводом аналогічного кольору, який призначений для першої групи ламп або світильників.
- Оранжевий провід, у свою чергу, проходить в розподільну коробку і з’єднується всередині неї з таким же дротом, що йде на другу групу лампочок або світильників.
- Синій провід (нуль) надходить у розподільчу коробку з електричного щитка, а в ній вже з’єднується з нулем, який йде на групи лампочок. Нулі відразу ж ідуть на світильники, а вимикач виробляє комутування виключно фаз різних груп лампочок.
Ви задумали встановити в своєму будинку або квартирі прохідні вимикачі і не знаєте як це зробити правильно. Вам допоможе схема підключення прохідного двохклавішного вимикача.
Якщо ви замислюєтеся зробити газове опалення в заміському будинку, то познайомитися з особливостями вибору та встановлення газових котлів вам допоможе ця стаття.
Два останніх проводу являють собою комутовані фази для певних груп лампочок (світильників).
Важливо знати, що для з’єднання проводів в коробці рекомендується використовувати клемники Wago (самозажимное з’єднання), але можна скористатися й іншими способами з’єднання проводів, приміром, опресовування, пайка, зварювання, а також болтові і гвинтові з’єднання.
Якщо порахувати дроти, заведені в розподільну коробку, згідно схемі з системою заземлення TN-C, то їх повинно бути вісім:
- Два з електричного щитка (нуль і фаза)
- Три на світильники або лампи (два комутовані фази з вимикача і загальний нуль)
- Три на вимикач (два комутовані фази кожної групи і загальна фаза)
Проте варто зауважити, що дротів не завжди може бути вісім. Наведений приклад схеми підключення подвійного вимикача буде підходящим для випадку, коли лампочки зосереджені в одному місці, наприклад, в люстрі. У випадках, коли один світильник розташований в одній кімнаті, а другий – в інший, проводів налічується більше, оскільки на кожну групу буде йти свій кабель або провід. У ньому до кожного споживача буде йти своя пара: фаза і нуль, у цьому випадку ми отримуємо два дроти на вводі з щитка, три вимикача: постійна фаза і два комутовані, і дві пари фаза-нуль від споживачів, разом дев’ять проводів.
Фахівці рекомендують користуватися кольоровим маркуванням проводів в процесі їх підключення!
Схема підключення 2-клавішного вимикача в будинку з системою заземлення TN-S/TN-C-S
Система заземлення ТN-S виникла у далеких сорокових роках минулого сторіччя. Вперше її почали застосовувати на території Європи, донині нею користується більшість країн СНД.
Принцип системи заземлення TN-C-S базується на поділі РЕN-провідника в певному місці та подальшому з’єднанні його з споживачем за допомогою двох окремих провідників:
Якщо у вашому будинку електропроводка з системою заземлення TN-S або TN-C-S, то замість двох проводів в розподільній коробці буде три дроти, а саме:
- нуль (синій провід)
- фаза (червоний провід)
- захисний (жовто-зелений провід)
Дізнайтеся про те, як вибрати перетин кабелю по струму. Від правильно проведених розрахунків і зробленого вибору залежить безпека експлуатації електропроводки у вашій квартирі або заміському будинку.
Як правильно розрахувати необхідну перетин кабелю можна дізнатися з цієї статті.
Варто використовувати електричне опалення для заміського будинку. Знайти відповідь допоможе ця стаття.
В даній ситуації схема підключення двохклавішного вимикача повинна виконуватися в точності, як і попередня. Варто звернути увагу лише на одне розходження – РЕ, додатковий захисний провідник, що підключається всередині розподільної коробки до загального захисного РЕ провідника, який йде на корпус люстри або світильників.
Зверніть увагу, що всі вимикачі (одноклавішний, двоклавішний, а також трьохклавішні) у будь-якому випадку повинні розривати не нуль, а саме фазу.
Все це необхідно робити строго у відповідності з інструкцією з метою електробезпеки. Припустимо, що в разі заміни лампочки у світильнику або люстрі необхідно вимкнути вимикач, щоб усунути потенціал фази (напруга) усередині патрона. Якщо ж випадково все переплутати, приміром, комутувати вимикачем нуль, при заміні звичайної лампочки в патроні буде залишатися небезпечний потенціал фази, іншими словами, напруга.
У такому випадку неминучий нещасний випадок, що стався в результаті сильного впливу на людський організм електричного струму. Саме тому фахівці настійно рекомендують дотримуватися крайню обережність у процесі підключення двохклавішного вимикача своїми руками, а також діяти в суворій відповідності з інструкцією. Тепер ви знаєте як двоклавішний вимикач приєднати до проведення вашої квартири або заміського будинку. Користуючись порадами майстрів, можна швидко і легко зробити всі роботи самому, заощадивши гроші.
