Підйомні ворота для гаража своїми руками: креслення з розмірами, матеріали, покрокова відео-інструкція

Кожному власнику гаража хочеться обладнати його надійними і міцними воротами.

У наш час все більшою популярністю стали користуватися підйомні ворота для гаража. Завдяки спеціальному механізму їх стулки піднімаються вгору, відкриваючи дверний проріз.

Це значно полегшує відкривання воріт в зимовий період та економить корисну площу гаража як всередині, так і зовні.

Підйомні ворота, виготовлені промисловими підприємствами, які найбільш повно відповідають цим вимогам.

Але якщо детально вивчити керівництва з виготовлення таких воріт, то цілком можна впоратися з цією роботою самостійно.

У даній статті ми докладно розповімо про послідовність складання і монтажу підйомних гаражних воріт своїми руками, а також про їх автоматизації.

Зміст:

Види воріт
Підйомно-секційні ворота
Підйомно-поворотні ворота
Можна виготовити підйомні ворота своїми руками
Пристрій підйомно-поворотних воріт
Матеріали і інструменти
Послідовність виготовлення покроково
Системи автоматизованого привода
Типи приводів для автоматизованого відкривання

Зміст

Види воріт

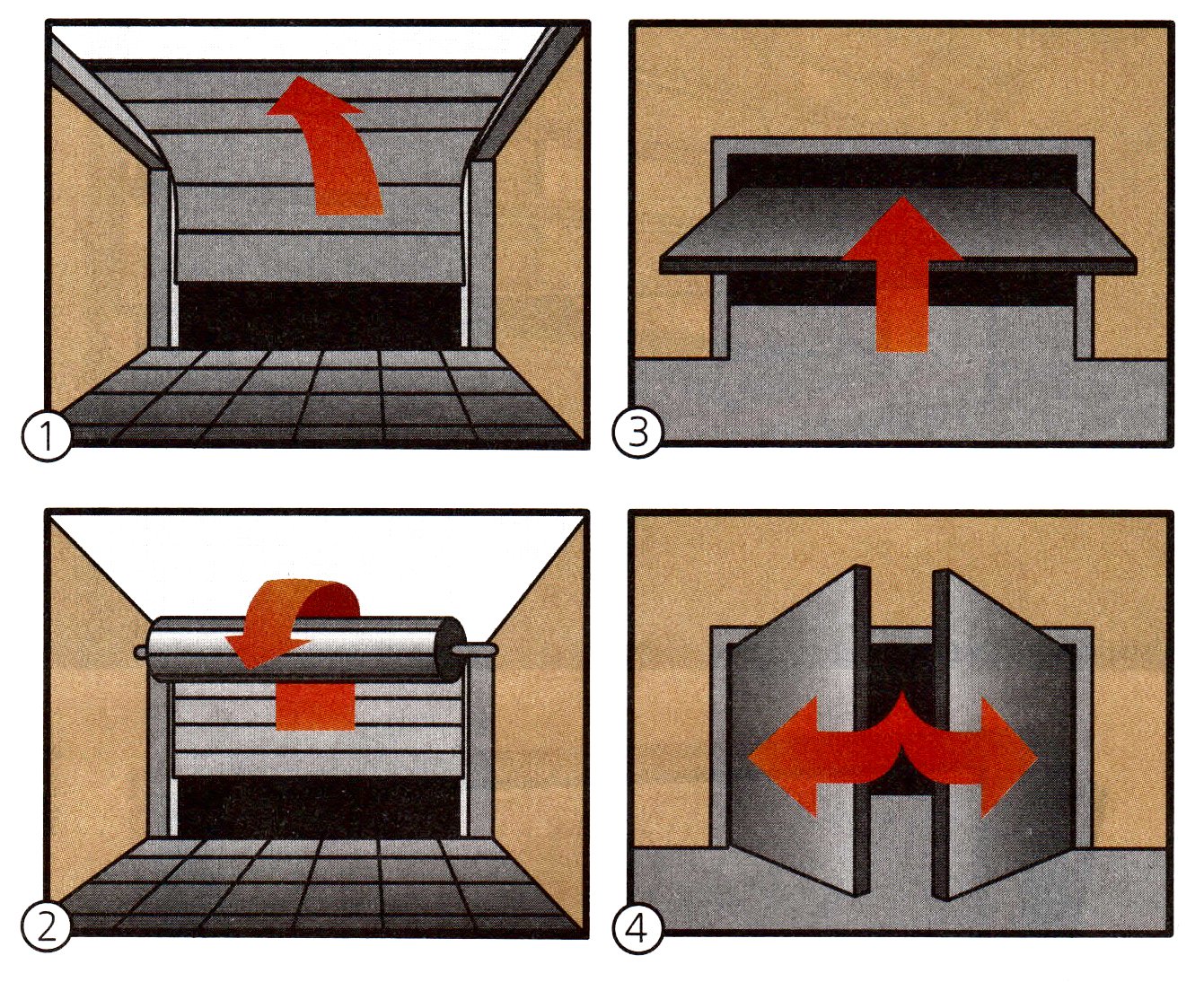

Найчастіше для установки в гараж використовують підйомно-секційні і підйомно-поворотні ворота.

Розглянемо докладніше кожен з цих типів воріт.

Підйомно-секційні ворота

Відмінною рисою цього типу воріт є те, що їх стулка збирається з окремих панелей.

При відкриванні підйомно-секційних воріт панелі з роликовим направляючим йдуть углиб приміщення гаража.

Позитивні особливості підйомно-секційних воріт:

Простота експлуатації і догляду за ними;
Безшумність роботи;
Легкість вбудовування автоматизованої системи відкривання/закривання.

Недоліки:

Складність при виготовленні і монтажі;
Мала міцність.

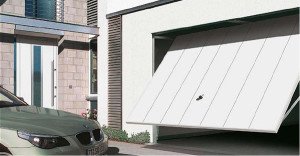

Підйомно-поворотні ворота

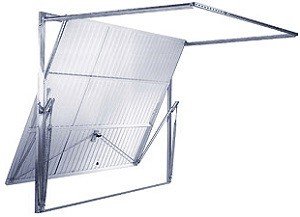

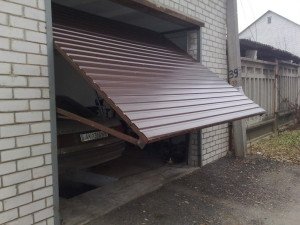

Стулка підйомно поворотних воріт є цілісною і при відкриванні повертається на 90 градусів, за допомогою спеціального важільно-шарнироного механізму.

Принцип дії цього механізму описаний нижче.

Переваги підйомно-поворотних воріт:

Висока зламостійкість;
Більш проста конструкція, доступна для самостійного виготовлення.

Недоліки:

Складність монтажу;
Ненадійність роботи механізму при низьких температурах навколишнього середовища.

Можна виготовити підйомні ворота своїми руками

Підйомно-секційні ворота вимагають дуже високої якості збірки.

Це можливо лише в умовах спеціалізованого підприємства. Тому краще придбати підйомно-секційні ворота від виробника і заощадити за рахунок самостійного монтажу.

Такі ворота доведеться закривати вручну. Пояснюється це тим, що спеціалізовані приводи для переміщення секцій вимагають точної наладки і настройки, яка під силу тільки фахівцям.

У той же час для саморобних підйомно-поворотних воріт доведеться затратити кошти лише для придбання матеріалів і комплектуючих.

Складання і регулювання таких воріт цілком доступна і в умовах власної майстерні.

Надалі будуть розглянуті послідовність і етапи виготовлення підйомно-поворотних воріт.
При будівництві гаража своїми руками, слід продумати влаштування фундаменту і даху майбутньої будови.
Як своїми руками зробити стрічковий фундамент, читайте тут.

А зі змісту цієї статті, Ви дізнаєтеся про правила будівництва односхилого даху.

Пристрій підйомно-поворотних воріт

У більшості випадків такі ворота складаються з наступних елементів:

Каркасу – опорної частини воріт;
Підйомною стулки, укладеного в сталеву раму;
Вузла поворотної пружини – для ручного закривання воріт;
Механізму переміщення стулки.

Зверніть увагу! Не варто виготовляти стулку з цілісного масиву дерева: вага її більше, ніж у стулки з профлиста. Одночасно виникне небезпека набухання деревини під впливом атмосферної вологи.
Каркас воріт із сталевих або дерев’яних балок виготовляється за розмірами отвору в гаражі.

Найкращими матеріалами для виготовлення стулки вважаються або стандартні сендвіч-панелі (використовувані при зведенні стін будинків), або звичайні дощаті щити, між якими прокладається шар листового утеплювача.

З протипожежних міркувань для утеплення рекомендується використовувати пінополістирол або базальтову вату.

Щоб підвищити антикорозійну стійкість, конструкція воріт обшивається цинкованным сталевим листом. Сучасний зовнішній вигляд воріт додадуть пластикові панелі, якими слід облицьовувати стулку.

Поверхня стулки можна покрити оцинкованими листами профнастилу. Це підвищить протипожежні показники воріт.

Важливим є вибір типу механізму для переміщення стулки.

Найчастіше застосовуються:

Шарнірно-важільний механізм, його основу складають два важелі, які з допомогою шарнірів, рухаються в спеціальних напрямних;

Механізм, що використовує для відкривання стулки противаги, які підвішуються на тросах і через систему блоків переміщують стулку. Конструкція виходить більш простий у виготовленні і монтажі, але зате більш матеріаломісткою, що вимагатиме посилення рами воріт.

Матеріали і інструменти

Для будівництва підйомно-поворотних воріт нам будуть потрібні:

Будівельний рівень і рулетка;
Набір викруток і гайкових ключів;
Електродриль з комплектом свердел;
Зварювальний апарат.

Асортимент необхідних для виготовлення воріт матеріалів складуть:

Сталевий профіль (куточки або швелери) для виготовлення напрямних елементів і шарнірів;
Противаги (вдалим варіантом було б придбання стандартного противаги, наприклад, від списаного ліфта, але підійдуть і відповідні за параметрами чавунні заготовки);
Профільна труба, в яку буде заводитися трос кріплення противаги;
Сталеві закладні деталі (кронштейни, куточки);
Сталеві направляючі полози;
Цільний сталевий трос;
Гумові ущільнювальні профілі;
Матеріали, з яких буде виготовлятися стулка воріт;
Поворотні пружини;
Сталеві накладки для обробки.

Послідовність виготовлення покроково

Виготовлення підйомно повортных ворт включає в себе наступні етапи:

Збірка П-образної коробки воріт. Вона складається з трьох сталевих або дерев’яних брусів, які заглиблюються в цементну стяжку підлоги гаража на відстань не менше 20 мм. Горизонтальний брус закріплюється сталевими пластинами або косинцями;

Монтаж направляючих шарнірів. Під стелею гаража виробляється установка верхнього кронштейна. Щоб механізм не заклинювало, кронштейн повинен вільно переміщатися по стулці. Верхній кронштейн зазвичай пристрілюють монтажними сталевими штирями до панелі перекриття гаража. До нього за допомогою болтів приєднується два шарніра (для рухливості стулки воріт), довжина яких підбирається індивідуально з урахуванням необхідного ходу стулки;

Збірка самої стулки. Спочатку із сталевих куточків зварюється рама, розміри підбираються в залежності від довжини і ширини дверного отвору і проектованої стулки. Після перевірки її розмірів, в ній розміщують щит з ущільнювачем або сендвіч-панелі, прикріплюючи їх саморізами. Далі виконується монтаж зовнішніх стандартних гумових ущільнювачів. По периметру рами вставляють стрічку ущільнювача. При складанні стулки слід продумати розташування і розмір місця для замку;

Монтаж направляючих профілів (рейок), які заводяться ролики шарнірного механізму. Напрямні профілі потрібно розташувати під стелею, ліворуч і праворуч від верхнього кронштейна. Після монтажу слід перевірити плавність переміщення роликів;

Попередня установка зібраної стулки в отвір. Далі потрібно розмітити місця закріплення шарнірів підйомного механізму в стулці воріт;

Попереднє прикріплення шарнірів саморізами до стулки. При повному ході стулки важелі повинні вільно, без заїдань ковзати в направляючих. В іншому випадку потрібно перевірити чи правильно встановлені важелі: вони завжди повинні розташовуватися паралельно відносно один одного. При необхідності коригують місце кріплення важелів до стулці і остаточно закріплюють шарніри;

Встановлення зворотних пружин або противаг на направляючий кронштейн. Пружини повинні розташовуватися як ліворуч, так і праворуч від стулки. Як і у випадку з шарнірами для направляючих профілів, потрібно встановити їх паралельно. Зворотні пружини повинні повністю закривати ворота. Якщо цього не відбувається, досвідченим шляхом підбирають необхідний вага противаг;

Штукатурення стиків звичайним цементним розчином і закріплення сталевих накладок на торцевих ділянках полотна воріт за допомогою саморізів. Сталеві накладки є декоративним доповненням готових воріт і захищають полотно від корозії.

Установка гаражних замків.

Радимо! Щоб в гаражі було тепліше, дверне полотно можна обклеїти пінопластом.

Системи автоматизованого привода

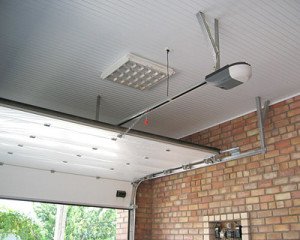

Зручність і комфорт користування гаражними воротами значно збільшиться, якщо встановити автоматичну систему їх відкривання на дистанційному управлінні.

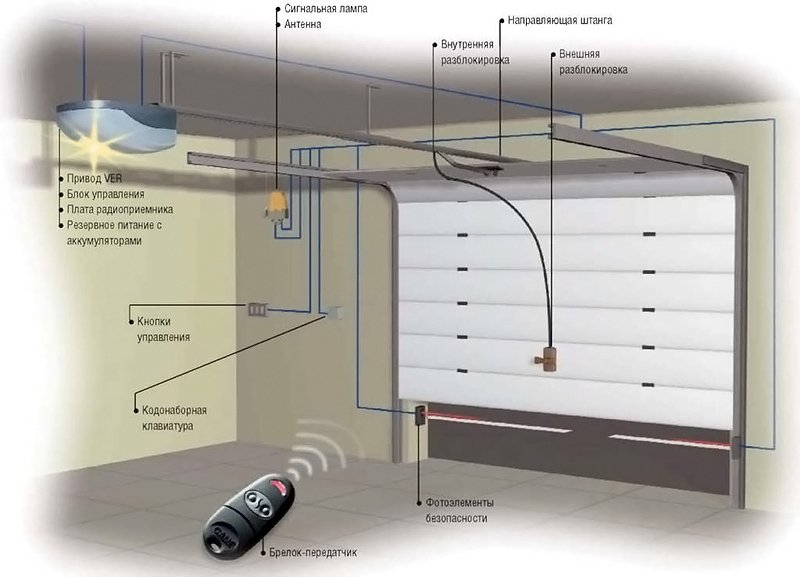

Принцип дії привода полягає в наступному:

На одній з стійок коробки воріт монтується перемикач режимів або цифровий блок управління, згідно з інструкцією до нього. Він буде передавати керуючий сигнал на ланцюгову передачу, з’єднану з поворотним механізмом;

До нижньої частини коробки встановлюються керуючі фотоелементи, а у верхній рамі — сигнальна лампочка;

Сигнал від пульта дистанційного керування надходить на блок і включає електропривод підйому стулки.

Слід знати! Купуючи привід для автоматичного відкривання воріт, слід уважно вивчити інструкцію з монтажу та уточнити для яких типів воріт його можна застосувати!

Типи приводів для автоматизованого відкривання

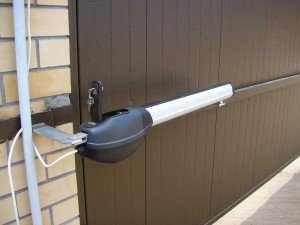

Судячи з відгуків споживачів, найбільшим попитом користуються:

Приводи DoorHan (Дорхан, Німеччина) з двигунами від італійської компанії FAAC D600/1000;
Приводи Allmatic (Оллматик, Італія);
Приводи від «КАЅ Lock» (Росія);
Приводи САМЕ (Італія);
Приводи Alutex (Алютекс, Білорусь).

Тип і розмір приводу варто підбирати, орієнтуючись на вагові характеристики і габаритні розміри виготовлених воріт.

Слід уважно вивчити той набір вигод, які забезпечує конкретний тип приводу.

У їх числі можуть бути дистанційне радиооткрывание замку, можливість працездатності при знижених температурах навколишнього повітря, зручність сервісного обслуговування і т. д.

Ціни на вироби доцільно уточнювати з менеджерами компаній, що займаються реалізацією таких систем.

Наприклад, для приводів Алютекс діапазон цін залежно від комплектації коливається в межах 8000…22000 руб,для імпортних приводів 10000…41000 руб. (ціни вказані без вартості монтажних робіт, які уточнюються з фірмою, що надає дані послуги).
Привід автоматичного відкривання можна встановити не тільки в гаражі, але і на стулках воріт огорожі. Слід подбати про безпеку вашого ділянки, так як привід працює від електрики.
Про те, як зробити паркан з профлиста, Ви дізнаєтеся в наступній нашій статті.

А в цій статті ми розповімо Вам про те, як правильно заземлити ділянку.

Про те, як змонтувати підйомно-поворотні ворота своїми руками, Ви зможете подивитися в цьому відео:
