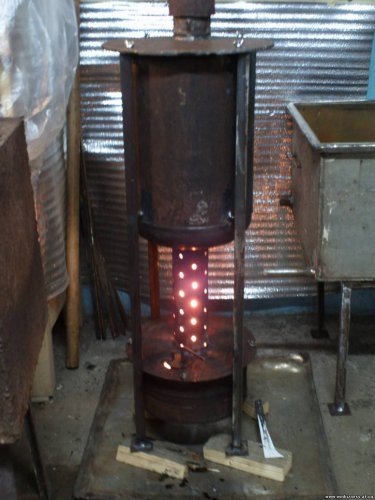

Піч на відпрацьованому маслі своїми руками - як зробити і принцип роботи

У місцях, де відсутнє централізоване опалення, гостро постає проблема обігріву приміщень. Існують різні сучасні технічні рішення цієї проблеми, наприклад, теплові гармати, однак їх конструкція досить складна і, до того ж, вони споживають багато електроенергії, що відчутно б’є по кишені власника.

Рішення проблеми – зробити пічку на органічному паливі. Пропонована стаття містить докладний посібник з самостійного виготовлення, експлуатації та обслуговування печі, що працює на відпрацьованому маслі. Причому для її виготовлення не потрібно ніяких спеціальних інструментів чи матеріалів.

Зміст

Принцип роботи печі

Пропонована піч являє собою пристрій, процес горіння палива (відпрацьованого масла) в якому відбувається у двох стадіях:

У першої (нижньої) камері масло горить і виділяє горючий газ;

Горючий газ надходить у другу верхню камеру згорання, шляхом змішуючись з киснем у прохідній трубі (принцип ежекції) де і згоряє. При цьому температура в камері досягає 900 °С.

У пропонованій конструкції використовується широко відомий принцип «піролізу» — термічного розкладання важких фракцій палива на більш легкі, що значно збільшує повноту згоряння.

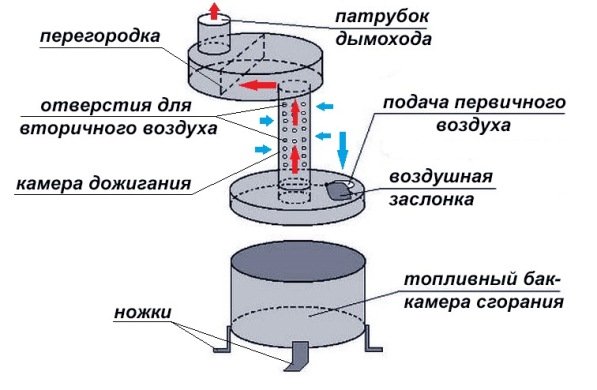

Принцип роботи печі на відпрацьованому маслі

Конструкція печі

Піч складається з наступних основних вузлів:

Нижній камери згоряння, в якій відбувається первинне горіння масла. Вона також служить в якості ємності для палива. На нижній поверхні камери є опори для установки печі, а на верхній два отвори: один у центрі, в яке вваривается ежекторна труба, а друге, зміщене до краю для заправки печі паливом і регулювання продуктивності;
Перфорованого ділянки труби, що з’єднує верхню і нижню камери згоряння. У неї, через отвори зовні надходить кисень, необхідний для процесу піролізу.
Верхньої камери згоряння, в якій відбувається допалювання газу

Як і будь-який пристрій, піч має свої переваги і недоліки.

Переваги:

Мінімальна вартість палива;
Простота виготовлення і доступність матеріалів;
Високий к. п. д. (до 80%);
Низьке споживання палива (0.5-2 л/год);
Хороша автономність (необхідно лише періодично додавати паливо у процесі роботи);
Невисока, для даного класу опалювальних приладів, пожежонебезпека;

Недоліки:

Необхідність частого очищення внутрішніх поверхонь печі від нагару і сажі;
Особливі вимоги до влаштування димоходу;
Процес розпалу вимагає певних навичок;
У процесі роботи піч трохи шумить.

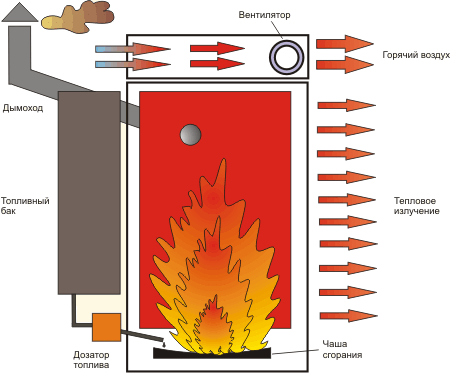

Пристрій печі на відпрацьованому маслі

Виготовлення печі

Володіючи певними навичками і розташовуючи базовим набором слюсарних інструментів можна зробити піч в домашніх умовах.

Спочатку наведемо список необхідних інструментів і витратних матеріалів:

Болгарка;

Зварювальний апарат;

Набір відрізних і шліфувальних кругів;

Зварювальні електроди;

Пристосування для нарізання різьби з мітчиком М6;

Ножівка по металу;

Ріжковий або торцевий ключ на 10;

Електродриль

Свердла 5.1 мм, 6.5 мм. і 10 мм.

В залежності від наявності вихідних матеріалів можливі два варіанти конструкції вироби:

з камерами круглої форми;

з камерами квадратної форми;

Перший варіант конструкції печі

Для виготовлення знадобляться наступні матеріали:

Два відрізка труби завдовжки 100 мм, діаметром 252 мм. товщиною стінки 4-5 мм.

Два шматка листового заліза товщиною 3-4 мм розміром 252х252 мм.

Два шматка листового заліза товщиною 5 мм розміром 252х252 мм.

Шматок листового заліза товщиною 3-4 мм розміром 150х150 мм

Шматок листового заліза товщиною 3-4 мм, розміром 80Х80 мм

Шматок листового заліза товщиною 5 мм розміром 340Х70 мм.

Відрізок труби довжиною 400 мм. зовнішнім діаметром 100 див.

Відрізок труби завдовжки 120 мм. зовнішнім діаметром 100 див.

Чотири відрізка куточка №25 завдовжки 150-200 мм

Відрізок куточка №25 довжиною 450 мм

Болти (бажано обміднені) М6 – 7 шт.

Азбестовий шнур діаметром 6-10 мм завдовжки 500 мм.

Термостійка фарба – 1 кг.

Як видно з переліку, ніяких дефіцитних матеріалів в ньому немає.

Спочатку необхідно зробити нижню камеру. По суті вона являє собою циліндр висотою 120 мм і діаметром 350 мм (тут і далі розміри вказані орієнтовно і залежать від наявних матеріалів).

Для її виготовлення візьміть один відрізок труби (див. поз. 1 списку матеріалів) і виріжте з листів заліза (поз. 2) два диски, що є верхньою і нижньою поверхнями з таким розрахунком, щоб їх діаметр дорівнював зовнішньому діаметру труби.

Тепер на одному з дисків (верхньому) необхідно вирізати три отвори. Перше – точно по центру, діаметром 100 мм, туди згодом буде приварена камера ежекції. Друге — діаметром 60 мм – воно буде служити для заправки печі паливом, а також для регулювання продуктивності. І, нарешті, третій отвір будь-якої довільної форми для періодичного очищення камери. Розміри цього отвори повинні забезпечити вільний доступ всередину резервуара.

Після виробництва всіх отворів необхідно приварити диски до труби.
ВАЖЛИВО! Після завершення зварювальних робіт треба перевірити шви на герметичність. Для цього необхідно, поклавши камеру на рівну поверхню залити туди воду або гас і залишити на кілька годин. Ознаками хорошого герметичності буде відсутність зовнішніх патьоків.

Далі до нижньої частини отриманої ємності треба приварити 4 куточка (поз. 9), які будуть служити опорами печі. Приварювати їх треба так, щоб забезпечити стійкість усієї конструкції.

Потім, потрібно з листа (поз. 4) вирізати накладку на отвір для очищення з урахуванням напуску 10-12 мм. по всім сторонам. В ній просвердлити 6 отворів для кріплення до верхньої кришки ємності.

Потім, приклавши накладку до верхньої кришки, зробити розмітку різьбових отворів.

Після того як ці отвори будуть просвердлені, мітчиком М6 нарізати в них різьблення. Болтами М6 (поз. 11) закріпити накладку на верхній кришці, використовуючи для ущільнення з’єднання шнурової азбест (поз. 12).

Залишилося вирізати з листового заліза (поз. 5) коло діаметром 80 мм. і болтом М6 (поз. 11) прикрутити його поруч з отвором для заливання палива. При цьому, не слід сильно затягувати болт т. к. заслінка повинна бути поворотною.

Тепер можна переходити до виготовлення верхньої камери. В принципі методика її виготовлення така ж, як у нижній. Різниця тільки в кількості та розташування отворів, а також наявність внутрішньої перегородки (відсікача). Зважаючи на те, що під час роботи печі температура верхньої камери значно вище, ніж для нижньої кришок необхідно використовувати більш товстий метал (поз. 3). В обох кришках як можна ближче до краю треба виконати отвори діаметром 100 мм.

До верхньої кришки з внутрішньої сторони приварюють відсікач (поз. 6) так, щоб він розташовувався ближче до отвору. При цьому він не повинен доходити до нижньої сторони на 25-30 мм

Після цього конструкцію зварюють з таким розрахунком, щоб отвори опинилися на протилежних сторонах ємності. До верхнього отвору приварюють трубу вихлопу (поз. 8), на яку буде одягатися димар.
ВАЖЛИВО! Необхідно також звернути увагу на герметичність конструкції верхньої ємності, т. к. нехтування цим умовою може призвести до попадання продуктів згорання в приміщення і, як наслідок, до тяжких отруєнь!

І, нарешті, сама відповідальна частина печі – труба ежекції. Від правильності її виготовлення буде залежати якість роботи пристрою в цілому. Взявши відрізок труби (поз. 7), необхідно на її поверхні розмітити і просвердлити 45-50 отворів так, щоб вони рівномірно розташовувалися по всі поверхні. Чим рівномірніше будуть виконані ці отвори, тим краще буде працювати піч.

Залишилося тільки за допомогою труби ежекції з’єднати верхню і нижню камери. Труба приварюється між отворами діаметром 100 мм. на верхній частині нижньої камери і нижньої поверхні верхньої ємності. Для додання конструкції стійкості між камерами рекомендується вварить розпорку з куточка (поз. 10).

Другий варіант печі

Другий варіант печі на відпрацьованому маслі можна виготовити, якщо немає можливості знайти відрізки труб для камер. У цьому випадку ємності виконуються у вигляді прямокутного паралелепіпеда з квадратними верхніми і нижніми краями. При цьому дещо зростає обсяг відрізних і зварювальних робіт. В іншому виготовлення печі не відрізняється від першого варіанту.

Різні форми камер печі на відпрацьованому маслі ніяк не впливають на її параметри.

Для додання конструкції естетичності зовнішні поверхні можна покрити термостійкою фарбою.

Установка печі в приміщенні

При установці конструкції слід звернути особливу увагу на протипожежну безпеку. Зважаючи на те, що зовнішні поверхні ( особливо верхньої камери) в процесі роботи розігріваються до дуже високих температур (800 С), забороняється установка печі поблизу легкозаймистих предметів.

ВАЖЛИВО! Встановлювати піч необхідно на поверхню з бетону або цегли. У випадку, якщо підлога виконана з возгораемого матеріалу (дерево, лінолеум, ламінат тощо) необхідно під ноги підкласти лист з негорючого матеріалу, наприклад плиту з азбестоцементу таких розмірів, щоб виключити вплив тепла від печі на підлогу. Забороняється встановлювати піч під вбудованими шафами або меблями.

Розпалювання пічки

Переконатися, що димові канали вільні від сторонніх предметів.

Відкрити до кінця заслінку на нижній камері.

Залити відпрацьоване масло в нижню камеру (максимум — половина ємності).

З тканини зробити невеликий гніт.

Вмочити його в масло.

Розпалити гніт, і дочекавшись його повного загоряння, акуратно помістити його у відкриту заслінку нижньої камери.

Через деякий час (прим. 5 хв.) починається процес горіння масла в нижній камері, і одночасно його випаровування, не закривати заслінку до тих пір, поки не буде спостерігатися стійке горіння масла в нижній камері.

Примітка. Допускається для розпалювання користуватись пічним паливом або гасом, в об’ємі не більше 100 мл, додавши його в заправний отвір.

Регулювання продуктивності печі

Продуктивність печі регулюється дуже просто: регулюванням розмірів заслінки на нижній камері. Продуктивність підвищується при відкриванні заслінки, і відповідно, зменшується при її закриванні.

При цьому необхідно також враховувати, що витрата палива відчутно залежить від продуктивності. Наприклад, в момент розпалу й прогріву піч споживає близько 2 л/год відпрацювання, але після виходу на робочий режим витрата знижується до 0.3-0.5 л/ч.

Обслуговування печі

Обслуговування печі полягає періодичного очищення внутрішніх поверхонь від продуктів згорання масла. Саме для цього на верхній кришці передбачений знімний люк, знявши який, необхідно провести ретельне очищення внутрішньої поверхні від продуктів горіння.

Для цього можна використовувати ганчірку, змочену будь-яким розчинником. Конвекційна труба і вихлопної ділянка також підлягають очищенню.

Особливу увагу слід приділити очищенню димоходу, у зв’язку з тим, що в результаті згоряння парів масла утворюється більша кількість кіптяви і сажі у порівнянні, наприклад, з дровами. Тому димар краще зробити розбірним і очищати кожну секцію окремо.

Заходи безпеки при експлуатації печі

Забороняється робота печі на паливі, не призначеному для цього (бензин, пічне паливо, мазут, гас, тощо).
У разі зовнішнього спалаху конструкції забороняється застосовувати для гасіння воду або пінні вогнегасники. Для гасіння необхідно використовувати тільки пісок.
Не рекомендується встановлювати пристрій вентильованих місцях, так як протяг може вирвати полум’я з эжекционной труби, що може призвести до пожежі.
Забороняється виконувати димар горизонтальним. Кут нахилу має бути не менше 45°. При цьому вертикальна частина димаря повинна бути не менше чотирьох метрів.

Не рекомендується встановлювати пристрій вентильованих місцях

Бліц-поради

Так як пічка володіє великим потенціалом її можна легко використовувати і в водогрійному режимі. Варіантів тут багато: від простого навива теплообмінної трубки навколо елементів конструкції, до вбудовування теплообмінника всередину верхньої камери. Причому продуктивність по гарячій воді така, що її вистачить для опалення невеликого будинку.
Можна встановити вентилятор обдування верхньої камери, значно збільшивши при цьому площа обігріву.
Верхня поверхня печі має таку площу, що на ній можна готувати їжу або нагрівати воду
І нарешті, останнє: де взяти паливо. В будь-якому автосервісі відпрацьоване масло вам з радістю продадуть за досить скромну ціну. Справа в тому, що відпрацювання підлягає певним процедурам з утилізації, і тому працівникам СТО легше позбутися від нього шляхом банального продажу.
