Справжні професіонали знають, що не тільки ідентичні будови, але навіть і зовні абсолютно різні споруди обов’язково мають подібності.
Влаштування перемичок
А про принципи зведення будівель і говорити не варто. Тільки дотримуючись роками вироблені правила можна побудувати по-справжньому надійну конструкцію, стійку до природним рухам земної кори, яка викликає деформацію будівель. Найбільш проблемними ділянками при зведенні будівель, незалежно від їх розмірів і призначення, є віконні і дверні прорізи. Для того, щоб будівля прослужило довго і було безпечним для перебування в ньому людей, виникає необхідність ретельно продумувати розташування спеціальних перемичок, які дозволять утримувати навантаження вище розташованих цеглин і додатково стануть сполучною елементом конструкції, що підвищує її міцність.
Підбір виду перемичок
види перемичок
Підбір перемичок в цегляних стінах слід проводити в першу чергу з урахуванням особливостей будови. Звичайно, те, як буде виглядати будинок по закінченню робіт, теж потрібно враховувати. Дуже важливим аспектом в підборі перемичок є визначення стіни – несучої або самонесущей. Саме з цього, в принципі, і починається вся робота. Адже важко переоцінити виконувані функції цього елемента при зміцненні стінової конструкції, причому, особливо це актуально в першу чергу для несучих стін. Формування отвору в самонесущей стіні може задати підсумкову форму отворів повністю для всього будинку, а також стає основою для стельового перекриття і для продовження стіни.
Спирання перемички на цегляну кладку і її глибина повинна становити мінімум 1/3 її висоти, але, в той же час, бути не менше 10 див. Якщо ж у роботі використовується балка для зміцнення конструкція і підвищення, то в глибину спирання перемички на цегляну стіну складе рівно половину її висоти, збільшену приблизно на чверть метра. При використанні залізобетонної перемички в споруджуваних конструкціях, зона обпирання їх на цегляну стіну повинна бути не менше, ніж 250 мм
кладка стін на перемичку
Влаштування перемичок в цегляних стінах багато в чому залежить від використовуваного матеріалу, форми отвору і навантажень на стіни. Перемички вибудовують із застосуванням дощаній опалубки завтовшки 4-5 див. Шар розчину має становити приблизно два сантиметри. Поки розчин ще не застиг, у нього вдавлюють арматурні прути діаметром шість міліметрів, з розрахунку пара прутів на цеглу, але не менше трьох на повну перемичку. Їх кінці повинні виходити за межі отворів на 25 см мінімум і бути зігнуті у вигляді гака. Металеві прути значно зміцнять конструкцію перемички.
У випадку з самонесущей стіною застосовують перемичку з цегли, викладеного рядами. Цей варіант передбачає використання розчину 25-ї марки і вище, який додасть особливу міцність і надійність конструкції. При викладанні рядів необхідно дуже суворо стежити за тим, щоб ряди йшли строго горизонтально відносно основи і мали на висоту не менше п’яти рядів цегли, а в довжину вони повинні перевищувати отвір мінімум на п’ятдесят сантиметрів.
арочна перемичка
Ще один вид цегляної кладки перемичок – це клинова кладка. Клинчасті перемички необхідно викладати однаково з обох сторін. Напрямок має бути від опорної частини до центрального цеглі таким чином, що б у ньому вона заклинивалась. Під час викладення перемички цим способом утворюються клиноподібні шви, досягають товщини в п’ять міліметрів внизу і двадцять п’ять міліметрів вгорі кладки. Всі стики необхідно дуже щільно заливати розчином. Перевагою даного типу конструкції є можливість створення ефектних арочних склепінь найрізноманітніших форм і конфігурацій, які зможуть прикрасити внутрішнє оздоблення вашого будинку. Докладніше про виконання арочних перемичок по посиланню.
Перемички у вигляді арок застосовують для оформлення будівель, які будуть мати склепіння. Вони шикуються в тому ж порядку, що і клинові. У цьому способі облаштування перемичок шви повинні йти строго перпендикулярно арці і зовнішньої сторони стіни. Перед початком робіт необхідно виготовити шаблон за розмірами отвору – кружало. Для цього необхідно до двох бокових напівкруглим стінок шаблону прибити дошку днища, яку слід закрити зігнутої смугою ДВП. Слідкуйте за заповнюваністю швів розчином під час кладки, інакше під дією тяжіння цегли можуть почати зсуватися, що призведе до руйнування кладки.
Так само на пристрої перемичок в цегляних стінах використовують залізобетонні перемички. Вони бувають двох видів – збірні і монолітні. Збірні залізобетонні елементи бувають брускові чи плитні. Брускові перемички призначені для застосування в несучих стінах. Вони здатні сприймати навантаження від важких перекриттів. Тоді як плитні перемички встановлюються в самонесучих стінах, які несуть навантаження тільки стіни, на яку не будуть спиратися плити. Збірні перемички встановлюються і збираються безпосередньо на стійці перед використанням. Монолітні залізобетонні перемички представлені єдиним цілим і є незнімною опалубкою, що має досить велику вагу.

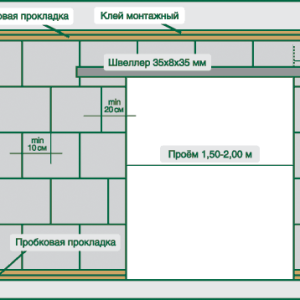

Також в пристрої перемичок знайшли своє широке застосування сталеві перемички з прокатного металопрофілю – двотаври або швелера. Вони зручні при ширині прорізів перевищують 2,5 м, а якщо присутні навантаження від, наприклад, спирається на них головної балки, то ширина повинна бути меншою, щоб уникнути можливого прогину. Під такими перемичками можуть мати місце сильні напруги. Щоб уникнути проблем у місцях обпирання на стіну, необхідно передбачити пристрій розподільної подушки, яку можна зробити за допомогою бетону або повнотілої цегли. Оскільки прокатні профілі укладаються проміжками, що дозволяють встановити цеглу прямо на полиці балок, опалубок не застосовується.
Розрахунок перемичок

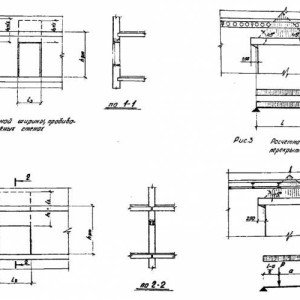

розрахунки перемичок
Розрахунок перемички в цегляних стінах здійснюється в процесі підготовки проекту. Для цього необхідно враховувати специфіку будівельного матеріалу, виявлену потенційну навантаження на отвір, особливості споруди. Підсумковий розрахунок посилення отвору включає в себе такі основні параметри, як міцність, прогин, навантаження, момент опору і момент інерції. Міцність можна розрахувати, використовуючи коефіцієнт 1,12, помножений на опір деталі і опір матеріалу. При розрахунку прогину враховується нормативний момент, розрахункова довжина перемички щодо коефіцієнта 10, помноженого на момент інерції і модуль пружності матеріалу. Співвідношення повинно дорівнювати 1/200. Навантаження перекриттів, в тому числі і від верхньої кладки, обчислюється множенням величин товщини отвору на ширину, висоту кладки і на питому вагу матеріалу. Момент інерції розраховується як відношення розрахункового навантаження до коефіцієнту 8 і до розрахункового опору матеріалу. Момент інерції розраховується твором таких величин, як глибина обпирання перемички, момент інерції матеріалу і розрахункова довжина деталі стосовно до добутку коефіцієнта 10 на модуль пружності матеріалу.
Знаходити всі необхідні параметри для розрахунку за формулами слід у певній послідовності. Дані можна отримати, проаналізувавши властивості використовуваних матеріалів і проектні дані.
розрахунок віконної і аркової перемичок
Віконні перемички з цегли мають кілька видів – клинчатая, арочна і лучкова (або сегментна) перемички. Лучкова або сегментна кладка є різновидом арочної перемички. Але при цьому, цей вид цегляної перемички вікон самий надійний з усіх цільно лінійних форм. Цей сегмент має звід, радіусом значно більше, ніж половина відстані між опорами і має задану форму опалубка. Процес кладки має такий же, як і аркова або клинчатая, але при цьому володіє набагато більшою несучою здатністю, завдяки більшій довжині і площі перемички. Відповідно, це дає менше питомого навантаження на 1 см квадратний площі.

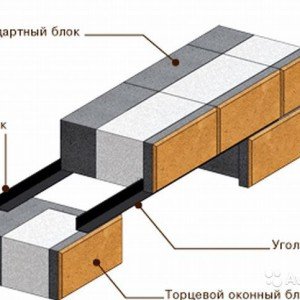

Зміцнити дверні отвори в цегельній кладці можливо з допомогою бетону з обов’язковим застосуванням простих металевих конструкцій. Вони необхідні для посилення несучої стіни. Для цього перемички найчастіше представлені у вигляді уголкового профілю. Він виготовляється з високоміцного металу, що володіє необхідними властивостями для опору тиску і розтягання при величезному навантаженні. Для установки такої деталі необхідно передбачити шви в кладці, під які потім потрібно підігнати зміцнюючий матеріал. При цьому достатньо всього завести куточок на глибину п’ятнадцяти-двадцяти сантиметрів вглиб стінки. Монтувати їх можна безпосередньо під час будівництва. При формуванні дверного отвору важливо врахувати той факт, що внутрішню частину цегляної кладки необхідно зрушити на чверть цегли. Це так звана чверть для посадки дверей. У результаті повинно вийти невелике внутрішньо поглиблення, в яке згодом буде вставлена двері. Потрібно пам’ятати, що дверний отвір, власне як і віконний, в цегляній стіні важливо викласти з дотриманням усіх рівнів та геометрій. Так само слід врахувати при кладці й зміцнення дверних прорізів і розташуванні перемички, можливість у подальшому зміни форми отвору, його висоти і ширини.
Монтаж перемичок
монтаж перемичок
Монтаж перемичок на цегляні стіни включає в себе кілька стадій і проводиться в наступному порядку:
- розрахунок допустимого навантаження для обраних матеріалів перемичок;
- зволоження поверхні перемички і цегли перед початком кладки, для більш міцного зчеплення матеріалів з розчином цементу або бетоном;
- встановлення перемички на розчинну площа з урахуванням глибин обпирання, яка повинна бути більше або дорівнює 125 мм для різних перемичок перерізу;
- перемичку встановлюємо врівень зі стіною для подальшого штукатурення поверхонь стін;
- після закінчення монтажу перемичок встановлюються тимчасові стійки на клинах в серединах прольотів до повного висихання і затвердіння цегляної кладки;
- вертикальні і горизонтальні шви необхідно повністю заповнювати розчином з високоякісного цементу для збереження міцності конструкцій.
Перемички в цегляних стінах забезпечують захист від обвалу стін над прорізами, є важливою сполучною ланкою конструкції, що підвищує її міцність. Допомагають звести до мінімуму появу згодом різних дефектів в кладці, а деякі різновиди перемичок зможуть стати ще й внутрішнім прикрасою дизайну, а також декоративним елементом фасаду. Особливо це відноситься до кованим перемичок, які застосовуються для прикраси зовнішніх елементів.
Слід бути дуже уважним при плануванні перемичок в несучих стінах, якщо проектується багатоповерхове будова. У такому випадку при великій довжині несучих стін розміщення перемичок точно один під одним може стати причиною ослаблення конструкції. Особливо це актуально при плануванні довгих перемичок, таких, як гаражні отвори, широкі ролети або двопільні двері.
У виняткових випадках практичним рішенням є не просто закладка перемички, а збірка з металопрокату (двотавра або швелера) повноцінної дверної коробки з виступаючими краями, призначеними для фіксації на стіні. Така коробка володіє підвищеною міцністю і може витримати велике фізичне навантаження, ніж проста перемичка. Однак це дороге задоволення, тому використовувати її слід лише в разі крайньої необхідності розміщення отвору.
