Печі для лазні з баком для води – цегляні, чавунні і сталеві: зробити своїми руками

Установка печі є кульмінаційним моментом будівництва лазні. Самий практичний на сьогоднішній день варіант – піч з баком для води. Вона проста в експлуатації і дозволяє більш ефективно використовувати вихідне тепло.

Таку пічку можна зібрати самостійно. Для цього потрібно знати основні елементи, з яких вона складається, а також послідовність їх установки. Про все це докладно розказано в цій статті.

Вибираємо піч

Класична піч для лазні повинна мати основа-фундамент, топку, зольник-піддувало, нішу для каменів, бак для води, димохідну трубу з заслінкою та колосникові ґрати (знаходиться між піддувалом і топкою). В якості матеріалу зазвичай використовуються цегла, чавун і жароміцний нержавіюча сталь.

Цегляна піч

Цегла має низьку теплопровідність, тому довго нагрівається і повільно віддає накопичене тепло. Завдяки цьому в парній утворюється комфортна атмосфера з оптимальним температурним режимом приємним та легким паром. Цегляна піч займають багато місця, тому підходить тільки для парних обсягом понад 35 м3.

Може мати різні варіанти конструкції:

• Прямоточна. Нагрівається за рахунок димових газів, які проходять по прямому каналу через кам’янку і потім потрапляють в трубу. Має невисокий ККД – приблизно 40%.
• Конвекторні. Канал, через який гарячі гази виходять назовні, має спіралевидну форму. Гарячі гази, проходячи по ньому, забезпечують нагрів каменів, а також більшої частини поверхні стінок. Таким чином, досягається ККД близько 60%.
• Колпаковая. Найдосконаліший вид конструкції, але і найдорожчий. Має внутрішню камеру, під верхнім склепінням якій розташовується кам’яна закладка. Нагріті гази з топки спрямовуються вгору, а потім, не маючи іншого виходу, потрапляють прямо на кам’янку. Це забезпечує максимально швидкий нагрів і ККД до 70 %.

Будь-яка конструкція цегляної печі складна у виготовленні і вимагає при складанні особливих навичок і умінь. Цю роботу краще довірити професіоналам.

Переваги:

• Забезпечують ідеальний мікроклімат в парній.
• Мають оригінальний зовнішній вигляд.
• Повільно остигають.

Недоліки:

• Підвищений витрата дров внаслідок високого енергоспоживання.
• Погано переносять вологість і перепади температур.

Чавунні печі

Чавун – міцний сплав заліза і вуглецю, тому конструкції з нього виходять надійними і довговічними. Печі з чавуну мають високий ККД (до 80%) і відмінно підходять для оснащення парної розміром 25-35 м3.

Їх можна монтувати самостійно: конструкція складається з окремих елементів, які збираються на замкові з’єднання, а потім шви заливається герметиком. Після установки може виконуватися облицювання каменем або цеглою. А можна замовити вже готовий варіант. Основними виробниками є компанії «Калита», «Везувій», Гефест».

Переваги:

• Висока тепловіддача і, як наслідок, швидкий прогрів приміщення.
• Стійкість до корозії і деформацій.
• Тривалий термін служби.

Недоліки:

• Мають більшу масу, тому довго прогріваються.
• Можливість розгерметизації внаслідок термоудара (виникає з-за різниці температур у сусідніх елементах конструкції, наприклад, при попаданні холодної води на одну з стінок).

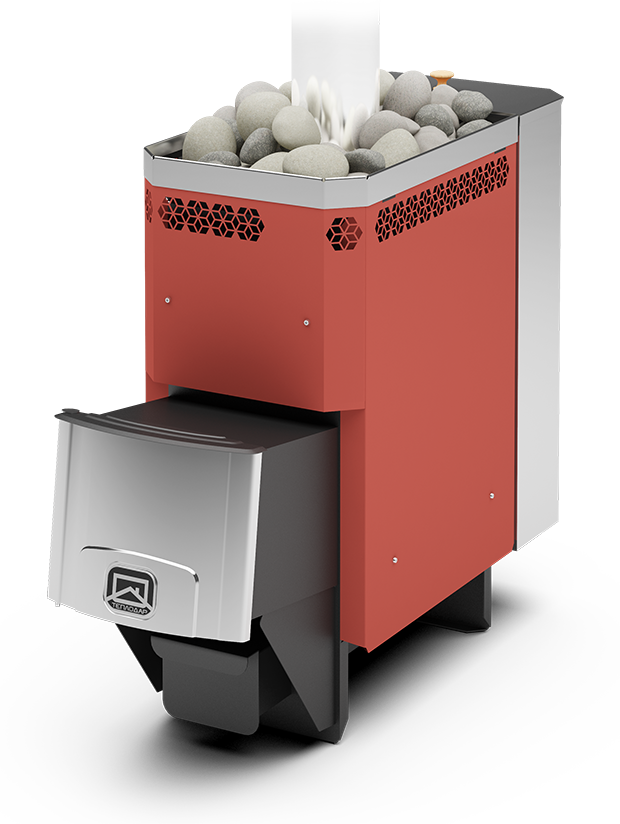

Печі з жароміцної сталі

Найбільш доступний варіант із-за невисокої вартості і простоти складання. Підходить для невеликих парних (15-25 м3). Нержавіюча сталь володіє високою теплопровідністю, тому швидко нагрівається і також швидко остигає.

Для підтримки оптимальної температури в парній піч необхідно постійно підтоплювати. Для збільшення терміну служби необхідно виконувати обкладку цеглою або каменем.

Переваги:

• Швидко нагрівають приміщення.
• Легко збираються і встановлюються.
• Стійкі до корозії і температурних перепадів.

Недоліки:

• Швидко остигають і вимагають підтримання постійного горіння.
• Можуть деформуватися через температурного розширення металу.
• Можуть прогорати в зварних швах.

Вибираємо баки для води

Бак – це ємність, в якій нагрівається вода. Він повинен бути таким за розміром, щоб волога встигала нагрітися і, в той же час, не википала. Відповідно, при виборі об’єму бака потрібно керуватися, насамперед, розмірами парної: чим вона більше, тим об’ємніше може бути бак, і навпаки. Літраж також вибирається, виходячи з кількості людей: на одну людину, в середньому, потрібно 10-15 літрів води.

Матеріалом для бака може служити нержавіюча сталь, чавун і емальоване залізо:

• Чавунні баки надійні, не бояться іржі і високих температур. Але з-за великої ваги вони споживають велику кількість тепла, внаслідок чого вода в них нагрівається довго. А при установці потрібні посилені кріплення.
• Баки з емальованого заліза більш легкі, порівняно з чавунними. Вода в них нагрівається набагато швидше. Головний недолік – крихкість емалі. При механічному впливі неминучі тріщини і відколи, які згодом покриваються іржею.
• Баки з нержавіючої сталі – оптимальний варіант. У них практично немає недоліків, зате цілий набір переваг: надійність, довговічність, невелика вага, корозійна стійкість, висока теплопровідність, гігієнічність.

Види баків для води

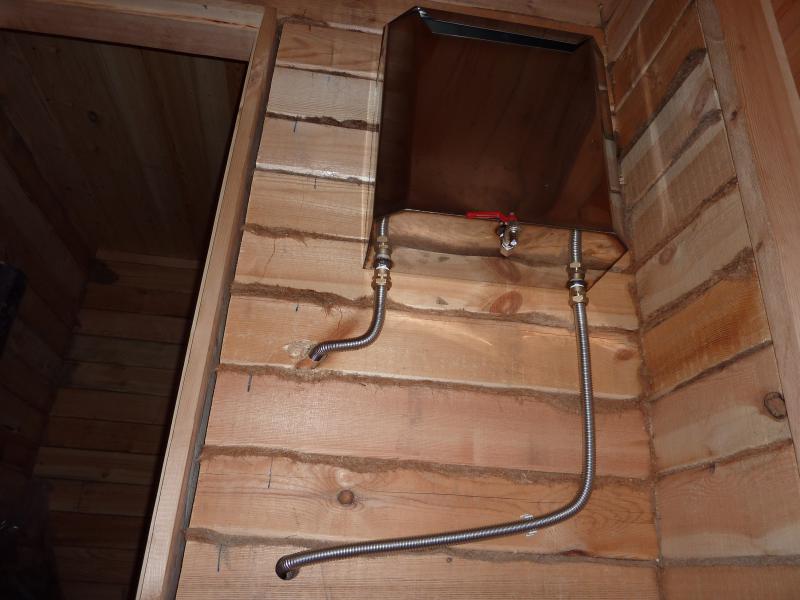

Виносні

Встановлюються в будь-якому зручному місці, наприклад, в мийної кімнати. За допомогою двох труб з’єднуються з теплообмінником, вбудованим в печі. Після того, як вода нагріється, вона починає природним чином циркулювати: холодна надходить у теплообмінник і витісняє звідти гарячу, яка, в свою чергу, надходить в бак.

Велике значення має перепад висот: чим він більший, тим вище буде тиск в системі, і тим швидше буде відбуватися циркуляція.

Для труб, як правило, використовується діаметр ? дюйма. Матеріал повинен бути вогнетривким. Для збільшення швидкості водообращения горизонтальні ділянки трубопроводу слід робити з невеликим ухилом у бік печі. При довжині труб більше трьох метрів для нормального функціонування системи знадобиться насос.

Правила експлуатації виносних баків:

• Воду потрібно заливати в теплообмінник, коли піч ще не растоплена. Інакше метал може луснути від різкого перепаду температур.
• У зимовий час після закінчення миття воду з системи необхідно зливати для того, щоб не лопнули труби.

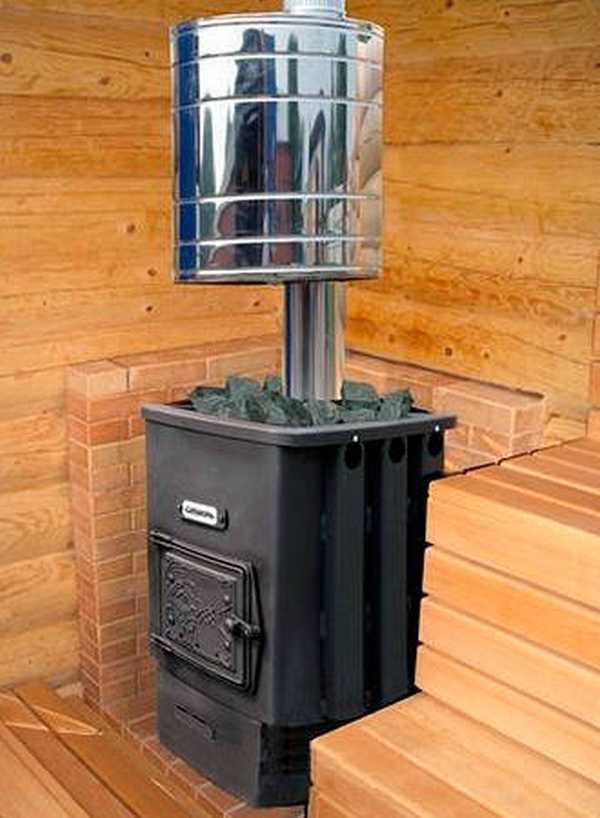

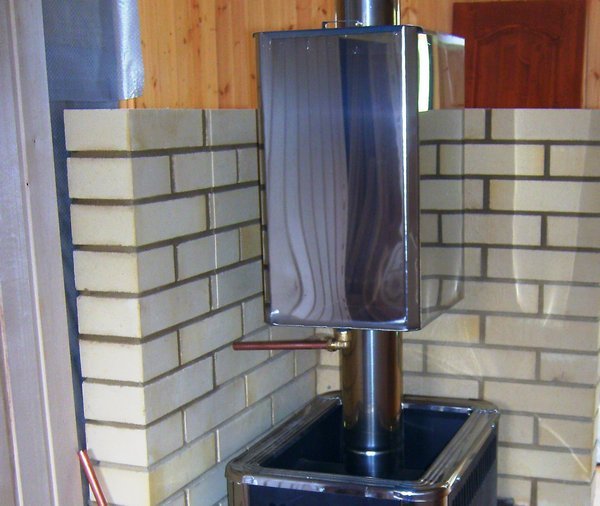

Самоварні

Кріпляться на трубу димоходу і нагріваються за рахунок витікаючого від нього тепла. Схожий принцип дії біля самовара, від якого і пішла назва бака. Така система дозволяє ефективно витрачати витікаючу від труби теплову енергію, у результаті чого вода нагрівається за короткий час.

Але бак на трубі має і свої недоліки. По-перше, підвісна конструкція не може мати занадто велику вагу, а, отже, і обсяг. По-друге, незручно заливати і зливати воду. Усунути ці незручності можна, оснастивши систему додатковим виносної ємністю.

Навісні

За допомогою гаків підвішуються на бічну стінку печі, від тепла якій нагрівається вода. Гідність таких ємностей в тому, що їх легко можна зняти і повісити в іншому місці. Недолік – довгий час нагріву, тому навісний бак — ідеальний варіант для тих, кому не потрібен великий обсяг.

Вбудовані

Як правило, застосовуються для цегляних печей. Встановлюються на верхню її стінку так, щоб дно мало контакт з вогнем. Вода в них швидко нагрівається, але термін служби невеликий із-за того, що метал з часом прогорає.

Робимо своїми руками

Оптимальним варіантом для самостійного виготовлення є сталева піч з баком на труби з нержавійки. Така конструкція проста, надійна, має низьку собівартість і володіє відмінними термічними характеристиками. Підійде для парної об’ємом до 25 м3, розрахованої на чотири людини.

Складові елементи печі з баком для води розмірами 500 x 500 x 1700 мм:

• Піддувало.
• Відсік для згоряння дров (топка).
• Відсік для нагрівання каменів (кам’янка).
• Відсік для нагріву води (бак).
• Труба димовідводу.

Інструменти і матеріали:

• жароміцний металевий лист площею 5 м2 і товщиною не менше 10 мм;
• труба металева з товщиною стінок 5-10 мм;
• колосникові грати;
• петлі металеві 8 шт.;
• лист нержавіючої сталі 1 м2;
• кран з вентилем;
• штуцер для крана;
• болгарка;
• зварювальний апарат;
• ножиці по металу.

Порядок робіт

Установка печі

Для дотримання норм пожежної безпеки при установці повинні виконуватися наступні умови:

• Пол повинен бути обладнаний фундаментом з каменю або цегли.
• У підлогу перед металевими дверцятами повинен бути вмонтований металевий лист 500?700 мм.
• Стіни мають бути виконані з негорючих матеріалів або оштукатурені від підлоги на висоту 300 мм вище рівня печі.

Мінімальні відстані:

• Від зовнішньої поверхні печі до стін — 400 мм.
• Від верху печі до стелі – 1200 мм.
• Від топкових дверцят до протилежної стіни – 1250 мм.

Після того, як конструкція зібрана і встановлена в лазні, потрібно виконати попередню протопку і перевірити якість зварних швів. При разгерффметизации неминучі витоки тепла, що призведе до значної втрати ефективності, і парна не буде нагріватися.

Якщо ж все зроблено правильно, то через 2-3 години повинна встановитися температура близько 80 оС. У такій лазні сміливо можна паритися.

Бліц-поради

І на закінчення декілька порад від пічників-професіоналів:

• Щоб домогтися більш «легкого» пара, піч краще оснастити парогенератором (пристрій у вигляді быстроразогревающейся камери, розсіює нагріте дрібнодисперсний пар).
• Для більш рівномірного прогріву великих приміщень краще використовувати печі конвекційного типу, які за рахунок спеціального кожуха штучно створюють теплові потоки.
• Топити баню потрібно виключно дровами. Тільки за рахунок горіння дерева можна домогтися прогріву приміщення від стін до центру, що забезпечує «легкий» пар і потрібні кондиції.
• В якості банних каменів краще використовувати діабаз, базальт, талькохлорит, габро.
