Ростверк (горизонтальна поверхня) поверх залізобетонних паль

Найчастіше в складних будівельних умовах вибирається пристрій пальового фундаменту з ростверком. Зазвичай використання паль виправдано на дуже вологих грунтах.

Спорудження такого фундаменту має складну технічну сторону і вимагає міцних матеріалів.

Щоб пальовий фундамент у майбутньому по максимуму виконав покладені на нього функції, він повинен бути правильно розрахований на розподіл навантаження.

Пристрій пальового фундаменту з монолітним ростверком

Зазвичай палі розміщують суворо вертикально. Можуть бути варіанти похилого їх розташування. Але це складний процес, і він потрібен, якщо грунт довгий час перебувала під впливом опадів, що викликало рух грунтів.

Матеріали для виготовлення паль

Пальовий фундамент з монолітним ростверком: пристрій, технологія зведення

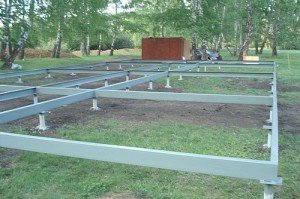

Гвинтовий фундамент палі

  • Дерево. Вони будуть представляти собою очищені рівні стовпи діаметром до 34 сантиметрів. Довжина таких паль, як правило, не більше 8.5 метрів. Виготовляються з твердих хвойних порід дерева. Вважаються найдешевшими, але використовуються рідко. Адже деревина схильна до процесу гниття, навіть якщо використовувати спеціальні засоби по обробці дерева.
  • Сталь. Здавалося б, що сталеві палі повинні бути міцними і надійними. Але їх використання для заміського приватного будівництва має ряд мінусів. По-перше, потрібно спеціальне кранове обладнання, якщо діаметр сталевого палі буде більше десяти сантиметрів, а її довжина – більше трьох метрів. По-друге, метал вимагає не менш делікатної обробки, ніж дерево, так як можливе виникнення корозії.
  • Залізобетон. Найбільш зручний матеріал. Палі можна виготовляти прямо на місці будівництва (за умови наявності необхідної техніки). Термін служби паль із залізобетону становить більше ста років.
  • Пальовий фундамент з ростверком своїми руками

    Якщо порівняти дану методику з пристроєм стовпчастого фундаменту, який вимагає ям і укосів, опалубки, то пальовий фундамент є більш технологічним. У загальному вигляді знадобиться пробурити свердловину заздалегідь обумовленого діаметра, встановити в неї арматуру і залити яму бетоном. Головний плюс цього виду фундаменту в тому, що за допомогою ручного будівельного бура можна швидко впоратися з пристроєм всіх свердловин самостійно.

    Етап №1. Буріння свердловини

    У плані пальового фундаменту потрібно чітко визначити кількість буронабивних паль по периметру будівлі. Ріжучі лопаті бура розташувати так, щоб зусилля при бурінні були мінімальними. Якщо свердловини потрібні діаметром близько 50 см, то для роботи можна використовувати електричний бур. Вони допоможуть отримати свердловини глибиною до чотирьох метрів.

    Етап №2. Підготовка до заливання бетону

    Коли свердловини готові, необхідно виготовити труби з руберойду, щоб по діаметру вони були рівними діаметру самої свердловини. Довжини труб з руберойду повинна бути на 30 см більше, ніж глибина ями. Верхня частина труби повинна бути зроблена з декількох шарів руберойду, щоб можна було стягнути їх м’якої сталевої дротом. Труба акуратно вставляється у свердловину. Вона буде виконувати функцію опалубки для даного фундаменту.

    Буває, що на дні свердловини може бути трохи води. На це не треба звертати уваги, якщо вода займає одну четверту глибини ями. Якщо ж води більше, то перед заливкою бетону воду слід відкачати.
    Пальовий фундамент з монолітним ростверком: пристрій, технологія зведення

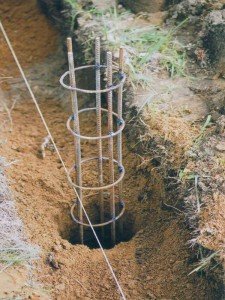

    Армування палі арматурою

    Етап №3. Армування паль

    Щоб збільшити міцність всіх стовпів потрібно арматурний каркас. Для однієї палі буде достатньо трьох вертикальних прутиків, виконаних з арматури діаметром 6 мм. Скріплювати їх поперечними прутами між собою через кожні 50 див. Вертикальні стрижні слід виводити вище заливаються виробів. Після того, як каркас встановлений у свердловину можна заливати бетон. Ущільнення бетону проводиться вібраторами.

    Етап №4. Ростверк (стаття про всіх типах ростверків)

    В пальовому фундаменті як ростверку виступає конструкція, яка об’єднує всі палі. Вона також забезпечує рівномірний розподіл навантажень. Ростверки можуть бути збірними, так і монолітними і навіть монолітно-збірними. По висоті можуть бути низькими або високими. Низькі розміщуються в грунті, тоді частина вертикальних навантажень буде припадати на грунт. При високих ростверку навантаження повністю буде розподілятися по палі.

    Заборонено перетин або розрізання ростверку санітарно-технічними трубопроводами. Відхилення після бетонування не повинно бути більше п’яти сантиметрів.

    Обмеження щодо використання пальового фундаменту типу:

  • У горизонтально-рухомий грунті фундамент буде поганий (мова йде і набухаючих і просідаючих грунтах);
  • При свайне тип фундаменту досить складно буде побудувати цоколь. Доведеться заповнювати простір між палями. Це додаткові витрати і витрат сил.
  • Гідроізоляція фундаменту усіма можливими способами описана тут.

    Як вам допоможе глиняний замок у плані гідроізоляції і засипати його навколо фундаменту.

    Пальовий фундамент, незважаючи на технологічність і уявну швидкість процесу, в установці є одним із самих складних типів фундаменту. Фахівці радять добре зважити всі за і проти, перш, ніж починати пристрій цього фундаменту для приватного заміського будинку.
