Зараз все більше квартир з індивідуальним газовим опаленням. У них можна створювати різноманітні системи опалення, в тому числі і водяні теплі підлоги. Тому і попит на створення теплих підлог тільки зростає.
У квартирах з централізованих опаленням і гарячим водопостачанням змінювати існуючі схеми, забирати теплу воду не за призначенням заборонено нормативами. Можливі варіанти забору тепла у централізованої системи за допомогою теплообмінників. Але на це потрібен дозвіл…., що необхідно вирішувати за місцем.
Підігрів підлоги забезпечує особливий комфорт в оселі, і оптимальний розподіл температур з точки зору теплозбереження, економію грошей і енергоносія. Далі розглянемо, як облаштовується така система опалення в квартирах з індивідуальним опаленням і у випадку з парканом тепла через теплообмінник.
Чи потрібен у квартирі тепла підлога
Особливість для більшості квартир – наявність природного підігріву підстави підлоги знизу. Зазвичай під міжповерховим перекриттям накопичується найбільш тепле повітря з нижньої квартири, та підстава може розігріватися до 23 – 25 градусів. Але так, звичайно, буває не завжди.
- Для квартир над опалювальними приміщеннями, створення можливості регулювати температуру підлоги і нагрівати їх сильніше, ніж зазвичай, є рішенням спрямованих на суттєве збільшення комфорту.
- Для квартир не над опалювальними приміщеннями, або над проїздами, підігрів підлоги дуже бажаний.
Міцність перекриття і стяжка
Перекриття в квартирах і вся конструкція будинку як правило можуть дозволяти укладати додатковий важкий шар на перекриття – цементно-піщану стяжку товщиною 6 см – 8 див. Але в будь-якому випадку це питання потрібно узгодити з організацією обслуговуючої (проектуючій) будинок. Бажано в письмовому вигляді.
Якщо така важка стяжка не допустима, то можна застосувати і полегшену стяжку з металевими розсіювачами тепла. Аналогічно тому, як робиться тепла підлога по дерев’яним лагам. Детальніше про створення обленченной нагрівається стяжки по дерев’яним лагам
Товщина і конструкція типовою стяжки
Бажано облаштувати стяжку товщиною від 8 см, щоб забезпечити необхідну міцність.

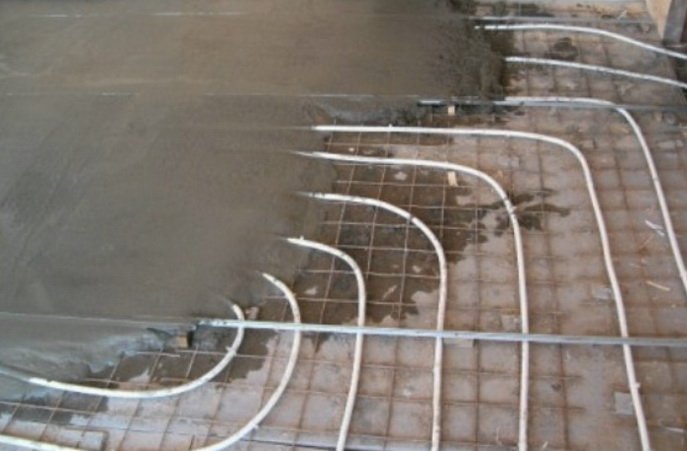

Міцність стяжки є найважливішою умовою працездатності теплих підлог, так як з’явилася тріщина може зруйнувати трубопровід.
Існує також думка, що мінімально допустимої товщиною стяжки є – «3 сантиметри над трубою». Тобто загальна товщина приймається 5 см. Цього допускати не бажано, але в якості експерименту (якщо є обмеження по масі так і (або) по товщині конструкції) можна зробити стяжку товщиною 5 см при виконанні наступних умов.
- зверху трубопроводу укладається друга армована металева сітка з вічками не більше 10 см;
- в стяжку додається микроармировка – фібро-волокно;
- застосовується тільки якісний пластифікатор для цементно-піщаних стяжок;
- розмір стяжки не повинен перевищувати 3 метри.
Яка товщина утеплювача для нагрівається підлогового покриття в квартирі
Над опалювальними приміщеннями під нагрівається стяжкою необхідно розташувати теплоізоляційний прошарок – екструдований пінополістирол завтовшки мінімум 3,5 см, бажано 5 см, – («не будемо опалювати за свій рахунок стелю сусіда»).
Далі наведено приклад підбору товщини для клімату Московської області.
- Для перекриттів над не опалювальними приміщеннями, підвалами температура в яких не опускається нижче нуля необхідна товщина екструдованого пінополістиролу (коефіцієнт теплопровідності 0,33 Вт/м?С) складе від 14 см (згідно СНиП 23-02-2003 опір теплопередачі цього перекриття в зазначеному кліматі повинно бути не менше 4,2 м2 х °С/Вт).
- Для перекриттів над проїздами – товщина утеплювача екструдований пінополістирол – від 17 см (необхідний опір теплопередачі, не менше 4,9 м2 х °С/Вт).
Конструкція обігріває системи
Бажано зробити проект теплої підлоги в квартирі, щоб визначитися з кількістю контурів і їх розташуванням, довжиною та діаметром труб в контурах, швидкістю і температурою теплоносія, тепловіддачею системи, кроком укладання трубопроводів і схемою укладки, застосовуваним устаткуванням і способом регулювання та контролю температури…
Якщо проекту немає, то на ці та інші питання потрібно давати відповідь самостійно, або запрошувати фахівців для «домашнього» проектування і подальшого будівництва.
Можна взяти за основу «типові» рекомендації по створенню теплих підлог.
- Довжина кожного контуру не більше 70 метрів (більш короткі контури легше налаштувати).

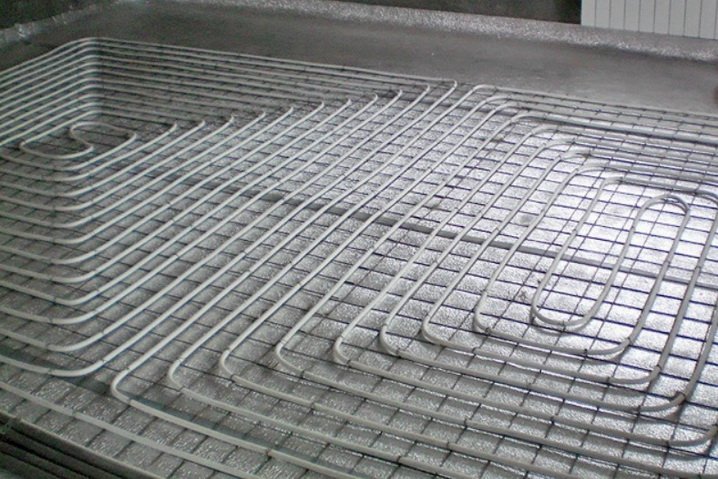

- Крок укладання – 150 – 200 мм, допускається до 250мм в центральних частинах кімнати.
- Внутрішній діаметр трубопроводу 12 – 14 мм, відповідним виявляється, наприклад, металопластиковий трубопровід із зовнішнім діаметром 16 мм.
- Під ці умови (напір не більше 2 м вод ст) підійде слабкий циркуляційний насос, наприклад Grundfos-UPS 25/40.
- Розміри стяжки з одним контуром, обмеженою швами, не більше 15 м кв. (4,0 метра максимальний лінійний розмір).

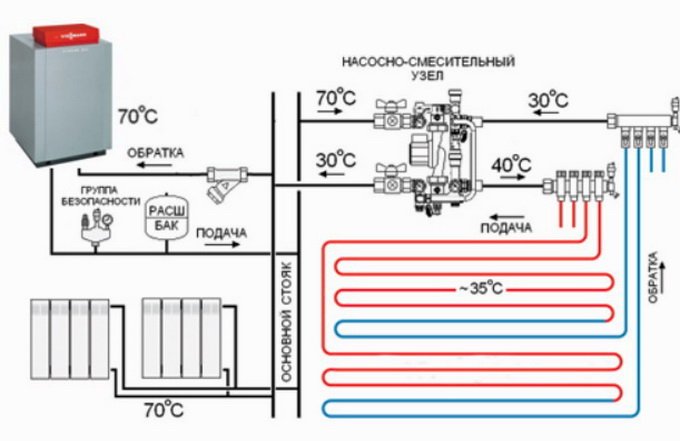

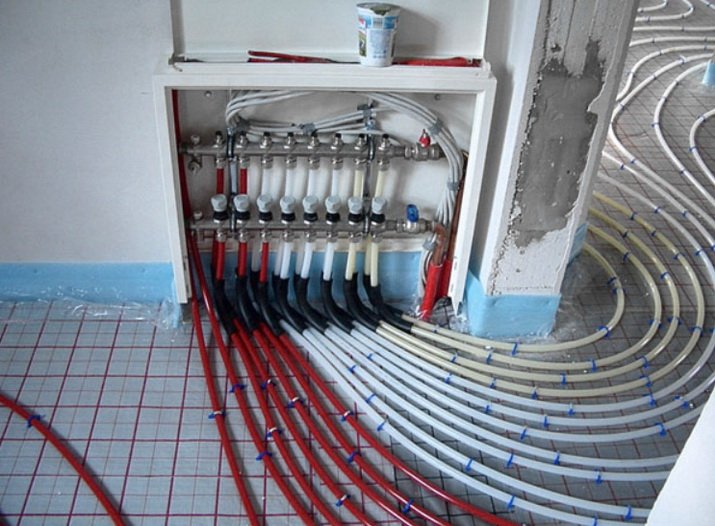

- Регулювання потужності, що віддається – засобами змішувального вузла по температурі теплоносія (загальна подача), а також шляхом регулювання витрати термоголовками на кожному контурі.
Яка температура повинна бути у теплої підлоги
Важливо зробити в квартирі теплі підлоги такими, щоб вони мали значний резерв потужності, збільшення витрати, без підйому температури теплоносія.
Температура п’ят людини – 28 град. Температура теплих підлог максимальна – 28 градусів. В санвузлах можливо до 31 градуса, – там люди перебувають короткочасно.
Звичайна температура теплих підлог – 26 градусів.
При збільшенні температури людина буде відчувати дискомфорт, можливе порушення імунітету, неприємний підігрів знизу ліжка…. (тому іноді рекомендується взагалі не укладати контур в місцях майбутнього знаходження ліжка).
З похолоданням відбувається збільшення тепловіддачі за рахунок збільшення різниці температур. При цьому тепла підлога не повинен охолоджуватися, для цього швидкість руху теплоносія повинна бути достатньою для компенсації підвищених теплових втрат в більший час опалювального сезону.
Мова йде фактично про постійному перевищенні необхідної швидкості теплоносія та тиску. А це додатковий витрата 30 – 60 Вт потужності насоса. Але це дешевше і практичніше ніж ставити погодозалежної автоматику і пр…
Нагрівається підлога не єдина система опалення в квартирі
Теплові втрати в квартирі можуть бути набагато менше ніж в будинку, адже тепло фактично не йде через підлога, стеля, і навіть через деякі бічні стіни. Тому за розрахунком, можливо буде достатньо для обігріву і 0,3 – 0,5 кВт на 10 м кВ. площі квартири.
Але потрібно враховувати, що сусідні приміщення не завжди можуть бути опалювальними, або в них не буде достатньо висока температура. На цей випадок потрібно мати запас потужності опалення.
Таким чином, може виникнути рішення залишити тепла підлога єдиною системою опалення в квартирі. Адже потужність теплих підлог при температурі 26 – 28 градусів і при 22 – 24 градусах в приміщенні може нахоидиться в межах 50 – 60 Вт з одного квадратного метра підлоги.
Що виглядає «майже» достатнім для невеликих тепловтрат квартири, яка обігрівається з багатьох сторін сусідніми приміщеннями.
Але робити цього не варто з багатьох причин.
Тепла підлога повинен доповнюватися радіаторною системою опалення.
Комфортною температурою в квартирі може здатися і 25 – 28 град. Щоб цього досягти теплими підлогами, вони виявляться просто «гарячими».
Контур теплої підлоги може вийти з ладу, а його ремонт виявитися затяжною.
Нагрівається стяжка вельми теплоинерционная система, і не може оперативно реагувати на вихолодження приміщення при різкій зміні погоди або внаслідок інших причин, що фактично переміщує це опалення в категорію “неслухняної”.
Потужності теплої підлоги в нашому кліматі (центральний регіон з суворими зимами) виявиться недостатньо.
Як бачимо основними принципами створення теплої підлоги в квартирі залишаються всі ті ж звичайні вимоги, – робота спільно з радіаторами, достатня теплоізоляція від основи, виконання класичних технічних рішень по гідравліці і теплоизлучателю.
