Особливості облаштування інфрачервоних підлоги

Зміст:

  • Особливості роботи інфрачервоної теплої підлоги і переваги конструкції
  • Складання схеми укладання інфрачервоного підлоги
  • Як підготувати підставу під інфрачервоний підлогу?
  • Як виконується влаштування інфрачервоного підлоги?
  • Тестування системи інфрачервоного теплої підлоги

Тепла підлога з інфрачервоним підігрівом в останні роки користується популярністю у багатьох споживачів. Це є розумне пояснення – таку підлогу легкий в монтажі, безпечний, компактний, має доступну вартість. Як облаштувати інфрачервона підлога своїми руками? Відповідь на це питання шукайте в статті.

Особливості роботи інфрачервоної теплої підлоги і переваги конструкції

Особливості облаштування інфрачервоних підлоги

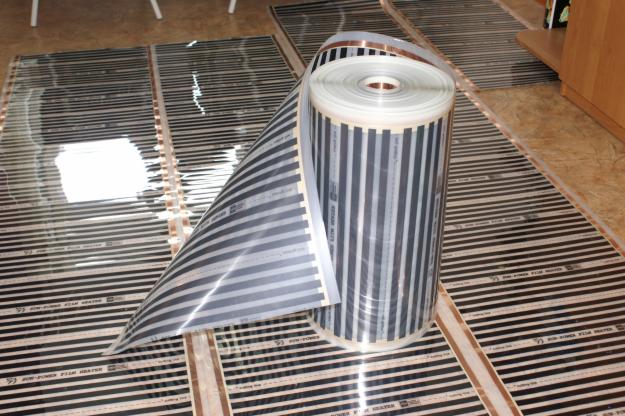

Конструкція інфрачервоної теплої підлоги









Система теплих підлог використовується вже давно, тому віднести її до інноваційних відкриттів не можна. Ще зовсім недавно було відомо тільки два різновиди підлоги з підігрівом – електричний і водяний. Кожен з цих варіантів вимагає значних зусиль для свого облаштування, так і вартість монтажу не всім по кишені. Зовсім інакше йде справа з інфрачервоним гріючою підлогою, який був винайдений не так давно. Основний принцип дії інфрачервоного підлоги заснований на принципах дії сонячних променів. Така система нагріває не повітря, а предмети, що знаходяться навколо неї в кімнаті. А вже від цих предметів тепло поширюється на повітряний простір приміщення.

Генерація інфрачервоних променів у такій системі здійснюється за допомогою карбонової пасти, яка знаходиться всередині поліестерової плівки. Підлога з інфрачервоним підігрівом функціонує за наступним принципом. Напруга від мережі проходить до випромінювачів через мідні провідники. Струмопровідні контакти покриті сріблястим напиленням, що запобігає їх перегорання в процесі роботи. Для підключення підлоги з інфрачервоним підігрівом до мережі використовується спеціальний прилад – терморегулятор. До основних достоїнств інфрачервоних теплих підлог належать:

  • Знижене споживання електроенергії, що досягається завдяки високим показникам теплопровідності карбону. Тепла підлога з інфрачервоним обігрівачем витрачає значно менше енергії, ніж інші опалювальні системи;
  • Підлога з інфрачервоним підігрівом можна облаштувати практично на будь-якій поверхні (горизонтальної, вертикальної або розташованої під кутом);
  • Високий рівень надійності, що досягається завдяки паралельному з’єднанню всіх робочих елементів. Навіть якщо якийсь з ділянок гріючої системи буде пошкоджений, конструкція теплої підлоги буде продовжувати функціонувати справно;
  • Легкість монтажу. Інфрачервона тепла підлога можна без проблем зробити самостійно, не користуючись послугами професійних монтажників. Для закріплення нагрівальних елементів на підставі не потрібно використовувати клей, так і у створенні нової стяжки під таку конструкцію необхідності не виникає;
  • Безпека конструкції;
  • Швидкий монтаж і демонтаж нагрівальних елементів. Ця характеристика особливо важлива в тому випадку, коли потрібна швидка перепланування приміщення або при переїзді на нове місце проживання.

до змісту ↑

Складання схеми укладання інфрачервоного підлоги

Особливості облаштування інфрачервоних підлоги

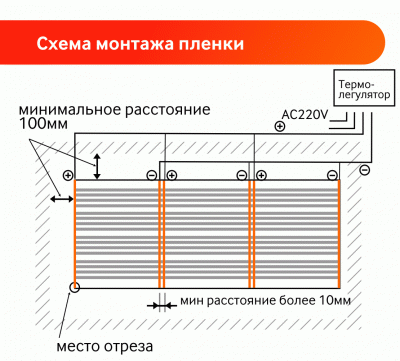

Схема укладання інфрачервоного теплої підлоги



Для зручності монтажу підлоги з інфрачервоним підігрівом рекомендується спочатку скласти детальну схему укладання. В ній обов’язково відображають місце розташування терморегулятора (цей прилад повинен бути віддалений від рівня підлоги на відстань 15 см або більше). Також при складанні схеми розташування кабелів інфрачервоного підлоги потрібно враховувати, що функціонування всієї системи не повинні заважати великі предмети меблів і важка побутова техніка. Тобто, обігрівають елементи не повинні зазнавати сильних навантажень (вона часто призводить до їх перегорання). Перший ряд системи інфрачервоного обігріву підлоги монтується з урахуванням необхідного технічного відступу від стіни (він повинен становити не менше 10 см, але не більше 40 см). Розміри підлоги з інфрачервоним підігрівом будуть залежати від його призначення (основне або додаткове опалення). Якщо підлога з підігрівом – це єдина опалювальна конструкція в кімнаті, то займана ним площа повинна бути не менше 70%. Якщо ж підлога з системою інфрачервоного підігріву буде виконувати функції додаткової опалювальної системи, то для нього відводиться простір розміром до 40% площі всієї кімнати.

до змісту ↑

Як підготувати підставу під інфрачервоний підлогу?

Особливості облаштування інфрачервоних підлоги

Розташування інфрачервоної плівки





Стан основної поверхні має велике значення при влаштуванні підлог з інфрачервоним підігрівом. По-перше, основа повинна бути ідеально чистим і добре обеспиленою. Бажано його прогрунтувати. Поверхня підстави потрібно перевірити рівнем на предмет перепадів висоти (вони не повинні бути більше 3 мм). Якщо є великі перепади поверхні, то основу слід вирівнювати перед укладанням інфрачервоних обігріваючих елементів.

Особливості облаштування інфрачервоних підлоги

Монтаж гріючої плівки



Коли підстава просушено і з нього вилучено все сміття, приступають до влаштування опалювальної конструкції. Спочатку виконують укладання гідроізоляційної прошарку (вона надалі захистить всю конструкцію від вологи). Наступним шаром теплоізоляція. Деякі майстри вважають, що цей шар можна пропустити, оскільки він не має суттєвого впливу на функціонування всієї системи теплої підлоги. Але насправді це не так. Справа в тому, що при відсутності теплоізоляційної підкладки тепло від інфрачервоних випромінювачів буде йти вниз, до фундаменту (тобто тепловтрати будуть вище). При наявності теплоізоляційного шару функціональні можливості інфрачервоного теплої підлоги збільшуються, нагрівання поверхні відбувається швидше, а втрати тепла скорочуються. Матеріали для теплоізоляції підлоги з інфрачервоним підігрівом підбираються у відповідності з фінальним підлоговим покриттям. Взагалі можна взяти будь-теплоізоляційний матеріал, але у випадку, якщо декоративним покриттям на підлозі обраний плитковий матеріал, то для теплоізоляції краще вибрати пробку. Укладання теплоізоляційної підкладки рекомендується проводити фольгированной стороною вниз, а стики матеріалу обов’язково проклеювати будівельним скотчем.

до змісту ↑

Як виконується влаштування інфрачервоного підлоги?

Особливості облаштування інфрачервоних підлоги

Інфрачервона плівка для підлоги



Укладання інфрачервоної підігріває плівки проводиться поверх теплоізоляційної прошарку. Для зручності та правильності укладання використовується раніше складена схема. При необхідності плівку можна розрізати на частини за спеціальними лініями, які відзначені на її поверхні. Укладання нагрівального матеріалу проводиться в напрямку тієї стіни, на якій закріплений терморегулятор. При цьому мідні боку контактів повинні розташовуватися внизу. Далі по краю мідної смужки потрібно зафіксувати контактні затиски, а потім виконати підключення проводів. У тих місцях, де є розрізи інфрачервоної плівки і виконані з’єднання проводів, необхідно обов’язково виконати обробку поверхні бітумною мастикою.

Необхідно відзначити, що довжина полотна інфрачервоної плівки може бути різною (і чим вона більше, тим менше в ній контактів). Певна кількість контактних затискачів розташовується на токонесущей поверхні, а інші знаходяться всередині плівковою конструкції.

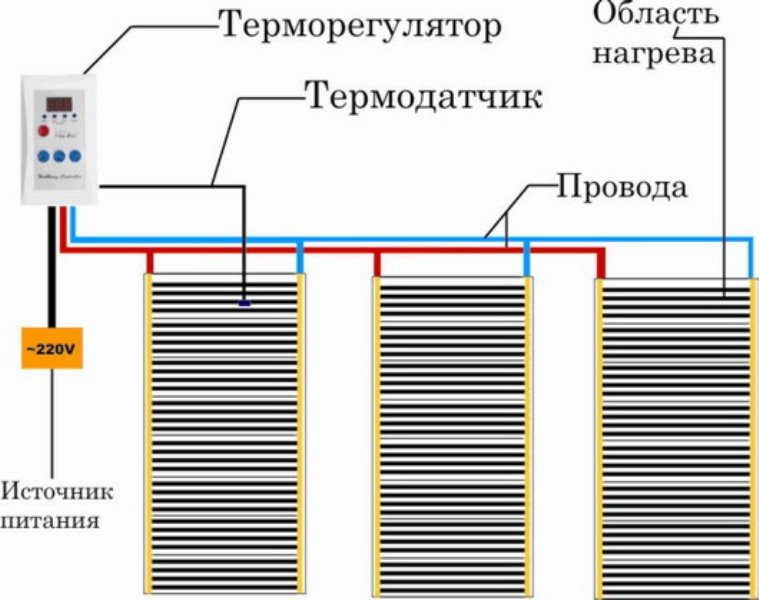

Процес підключення інфрачервоного підлоги виконується в такій послідовності. Добре заізольований термодатчик під’єднується до плівки знизу. Терморегулятор ж монтується на стіну після завершення укладання обігрівального матеріалу і з’єднання усіх контактів в один ланцюг. Підключення терморегулятора краще виконувати стаціонарного методу. Що стосується проводів, що з’єднують терморегулятор і контакти інфрачервоної плівки, то їх краще зробити прихованими, провівши під плінтусом. Після цього інфрачервоний підлогу можна підключити до електричної мережі, і перевірити його працездатність.

до змісту ↑

Тестування системи інфрачервоного теплої підлоги

Особливості облаштування інфрачервоних підлоги

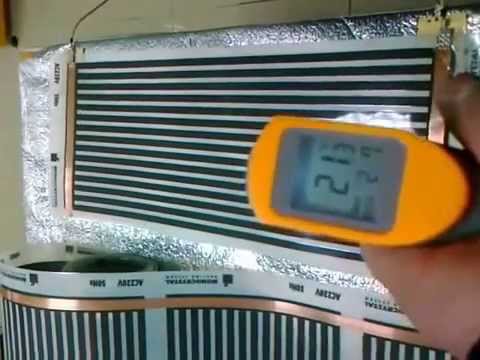

Тестування працездатності інфрачервоної теплої підлоги



Облаштована система інфрачервоного підлоги заливається зверху цементною стяжкою. Це означає, що похибки монтажу системи виправити буде дуже складно, тому бажано виконати перевірку працездатності нагрівальних елементів перед заливкою стяжки. Якщо монтаж виконаний успішно, то на поверхні інфрачервоної плівки не буде іскристих контактів, а ділянки з’єднання не перегріваються. Прогрівання плівки на всіх ділянках повинно здійснюватися рівномірно. Якщо всі ці вимоги дотримані, то можна заливати стяжку, попередньо накривши систему додатковим шаром поліетиленового матеріалу.

Створення інфрачервоної теплої підлоги можна виконати своїми руками навіть без навичок роботи. Для правильного облаштування такої системи досить буде добре вивчити інструкцію по монтажу від професіоналів. Якісна установка інфрачервоної теплої підлоги дозволяє створити в будинку сприятливу і затишну атмосферу.
