Оптимальні розміри різних типів гаражних воріт

Визначитися з розмірами гаражних воріт краще всього на момент проектування і будівництва гаража, щоб закласти необхідний отвір в стіні. На цьому ж етапі бажано вибрати виробника і з’ясувати у нього наявність або можливість виготовлення воріт потрібного виду. Для зручної та комфортної експлуатації всього будинку потрібно враховувати безліч чинників і умов, які впливають на розміри.

Зміст

• 1 Фактори, що впливають на розміри гаражних воріт
• 2 Стандартні розміри воріт для гаража різних конструкцій для легкового автомобіля

• 3 Розміри і принципи розрахунку воріт для вантажних машин
• 4 Відео: як зробити відкатні ворота своїми руками (креслення, порядок робіт)

Фактори, що впливають на розміри гаражних воріт

При розрахунку розмірів воріт для гаража слід враховувати наступні фактори:

Кількість автомобілів. Важливо заздалегідь визначитися з максимальною кількістю автомобілів, які будуть одночасно проїжджати через ворота і знаходитися в гаражі. У більшості випадків закладають ширину для в’їзду однієї або двох машин, але деякі конструкції можуть бути використані і для більшої кількості транспортних засобів.

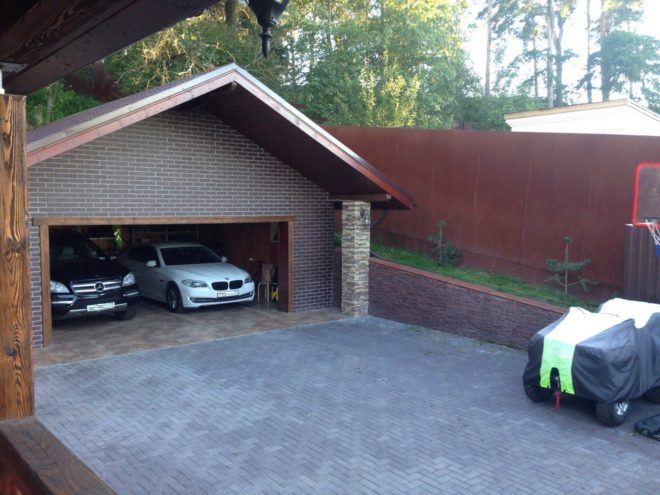

Якщо ви не впевнені, чи буде у вас в майбутньому ще одна машина, краще відразу побудувати гараж на два автомобіля

Розміри автомобілів. Необхідно знати точні габаритні параметри машин, які будуть в’їжджати в гараж. При цьому потрібно пам’ятати, що автомобілі можуть змінюватися, тому бажано робити достатній запас на цей випадок. Основні параметри транспортного засобу — це довжина, ширина і висота. Крім фактичної висоти автомобіля, потрібно мати на увазі те, що він може бути оснащений багажником, а на ньому — закріплений вантаж, обсяг якого теж потрібно враховувати. Тому в розрахунок брати не фактичну, а найбільшу можливу висоту транспортного засобу. Автомобіль повинен вільно проїжджати через ворота, ніяким чином їх не зачіпаючи.

Кут під’їзду до гаража. При визначенні розмірів воріт слід оцінити прилеглу територію і знаходяться поруч конструкції. Наприклад, якщо проїзд розташований під кутом до площини воріт, то буде потрібно велика ширина отвору, ніж за умови перпендикулярного розміщення проїзду. Цей фактор впливає і на вибір оптимальної конструкції воріт.

Ворота повинні бути більше, якщо під’їзд до гаража розташований за кутом

Тип конструкції воріт. Ринок пропонує величезну різноманітність видів систем. Вони розрізняються за напрямом і механізму відкривання, варіантів виготовлення і розташуванню полотна відносно отвору і іншими характеристиками. Відповідно кожна конструкція має свої особливості, в тому числі і розміри. У деяких випадках автоматичні механізми, самі полотна і кріплення можуть займати в прорізі додаткове місце, яке при розрахунку необхідно враховувати.

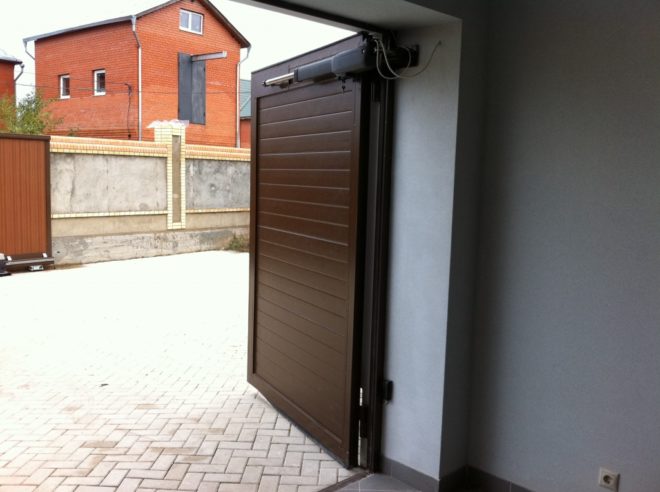

Монтаж розпашних воріт найбільш бюджетний варіант

Виробник. Після того як розміри і тип гаражних воріт визначені, потрібно відразу вибирати виробника воріт. У більшості випадків вони випускаються серійно з уніфікованими розмірами, які, можливо, не будуть відповідати вашим розрахунками. У такому випадку потрібно шукати виробника, який зробить їх за індивідуальним замовленням. Часто це призводить до збільшення вартості. Попередній вибір певної моделі важливий ще тим, що є можливість запросити всі технічні характеристики воріт і дізнатися необхідні вимоги для їх установки.

Саморобні ворота. Якщо власником прийнято рішення виготовляти їх самостійно, то крім вище перелічених факторів слід звернути увагу і на співвідношення маси полотен до ширини прорізу. Адже деталі і елементи заводських воріт розраховуються на навантаження з урахуванням їх маси, розмірів і способу відкривання. Для саморобних ж потрібно зробити точні геометричні виміри і забезпечити достатню жорсткість і міцність. Недотримання цього правила може призвести до провисання полотен або пошкодження кріплення. Розраховуються саморобні ворота за аналогією з заводськими.

Простір для проїзду машини буде менше, оскільки деяке місце займе рамний елемент оздоблення, на які кріпляться полотна воріт.

Основні умови, які повинні виконуватися при визначенні розмірів гаражних воріт:

• висота воріт становить на 20 см більше найбільшої висоти автомобіля;
• ширина повинна бути більше розмірів автомобіля на відстані, зазначені нижче в таблиці в залежності від розташування проїзду (табличні значення застосовні тільки для тих транспортних засобів, розміри яких не перевищують 6 м в довжину і 2 м у висоту).

Таблиця: визначення ширини воріт

Розташування проїзду по відношенню до
площині гаражних ворітВідстань, на яке розміри воріт
перевищує ширину автомобіляперпендикулярно0,7 мпід кутом1 м

Якщо отвір передбачає одночасний заїзд двох автомобілів, то при розрахунку ширини воріт слід враховувати відстань між автомобілями, яке повинно бути більше 0,5 м.

Конструкція воріт повинна передбачати безперешкодний доступ власника і його автомобіля, а також захищати гараж від проникнення зловмисників.

Стандартні розміри воріт для гаража різних конструкцій для легкового автомобіля

Параметри прорізу гаража відрізняються від типу використовуваних воріт. У кожному випадку потрібно брати за основу ГОСТ.

Якими повинні бути розпашні ворота

Це найпростіша конструкція для організації в’їзду в гараж, яка в порівнянні з сучасними аналогами має невелику ціну. Перевага такої конструкції в тому, що вона оснащена хвірткою, через яку власник може при необхідності входити в приміщення, не відкриваючи масивні полотна воріт. Але якщо в гаражі передбачається зберігання відразу двох автомобілів, то її монтаж буде недоцільним, оскільки великі полотна будуть серйозно навантажувати обрамляють елементи і вузли кріплення, що може негативно позначитися на геометричності і міцності всієї системи. У такому випадку кращим рішенням буде організація двох незалежних робочих отвору з воротами для кожного автомобіля.

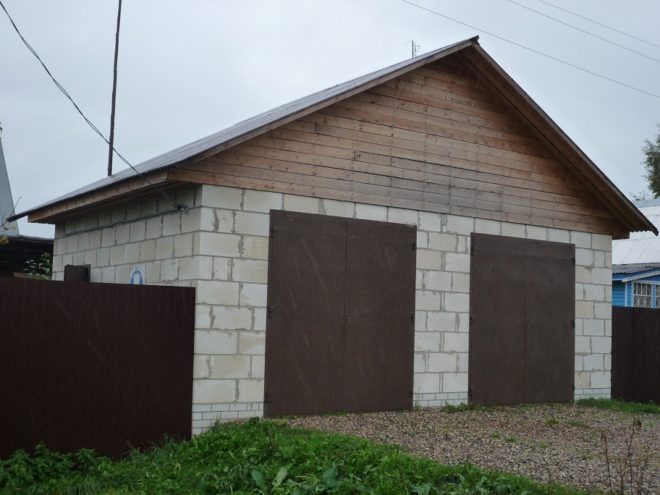

Організація окремих в’їздів для кожного автомобіля

Для розрахунку візьмемо параметри стандартного легкового автомобіля: довжина — 4500 мм; ширина — 1725 мм; висота — 1445 мм До фактичної висоті машини необхідно додати розміри передбачуваного багажного обладнання, яке кріпиться на дах (багажники, конструкція для лиж, сноубордів, човнів чи велосипедів) і можливого вантажу, адже завжди комфортніше займатися розвантажувальними роботами в приміщенні. Приміром, висота обладнання з вантажем дорівнює 40 см Розміри розпашних воріт для в’їзду одного автомобіля:

• висоту воріт (Н) слід приймати не менше отриманого значення: Н ? (1, 445 + 0,4) + 0,2 = 2,045 м;
• мінімальне значення ширини (S) при перпендикулярному проїзд до площини воріт розраховується наступним чином: S ? 1,725 + 0,7 = 2,425 м;
• мінімальне значення ширини (S) при проїзді, розташованому на площині воріт під кутом: S ? 1,725 + 1,0 = 2,725 м.

Це стандартні розміри, які повинні мати розпашні ворота. Під ці значення можна підібрати стандартні заводські вироби або виготовити ворота за індивідуальним замовленням. Але важливо пам’ятати, що для комфортного і безпечного користування жоден з параметрів не повинен бути менше розрахункового.

Складні моделі

Ворота зі складаним конструкцією складаються з вертикальних панелей, які рухомо з’єднані між собою гнучкими кріпленнями. Панелі переміщуються вздовж отвору по напрямних за допомогою ролика. Такий тип воріт відрізняється надійністю і високою функціональністю. За рахунок використання стандартної конструкції вони можуть закривати прорізи з великою висотою і шириною при обмеженому прилеглому просторі. Складані ворота можуть бути лівого, правого або симетричного відкривання, тобто можуть від’їжджати в одну або в обидві сторони. Секції в складеному стані займають в прорізі небагато місця, але його слід враховувати при розрахунку.

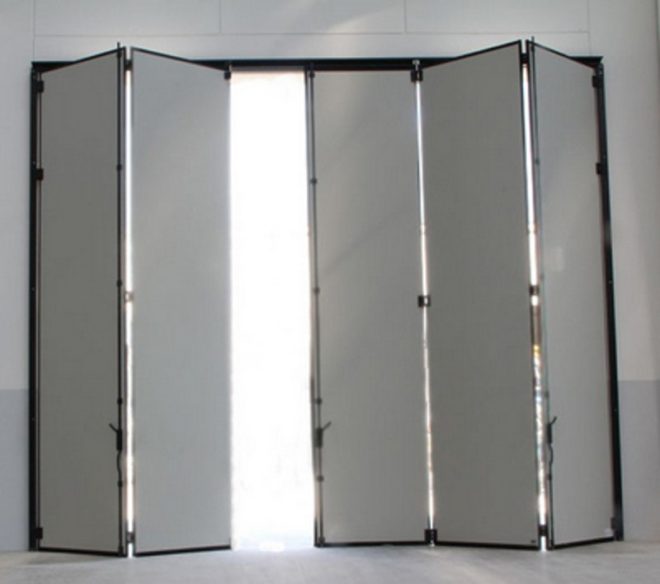

Конструкція з симетричным відкриванням секцій

Пристрій складних воріт може вирішити проблему одночасного заїзду в гараж двох транспортних засобів. Даний розрахунок саме для такого випадку.

Вихідні дані:

• габарити першого автомобіля: довжина — 4500 мм; ширина — 1725 мм; висота — 1445 мм;
• габарити другої машини: довжина — 4695 мм; ширина — 1800 мм; висота — 1680 мм;
• висота передбачуваного вантажу — 0,4 м;
• табличне значення відстані, на яке ширина воріт перевищує ширину автомобіля — 0,7 м (при перпендикулярному проїзд) і 1,0 м (при проїзді під кутом);
• мінімальна відстань між автомобілями — 0,5 м;
• розмір простору, який займають панелі в складеному стані (показник повинен бути зазначений у технічній документації на ворота) — 0,5 м.

Оскільки розміри другого автомобіля відрізняються від розмірів першого, то в розрахунок висоти беруть найбільші значення: Н ? (1,68 + 0,4) + 0,2 = 2,28 м.

Мінімальне значення ширини (S) при перпендикулярному проїзд до площини воріт: S ? 1,725 + 1,8 + 0,7 + 0,5 + 0,5 = 5,225 м.

Мінімальне значення ширини (S) при проїзді, розташованим до площини воріт під кутом: S ? 1,725 + 1,8 + 1,0 + 0,5 + 0,5 = 5,525 м.

Стандарти ГОСТ секційної конструкції

Полотно секційних воріт складається з невеликих панелей, які рухомо з’єднані між собою. При функціонуванні системи полотно переміщається по напрямних. Такі ворота зносостійкі і здатні витримувати великі навантаження, тому ними можна перекривати широкі прорізи, не передбачаючи вільний простір ні всередині будівлі, ні зовні, ні в самому отворі.

Зліва — єдине полотно для проїзду двох автомобілів; праворуч — роздільні ворота для проїзду кожного автомобіля

Розрахунок розмірів секційних воріт для в’їзду двох автомобілів із зазначеними вище параметрами:

• висота (Н) ? (1,68 + 0,4) + 0,2 = 2,28 м;
• ширина (S) при перпендикулярному проїзд до площини воріт: S ? 1,725 + 1,8 + 0,7 + 0,5 = 4,725 м;
• ширина (S) при проїзді, розташованим до площини воріт під кутом: S ? 1,725 + 1,8 + 1,0 + 0,5 = 5,025 м.

Оптимальні габарити рулонної конструкції для гаражного отвору

Конструкція полотна ролетних воріт схожа з секційною моделлю, за винятком того, що ламелі рулонного полотна набагато вже, і при підйомі накручуються на барабан. Автоматичний механізм таких воріт може бути закріплений зовні, всередині приміщення або при обмеженні простору — в прорізі. Головна перевага такої системи — це можливість дистанційного керування і акуратний зовнішній вигляд.

Рулонні ворота можуть бути встановлені на прорізи великої висоти і ширини, тому їх застосування буде доцільним і сучасним рішенням для організації одночасного в’їзду двох автомобілів.

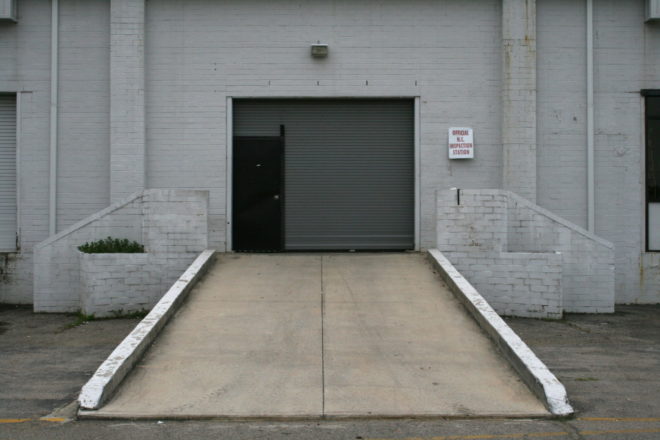

Блок, який згортається рулонне полотно, розміщений в отворі

При розрахунку рольставень потрібно враховувати розміри блоку, в який скручується полотно. При недостатньому просторі над отвором і неможливості повноцінного кріплення блоку в це місце, його може красти простір безпосередньо в самому отворі.

Розрахунок мінімальних розмірів рулонних воріт нічим не відрізняється від розрахунку секційних.

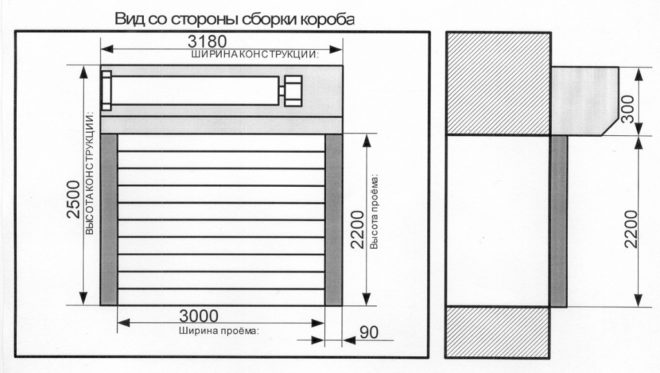

На схемі позначені розміри конструкції воріт і вільного отвору, достатні для проїзду стандартного легкового автомобіля

Автоматичні підйомні «двері»

Вони отримали широке поширення зважаючи підвищеної міцності і зручності їх експлуатації. Конструкція таких воріт не піддається перекосів і заклинювання, а автоматичний механізм дозволяє управляти ними на відстані з дистанційного пульта. Крім того, варто відзначити їх порівняно невисоку вартість, доступність та зламостійкі.

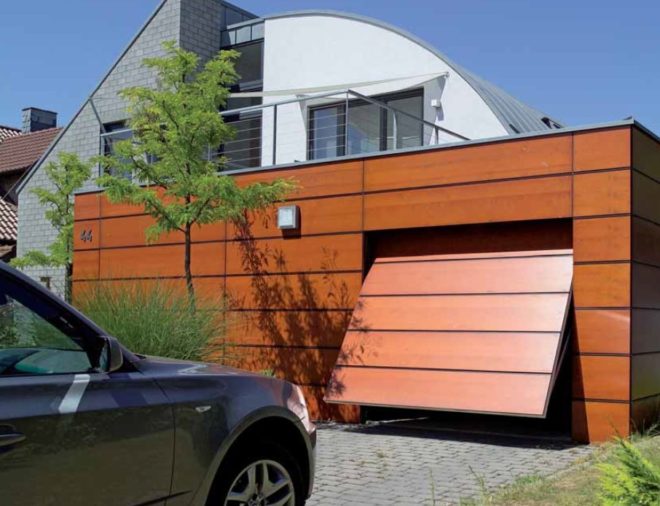

Підйомні ворота поворотного відкривання з щитовим полотном дуже міцні

При розрахунку розмірів підйомних воріт необхідно враховувати те, що у відкритому положенні вони займають мінімум 20 см висоти отвору. Точні характеристики вибраної моделі можна знайти в технічній документації на виріб.

Стандартні розміри серійних воріт такого типу починаються від 1,8 м по висоті від 2 м по ширині. Таку конструкцію раціональніше використовувати для в’їзду одного транспортного засобу з-за значної ваги полотна.

Розміри і принципи розрахунку воріт для вантажних машин

Розрахунок розмірів воріт для габаритних автомобілів проводиться за аналогією з розрахунками воріт для легкових машин. У такому разі рекомендована відстань, на яке отвір повинен бути ширше транспорту, збільшується і береться з таблиці в залежності від розташування проїзду до площини воріт і габаритів автомобіля.

Таблиця: ширина воріт при перпендикулярному розташуванні проїзду

Довжина автомобіляШирина автомобіляВідстань, на яке ширина воріт
повинна перевищувати ширину автомобілявід 6 до 8 мвід 2 м до 2,5 м1 мбільше 8 мбільше 2,5 м1,2 м

Таблиця: ширина воріт при похилому розташуванні проїзду

Довжина автомобіляШирина автомобіляВідстань, на яке ширина воріт
повинна перевищувати ширину автомобілявід 6 до 8 мвід 2 до 2,5 м1,5 мбільше 8 мбільше 2,5 м2,0 м

Крім цього, мінімальна відстань між вантажними автомобілями в разі їх одночасного проїзду збільшується до 0,7 м.

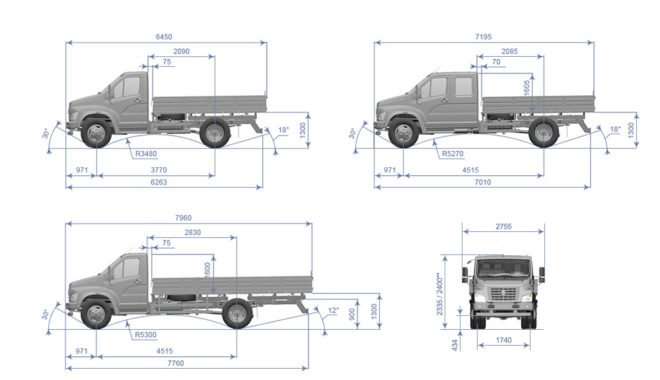

Для розрахунку візьмемо основні параметри: довжина — 6263 мм; висота — 2400 мм; ширина — 2755 мм

Розрахунок мінімальних розмірів розпашних воріт для проїзду одного вантажного автомобіля з розмірами, зазначеними на схемі:

• висота (Н) ? 2,4 + 0,2 = 2,6 м;
• ширина (S) при перпендикулярному проїзд до площини воріт: S ? 2,755 + 1 = 3,755 м;
• ширина (S) при проїзді, розташованому на площині воріт під кутом: S ? 2,755 + 1,5 = 4,255 м.

Відео: як зробити відкатні ворота своїми руками (креслення, порядок робіт)

Часто гаражні ворота вважають нескладною конструкцією, тому їх монтаж часто залишають на самий останній момент, передбачаючи, що завжди можна підібрати готовий виріб під існуючий отвір і автомобіль. Частково це дійсно так, особливо якщо ваш транспортний засіб володіє стандартними розмірами. Але навіть у такому випадку розрахунок виявиться зайвим, оскільки різні фактори здатні робити істотний вплив на вибір конструкції. Тому так важливо уважно і детально проаналізувати інформацію ще на етапі проектування, щоб підібрати ідеальний з точки зору технічних характеристик і економічності варіант, який підійде саме вам і вашому гаражу.
