Опис та різновиди залізобетонних опор СВ

Перед кожним господарем будинку рано чи пізно постає питання про необхідність встановлення паркану. Якого типу огорожі віддати перевагу – цегельного, із сітковим або дерев’яного – не проблема вибору, основну складність являє собою вибір основи.

Опис та різновиди залізобетонних опор СВ

Залізобетонні опори СВ

Про те, що таке залізобетонні опори електромереж, які їх переваги і недоліки, який термін служби по ГОСТ і як звести своїми руками, читайте далі.

Різновиди конструкцій

На сьогоднішній день залізобетонні стійки СВ поділяються на кілька видів.

За призначенням:

  • Проміжні конструкції ліній електропередач, які мають високий термін служби, дозволяють утримувати вагу висять на них кабелів. Такі залізобетонні опори зазвичай застосовуються всередині ділянок ВЛ.
  • Анкерні бетонні опори ЛЕП 110, 95, 35, 10, 105 кВ дозволяють компенсувати різницю натягу кабелів, зазвичай вони застосовуються на прямих ділянках ПЛ.
  • Кутові залізобетонні опори ПЛ 110, 95, 35, 10, 105 кВ.
  • Кінцевий тип конструкцій.
  • Перехідні залізобетонні опори ПЛ 110, 95, 35, 10, 105 кВ зовнішнього освітлення.
  • Ответвительный тип споруд.
  • Перехресна різновид конструкцій.
  • По самій конструкції:

  • По конструкції розрізняють портальні залізобетонні опори освітлення ВЛ 110, 95, 35, 10, 105 кВ, оснащені стяжками.
  • Вільностоячі конструкції з вбудованими стяжками.
  • Багатоточкові вільностоячі споруди.
  • Опис та різновиди залізобетонних опор СВ

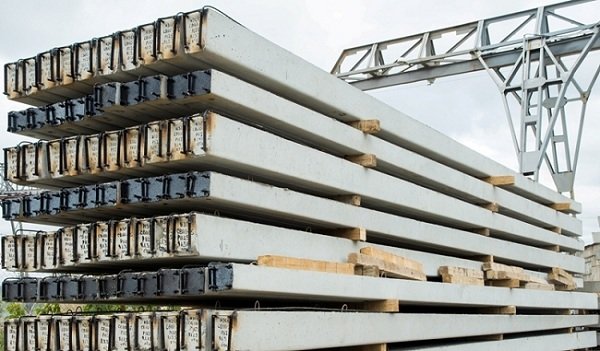

    Залізобетонні опори і стійки ЛЕП

    Переваги і недоліки

    Залізобетонні опори ПЛ 110, 95, 35, 10, 105 кВ мають деякі переваги і недоліки. Для початку розглянемо позитивні сторони:

  • Довгий термін служби. Саме термін служби ліній електропередач робить їх більш затребуваними на нашому ринку. Якщо порівнювати з іншими матеріалами, наприклад, деревом, то термін служби бетонних опор ліній електропередач зовнішнього освітлення завжди буде вище. Але слід врахувати, що міцність і, відповідно, термін служби визначаються якістю цементу, з якого виготовляються залізобетонні опори ПЛ 110, 95, 35, 10, 105 кВ згідно ГОСТ. Щоб термін експлуатації був більш довгим, експерти радять використовувати цемент марок М300-М500.
  • На стовпи зовнішнього освітлення ліній електропередач можна нанести облицювання у вигляді штукатурки, пластику або ж просто розкрити фарбою.
  • Безперечною перевагою крім того, що стовпи ліній електропередач 110, 95, 35, 10, 105 кВ по ГОСТ мають довший термін експлуатації, є зручність монтажу. Щоб встановити опору, вам не потрібно буде використовувати будматеріал або спеціалізоване обладнання.
  • Якщо говорити про недоліки, то є один, але дуже суттєвий. Монтаж стовпів передбачає підготовку фундаменту. Якщо залізобетонні опори будуть встановлені без фундаменту, з часом це стане причиною деформації споруди.

    Робимо стійки самостійно

    Процес виготовлення і монтажу стійок буде розглянуто нижче. Для початку почнемо з підготовки всіх необхідних елементів.

    Опис та різновиди залізобетонних опор СВ

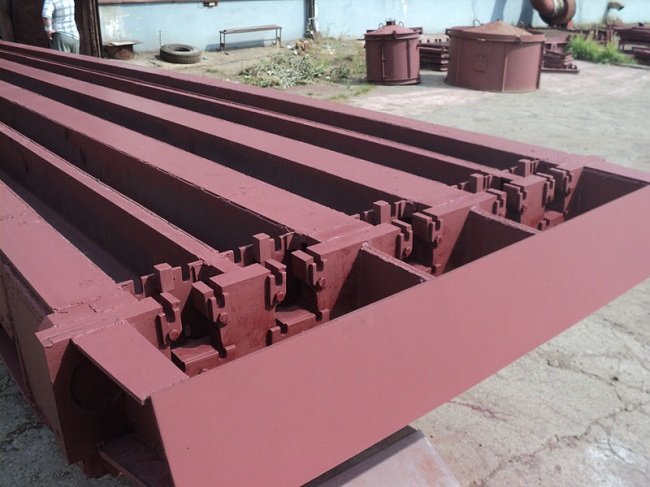

    Промислова форма для відливання стійок СВ110

    Збираємо матеріали

    Якщо ви хочете встановити паркан заввишки півтора метра, вам потрібно заздалегідь підготувати залізобетонні стійки висотою приблизно 1.8 м. Щоб виготовити стовпи для ліній зовнішнього освітлення 110, 95, 35, 10, 105 кВ по ГОСТ, підготуйте наступне:

    • молоток;
    • шурупи;
    • фанерний лист або дошку;
    • арматуру;
    • поліетилен;
    • зварювальне обладнання.

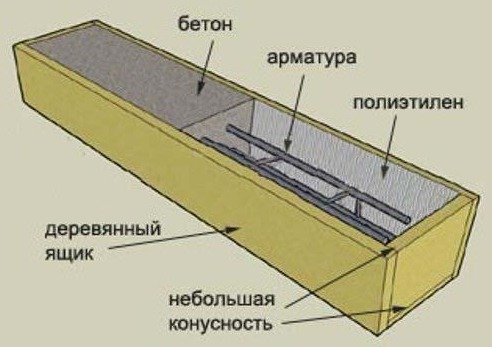

    Виконуємо опалубку

    Вибрированная опора або з приставкою по ГОСТ починається з виробництва опалубки. Щоб залізобетонні опори ПЛ 110, 95, 35, 10, 105 кВ були надійно встановлені, опалубка повинна вийти максимально міцною. В даному випадку на якості економити ні в якому разі не можна.

    Найбільш простим методом облаштування опалубки буде виготовлення споруди у вигляді коробки. При відсутності фанерних листів установка бетонних стовпів під електрика може бути виконана в конструкції з дощок. Як у випадку зі звичайною коробкою, торці і три сторони необхідно скріпити між собою на саморізи. При цьому верхня частина конструкції залишається відкритою, оскільки в неї буде заливатися бетонна суміш.

    Опис та різновиди залізобетонних опор СВ

    Технологія виробництва залізобетонних опор ЛЕП своїми руками

    Після скріплення дощок коробки необхідно прокласти поліетиленом, в якості додаткового захисту від витікання суміші можна обшити коробки пластиком. Це також дозволить запобігти деформації стінок. Також слід зазначити, що бетон для стовпів легше буде відокремити від гладких стін, так що демонтаж опалубки не займе багато сил.

    Важливим моментом є облаштування опор таким чином, щоб вони були встановлені найбільш міцно. Зокрема, для цього необхідно правильно замісити робочий розчин, у якому співвідношення цементу з піском повинна складати один до двох або один до трьох.

    Не варто забувати і про надійне металі у вигляді арматури. Якщо вибрированная або опора з приставкою буде встановлена без використання арматури, стійкість споруди в цілому буде значно нижче.

    Для того щоб правильно облаштувати армований каркас по ГОСТ, потрібно зварювальне обладнання. Правильний каркас повинен бути зварений з чотирьох прутів, встановлених вздовж і коротких прутів, які перебувають поперек. Короткі прути необхідно встановити з кроком від 50 до 150 мм.

    Також врахуйте, що бетонний розчин повинен охопити арматуру з усіх боків – це дозволить запобігти виникненню корозії і, відповідно, подальше руйнування.

    Робимо розчин

    Коли опалубка і армований каркас готові, можна приступати до розведення бетонної суміші. Щебінь потрібно для заповнення опалубки, бажано використовувати не великий, розміри зерна за ГОСТ повинні бути близько 5-10 мм. Сам розчин замішується вручну або в бетономішалці.

    Опис та різновиди залізобетонних опор СВ

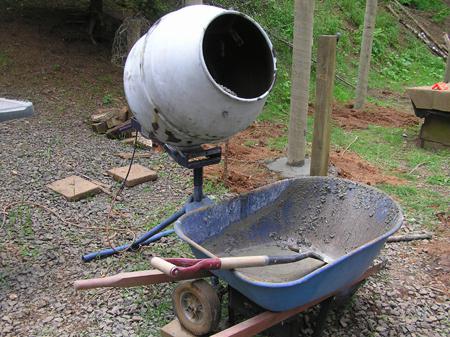

    Розчин для опор можна замішувати вручну або в бетономішалці

    Коли розчин замішаний, його можна заливати в опалубку. Склад заливається обережно, в процесі необхідно запобігти утворенню повітряних бульбашок в суміші, інакше це вплине на показник міцності. Для цього, коли вся суміш буде в опалубці, її слід максимально ущільнити.

    Коли заливка суміші для установки зовнішнього стовпа ВЛ 110, 95, 35, 10, 105 кВ по ГОСТ закінчена, за допомогою кельми або рівною дерев’яної дошки необхідно максимально вирівняти поверхню. Потім опалубка залишається сохнути, для цього потрібно мінімум тиждень.

    Виготовлення опор без опалубки

    У відповідності з вимогами ГОСТ залізобетонні опори ВЛ можуть бути встановлені в округлі бетонні підстави, при цьому вам не потрібно робити опалубку. Для цього використовуйте залізну трубу, заздалегідь продумавши, який діаметр вам потрібен, яка, власне, і буде виконувати роль форми. Заливка бетонної сумішшю здійснюється за наступним алгоритмом:

  • Спочатку, відповідно до вимог ГОСТ, необхідно вкопати в землю залізні труби.
  • Потім прямо в трубу на місці слід залити бетонний розчин.
  • Після цього здійснюється монтаж безпосередньо каркаса.
  • Як показує практика, цей метод дає можливість заощадити час і, відповідно, сили, оскільки він є менш трудомістким. Здійснюється затоку відразу тієї частини опори, яка вмонтована в землю, а також тієї, яка буде виконувати роль самого стовпа, що значно полегшує завдання.

    Опис та різновиди залізобетонних опор СВ

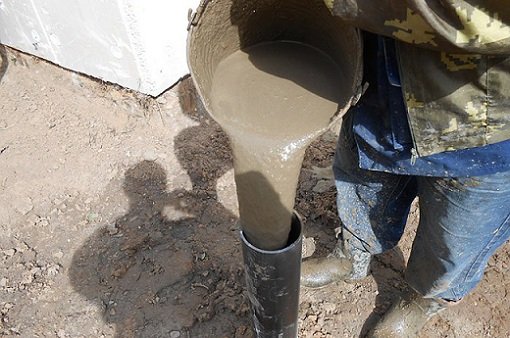

    Можна проводити заливку металеві труби, які виконують роль форми

    Коли пройде мінімум сім днів і бетонний розчин остаточно затвердіє, використовуючи метод «ковзної опалубки» металеве підставу прорізається болгаркою уздовж. Потім слід приварити так звані косинки, які заздалегідь повинні бути облаштовані отворами для гвинтів.

    Вам потрібно, щоб обидві частини труби без проблем могли розкритися, тому внутрішню частину необхідно змастити, для цього можна використовувати звичайне моторне масло.

    Щоб запобігти деформації споруди в цілому, заздалегідь слід визначити вертикальність конструкції, для цього використовуйте метр. Даний метод виробництва опор дає можливість облаштувати і гладкі, і декоративні опори. Коли монтаж завершено, зверху можна поставити бетонні ковпаки.

    Виробництво залізобетонних опор СВ (відео)
