ТЕН – електронагрівач рідини у вигляді металевої трубки, усередині якої знаходиться спіраль. Конструкцій, безліч різновидів. Тени виготовляють і на великий і на малих виробництвах.
Ці нагрівачі масово встановлюються, наприклад, в бойлерах електричних і електрокотли, тому виробляються також відомими виробниками.
Але на будь-якому ринку можна зустріти Тени призначаються для установки в радіатори опалення. Ці нагрівачі виготовлені частіше в Польщі, Україні, Китаї. Вони можуть бути вбудованими термодатчиками, тобто працювати в напівавтоматичному режимі, відстежуючи ступінь нагрівання.
На основі таких електричних нагрівачів, можна легко створити опалювальний прилад своїми руками. Чим і користуються домашні майстри, конструюючи найпростіший обігрів і “економлячи” при цьому, як вони думають, неабиякі суми грошей.
Але так чи вигідно використовувати Тени?
Де, в яких ситуаціях, застосовують ці електронагрівачі води? Як потрібно встановлювати і застосовувати Тени…
Наскільки велика вигода від Тенів
Існують навіть міфи, що Тенами опалювати вигідно. Але «мрії розбиваються об сувору реальність», – опалювати електрикою дорожче всього. Так як використовується самий дорогий енергоносій.
Неважливо, чи є фірмовий програмований електрокотел, або встановлена бочка з опущеним у неї на дроті Теном, – ККД подібних електронагрівачів близько 97%. А далі платимо по лічильнику…
Але є лазівка, – дешевий нічний тариф на електроенергію. Дізнатися точно, про діючих тарифах і можливості підключення нічного, можна в місцевій електромережі.
Правда і нічний електрика не можна назвати дешевим, але в сукупності з показником “Комфортність”, нічний опалення стає досить привабливим для користувача.
Який вид палива найбільше підходить для дому
Але ціна на саму систему опалення з електричним нагрівом може значно варіюватися.
Якщо є стара батарея, то чому б її не перетворити за допомогою Тена в систему опалення для невеликого підсобного приміщення, – курника, майстерні, гаража…
Де звичайно застосовуються електричні нагрівачі
Коли в квартирах з центральним опаленням холодно, то опалюють додатково електрикою, а також газовою плитою або колонкою.

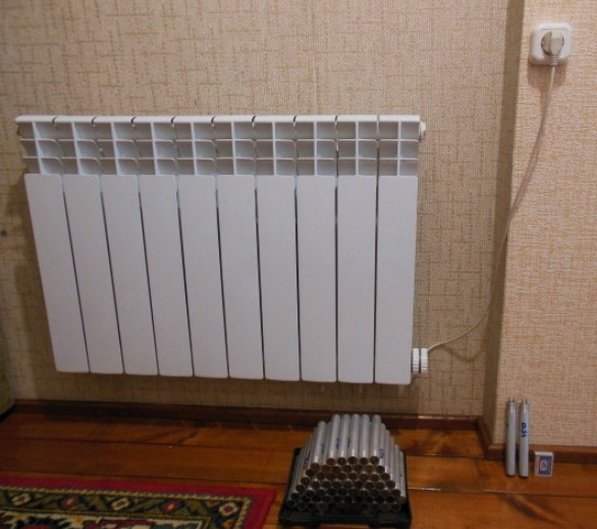

Ось тут і застосовується парочка важких чавунних батарей з Тенами. Порівняно з фірмовими електроконвекторами вони володіють набагато більшою теплоємністю, тому їх можна вимкнути на довше і не стежити за їх роботою. Але і нагрів відповідно триваліше.
Такі радіатори умільці встановлюють в основному в гаражах, де люблять проводити час. Або, наприклад, для обігріву тварин у морози на невеликих фермах.
Буває, що на дачке, в гаражі і т. п. є залишки колишньої системи опалення, наприклад, кілька батарей зі сталевими трубами. Повернути систему до життя простіше всього, вставивши в неї електричні нагрівачі….
Але Тени можуть створювати і допоміжний підігрів в домашній системі опалення. Електричний обігрів відмінно доповнює твердопаливний котел. Особливо вночі, з дешевим тарифом. І тут “саморобний виробництво” також затребуване.

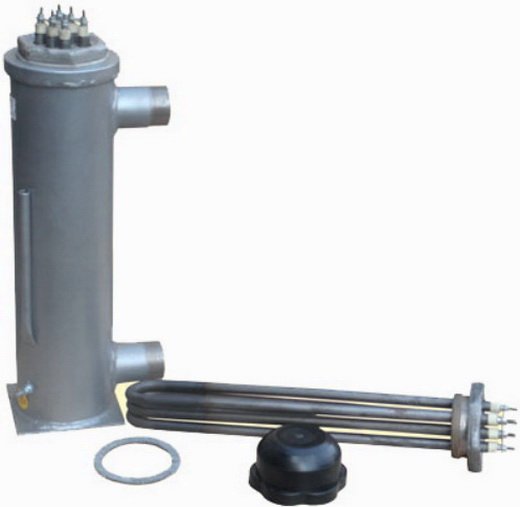

Якщо у досить великій металевій трубі закріпити пару Тенів по 2 кВт, то вийде 4-кіловатний електрокотел. Нюанс у тому, що вночі його можна включати в потужну мережу 220 В, так як інші споживачі “сплять”, крім холодильника, наприклад.
Таке «творіння», на практиці, може стати основним опаленням протягом сезону в утепленому будинку, якщо, звичайно, застосовується буферна ємність – теплоакумулятор.
Як підключити теплоакумулятор в систему
Яка потужність знадобиться
В системі опалення цілого будинку краще використовувати 2-киловатные зразки електронагрівачів.
Але в окремих радіаторах саморобних регістрах, обрізках опалення в гаражах… застосовувати занадто потужні Тени не можна.
Справа в тому, що теплове реле не може вважатися надійним захистом. А доводити рідину до температури кипіння, перегрівати прилад понад +75 градусів – небезпечно.
Отже, потужність Тена не повинна бути більше, ніж теплова потужність, що віддається приладом при +70 градусах. Це приблизно 75% від паспортної потужності радіатора.
Одна секція і чавунного і алюмінієвого радіаторів (500 мм між трубами) має потужність тепловіддачі 170 Вт при 90 град рідини і 20 град повітря. При +70 град. нагрівання – одна секція – 140 Вт, 7 секцій – 1080 Вт, 10 секц. – 1400 Вт.
Таким чином, для радіатора з 7 секцій потужність Тена не повинна побут більше ніж 1 кВт. А для радіатора з 10 секцій – не більше 1,4 кВт.

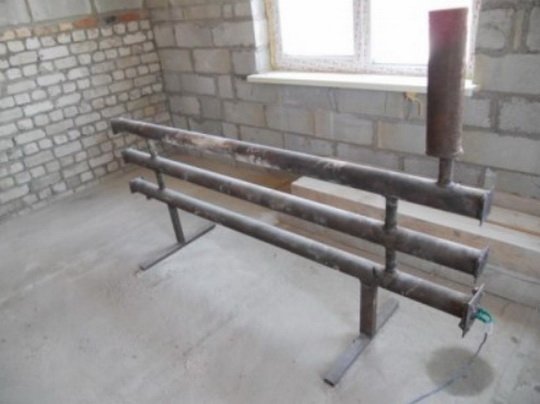

Важче йде справа з саморобними регістрами, – невідома їх тепловіддача. Залишається лише починати використовувати найменш потужні нагрівачі.
Які Тени для радіатора вибрати

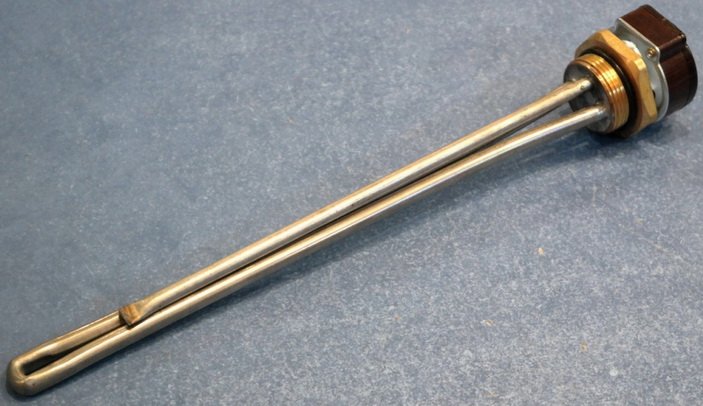

Тени для радіаторів зроблені на основі заглушки (підстави) зі стандартним діаметром різьби 40 мм. Залишається з радіатора викрутити нижню пробку, на її місце вкрутити нагрівач.
Про підборі цих нагрівачів по потужності для радіаторів було сказано вище. Не варто брати більш потужний ТЕН, щоб уникнути аварійних ситуацій. Не слід перегрівати радіатор, домагаючись більшої тепловіддачі.
Але ці нагрівачі розрізняються і по довжині. Для окремого радіатора, без руху рідини, краще Тени достовірніше. Тоді і прогрів буде більш рівномірним.
В проточному электрокотле інший пріоритет підбору – менший гідравлічний опір. Мінімізувати вплив нагрівачів шляхом вдалого підведення трубок і конфігурації їх розташування для домашнього умільця не проблема.
Виробник, – “китайців”, як і раніше, найбільше лають, кращими Тенами вважаються місцевого розливу – російсько-українські.
Як застосовуються
Тени можуть включатися кімнатним термостатом. Тоді вони управляються по заданій температурі повітря.

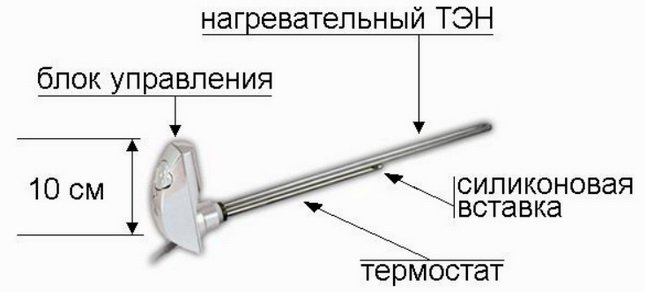

Але у більшості випадків використовують нагрівачі з вбудованими температурним реле, – нагрів по температурі теплоносія.
Рідина при нагріванні розширюється. Не можна окремі радіатори, та інші замкнуті системи опалення, заповнювати рідиною повністю. В системах опалення для компенсації розширення використовується розширювальний бак.
Розширювальні баки для систем опалення
У випадку з окремим радіатором достатньо залишити не менше 10% внутрішнього об’єму не заповненим, – радіатор заливати за верхню пробку.
Установка Тена наступна. Система зливається, викручується пробка радіатора, вкручується ТЕН. При цьому зазвичай використовується льон з мастилом в якості ущільнювача (метал по металу).
Нагрівач підключається до електромережі згідно з ПУЕ, з відповідною ізоляцією контактів.
Варто використовувати элетронагреватели і конструювати прилади самостійно
Можна зустріти рекомендації залити радіатор маслом, – нібито вийде аналог “масляного нагрівача”. Перш ніж слідувати подібним радам, рекомендується вивчити досвід “піротехніка”, який олію налив на картон, підпалив, а потім намагався загасити.
Маслонаповнені промислові електроагрегати експлуатуються з особливими заходами пожежної безпеки.
Якщо система заморожується, необхідно використовувати незамерзаючі рідини, для одного радіатора можна використовувати той же автомобільний Тосол. Горючі рідини неприпустимі.
Зустрічаються й інші порушення.
Самостійне конструювання електрообігрівального приладів не вітається з міркувань безпеки.
Набагато доцільніше придбати готовий електричний обігрівач для приміщень, наприклад, електроконвектор, що відповідає вимогам… За його експлуатаційні якості несе відповідальність виробник.
Економічна доцільність у Тенах може виникнуть, як говорилося, коли в наявності є “закинута” і “безкоштовно” оболонка для нього.
Але питання безпеки, насправді, набагато важливіше, ніж вигода, одержувана подібним чином.
Зараз це розуміють частіше, тому Тенами цікавляться все менше.
До того ж, середній по площі будинок вигідніше опалювати електрокотлом з водяними радіаторами, ніж окремими конвекторами. Далі по темі – вигідно опалювати електричними конвекторами
