Електричний водонагрівач створює комфорт в будинку, забезпечуючи мешканців гарячою водою. Але ті, хто часто з ним стикався, знає, що бойлер може становити певну небезпеку, пов’язану з розривом ємності при неправильному її монтажі. Уникнути цього допоможе правильно зібрана схема, що включає обов’язкову установку запобіжного сайту.
Зміст
- 1 Призначення запобіжного клапана
- 2 Принцип роботи
- 3 Існуючі різновиди клапанів
- 4 Правила монтажу клапана
- 5 Можливі поломки і метод їх усунення
Призначення запобіжного клапана
Щоб зрозуміти, для чого потрібен запобіжний клапан на водонагрівачі, треба згадати уроки фізики. Нагріта до температури 90оС вода розширюється приблизно на 3%. Неважко підрахувати, що всередині бойлера ємністю 50 л під час роботи обсяг гарячої води буде збільшуватися на 1,5 л. Якщо її не злити, ємність просто розірве. Щоб цього не сталося, ставиться запобіжний клапан, розрахований на певний тиск. При досягненні критичної позначки механізм клапана спрацьовує, нацьковуючи зайву рідину в каналізацію.
Ось для чого потрібен такий механізм. Його пристрій захищає котел від надлишкового тиску, що відбувається при нагріванні води.
Принцип роботи

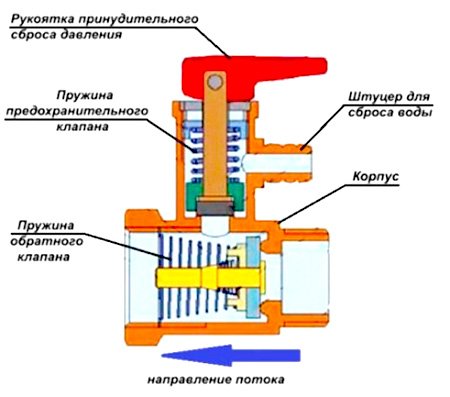

Якщо уважніше розглянути пристрій клапана і принцип його роботи, то весь механізм можна назвати системою клапанів. Це тому, що їх в одному корпусі знаходиться два. Робота першого ясна, через нього стравлюється зайве тиск бойлера. Механізм запобіжного клапана з’єднаний з боковим отвором корпусу. А для чого потрібен другий – зворотний клапан? Пристрій механізму всередині корпусу таке, що зворотний клапан варто знизу навпаки вхідного отвору. Він не дає холодній воді витікати з котла при відсутності тиску всередині водопроводу.
Принцип роботи механізму наступний:
Розглянувши пристрій і принцип роботи механізму, можна робити висновки, чому часто капає вода на виході. Це буде відбуватися завжди при підвищенні температури рідини і зниження водопровідного тиску, що вказує на нормальну роботу пристрою.
Далі виникає питання, куди дівати випливає з бічного отвору рідина. Для зливу води до вихідного отвору приєднана трубка ПВХ. Вона повинна бути армованої і закріпленої хомутом до патрубка. Ці вимоги обов’язкові до виконання, так як робочий тиск, що знаходиться в межах 6-10 Бар, зірве і розірве трубку. Іноді задають питання, навіщо робити злив з прозорої трубки? Відповідь проста, для зручності. Крізь прозорі стінки зручно контролювати роботу. Тобто буде видно, тече вода або капає, що часто може вказати на несправність механізму.
Існуючі різновиди клапанів
Звичайний запобіжний клапан для водонагрівача здійснюється в різному виконанні. Хоча зовнішній вигляд і принцип роботи практично однакові, все ж існують деякі нюанси.
Кожне видозміна конструкції допомагає комфортно користуватися бойлером, а іноді, навпаки, заважає:
- запобіжний клапан з важелем зручний для контрольної перевірки механізму на працездатність, яку треба проводити щомісяця. Піднімаючи прапорець, важіль примусово відкриває зливний отвір. Це також допомагає повністю злити воду з водонагрівача при аварійній ситуації. Деякі моделі мають прапорці, закріплених гвинтом. Він оберігає механізм від випадкового відкриття;
- коли відбувається установка або заміна клапана, треба звертати увагу на наявність стрілки напрямку та маркування допустимого робочого тиску. При відсутності таких напрямок руху рідини можна дізнатися по розташуванню пластини в гнізді, заглянувши всередину корпусу. А як дізнатися робочий тиск, адже воно випробовується лише перевірками? Та ніяк, і продавці в цьому теж не допоможуть. Тому такі моделі краще не встановлювати;
- самі штуцера, через які скидається вода, теж можуть мати свої відмінності. На довгий виступ у формі ялинки зручно одягати трубку і фіксувати її хомутом. Короткий штуцер теж має потовщення на краю для утримування шланга, але для хомута тут місця мало. Трубку доведеться обжимать дротом;

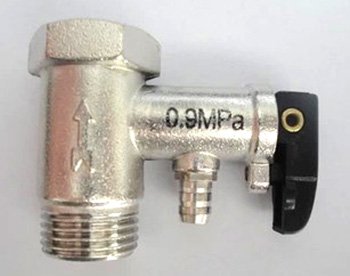

Запобіжний клапан з важелем, зручним штуцер скидання води, маркування допустимого робочого тиску
- якщо запобіжний клапан не обладнаний прапорцем, він призначений тільки для примусового зливу. Перевірити його працездатність контрольним зливом неможливо. Добре, якщо на корпусі є різьбовий ковпачок для обслуговування. Відкрутивши його, можна почистити засмітився механізм. Бувають дешеві необслуговувані моделі. Від таких клапанів взагалі треба відмовитися із-за небезпеки їх використання.
Розглянуті види клапанів зазвичай використовуються на бойлері ємністю до 60л. У великому водонагрівачі запобіжний клапан йде спільно з манометром і запірним краном. На штуцері нарізана різьба, що робить кріплення зливного шланга надійним.
Правила монтажу клапана

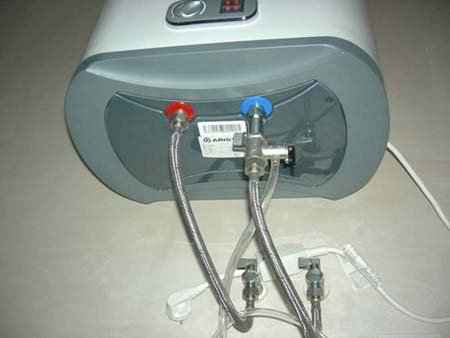

Щоб робота бойлера була безпечною, треба правильно встановити запобіжний клапан в систему. Зазвичай він йде в комплекті водонагрівача. При відсутності, запобіжний пристрій треба підібрати окремо, причому допустимий тиск клапана повинен відповідати робочому тиску бойлера. Всі параметри можна дізнатися з інструкції вироби.
Установка запобіжного вузла на бойлер може здійснюватися з перехідниками і без них, але з дотриманням певних правил:

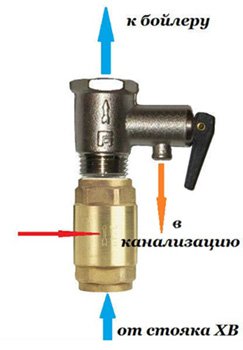

- запобіжний клапан необхідно встановити на гілку водопроводу, що подає холодну воду всередину бака;
- розміщують запобіжний клапан між запірним краном і ємністю. Якщо підходить різьблення, його просто накручують на різьбовий патрубок бака, а безпосередньо на різьбу клапана накручують кран;
- установка повинна проводитися строго по вказаному стрілкою напрямку. Всі різьбові з’єднання герметизують льоном або стрічкою ФУМ;
- затягувати різьблення треба щільно, щоб уникнути протікання, але великі зусилля докладати теж небажано. Бронзовий корпус може лопнути, що призведе до додаткових витрат на покупку нового виробу.
Пристрій деяких моделей клапанів може відрізнятися наявністю регулятора спрацьовування механізму по тиску. Принцип його регулювання полягає в ослабленні або підтягуванні притискної пружини. Треба знати, що спочатку механізм вже відрегульований виробником, і вносити туди свої зміни, не маючи досвіду, не можна.
Після монтажу, всередину водонагрівача набирають воду для перевірки всіх з’єднань. Якщо з’явилася текти, можна спробувати підтягнути різьблення. В іншому випадку доведеться зливати воду для перепакування сполук. Перевірити працездатність клапана можна поворотом прапорця. Якщо при цьому дії вода з штуцера тече, а після повернення прапорця у вихідне положення текти припиняється, значить, механізм працює справно.
Можливі поломки і метод їх усунення
Поломка запобіжного вузла виражається постійним протіканням води або її повною відсутністю. Якщо рідина тече або капає тільки при нагріванні, що зручно спостерігати через прозору трубку, значить, все працює справно. Для цього і потрібен цей вузол.
Давайте розглянемо можливі причини протікання:
- буває, вода капає з холодного бойлера. Тут можна поспостерігати за частотою капели. Якщо вона зростає, а потім зменшується, можливо, водопровідне тиск перевищує допустимі норми. Зворотний клапан постійно знаходиться відкритим і надмірний тиск води, проходячи через водонагрівач, що випускається. Після нормалізації водопровідного тиску текти припиниться. При частому повторенні таких ситуацій бажано на вході водопроводу в будинок встановити редуктор;
- іноді вода капає з-за того, що під сідло пластини потрапив сміття. Виправити становище можна періодичним стравлюванням рідини з допомогою аварійного важеля. Витікає вода вимиє бруд, пластина щільно сяде в сідло, і крапель припиниться до нагрівання бойлера. Коли підбурювання не дало позитивних результатів, у розбірної моделі витягають пружину для очищення від бруду. Якщо це не допомогло або корпус запобіжного вузла нерозбірний, його доведеться міняти новим;
- зазвичай протікає вода з клапана приносить додаткові витрати, але зате відсутня небезпека розриву водонагрівача. Погано, якщо рідина взагалі не тече і не капає. Це може бути із-за накипу в самому механізмі або всередині штуцера. Тут допоможе тільки механічна прочищення або вузол краще поміняти;
- деякі моделі клапанів можуть текти з-за неправильної установки. Їх треба накручувати тільки на чотири оберти, інакше продавлюється регулювання. Зараз продаються вдосконалені моделі з обмежувачем, які можна накручувати до упору. Недосвідченому людині краще всього віддати перевагу саме такій конструкції;
- трапляються ситуації, що людина грішить на клапан, а винен сам бойлер. Це пов’язано зі стрімким зростанням тиску на виході з водонагрівача при його нагріванні. Перша причина виникає при поломці терморегулятора, який можна замінити новим. Друга причина – найгірша. Дешеві китайські вироби всередині ємності мають мало місця для розширення рідини. Це можна виправити установкою гідроакумулятора або придбанням якісного бойлера.
Працездатність запобіжного вузла убезпечить мешканців будинку від опіків, які можна отримати під час розриву бойлера з окропом. Головне, треба пам’ятати, що замість такого вузла не можна ставити простий зворотний клапан. Це тільки погіршить ситуацію.
