Заповнення системи опалення водою (теплоносієм) - підготовка, розрахунок, заливка

[зміст h2 h3]У цій статті ми розглянемо питання операцій, що передують запуск опалення будинку в експлуатацію (заповнення системи теплоносієм, його підготовка).

Зміст

Операції, що передують заповнення системи

Ми запускаємо нову систему опалення, або включаємо в роботу після літа відслужила не один рік, але з якої була злита рідина, перед пуском треба завжди провести обов’язкові операції:

Промивка системи опалення — обов’язково виконується для нової системи, щоб видалити технологічний сміття, окалину з труб які можуть перешкодити віддачі тепла. Якщо влітку не проводився злив теплоносія (при правильній експлуатації) то промивання обсягу системи водою можна проводити раз на два роки;

Гідравлічне випробування — проводиться стисненим повітрям, але можна робити і підвищуючи тиск теплоносія (води, антифризу). Розрахунок тиску для опресовування проводиться множенням робочого напору на 1,25. Швидкість падіння напору повинна бути не більш 1% за 15 хв;

Заповнення системи опалення водою (теплоносієм) підготовка, розрахунок, заливка

Ручний насос для обпресування опалення виробництва Rothenberger

Усунення всіх виявлених витоків при випробуванні (підтяжка і перебивка сальників і ущільнень). Це потрібно не стільки для того щоб витрати на підживлення об’єму системи опалення будинку теплоносієм був мінімальним, скільки для виключення завоздушивания при роботі.

Чим краще заповнювати — антифризом або водою?

Найбільш поширено наповнення обсягу опалення водою, але останнім часом, особливо для систем невеликого будинку, все частіше використовують антифриз, який має безліч переваг (крім відносно високої ціни, звичайно).

Слід враховувати, що вода як теплоносій теж вимагає витрат — її обов’язково слід готувати (видаляти солі і кисень) перед тим як заповнювати їй обсяг опалення, а системи ХВО і реагенти для них коштують певних грошей.

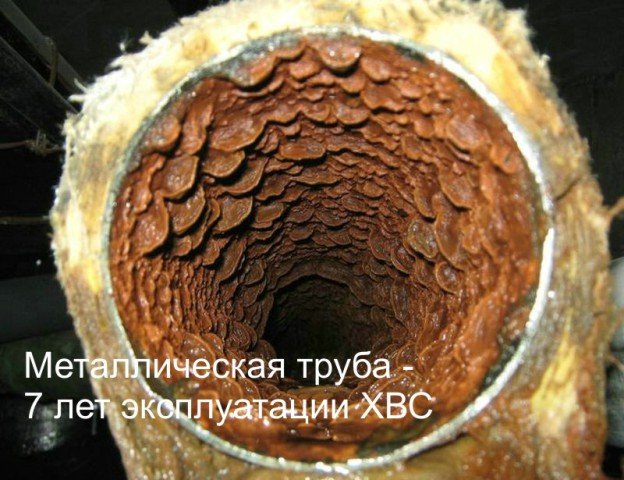

Якщо ви використовуєте в якості теплоносія воду, то майте на увазі — рідина з водопроводу менше всього підходить для цієї мети. У ній містяться солі кальцію та інших речовин, які викликають відкладення на елементах трубопроводів. Крім того, для води з водопроводу характерний великий об’єм розчиненого кисню. Для підготовки її бажано використовувати спеціальні установки хімводоочистки.

Так що рішення застосувати в якості теплоносія спеціальну рідину в багатьох випадках виправдано.

Як розрахувати об’єм теплоносія

Для підбору обладнання для підготовки води (щоб підібрати швидкість з якою відбувається витрата води на підживлення, а отже розрахувати і швидкість його роботи), або при використанні в якості теплоносія антифризу або привізної води, потрібно знати розмір обсягу вашої системи опалення. Як його розрахувати?

Знаходимо або робимо специфікацію системи опалення вашого будинку (треба знати всі елементи, їх кількість та метраж труб по діаметрам);

Об’єм води в самому котлі (G), у секції радіатора (P) і розширювальному бачку (O) знаходимо в паспортах або каталогах;

Для того щоб зробити розрахунок об’єму, який займає рідина в трубах, користуємося спеціальними довідниками, де вказується обсяг води в одному погонному метрі (D) в залежності від діаметру;

Об’єм знаходимо по формулі O+G+(P*c)+(D*z), де с — кількість сейкций радіаторів, z — кількість погонних метрів труби;

Хоча вода або антифриз нестислива рідина, все одно розрахунок має деяку похибка, тому додаємо 10-15% запасу.

Підготовка та заповнення системи

Навіть система має точний розрахунок гідравлічних параметрів не зможе добре працювати, якщо була помилка при початку експлуатації, а витрата теплоносія в окремих вузлах дуже важко відрегулювати.

Коли всі промито і випробувано, проведено розрахунок і підготовлений необхідний обсяг зм’якшеної води або антифризу, можна починати підготовку до заповнення опалення. На цій стадії, а також на такому етапі, як пуск системи опалення, бажано забути, що таке швидкість, всі операції потрібно виконати правильно:

Оглядаємо всі вузли системи на предмет можливих витоків;

Закриваємо всі зливні патрубки і крани, витрата рідини через них нам ні до чого;

Перевіряємо роботу всіх развоздушивающих пристроїв, якщо через них недостатня швидкість скидання повітря, відвертаємо їх взагалі. Також за можливість відкриваємо всі крани у верхніх точках, витрата повітря через них зменшить час для проведення операції.

Заповнення потрібно починати поступово, бажано по окремих частинах системи опалення починаючи з найближчих до теплоисточнику і розташованих нижче по рівню.

Відкриваючи кран заповнення, слідкуємо щоб швидкість (витрата) теплоносія був мінімальним — це забезпечить повне витиснення повітря.

По мірі заповнення закриваємо крани, з яких починає йти вода без повітря (роблячи розрахунок необхідної кількості рідини необхідно врахувати її витрата 3-5% саме подібним чином). Також невелика швидкість наповнення системи дозволяє встигнути проконтролювати всі її ділянки, особливо якщо будинок великий. Після того як наповнили і видалили повітря з найближчих вузлів переходимо далі. В останню чергу наповнюємо найдальші і самі верхні точки.

Як перевірити якість заповнення системи

Коли ви проводите розрахунок ємності опалювальної системи бажано виводити не тільки загальну цифру, але і значення для окремих отсекаемых при поетапному заповненні вузлів. На лінії подачі теплоносія в опалювальну систему бажано змонтувати водомір. В результаті, знаючи кількість пройшла через нього рідини і обсяг опалення, можна судити про якість наповнення — зменшений витрата свідчить, що де-то залишився повітря, а якщо він збільшений, то можливо десь є витік.
