Запобіжний клапан для водонагрівача часто називають зворотним клапаном для водонагрівача — його необхідно встановлювати для безпечної експлуатації бойлерів. Бойлер являє собою ємність, де відбувається нагрівання води. Вода під час нагрівання, згідно законам фізики, розширюється і збільшується в об’ємі. В умовах замкнутого простору, з підвищенням температури, збільшується об’єм води створює підвищений тиск на стінки бака і потенційно несе за собою фактор загрози. Тому при монтажі для безпеки на цьому обладнанні необхідно встановлювати запобіжний клапан. Він охороняє виріб від поломки, а при виникненні аварійної ситуації скине зайве тиск, і видалить з ємності водогрійного бака зайву воду.
Зміст статті
- 1 Що являє собою запобіжний клапан
- 1.1 Які бувають клапани
- 1.2 Пристрій
- 1.3 Принцип роботи
- 2 Що може трапитися при відсутності захисту бойлера
- 2.1 Висновок
- 3 Монтаж
- 4 Висновок
Що являє собою запобіжний клапан
Запобіжні клапани для бойлера зовні схожі на сантехнічні трійники і поєднують у собі функції:
- Запірного крана;
- Зворотного клапана;
- Запобіжного клапана.
Вони необхідні в облаштуванні водонагрівачів для стравлювання зайвої води, яка утворюється внаслідок її теплового розширення.
Які бувають клапани
Запобіжні клапани, що випускаються для побутових нагрівальних приладів, поділяються на три групи.
Невеликі нагрівачі облаштовуються одноразовими клапанами першої або другої групи. Вони являють собою нерозбірні конструкції китайського виробництва з коротким строком служби і невеликою ціною. Тому їх заміну можна безболісно проводити по мірі виникнення необхідності.

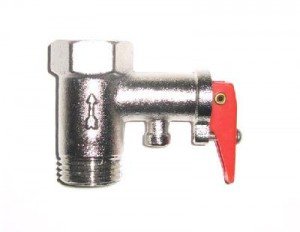

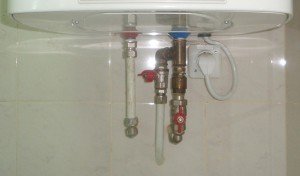

Фото запобіжного клапана
Клапани третьої групи виконуються на більш високому рівні виконання, вони:
- Мають складну конструкцію;
- Витримують тиск до 7 бар;
- Мають насадку для підключення каналізації;
- Дають можливість візуально контролювати скидання води.
Останнім часом відомі виробники електричних бойлерів, завжди комплектують свої вироби фірмовими клапанами високої якості.
У разі заміни запобіжні клапани для водонагрівача можна придбати в торговій мережі, а їх технічні характеристики розпізнати візуально за кольором ручки. Червоний колір ручки вказує на те, що даний клапан працює з тиском 0,6 МПа, чорний – 0,7 МПа, синій – 0,8 МПа.
Пристрій

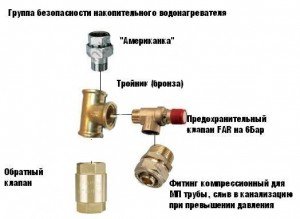

Схема всіх складових безпечної експлуатації водонагрівача
Запобіжний клапан для водонагрівача має простий пристрій являє собою два нерівнозначних перпендикулярних циліндра з загальною площиною.
Усередині великого циліндра розташований тарілчастий клапан, який підгорнутий спеціальною пружиною. Він дозволяє рухатися потоку води тільки в одному напрямі, як у випадку звичайного зворотного клапана. Великий циліндр розташовується на вводі до бойлера і з’єднує його з трубою підведення холодної води, тому з двох сторін облаштований різьбовими з’єднаннями.
Другий менший по діаметру циліндр:
- Розташовується перпендикулярно основному циліндру;
- Заглушений з зовнішньої сторони;
- Має невеликий відвідний дренажний зливний патрубок.
Внутрішнє облаштування меншого циліндра теж складається з тарілчастого клапана, але з протилежною орієнтацією спрацювання.
Принцип роботи

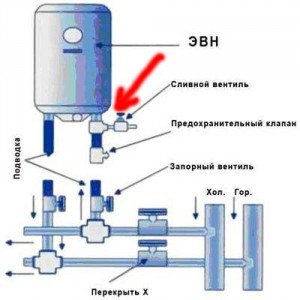

Схема пристрою підключення бойлера
Запобіжний пристрій, що встановлюється на вході до бойлера і налаштовується на певний припустиме максимальне тиск. При закритому стані на його чутливий тарілчастий клапан одночасно діє дві сили.
Перша – це тиск рідини в бойлері. Друга – з боку задатчика у вигляді пружини, яка перешкоджає відкриттю клапана. Якщо сила тиску рідини зменшується, клапан відкривається і холодна вода заповнює бойлер.
При вирівнюванні тиску пристрій закривається, а вода з бака, завдяки зворотного клапану, не може виливатися під дією тиску рідини в діючу водопровідну систему. Якщо ж сила тиску збільшується при нагріванні води до певного рівня, починає спрацьовувати захист маленького циліндра із зворотною дією і тоді через бічний висновок провадиться скидання зайвої води.
Іноді багато нервують з приводу того, що з запобіжного клапана починає капати вода. В цьому процесі нічого страшного немає. Це нормальне явище. Вирішити цю проблему можна підставивши під нього невелику ємність, або приєднавши до дренажного отвору шланг, який потім потрібно опустити в унітаз або каналізацію.
Що може трапитися при відсутності захисту бойлера
Розглянемо варіант відсутності захисту, яка перекриває зворотний потік подачі води у бак. У цьому випадку водонагрівач, навіть при стабільному тиску в водопровідній мережі, правильно функціонувати не буде. За законом термодинаміки з підвищенням температури води в незмінному обсязі, обов’язково почне підвищуватися її тиск. Внаслідок чого, може наступити такий момент, коли тиск води почне перевищувати напір подачі. Тоді скидання гарячої води почне відбуватися у водопровідну систему або навіть бачок унітазу. У цій ситуації в бойлер продовжує надходити холодна вода, а працюючий терморегулятор давати команду тену на постійний нагрів, тим самим даремно витрачаючи дорогу електроенергію.
Більш критичною може скластися ситуація, коли тиск води водопровідної мережі різко падає. Зазвичай це часто буває в нічний час, коли відповідні служби проводять непередбачені ремонтні чи профілактичні роботи, відключаючи подачу холодної води. У цьому випадку повний злив води з бойлера призводить до перегорання тена.
Для уникнення подібних ситуацій багато «горе Кулібіни», не усвідомлюючи складність ситуації, ставлять у систему облаштування водонагрівачів звичайні зворотні клапани. Однак вони не розуміють, що підкладають у своє житло «бомбу сповільненої дії».
Адже водонагрівач є складним теплотехнічним приладом, його автоматика і терморегулятор теж може вийти з ладу в самий невідповідний момент. Тоді події можуть обернутися дуже сумно. Якщо матеріал, з якого зроблений бак водонагрівача, обраний правильно, то закипання там не відбувається, так як точка кипіння тут зміщується вище звичайних 100 градусів і ситуація тримається під контролем. Однак якщо матеріал не відповідає характеристикам міцності, то при випадковому відкриття будь водопровідного крана у квартирі, може різко впасти внутрішній тиск бака, точка кипіння води повернеться до 100 градусів, і тоді блискавично виникає лавиноподібний потік пари, який може привести до механічного пошкодження кордонів бака і потужному вибуху.
Висновок
Роблячи висновок щодо встановлення додаткового захисту водонагрівача необхідно обов’язково враховувати наступні фактори:
- Скидати надлишки води при її нагріванні, утримуючи параметри зони безпечного тиску;
- Не допускати зворотний відтік води з нагрівача;
- Згладжувати гідроудари і скачки тиску водопровідної системи.
Монтаж
Зазвичай водонагрівачі для монтажу комплектуються виробниками повною системою захисту. Якщо бойлер повністю змонтований, а запобіжний клапан до нього немає, його обов’язково потрібно придбати. Монтаж і купівлю захисту краще довірити досвідченому фахівцеві, хоча зробити це самому теж не складе особливої праці.
Головна умова монтажу – встановлення запобіжного клапана безпосередньо під баком після зі здатністю відтинати крана на вході холодної води нагрівач. Для проведення монтажу необхідно підготувати зону робіт.
Встановлюють захист з урахуванням напрямку вхідного потоку води, на клапані воно вказано стрілкою. Щоб забезпечити повну герметизацію стикувальних з’єднань, різьблення ущільнюються стрічкою фум.
Висновок
Запобіжний клапан є обов’язковим елементом для облаштування побутових водонагрівачів, що працюють під тиском. Купуючи і встановлюючи цю захист необхідно переконатися:
- В його робочих параметрах;
- Розрахованої потужності;
- Максимально робочому тиску.
Не можна встановлювати пристрої, які розраховані на менші параметри або не підходять своїми різьбовими з’єднаннями до місця установки.
Ігнорувати правила установки, спрощувати схему монтажу або самостійно вдосконалити цей захист вкрай небезпечно.
Довіривши установку досвідченому фахівцеві, людина буде повністю впевнений, що знаходиться в безпеці, а його будинок захищений від лиха та пожежі, до якого може призвести несправний водонагрівач.
