Запобіжний клапан для систем опалення - види, призначення, установка

[зміст]При неправильній експлуатації або певні збої в обладнанні можливе різке підвищення тиску в опалювальних мережах. Це може призвести до руйнування елементів системи, а при самому несприятливому збігу обставин — до руйнування будівель і навіть становити загрозу життю та здоров’ю людей. Для виключення подібних ситуацій схеми систем опалення та гарячого водопостачання обов’язково включають в себе таке пристрій як запобіжний клапан.

Зміст

Призначення запобіжного клапана

Як вже говорилося вище, клапан призначений для захисту систем опалення від надмірного зростання тиску. Найбільш схильні до подібних ситуацій системи з паровими котлами, але можливо різке підвищення і в найбільш поширеному для обігріву будинків водяному типі опалення, а також на мережах гарячого водопостачання. Найчастіше це відбувається у наступних випадках:

Різке підвищення температури теплоносія і внаслідок цього утворення пари (найчастіше при спуску води із системи);

Підживлення опалення зайвим кількістю води (при відмові автоматичних систем);

Принцип роботи

Існує два різновиди захисних клапанів — пружинні та важільно-вантажні. Розглянемо кожний тип окремо.

Важільно-вантажний захисний механізм являє собою запірний пристрій, золотник якого пов’язаний з важелем, на який навішується вантаж. Вантаж можна переміщати по довжині важеля і таким чином регулювати зусилля, з яким золотник притискається до сідла. При тиску середовища на нижню поверхню золотника більшому, ніж сила від тиску важеля, відбувається відкриття клапана і вода з трубопроводу, на який він був врізаний, йде через викидний патрубок;

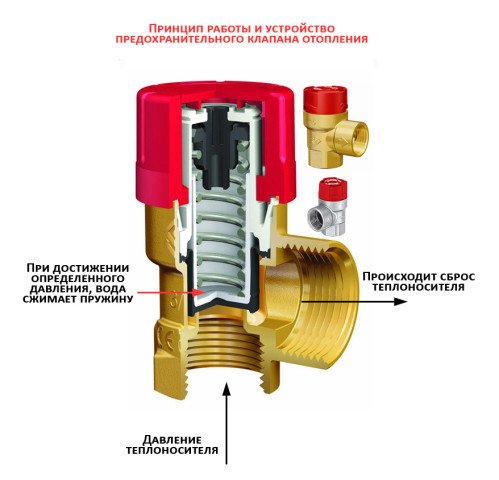

Пружинний запобіжний клапан відрізняється від важільно-вантажного тим, що тиск на шток золотника здійснюється не за допомогою важеля з вантажем, а пружиною. Його регулювання здійснюється з допомогою зміни ступеня стиску пружини, принцип роботи же нічим не відрізняється.

Найбільше поширення для невеликих систем опалення мають пружинні пристрої, це пов’язано з наступними їх перевагами:

Менші габарити;

Неможливість змінити налаштування без застосування інструменту;

Шток золотника необов’язково повинен перебувати у вертикальному положенні;

Можливість комбінації з іншими пристроями (для систем опалення невеликого будинку виробляються клапана поєднують функції развоздушивающего пристрою).

Де і як правильно запобіжний клапан монтується

Для надійної і безпечної роботи систем опалення важливо дотримати правила монтажу запобіжних пристроїв. Вони описуються в нормативних документах і можуть відрізняється в залежності від потужності та робочого тиску. Але основні принципи незмінні, наведемо їх нижче:

Запобіжний клапан обов’язково монтується на подаючому трубопроводі відразу після котла (при певної потужності врізаються два пристрої для дублювання один одного);

У системах гарячого водопостачання клапан встановлюється на виході гарячої води у верхній точці бойлера;

Між захисними пристроями та магістральними трубами систем опалення не допускається встановлення жодних додаткових запірних або регулюючих пристроїв, а також звуження трубопроводів на діаметр менший, ніж умовний діаметр клапана (про підбір і регулюванню нижче);

Скидні патрубки приєднуються до лінії трубопроводів достатнього діаметра і виводяться в безпечне місце або каналізаційні мережі. При цьому не допускається встановлення на цих лініях запірної арматури:

Умовний діаметр і регулювання

Підбір умовного діаметра запобіжного клапана здійснюється за методиками розробленими і затвердженими органами держтехнагляду, тому для його вибору бажано звернутися до фахівців. Якщо немає такої можливості, можна скористатися програмами для онлайн розрахунку, які є на сайтах спеціалізованих компаній.

У крайньому разі (вийде солідний запас) можна взяти клапан з діаметром не менше вихідного патрубка котла.

Налаштовуються клапана на тиск на 15-25 % більше робочого тиску для систем опалення. Перевірку роботи провадиться шляхом його примусового відкриття (бажано проводити її постійно), а перевірку тиску відкриття і регулювання не рідше одного разу на рік (перед початком опалювального сезону).
