Електричні конвектори являють собою досить прості електроприлади з мінімальною кількістю начинки. Їх серцем є нагрівальні елементи, що генерують тепло. Якщо вони виходять з ладу, обладнання припиняє зігрівати приміщення. Замінити ТЕН для конвектора дуже легко, але не потрібно думати, що нагрівальний елемент – це єдине вразливе ланка. Давайте подивимося, як влаштовані конвектори і як вони ремонтуються.
Пристрій конвекторів
Перш ніж ми розповімо, як замінити ТЕН в електричному конвекторі, слід приділити увагу конструкції цього обладнання. Конвекторні обігрівачі влаштовані досить просто – це можна зрозуміти на прикладі моделі з простим механічним управлінням. Всередині ми знайдемо:
- Механічний термостат – забезпечує підтримку заданої температури;
- Вимикач – відключає обладнання від електромережі;
- Нагрівальний елемент – головний вузол, що виробляє тепло.
Також ми можемо знайти всередині просту індикацію у вигляді лампочок, плавкі запобіжники, пристрої захисту при перекиданні. Будь-який з цих вузлів в будь-який момент може вийти з ладу, особливо, якщо виробник не подбав про використання надійних і довговічних комплектуючих.
Пристрій електричного конвекторного обігрівача.
Замінити ТЕН в конвекторі зможе будь-яка людина, що вміє тримати в руках інструменти. Головне – підібрати підходящу модель. У конвекторних обігрівачах ми можемо зустріти Тени відкритого і закритого типу. Відкриті нагрівальні елементи є рідкістю, в сучасних моделях вони майже не зустрічаються. А от закриті, з великою площею оребрення, зустрічаються в переважній більшості даних агрегатів.
Закритий ТЕН для конвектора, який потрібно замінити в разі його поломки, являє собою глухо запаяну металеву трубу, на яку надітий ребристий радіатор. Напруга живлення подається тут через бічну контактну групу. При подачі струму нагрівальний елемент починає виділяти тепло, що розсіюється через радіатор – виникає стійка конвекція, яка прогріває приміщення.
Перевірка працездатності Тена для конвектора
Перш ніж замінити ТЕН, необхідно провести її тестування. Лише після цього слід пошукати магазини, де продаються запчастини для конвекторів – ви можете звернутися або в магазини, що торгують теплотехнікою, або в інтернет-магазини. Давайте ж поговоримо про тестування техніки – для цього нам знадобиться найпростіший мультиметр, що працює в режимі омметра.

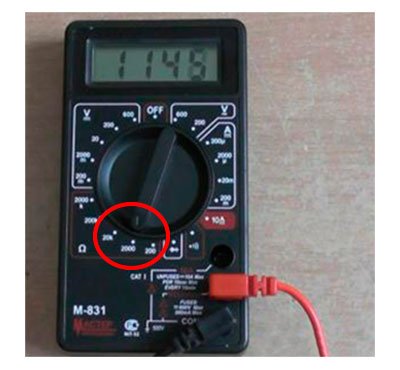

Для перевірки Тена перевід мультиметр в режим вимірювання опору(на картинці виділено червоним), а щупи піднесіть до контактів Тена.
Включаємо мультиметр, виставляємо межа вимірювання опору 200 Ом. Беремо в руки щупи і прикладаємо їх до Тену конвектора. Орієнтовний опір має становити кілька десятків ом. Якщо мультиметр показує нескінченне опір, це вказує на обрив – нагрівач потрібно замінити. Якщо на табло з’явився 0, отже, в нагрівальному елементі сталося коротке замикання.
Зверніть увагу, що відремонтувати нагрівальний елемент для конвектора (ТЕН) не вийде – його потрібно повністю замінити. Цей вузол відноситься до неремонтируемым комплектуючих, що вимагають заміни – потрібно придбати аналогічну або відповідну модель і встановити її на місце вийшла з ладу деталі.
Ми рекомендуємо шукати Тени для конвекторів в інтернет-магазинах – тут простіше дістати необхідні деталі.
Для того щоб замінити ТЕН для конвектора, необхідно розібрати несправний прилад, перевірити стан нагрівального елемента, упевнитися в працездатності інших вузлів. Після цього отримуємо відповідний за розмірами і потужності ТЕН, приступаємо до заміни – від’єднуємо контактну групу, знімаємо пошкоджену деталь і встановлюємо нову. Якщо вам вдалося замінити нагрівач, підключення обладнання до електромережі і перевірте його працездатність.
Перевірка інших вузлів
Ми вже переконалися, що замінити ТЕН в електричному конвекторі дуже легко і просто – з усіх інструментів нам знадобиться хіба що викрутка для розбирання корпусу і вилучення нагрівального елемента. Також потрібен буде мультиметр для перевірки працездатності Тена. Давайте подивимося, що потрібно робити, якщо вимірювальний прилад показав нормальний опір – адже це вказує на цілісність обігрівача.

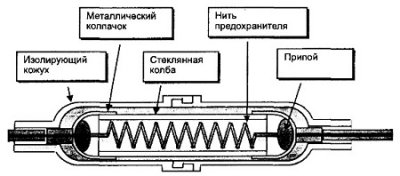

Не радимо ремонтувати плавкий запобіжник, простіше замінити його, благо коштують вони недорого.
У першу чергу потрібно перевірити плавкий запобіжник – він міг вийти з ладу внаслідок природного старіння або в результаті короткочасної електричної перевантаження. Замінити несправний запобіжник ви зможете в лічені секунди, особливо, якщо відсік для нього знаходиться зовні, а не всередині – перевірте його цілісність омметром. Якщо він несправний, сміливо міняємо його і приступаємо до перевірки інших вузлів.
У другу чергу, не завадило б перевірити електричний провід, що веде від вилки до приладу. Також необхідно перевірити цілісність вилки – все це робиться за допомогою омметра, що працює на найнижчому межі вимірювання. Якщо провід або вилка несправні, їх слід замінити, орієнтуючись на допустиму силу струму і переріз провідників.
Допустима сила струму віддрукована практично на всіх вилках, а перетин розраховується виходячи з максимальної споживаної потужності. Придбати провід і вилку ви зможете в будь-якому господарському магазині.
Перш ніж замінити ТЕН, потрібно перевірити терморегулятор – він теж може вийти з ладу. Встановіть його на мінімальну температуру, вимкніть непотрібні дроти, торкніться термостата щупами мультиметра – опір справного вузла повинно бути близьким до нуля. Якщо це не так, термостат слід замінити.
Що стосується конвекторів з електронними системами управління, то тут ремонтний процес ускладнюється наявністю точної електроніки – для її ремонту потрібні певні знання. В цьому випадку слід звернутися в найближчий сервісний центр, де ремонтними роботами займуться фахівці.
