З чого складається газова колонка – запчастини

Самостійний ремонт газового обладнання дозволить заощадити гроші у власному гаманці. Ту ж газову колонку (проточний водонагрівач) можна відремонтувати своїми руками, без допомоги майстра. Запчастини для газових колонок купуються в інтернет-магазинах, замовляються в спеціалізованих сервісах – в цьому теж немає нічого складного. Залишилося розібратися, з чого складається газова колонка?

Тут ми можемо виділити кілька основних вузлів:

  • Теплообмінник;
  • Газова пальник;
  • Система запалу;
  • Система контролю тяги;
  • Система контролю газу;
  • Блок управління;
  • Димар.

У сучасних газових колонках присутні і деякі інші вузли – закриті камери згоряння, вентилятори відводу продуктів згоряння, які модулюють пальника і електронні вузли. Для початку ми обговоримо запчастини для газових колонок Нева – це найпростіші колонки, тому на їх основі дуже зручно вивчати пристрій даного обладнання. А в кінці розглянемо модулі, що зустрічаються в колонках з закритими камерами згоряння.

Теплообмінники

З чого складається газова колонка запчастини

Теплообмінник для газової колонки виготовлений з міді.

Будь-магазин запчастин для газових колонок знає, що теплообмінник є найбільш затребуваною запчастиною. Даний сайт призначений для нагріву води за рахунок передачі тепла від пальника. Теплообмінник працює в напруженому режимі, він постійно нагрівається і остигає, а зсередини його псує звичайнісінька накип. Недивно, що з часом він виходить з ладу – з’являються мікротріщини і невеликі отвори. Зносився теплообмінник вимагає заміни, так як він перестає гріти воду і постійно загрожує залити підлоги і сусідів.

Теплообмінники для газової колонки виготовляють із сталі або міді. Сталеві моделі відрізняються невеликим строком служби і невисокою вартістю. Мідні теплообмінники служать помітно довше, добре піддаються ремонту, але ціни на них досить високі. Конструктивно всі моделі являють собою невелику радіаторну решітку з проходять всередині трубками – по них протікає гаряча вода. Під теплообмінниками, в камері згоряння, розташовується потужна пальник, що забезпечує нагрівання.

Таким чином, теплообмінник є серцем будь-якої газової колонки Нева (як і будь-який інший). І від його справності залежить дуже багато, в тому числі і можливість досягнення заданої температури нагріву води.

Газова пальник

З чого складається газова колонка запчастини

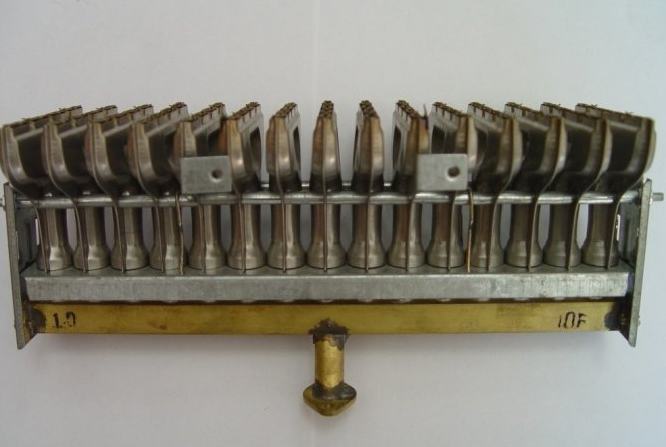

Газова пальник одна з найнадійніших деталей, що зустрічаються в газовій колонці.

Розглядаючи запчастини для газових колонок Нева, не можна пройти повз такого важливого вузла, як газова пальник. Вона відповідає за горіння газу і нагрівання протікає через колонку води. Пальники виготовляються з міцної сталі, що володіє властивістю витримувати циклічні температурні навантаження. Вони є частина газових вузлів і входять до складу камер згоряння. Контроль їх працездатності здійснюється за допомогою оглядових віконець (в деяких моделях вони відсутні).

Газові пальники виходять з ладу досить рідко. Наприклад, у тих же колонках Нева найчастіше ламаються теплообмінники, піддаються впливу температурних навантажень. Що стосується пальників, то втрата їх працездатності найчастіше пов’язана з засміченням. Ремонт зводиться до їх ретельного чищення. Виникнення засмічень сприяє утворенню окалини і сажі – все це засмічує отвори, через які пальник випускає газ.

Система запала

Газові колонки оснащуються однією з трьох систем розпалювання:

  • Електричний розпал;
  • П’єзоелектричний розпал;
  • Гідродинамічний розпал.

Якщо в колонці використовується електричний розпал, то в її конструкції ми знайдемо запальний електрод, що знаходиться поблизу пальника – він дає іскру, яка і запалює газ. Також в системі присутня електронний блок розпалу, що виробляє високу напругу для утворення іскри. Тут ми можемо бачити блок батарей, від яких живиться електронний блок розпалу. Постійно палаючий запальник відсутня – це великий плюс.

П’єзоелектричний розпал складається з кнопки запуску, термоелемента, п’єзоелемента і газового запальника. Включивши подачу газу і натиснувши на кнопку, ми запалюємо запальник. Кнопка включення утримується натиснутою протягом 10-15 секунд, поки запальник прогріє термоелемент – далі можна відпустити кнопку. Відкриття крана викличе подачу газу в пальник газову, яка запуститься від палаючого запальника. Плюсом даного розпалювання є повна відсутність електроніки, мінусом – додатковий витрата газу на запал.

У деяких старих моделях газових колонок присутні запальники, але відсутні які-небудь системи розпалу – сам запальник підпалюється звичайної сірником. Сьогодні такі колонки не виробляються.
З чого складається газова колонка запчастини

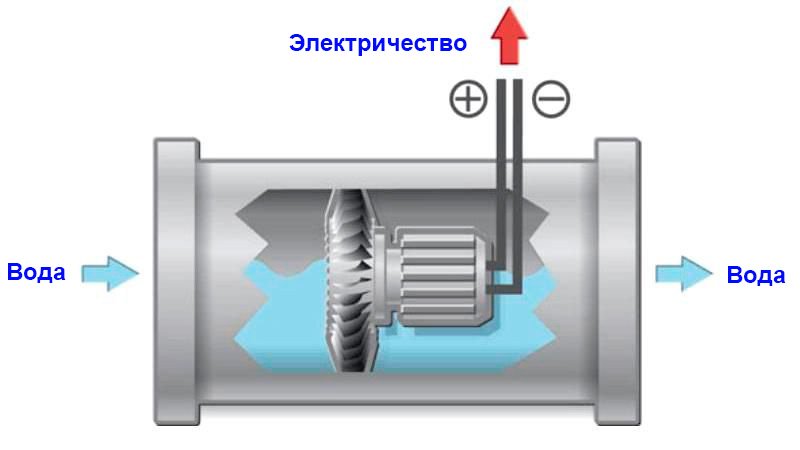

Гідродинамічний розпал для роботи використовує електричний генератор, який подає електричний струм різної сили, в залежності від напору води.

Гідродинамічний розпал не вимагає батарейок і не витрачає газ. Він складається з невеликого генератора, що обертається під тиском води, та електричної схеми, що перетворить енергію генератора для живлення блоку електричного розпалу й системи контролю наявності газу. Тобто, це невелика бортова електростанція. Мінусом гідродинамічного розпалювання є його складність – чим більше деталей, тим менше надійність.

Системи безпеки

Сучасні газові колонки складаються з безлічі систем безпеки. До них відносяться:

  • Системи контролю тяги – складається з датчика, який знаходиться поблизу димоходу. Якщо тяги немає, датчик заборонить запуск колонки;
  • Системи контролю газу – тут використовуються термоелемент або іонізаційний контроль полум’я. Суть цих систем полягає в тому, щоб відключити подачу газу при потухании колонки. Для систем іонізаційного контролю необхідно додаткове харчування, а термоелемент виробляє механічне відключення колонки;
  • Захист від перегріву – якщо з якихось причин температура нагріву перевищить критичне значення, спрацює запобіжний клану.

Системами контролю газу оснащуються навіть найдешевші апарати, а для більш дорогих моделей характерна наявність багатоступінчастих систем безпеки.

Блоки управління

Блоки управління можуть бути електричними або механічними. Якщо це проста колонка, то тут буде стояти проста «механіка», що забезпечує регулювання подачі газу і регулювання напору. В сучасних колонках встановлюються електронні блоки, що управляють системами безпеки, вентиляторами примусового видалення продуктів згоряння та модуляцією полум’я. Навіть у найпростіших колонках все частіше зустрічаються рідкокристалічні дисплеї, на яких відображається температура нагріву.

Залежно від моделі, колонки оснащуються кнопками п’єзоелектричного розпалювання, індикатори включення і ручками управління «зима-літо».

Димар

З чого складається газова колонка запчастини

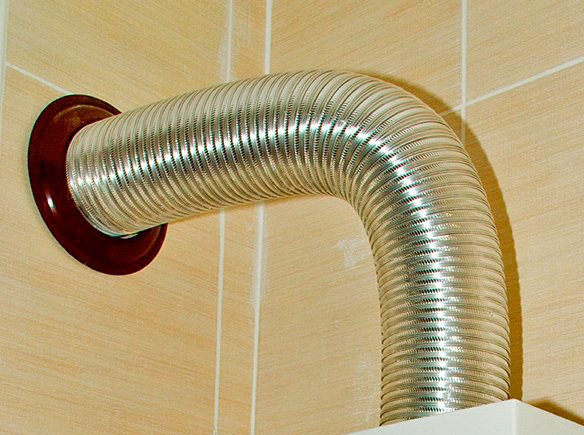

Так виглядає димохід, виконаних з гофри. Кільце має суто естетичне значення.

Правильніше назвати цю запчастину для газових колонок Нева відведенням під димохід. Він забезпечує збір продуктів згоряння, направляючи їх в димохідну трубу через воздуховод – далі вони відправляються на вулицю допомогою природної тяги. У деяких колонках тут варто вентилятор, що використовується для примусової подачі повітря і видалення продуктів згоряння – так влаштовані колонки з закритою камерою згоряння.

Газовий клапан

Дана деталь реагує на тиск води і відкриває подачу газу до газової пальником. Її основою є гумова прокладка, керуюча газовим затвором. Якщо при відкритті крана з гарячою водою газова колонка не запалюється, можна запідозрити в несправності саме цей газовий клапан.

Модулі в колонках з закритою камерою згоряння

З чого складається газова колонка запчастини

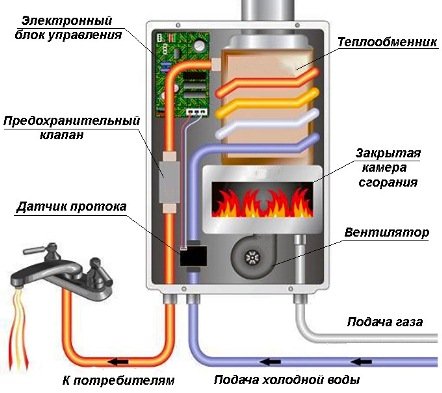

На цій схемі ви побачите основні модулі газової колонки з закритою камерою згоряння, а також принцип її роботи.

Закрита камера згорання забирає повітря не з приміщення, а з вулиці, за допомогою спеціального вентилятора. Цей вентилятор не тільки нагнітає повітря, але і сприяє примусовому видаленню продуктів згоряння. Керує ним спеціальна електронна схема, яка регулює оберти і модулює полум’я. Що стосується модуляції полум’я, то вона дозволяє стабілізувати температуру води на виході газової колонки.

Так як колонки з закритими камерами згоряння наділені електронними блоками управління і вентиляторами, то для їх роботи необхідно підключення до електричної мережі. Для цього в їх конструкції передбачений блок живлення, найчастіше розташовується на системній платі.

Сумісність деталей

Купуючи запчастини для газових колонок Нева, ви можете розраховувати на їх сумісність. У всякому разі, теплообмінники тут практично ідентичні. Що стосується інших виробників, то вони використовують свої деталі, тому на сумісність, можна особливо не розраховувати. Краще всього купувати запчастини, які на 100% підходять до тієї чи іншої газовій колонці.

Знаючи пристрій такий простий газової колонки, як Нева, ви зможете розібратися і з іншими колонками, в тому числі імпортними. Всі вони збудовані за єдиним принципом, відрізняючись лише деякими деталями. Впоравшись з ремонтом самого простого апарату, ви впораєтеся з ремонтом більш складної і дорогої газової колонки.
