Самостійний розрахунок потужності радіаторів опалення – досить проста задача, яку можна вирішити без використання складних обчислювальних приладів. Все питання в тому, яка з існуючих формул дає найбільш близькі до реальності результати. Тут ми розглянемо найпопулярніші методи і по можливості постараємося оцінити їх точність.
Зміст
Розрахунок по площі опалювального приміщення
Самий простий спосіб розрахувати параметри батареї – використовувати сантехнічні норми, які говорять, що для опалення 10 м2 потрібно теплова потужність в 1 кВт. При цьому необхідно мати на увазі наступні моменти:
Даний розрахунок часто дає трохи завищений результат;- Його можна застосовувати при стандартній висоті стель (до 3 м);
- Метод не враховує особливості приміщення, такі як наявність склопакетів, якість утеплення, кількість вікон і т. д;
- Зазначені норми справедливі для середньої смуги Росії. Для більш холодних регіонів необхідно вводити поправочні коефіцієнти. Наприклад, для радіаторів, встановлених на Далекому Сході, береться коефіцієнт, що дорівнює 1,6. А ось на півдні він повинен бути менше одиниці, зазвичай від 0,7 до 0,9;
- Якщо батареї планується ставити в кутовій кімнаті, результат множиться на 1,3.
Даний розрахунок часто дає трохи завищений результат;Сам розрахунок дуже простий – обчислюється площа приміщення (довжина множиться на ширину) і ділиться на 10. Отриманий результат і буде представляти собою шукану потужність радіатора в кіловатах. Для вірності її часто збільшують ще на 15%.
до меню ?
Розрахунок за обсягом
Даний метод схожий на попередній, але дає більш точні результати, оскільки дозволяє врахувати всі три розміру. Він буде актуальним, наприклад, для сталінських будинків і багатьох інших будівель з високими стелями.
Розрахувати необхідну продуктивність радіаторів можна, знаючи нормативну потужність для опалення 1 м3. Це значення дорівнює 41 Вт, та встановлено воно знову ж таки для середньої смуги, для інших територій також потрібно використовувати поправочні коефіцієнти.

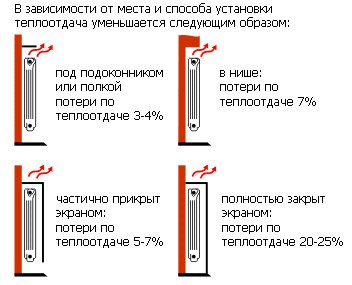

Тепловтрати в залежності від місця установки радіатора
Об’єм приміщення дорівнює добутку трьох його вимірів: висоти, ширини і довжини. Потужність радіатора обчислюється множенням цього обсягу на 41.
Зверніть увагу, що тут результат виходить у Ватах (1 кВт дорівнює 1000 Вт), а всі лінійні розміри повинні бути задані в метрах.
до меню ?
Уточнення результатів
Отримати більш точні дані для радіаторів, встановлюваних в нестандартних умовах, таких як приватні будинки, кімнати з великим відсотком скління і т. д., можна, трохи підправивши попередній розрахунок:
- Для кожного вікна до результату додаємо 100 Вт, для дверей – 200 Вт. Це стандартні величини для цих винуватців тепловтрат;
- При підборі радіаторів в приватний будинок збільшуємо необхідну потужність в півтора рази. Така сувора міра цілком з’ясовна: сусідами зверху і знизу є холодні повітряні вуличні маси, тому втрати тепла через дах та підлогу будуть значно вище, ніж у міській квартирі;
- Для батарей в кутових кімнатах вводимо коефіцієнт 1,3 (так само, як і при розрахунку опалення по площі).
до меню ?
Що далі?
Здавалося б, все просто: потужність порахували, тепер йдемо в магазин і шукаємо вподобану по дизайну і розмірам модель.
Не поспішайте, тому що є ще кілька важливих нюансів.
По-перше, потрібно розрахувати кількість секцій вашого радіатора. Це робиться просто: виробник зазвичай вказує потужність однієї секції свого приладу, тому треба просто розділити на неї отриманий в попередніх пунктах результат і округлити до цілого числа в більшу сторону.

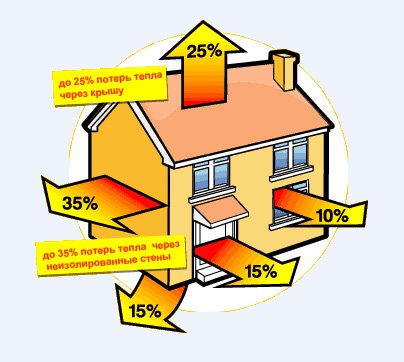

Куди йде тепло з будинку
Для довідки наведемо середні значення потужності секцій різних типів радіаторів:
- чавунні – 160 Вт;
- біметалічні – 180 Вт;
- алюмінієві – 200 Вт.
Але і це ще не все. Справа в тому, що потужність батарей завжди вказується для певного теплового напору, який зовсім не зобов’язаний співпадати з встановленими у вашій системі.
Тепловий напір – це різниця між температурами радіатора і повітря в кімнаті. В якості температури батареї зазвичай береться середнє арифметичне між показниками нагріву теплоносія на вході і в зворотній лінії.
Так, наприклад, для режиму, за яким встановлювалися всі старі норми (діючі, до речі, до цих пір) приймаються значення 90/70/20. Це означає, що параметри радіаторів беруться рівними 90 і 70 °C, а температура в приміщенні вважається рівною 20 °С. Тепловий напір в цьому випадку буде дорівнювати (90 + 70) / 2 – 20 = 60 °С.
Більшість же сучасних систем опалення працює в режимі 75/65/20 (середньотемпературну) або 55/45/20 (низькотемпературний) з тепловими напорами 50 і 30 °С відповідно. Тому при виборі радіатора треба уважно стежити, яка саме температура вказана в його паспорті.
Якщо температурний напір не відповідають параметрам вашого опалення, потрібно зробити додатковий розрахунок. Для цього необхідну потужність множимо на наш температурний напір і ділимо на паспортний.
Зверніть увагу, що якщо в паспорті наведено дані для напору в високотемпературному режимі (напір 60 °С), а у вас сучасна економічна структура з тепловим напором до 30 °С, то ефективна потужність розглянутої моделі щодо вашої системи опалення зменшується в два рази.
Докладно питання розрахунку кількості батарей і секцій розглянуто на відео:
Правильний розрахунок теплових параметрів радіаторів дуже важливий для створення комфорту в будинку. Підібравши параметри свого опалювального приладу з урахуванням всіх описаних тонкощів, ви не замерзнете навіть у найхолодніші дні року.
