Кількість плюсів, якими володіє піч «Булер’ян» сприяє тому, що популярність її серед власників приватних секторів, гаражів, дачних будинків та інших схожих споруд за останні роки сильно зросла.
Вирішальним фактором вибору саме цієї чавунної печі в якості опалювального приладу різних приміщень виступає унікальність конструкції пристрою та високі показники його ККД (коефіцієнт корисної дії), які становлять близько 80%.
Поєднання малого витрати опалювального матеріалу з максимальним за часом процесом горіння, робить покупку печі Булер’ян дуже вигідним придбанням. Правда коштує така грубка не дешево (ціни в магазинах стартують з позначки в 10 тис. руб.). При бажанні і вмінні користуватися зварювальним апаратом виготовлення печі Булер’ян можливо і в домашніх умовах.
Зміст:
- Схема печі і принцип роботи
- Робимо піч Булерьян своїми руками
- Необхідний матеріал
- Етапи роботи
- Випробування готової печі
Схема печі і принцип роботи
За принципом роботи і пристрою піч Булерьян багато в чому нагадує звичайну піч тривалого горіння, на дровах, виготовлену за схемою чавунної печі-буржуйки. Порівняння дуже поверхневе, але саме ці вироби взяті конструкторами за основу виготовлення Булерьян.
Згоряння продукту побудовано на принципі примусової конвекції: згоряючи, відходи реакції не видаляються через димар, а потрапляють в іншу камеру, де при використанні більш високих температур відбувається повторний процес горіння.
Конструкція печі має циліндричну форму, яку щільно огинають труби, закріплені воєдино каркасом. За рахунок повторного процесу згоряння дров, ККД збільшується до 80%, що дозволяє економно опалювати будь-які приміщення малоповерхових споруд.

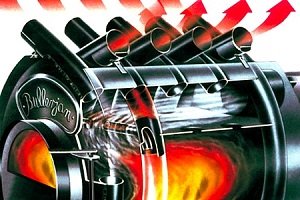

Принцип роботи печі Булер’ян підпорядкований законам фізики: в труби, розташовані на корпусі печі, потрапляє холодне повітря, яке під впливом високих температур в печі, циркулює вгору по трубах і потрапляє в приміщення, що обігрівається.
Постійна циркуляція призводить до того, що приміщення безперервно опалюється. Однієї закладки дров (в залежності від моделі печі) буде достатньо для 6-10 годин процесу горіння.
Робимо піч Булерьян своїми руками
Необхідний матеріал
Для самостійного виготовлення печі Булер’ян Вам потрібно:
- Листовий метал і використаний газовий балон;
- Труби металеві потрібного діаметра (5 – 6 см.);
- Зварювання;
- Пристосування для вигину труб (тругогиб);
- Робочий інструмент: молоток, електроди, ножиці по металу, резентовые рукавички, болгарка.
Етапи роботи
Робочий процес розбивається на етапи:

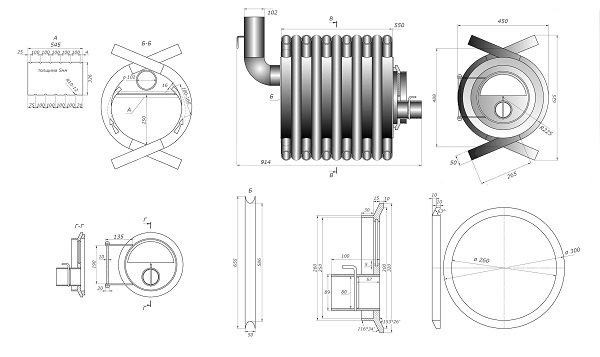

Для виготовлення печі в домашніх умовах краще всього використовувати готові креслення з розмірами. Самостійні зміни розмірів з метою поліпшення працездатності приладу може тільки погіршити якість збірки і позначитися на експлуатації печі.

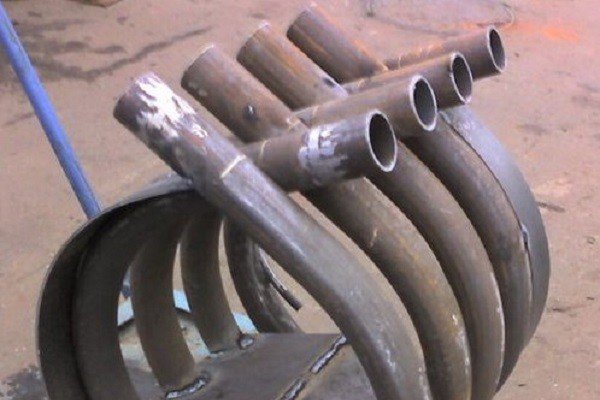

Починати виготовлення потрібно з підготовки необхідної кількості труб (найбільш вигідну кількість від 8 до 10 штук). Від труби відрізають шматки (8 або 10) завдовжки 1,2-1,4 м і під певним радіусом (наприклад, під кутом 80) вигинають їх спеціальним пристосуванням — трубогибом.
Зверніть увагу: укладання підготовлених труб виробляють в шаховому порядку один на одного, з розворотом вигинів в різні сторони.
У внутрішню частину корпусу в горизонтальному напрямку монтується (вваривается) піддон. Для виключення попадання диму в приміщення виготовляється Т – подібна труба, в нижній частині якої монтується кран для перекриття. Періодично відкриваючи кран, видаляють скупчення вологи конденсується в печі.

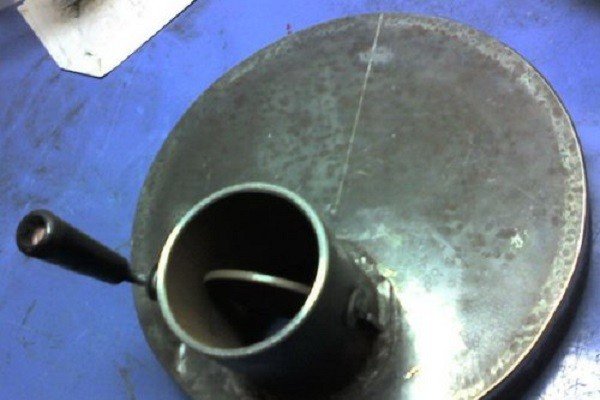

Далі встановлюється заслінка, в задачу якої входить контроль тяги і видалення чадного газу через димохід. Потім, потрібно підготувати передні двері, призначені для піддувала конструкції, яка також буде обладнано заслінкою, наглухо перекриває доступ кисню.
найскладніша частина конструкції, вона повинна щільно прилягати до печі. На неї приварюють два кільця різних в діаметрі, але з невеликою різницею. В отриманий зазор між кільцями щільно набивається азбестова тканина або нитка. У внутрішнє кільце встановлюють заслінку. Двері повинні мати добре фіксований замок. Задню стінку виготовляємо аналогічним способом.

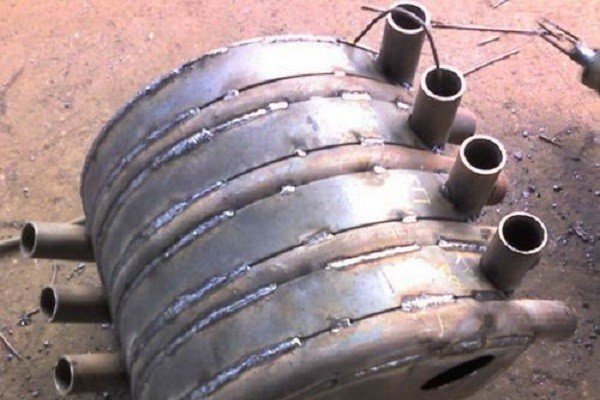

Наступний етап – виготовлення трубчастого каркаса. Для цього, в заготівлі роблять невеликі отвори і встановлюють в них труби, які приварюють до інжекційним трубках. Їх завдання — забезпечення взаємодії конвекційних елементів і топки. З допомогою перегородок із сталевих перемичок зварюється каркас. З листової сталі вирізаються смужки шириною 6 – 8 см, які потім приварюють до труб.

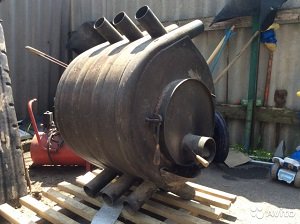

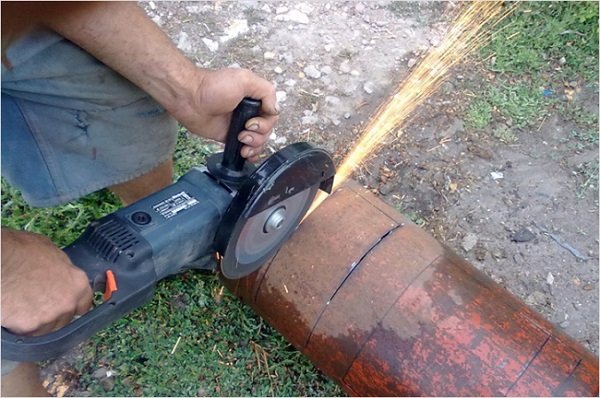

В якості готової топки можна використовувати розрізаний за потрібними розмірами газовий балон. Деякі умільці вдосконалюють конструкцію, встановлюючи на корпус печі Булер’ян водяний контур. Про принципи роботи печі Булер’ян з водяним корпусом докладно розповідає ця стаття.

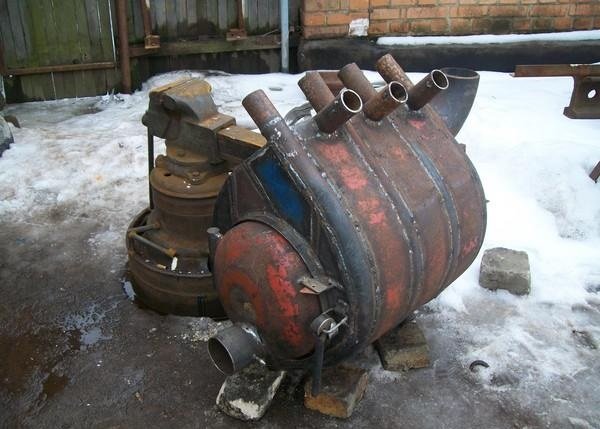

Залишилося прикріпити ніжки до вже готового каркаса печі і встановити на її корпус передні двері. Після зачистки і косметичної шліфування поверхні конструкція готова до встановлення. Перед початком роботи печі не забудьте протестувати пристрій. Як це зробити буде розказано нижче.
Випробування готової печі
Режим роботи Булерьян заснований на тління матеріалу, тому після розпалювання дров не слід довго підтримувати відкритий вогонь, це збільшить витрату палива і буде нагрівати стіни приладу до почервоніння стінок.

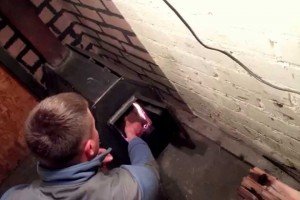

Розпалювання печі починають невеликою кількістю матеріалу для горіння: дрібні дрова, папір. В процесі експлуатації потрібно спробувати роботу печі в різних режимах тяги, щоб потім вибрати найбільш прийнятний варіант роботи.
Єдине, що не рекомендується, це використання рідкого виду палива – ні для розпалювання, ні для підтримання процесу тління. Більш детальну інформацію про те, як і чим правильно топити піч Булерьян Ви зможете довідатися з наступної статті.

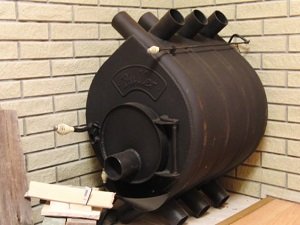

Це потрібно знати: встановлюючи піч Булерьян в приміщенні, потрібно простежити, щоб корпус печі не знаходився в безпосередній близькості від стіни і інших предметів. Як правило, піч монтують на спеціальний подіум, а під топку укладають сталеву плиту, яка послужить перешкодою для займання вилітають в процесі горіння деревних жаринок.
З цього відео Ви дізнаєтеся, як зробити піч Булерьян своїми руками:
