Будь-яка система опалення, пов’язана з продуктами згоряння, вимагає відведення продуктів горіння, токсичних газів і диму. Саме для цього існують димовідвідні системи. Якісний приплив чистого повітря, поєднаний з відводом продуктів згоряння – запорука стабільного функціонування будь-якої системи опалення. З малою тягою, якщо недостатньо повітря, горіння не представляється можливим.

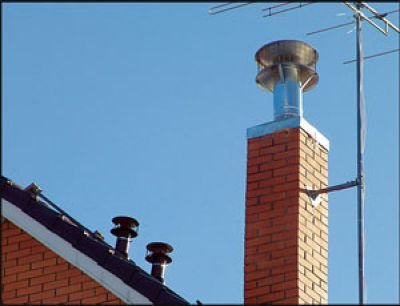

Якщо дымоотводящая система працює неправильно, відпрацьовані гази й продукти горіння залишаються у приміщенні, що негативно впливає на здоров’я людей. Нерідко для посилення тяги і забезпечення коректної роботи димовідвідних систем використовуються спеціальні пристрої – дефлектори, які встановлюють на верхній частини димової труби. Дефлектор димоходу підсилює тягу за рахунок природної вітрової сили.
Переваги використання дефлектора
- Дефлектор підсилює тягу за рахунок відхилення повітряних потоків. Вітер наштовхується на перешкоду, в результаті чого виникає зона низького тиску. За рахунок цього процесу тяга в трубі посилюється.
- ККД димової труби при використанні дефлекторів помітно збільшується (більше 20%).
- Дефлектор – відмінний спосіб захистити димохід від потрапляння сміття, снігу і дощу.
Принципи роботи
Принцип роботи дефлектора дуже простий. Його можна побачити на схематичних фото і відео. Якщо його описати детально, то він являє собою наступну схему:
- Повітряний потік стикається з металевими стінками верхнього циліндра і огинає його. Повітряні потоки спрямовуються вгору, стикаючись з поверхнею циліндра, в результаті чого відбувається додатковий підсос диму, який тягнеться вгору разом з повітрям.
- Завдяки підсосу, дим в трубі починає рухатися інтенсивніше, потяг посилюється.
- Дефлектор працює в будь-яких умовах, незалежно від напрямку вітру. Якщо вітер дме під кутом, знизу нагору або зверху вниз, це також сприяє посиленню тяги. Повітря в будь-якому випадку буде проникати всередину циліндра через зазори.
Як зробити дефлектор своїми руками?
Для початку необхідно виконати всі розрахунки. Ви можете скористатися готовою формулою, а можете запросити досвідченого фахівця, який допоможе розрахувати висоту і діаметр всіх деталей, не допускаючи грубих помилок, що впливають на функціональність димовідвідної системи.
Висота дефлектора повинна становити 1,6-1,7 внутрішнього діаметра димового каналу. Ширина дифузора становить 1,2-1,3 внутрішнього діаметра. Ширина верхнього ковпака становить 1,7-1,9 діаметра.
Для того щоб зробити дефлектор своїми руками, вам знадобляться наступні інструменти і матеріали:

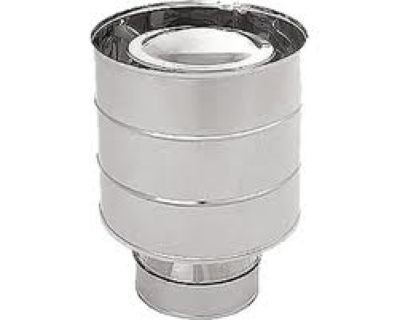

Зверніть увагу на фото і відео, щоб зрозуміти, як виглядає справний і функціональний дефлектор. Після цього накресліть на картоні розгортку деталей: зовнішній циліндр, ковпак і дифузор. Перенесіть викрійку на метал, після його виріжте їх з допомогою ножиць по металу. Деталі з’єднайте один з одним, використовуючи заклепки, болти і зварювання. Додатково виріжте з смуги металу кронштейни, за допомогою яких ви закріпіть на поверхні ковпак. Ці кронштейни необхідно зміцнити на зовнішній поверхні дифузора. Після того, як ковпак буде закріплений, прикріпіть до нього зворотний конус.
Пам’ятайте про те, що дефлектор спочатку збирається окремо. Тільки після цього його можна змонтувати на димар. Для монтажу встановіть на димар нижній циліндр і зафіксуйте, використовуючи болти і гайки. Після цього, використовуючи хомути, закріпіть на нижньому циліндрі дифузор. На дифузорі зафіксуйте за допомогою кронштейнів ковпак з зворотнім конусом.
Якщо все було зроблено правильно, готовий дефлектор буде справно виконувати свою функцію та посилювати тягу димоходу в будь-яку погоду.
