Найчастіше водонагрівач проточного типу встановлюють на випадок, коли припиняється централізоване водопостачання. В залежності від частоти використання приладу його установка може бути як постійною, так і тимчасовою. В останньому випадку «проточник» на час простою знімають і прибирають на зберігання. Розглянемо особливості монтажу проточного водонагрівача у ванній для цих двох варіантів підключення.
Зміст
Підготовчі заходи
Схема підключення бойлера залежить від того, наскільки буде тимчасовим монтаж, а також від місця його установки. Останній фактор багато в чому визначається конструкцією проточного водонагрівача. Зрозуміло, прилади, оснащені душовим шлангом з лійкою, краще всього встановлювати безпосередньо в душовій кабіні або над ванною. «Проточники» з подвійним виходом (забезпечені душовою насадкою і краном), монтують з урахуванням розташування виливу крана над раковиною. Пристрої «лінійного» типу можна встановити в будь-якому зручному місці, важливо лише правильно розташувати прилад (як можна ближче до точок гарячого водорозбору).
Ванна — один з найбільш зручних і поширених місць установки
Якщо схема монтажу електричного водонагрівача передбачає його стаціонарну установку, то визначте тип і кількість труб, необхідних для роботи, а також, скільки і яких фітингів і кульових кранів знадобиться для підключення приладу до магістралей. Для прихованого трубопроводу краще використовувати вироби з поліпропілену. Така система буде набагато надійніше трубопроводу, побудованого з металопластикових труб.
Схема електричних приєднань зажадає від вас купівлі електричного кабелю багатожильного великого перерізу, додаткового автомата на введення та пристрої захисного відключення (УЗО). Параметри цих елементів безпосередньо залежать від електричної потужності приладу.
З інструментів підготуйте дриль з набором свердел для роботи по бетону, розвідний і газовий ключі, молоток і викрутка. В процесі роботи також знадобляться пластмасові дюбелі з шурупами і фум-стрічка або пакля для герметизації з’єднань.
до меню ?
Монтаж пристрою на стіну
На відміну від накопичувального бойлера, проточний водонагрівач, зважаючи своєї невеликої ваги, абсолютно невимогливий до міцності несучої стіни. В комплект поставки приладу часто входить шаблон для розмітки місця під кріпильні елементи. Все, що потрібно зробити – це додати креслення до обраного місця і відзначити місця встановлення шурупів.

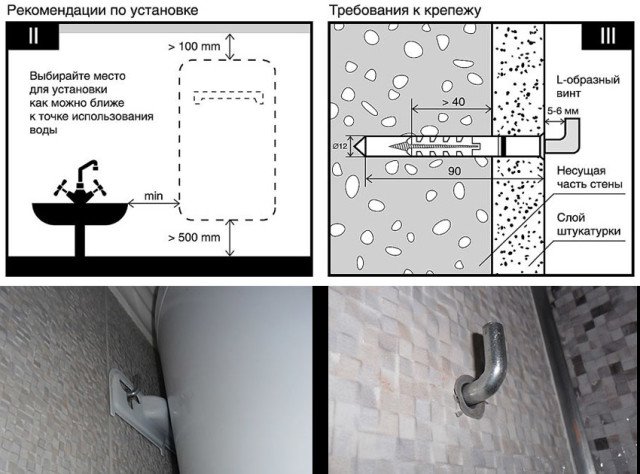

Схема і результат кріплення водонагрівача до стіни
Далі свердлом по бетону виконуються отвори необхідної глибини, встановлюються дюбелі і прикручуються кронштейни, на які навішується «проточник».
Для того щоб правильно встановити прилад на стіні ванної кімнати, краще всього скористатися будівельним рівнем, який дозволить домогтися точного розташування в горизонтальній площині.
до меню ?
Приєднання до водопроводу
Найлегше підключити до системи холодного водопостачання прилад, який передбачається використовувати тимчасово. Все, що для цього треба зробити – це приєднати його до змішувача, встановленим у ванній. У цих цілях його душовий шланг приєднують до входу проточного водонагрівача (зазвичай він маркований синім кольором або стрілкою, що вказує напрямок потоку). Подача води в бойлер встановлюється перекладом стаціонарного змішувача в положення «душ», а величина протоки – регулюванням його крана.
Зауважимо, що для такого варіанту використання приладу проточного типу найкраще підходять моделі, оснащені душовим шлангом з головкою типу «Еко струмінь». Навіть при порівняно невеликій потужності вони забезпечують достатній нагрівання за рахунок тонких прохідних отворів душової лійки.
Зворотною стороною такої насадки є підвищені вимоги до водопровідній воді, тому краще встановити додаткове обладнання для її підготовки.
до меню ?
Підключаємо прилад лінійного типу
Схема стаціонарного підключення водонагрівача лінійного типу потребуватиме врізки в існуючі магістралі гарячого і холодного водопостачання.

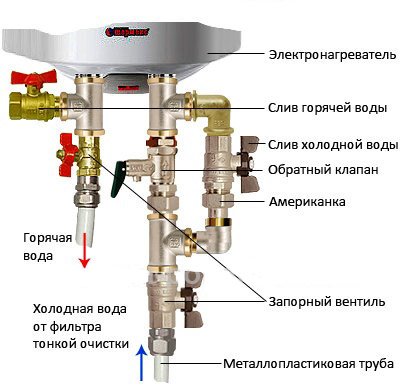

Загальна схема включення
Перед початком робіт у ванній, потрібно перекрити крани стояків, розташовані на вводі в квартиру. Поетапне виконання робіт допоможе оптимізувати роботу та скоротити час монтажу:
- На обох трубопроводах врізають трійники. При цьому система з поліпропілену вимагає навичок роботи зі спеціальним паяльником, а для металевих труб можна застосувати спеціальні затискачі з патрубком. Найпростіше встановити трійники в металопластиковий трубопровід.

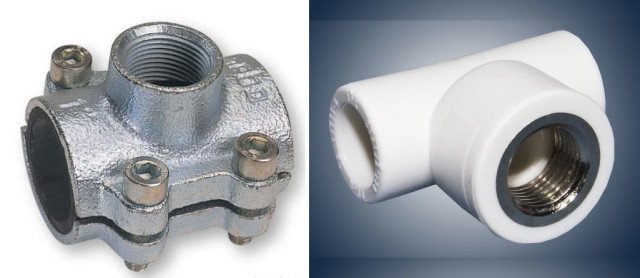

Трійники для металевого і пластикового трубопроводу
- До приєднувальних патрубків водонагрівача підключають кульові крани. Не забудьте герметизувати з’єднання фум-стрічкою або клоччям і сантехнічної пастою.
- Перед кульовим краном на вводі в «проточник» монтують фільтр очищення води.
Рекомендується також при необхідності встановити додатковий пристрій, що пом’якшує воду, інакше накип зможе швидко вивести прилад із ладу.
- Від кульових кранів до тройникам врізки обраним способом проводять трубопровід.
Зауважимо, що така схема найчастіше використовується для потужних пристроїв, призначених для підключення декількох точок водорозбору.
до меню ?
Проточний водонагрівач, оснащений душовою лійкою
Якщо у ванній планується використовувати водонагрівач, оснащений душовим шлангом з насадкою або виливом, то його підключення до трубопроводу з холодною водою виконують способом, описаним вище. При цьому «гарячий» трубопровід не потрібно.
до меню ?
Підключення до електричної мережі
Проточний водонагрівач практично завжди являє собою прилад великої потужності, тому до його підключення до електромережі висуваються особливі вимоги.
Перш за все, подивіться, на який струм розрахований ваш електричний лічильник, і помножити цю величину на напругу живлення (220В) — так ви отримаєте максимальну потужність, на яку розрахований ваш enter. Сподіваємося, що при виборі бойлера ви керувалися саме цим параметром з урахуванням можливого одночасного включення інших електроприладів.
Далі потрібно подивитися, проводом якого перетину виконана проводка у вашій квартирі. Швидше за все, її параметрів буде недостатньо для підключення настільки потужного приладу, так і розеток заземлення, як правило, залишає бажати кращого. Тому треба тягнути окрему лінію товстим трижильним кабелем з встановленням окремого автомата і ПЗВ на вводі.

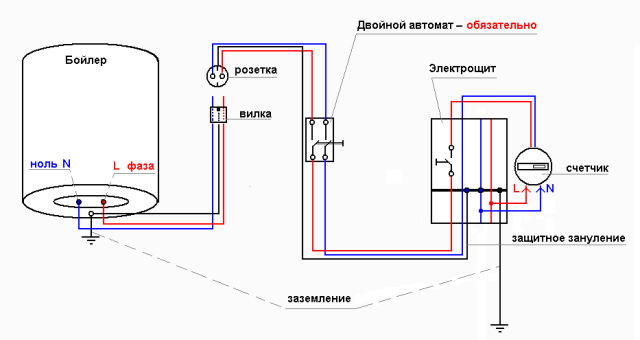

Електросхема підключення з дифавтоматом
Приклад розрахунку. Схема підключення водонагрівача потужністю 8 кВт зажадає кабелю з жилами перерізом не менше 6мм2. Вступні автомати повинні бути розраховані на силу струму не менше 50А, а пристрій захисного відключення – на струм не менше 32А (значення струму диференціального відключення повинно бути не більше 32мА).
Більш потужний прилад зажадає підключення трифазного та відповідного обладнання. Таку роботу краще довірити професійному електрику.

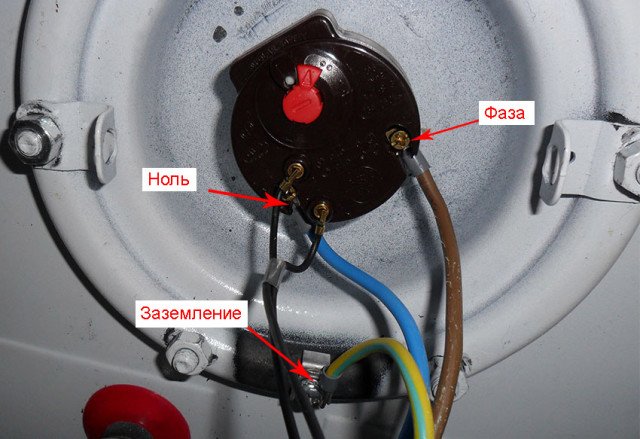

Особливі вимоги висуваються до підключення заземлення приладу. При установці бойлера у ванній заземлюючий висновок приєднують до відповідної клеми в щитку. У приватному будинку контур заземлення доведеться облаштовувати самостійно. Правильно підключити прилад допоможе колірна маркування проводів, яка виконується так: біла або коричнева ізоляція – фазний провід, блакитна – робочий нуль, жовто-зелена – заземлюючий провід. При цьому фаза найчастіше позначена як P1, A або L. Нуль позначається літерами P2, B, N.
Хочеться застерегти від рад горе-монтажників, які радять підключити заземлення до висновку нульового проводу. Пам’ятайте про те, що такі маніпуляції неприпустимі і можуть коштувати вам життя.
При установці водонагрівача у ванній не забувайте, що прилад з великими струмами навантаження буде працювати у вологому середовищі, тому виконайте всі вимоги до герметизації кришки, що закриває клемник. Зазвичай виробник приділяє цьому питанню підвищену увагу. Також не намагайтеся заощадити на пристрої захисного відключення. У разі потрапляння фазної напруги на корпус приладу ПЗВ ефективно зможе уберегти вас від небезпеки ураження електричним струмом.
