Електричні накопичувальні водонагрівачі можуть бути як основним джерелом гарячої води в будинку, так і резервним варіантом у разі припинення централізованого гарячого водопостачання. Питання про те, як встановити електричний накопичувальний водонагрівач, досить широко висвітлений. Ми ж спробуємо систематизувати всі ці відомості і дати найбільш повні рекомендації як щодо вибору місця для встановлення бойлера, так і по способу його підключення своїми руками.
Зміст
Вимоги до місця установки
Вибираючи місце для монтажу накопичувального водонагрівача, необхідно, перш за все, подбати про близькість точок водорозбору. Від цього залежить, як довго буде зливатися холодна вода з системи. При великому видаленні одного з «гарячих» кранів доцільна установка бойлера меншого розміру (наприклад, 10-20л прилад під кухонною мийкою). Важливою вимогою при розміщенні пристрою є і доступність водопровідної арматури для його підключення, а також електричної розетки.
Ванна — найбільш поширене місце установки водонагрівача
Установка приладу вимагає наявність достатнього вільного простору для проведення профілактичних робіт. З боку патрубків потрібно не менше 0,5 м для зручності обслуговування пристрою.
Досить жорсткими є вимоги до стіни, на яку планується монтувати накопичувальний водонагрівач – вона повинна витримувати як мінімум дворазовий вагу бойлера з водою.
Дуже часто практикується установка приладу в санвузлі. У блокових будинках або «хрущовках» як санвузли використовується заводська блокова кабіна санітарно-технічного призначення. Стіни таких кабін, як і внутрішні стіни сучасних будівель, часто виготовляють з армованого гіпсобетону або пінобетону. Міцність і несуча здатність таких перегородок досить низька, тому перед прийняттям остаточного рішення рекомендується провести додаткове обстеження.
На цегляну стіну «в півцеглини» або бетонну перегородку такої ж товщини можна кріпити бойлери об’ємом до 120 літрів. Пристрої об’ємом до 200л можна кріпити тільки на несучі стіни.
Якщо планується монтаж бойлера у ванній кімнаті, то клас безпеки приладу обов’язково повинен відповідати місцю установки. Більшість приладів захищено по класу IP24 або IP25, відповідно можуть встановлюватися безпосередньо в зонах розташування ванни або душової кабінки.
до меню ?
Монтаж водонагрівачів
Отже, місце для монтажу обрано. Далі розглянемо, як правильно встановити накопичувальний водонагрівач на стіну приміщення. Установка бойлера своїми руками здійснюється за допомогою анкерних кріплень, дюбелів або шурупів залежно від матеріалу стіни.

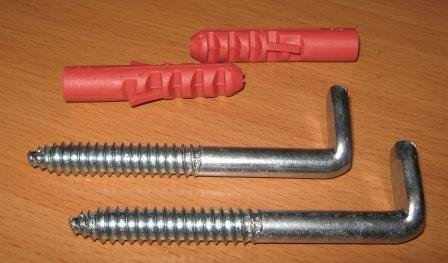

Для водонагрівачів невеликого об’єму можна використовувати Г-подібні шурупи
Гвинти повинні мати L-подібну головку для більш зручного навішування приладу. Якщо стіна побудована з дерев’яного бруса, то в більшості випадків буде достатньо шурупів довжиною до 80мм і діаметром до 8мм В цеглу або бетон можна встановлювати під дюбелі такі ж шурупи або розпірні анкери.

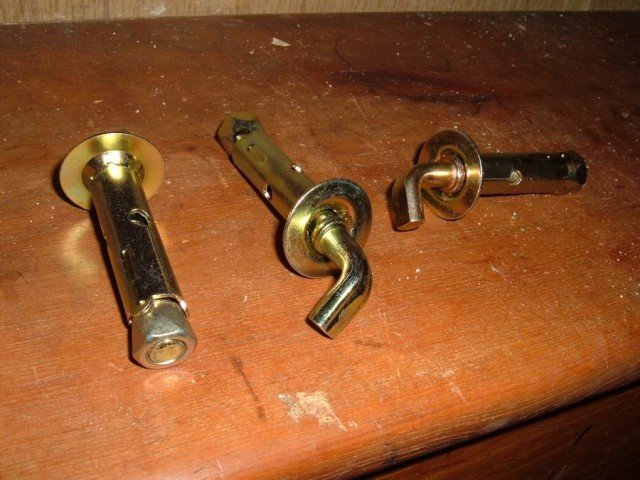

Анкер здатний витримати вагу навіть масивного водонагрівача
Перед тим, як свердлити стіну, на її поверхню наносять розмітку відповідно до кріпильними отворами кронштейна приладу. Спочатку зазначають нижній край пристрою, а потім від цієї лінії відмірюють точну відстань до місця установки кріпильної планки. При свердлінні треба стежити за тим, щоб свердло не відводить в сторону, а при попаданні в шов цегляної стіни отвори зміщують трохи в бік.

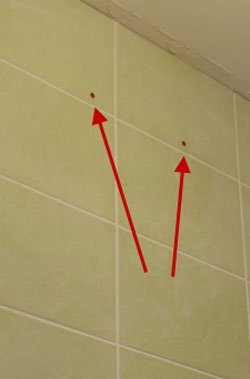

Отвори в плитці потрібно робити акуратно, щоб вона не луснула
Якщо планується установка бойлера своїми руками на неміцну стіну, то потрібно виготовити раму із гаками із сталевої смуги товщиною до 4 мм. Таку конструкцію монтують на стіну, прикріпивши не менш ніж у 8 точках.
Встановити бойлер досить просто, достатньо зачепити його кріпильну планку за гаки анкерів. У разі, коли кріплення приладу являє собою кронштейни з отворами, роботу з монтажу слід виконувати дуже точно, інакше правильно потрапити усіма вушками кріпильних кронштейнів на монтажні гаки буде дуже складно.
Якщо для монтажу бойлера не знайшлося підходящої стіни або потрібно встановити прилад великого обсягу, то набувають моделі підлогової конструкції. Такий виріб може бути встановлено як за допомогою комплектних ніжок, так і за допомогою рами, виготовленого своїми руками. Хорошим рішенням є і спеціальний подіум під водонагрівач.
до меню ?
Приєднання до трубопроводів
Підключення накопичувального водонагрівача до гарячого і холодного трубопроводу виконують за наступним алгоритмом:
Не слід робити необачно нічого, використовуючи дешеві китайські підробки. Краще зберіть своїми руками надійну групу безпеки з латунного зворотного клапана і запобіжного клапана FAR.
Різьбові з’єднання герметизують за допомогою сантехнічного льону і пасти або ФУМ-стрічку. При монтажі слід особливо контролювати момент затягування гайок — деякі з них виробляють з досить крихких сплавів. Не відрізняється високою міцністю і конструкція вхідних патрубків, тому, виконуючи роботу своїми руками, слід бути дуже акуратним.
Дуже докладний і корисне відео з підключення водонагрівача до водопроводу:
до меню ?
Підключення до електричної мережі
Перед тим, як підключати електричний водонагрівач до мережі, необхідно з’ясувати можливості електропроводки вашого будинку. Важливо усвідомлювати, що недостатній переріз кабелів живлення призведе до їх перегрівання. При цьому можливо як перегорання проводів, так і загоряння їх ізоляції, тому у разі невідповідності можливостей проводки і потужності бойлера потрібно прокладка окремого кабелю.
Мінімальний переріз мідного кабелю для підключення приладу потужністю до 3,5 кВт має становити 2,5 мм 2. Електричні прилади потужністю від 3,5 кВт до 6кВт зажадають проводів перетином не менше 4мм2. Більш потужні накопичувальні бойлери підключають кабель перетином не менше 8-10мм2. У разі використання алюмінієвих проводів застосовують коефіцієнт збільшення, рівний 1,5.
Виконуючи монтаж своїми руками, не слід забувати і про підключення заземлення. Правильно під’єднати прилад до електромережі допоможе колірна маркування. Зазвичай проводу в кабелі бойлера мають наступні кольори: коричневий провід – фаза, блакитний – нуль, жовтого (жовто-зелений) – заземлення.

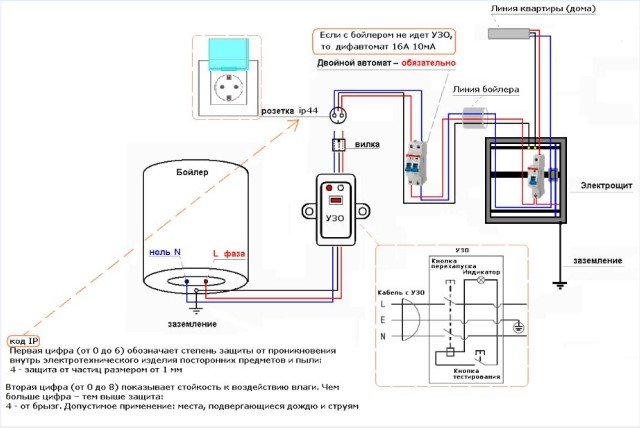

Схема підключення електроживлення водонагрівача
Більшість виробів комплектуються спеціальним запобіжним реле, які встановлені прямо на живлячій кабелі. У разі відсутності такого елемента, на ввідному кабелі слід встановити додаткові автоматичні вимикачі, розраховані на силу струму, від 25 до 40А.
Якщо є можливість установки пристрою захисного відключення (УЗО), слід обов’язково передбачити цей елемент у системі електроживлення. Такий пристрій багаторазово підвищить безпеку користування приладом, що в умовах вологого приміщення є важливим фактором.
Включати бойлер в електричну мережу можна тільки після підключення напірного трубопроводу і заповнення бака водою. В іншому випадку ТЕН пристрою може перегрітися і вийти з ладу.
Після включення вилки приладу в розетку повинна загорітися індикаторна лампа на панелі. Необхідну температуру води встановлюють ручкою терморегулятора. На цьому встановлення накопичувального водонагрівача своїми руками можна вважати завершеною.
