Перше пристрій, що допомагає закриванню дверей, представляло з себе сталеву пружину. Її кріпили одним краєм до дверної коробки, а іншим безпосередньо до самих дверей. Робота пружини супроводжувалася характерним гуркотом, разносившимся по всьому приміщенню. На зміну примітивному механізму прийшли сучасні доводчики, роботу яких не чутно навіть в повній тиші. Принцип роботи механізмів різних моделей розрізняється, тому і встановлення доводчика відбувається по-різному.
Зміст
- 1 Різновиди та критерії вибору доводчиків
- 1.1 Основні правила вибору
- 2 Пристрій і робота доводчиків для вхідних і міжкімнатних дверей
- 3 Самостійний монтаж механізму
- 3.1 Монтаж на додаткові пристосування
- 4 Пружинний механізм для дверей
- 5 Моделі доводчиків на хвіртку
- 6 Інструкція налаштування роботи механізму
- 7 Виявлення поломок і самостійний ремонт
Різновиди та критерії вибору доводчиків
Коли вибирають доводчики для вхідних дверей, в першу чергу цікавляться їх потужністю, і це правильно. Кожна двері в залежності від розміру і матеріалу виготовлення має свою вагу. Чим вона важча, тим могутніше повинен бути закриваючий механізм. Тільки так пристрій зможе коректно працювати. Якщо потужності одного доводчика мало, виконують монтаж двох механізмів, наприклад, на масивну металеву двері.
Кріплення доводчика для дверей може відбуватися в декількох місцях, що розділяє їх на 3 види:

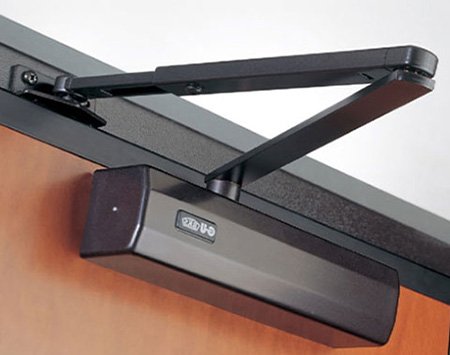

- найпоширенішими є моделі верхнього кріплення. Їх можна встановити на пластикову, дерев’яну або металеву двері;

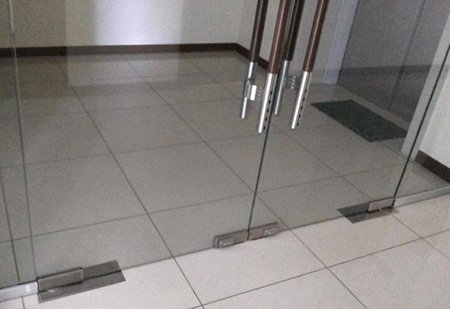

- механізм нижнього кріплення монтується на підлозі. Часто такі моделі зустрічаються на скляних дверях магазину;

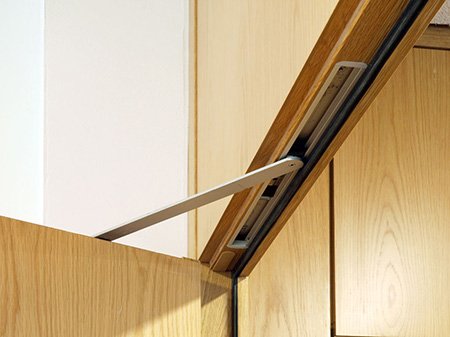

- модель прихованого кріплення встановлюється в рамі. Зовнішній вигляд таких доводчиків на двері привабливіше, але монтаж трохи складніше.
Існують нормативні стандарти, що визначають зусилля доводчиків для дверей по класу EN1154. Чим масивніше стулка, тим вищого класу має бути пристрій. Наприклад, на металеву броньовані двері підійде модель класу EN7, а легку дерев’яну і пластикову стулку без праці закриє виріб 3, 4 або 5 класу.
Основні правила вибору
При виборі доводчика на двері, щоб він працював правильно, треба враховувати зовнішні фактори і параметри стулки. Нестандартна вхідні двері висотою 2,5 м, постійно обдувається боковим вітром, повинна бути обладнана високим класом вироби. Якщо габарити стулки маленькі, а вага великий або навпаки, то клас доводчика на двері аналогічно треба підбирати в більшу сторону.
Однак помилковим буде вибір потужного механізму на легкі двері. Великий запас потужності приведе до швидкого зносу деяких деталей стулки. Якщо на пластикову двері закріпити потужний доводчик, петлі швидко вийдуть з ладу, а саму відкрити стулку буде важко. І навпаки, монтаж на металеві двері вироби нижчого класу, що призведе до його швидкої поломки. До того ж з масивної стулкою він не впорається.
Щоб правильно підібрати доводчик на двері, треба звернути увагу на такий параметр, як робоча температура. Це важливо, якщо монтаж механізму передбачається на вулиці. Існують моделі, здатні функціонувати при температурах від -45 до +70оС.
Пристрій і робота доводчиків для вхідних і міжкімнатних дверей
Робота доводчиків досить проста. Стулка відкривається передає через важіль зусилля механізму, що супроводжується стисканням пружини. Після закриття дверного полотна пружина набуває своє вихідне положення.
Пристрій верхнього і нижнього доводчика трохи розрізняється:

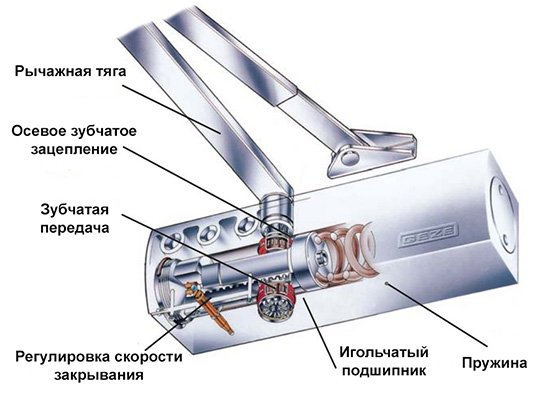

- Механізм верхнього доводчика знаходиться всередині металевого корпусу. Сталева пружина механізму укладена в капсулу з маслом. У стислий стан її призводить тиск масла, створене поршневий системою. Всередині корпусу є масляні канали, що зв’язують поршневу камеру з капсулою. В роботу поршень через шестерню зчеплення призводить важіль або тяга. На корпусі встановлені гвинти, якими здійснюється регулювання доводчика за рахунок зміни перерізу масляних каналів.
- Пристрій нижніх доводчиків виключає наявність важелів або тяг. В роботу поршень призводить шестерня або кулачок, встановлені на осі обертання стулки дверей. Нижні моделі досить потужні, але монтаж на металеві двері ведеться вкрай рідко.
Прихована модель має аналогічний пристрій, як і нижній доводчик. Однаковий і принцип роботи, відрізняється тільки монтаж. Механізм встановлюють всередину дверної коробки або рами.
Багато моделей обладнані додатковим клапаном, яким здійснюється регулювання доводчика двері, за рахунок чого відкрита стулка починає дотримуватися 70о до повного закриття.
Самостійний монтаж механізму
Перш ніж розібратися, як встановити доводчик на двері, треба звернути увагу, в який бік відчиняються стулка. Простіше всього виконується монтаж своїми руками верхніх накладних моделей. На міжкімнатні двері їх можна встановити з будь-якого боку. Тут особливих вимог немає, і все залежить від естетики. А от відкриття вхідних дверей відбувається назовні, і щоб правильно виконати на стулку монтаж механізму своїми руками, можуть знадобитися додаткові пристосування. Справа в тому, що доводчик краще встановити всередині приміщення, щоб захистити його від агресивних впливів природного середовища.
Існує проста інструкція, як виконати монтаж механізму своїми руками за типом відкривання стулки:
- якщо дверне полотно відкривається «на себе», то корпус кріплять зверху стулки з того ж боку, де виступають петлі. Важіль фіксують до дверної коробки;
- на стулку «від себе» кріплять своїми руками важіль, а на дверну коробку фіксують накладної корпус.
Щоб детальніше розібратися, як встановити доводчик, треба вивчити його схему кріплення. Інструкція багатьох моделей містить натуральний розмір схеми, за якою легко нанести розмітку своїми руками. За готовим мітках свердлять отвори і прикручують саморізами корпус, а потім важіль. Далі, виконують їх з’єднання між собою. Правильно встановлений своїми руками важіль повинен мати прямий кут між передпліччям і стулкою.
Наприкінці робиться регулювання доводчика двері гвинтами на корпусі. Ними виставляють швидкість і гальмування стулки, режим закриття і т. д. При бажанні можна окремо придбати декоративні накладки і замаскувати своїми руками накладної корпус.
Монтаж на додаткові пристосування
Якщо монтаж своїми руками за стандартною схемою неможливий, використовують додаткові пристосування:
- Металевий кутник горизонтально фіксують своїми руками до дверної коробки. До нього можна закріпити важіль або, навпаки, корпус.
- Трьома способами можна зафіксувати доводчик на металеву пластину. Кріплять її зверху в торець стулки з невеликим виступом. Фіксація корпусу відбувається до пластині, а важеля – до дверної коробки. Другий спосіб передбачає зворотний встановлення цих елементів. Тобто, пластина з корпусом – на дверну коробку, а важіль – до стулки. Останній спосіб передбачає звичайне кріплення корпусу по заводській схемі, а важіль фіксують до пластини, що збільшує площу укосу.
Після монтажу відбувається регулювання доводчика двері за стандартною інструкції.
Пружинний механізм для дверей
Досить застарілий, але ще зустрічається доводчик пружинний встановлюють на вхідних дверях. Простий автоматичний механізм не має регулювання і спрацьовує з постійною силою, що дозволяє тримати двері завжди закритими. Проте з часом пружина розтягується, і її зусилля зменшується. Тоді, як відрегулювати доводчик дверей, щоб стулка щільно закривалася? Іноді умільці вирішують таку проблему укорочуванням пружини, але з часом все одно доведеться купувати нову.
Моделі доводчиків на хвіртку

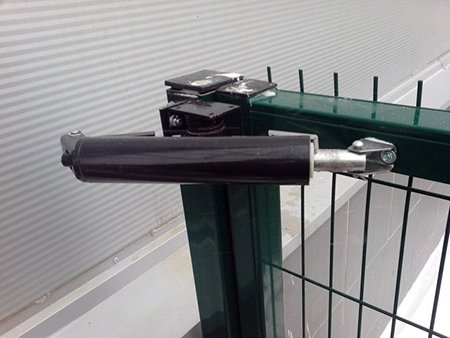

Якщо потрібно поставити вуличний механізм, існує доводчик на хвіртку, в залежності від моделі відрізняється пристроєм і роботою:
- гідравлічна модель всередині корпусу містить механізм і масло. Працює за рахунок пружини, поршня і масляних каналів за принципом верхнього доводчика;
- пневматична модель має схожий пристрій, тільки робочим середовищем є стиснене повітря.
Щоб встановити механізм на хвіртку і налаштувати його своїми руками, виконують ті ж дії, що і при монтажі верхнього доводчика.
Інструкція налаштування роботи механізму
Коли постає питання, як відрегулювати доводчик, треба згадати, що до будь-якої моделі йде заводська інструкція. Там чітко вказано, як настроїти роботу механізму.

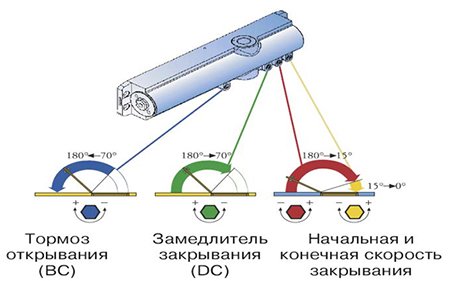

Зазвичай на корпусі виробу є регулювальні гвинти, позначені цифрами 1 і 2. Першим гвинтом регулюють кут відкриття стулки від 90 до 180 градусів. Після цього починається регулювання дверного доводчика другим гвинтом, що відповідає за швидкість закривання стулки. Коли двері відчинені на 7–15о, провернувши на чверть обороту другий гвинт, досягають плавного закриття стулки.
Виявлення поломок і самостійний ремонт
Про те, що настав час виконати ремонт доводчика, вкаже неправильно або різко закривається двері. Найскладніша поломка пов’язана з витоком масла через дефекти корпусу. Зробити ремонт корпусу своїми руками вдасться при невеликій тріщині, закривши її герметиком. Якщо пошкодження значні, ремонт тут не допоможе і доведеться купувати новий виріб. Іноді буває, що доводчик просто не повністю заправили на заводі. Такий ремонт під силу в домашніх умовах. Треба відкрутити регулювальні гвинти і в отвори залити амортизаторную рідина або моторне масло.
Ремонт деформованої штанги виконують такими методами:
- поржавевшая штанга говорить про неякісне металі. Її треба зачистити і покрити мастилом;
- ремонт тріщини або надлому можливий тільки з застосуванням зварювання;
- вигнуту штангу можна спробувати вигнути молотком, уклавши її на тверду поверхню;
- ремонт штанги з сильними ушкодженнями недоцільний, простіше купити нову деталь.
До поломки можна віднести швидкість закривання дверного полотна. Тут особливий ремонт не потрібен. Треба лише регулювальними гвинтами зробити нові налаштування, але не більше двох поворотів від вихідного положення.
Після того, як виконана встановлення доводчика, необхідно робити періодичні його огляди. Це продовжить термін служби механізму за рахунок своєчасного виявлення несправностей.
