Електричний водонагрівач накопичувального типу, або, по-простому, бойлер, давно і міцно увійшов у наше життя, забезпечуючи додатковий комфорт і дозволяючи не залежати від комунальних систем гарячого водопостачання. Це простий пристрій в автоматичному режимі підтримує необхідну температуру води, маючи при цьому її певний запас. Випускаються промисловістю прилади мають різноманітну форму, розміри і зовнішній дизайн. Незважаючи на здаються відмінності, в своїй основі всі водонагрівачі мають схожу конструкцію і єдиний принцип роботи. Однак, роблячи вибір між тією або іншою моделлю бойлера, слід не лише розуміти, як він влаштований, але й розбиратися в особливостях виконання деяких його компонентів.
Зміст
Конструкція бойлера
Основні складові бойлера
По суті, будь-водонагрівач такого типу являє собою великий термос, має всередині трубчастий електронагрівач (ТЕН), тому конструкція всіх бойлерів має такі елементи:
- зовнішній корпус з деталями, що дозволяють кріпити пристрій на стіну або підлогу;
- внутрішній бак;
- теплоізоляційний прошарок між внутрішньою ємністю і корпусом;
- трубчастий електронагрівач;
- термостат з можливістю регулювання температури нагріву;
- запобіжний клапан;
- захисний магнієвий анод;
- схема управління і індикації.
При виборі бойлера не можна не помітити велику різницю в ціні навіть між різними моделями одного виробника. Вона обумовлена, насамперед, технологією і матеріалом виготовлення внутрішнього бака, а також наявністю електронного блоку управління і індикації.
Ці параметри задають зручність користування приладом, а також тривалість його служби.
до меню ?
Корпус
Корпусу водонагрівачів мають строго циліндричну, так і овальну і навіть прямокутну форму, різноманітну забарвлення і дизайн оформлення. Часто на зовнішній стороні кожуха кріпиться термометр для спостереження за роботою пристрою, а також регулятори або керуючі елементи. Матеріалом виготовлення корпусів служить сталевий лист або пластик.

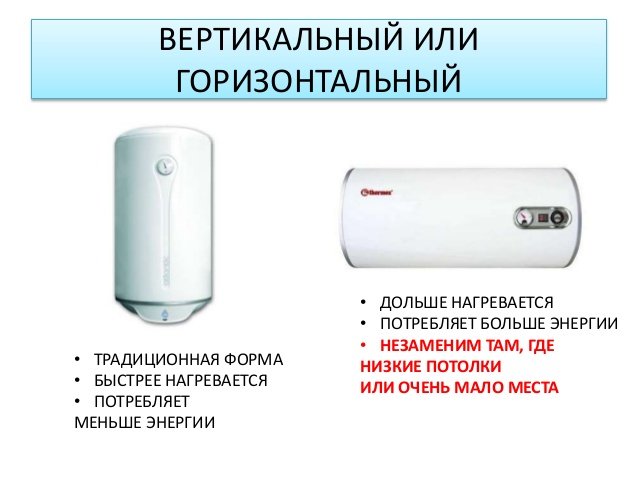

Особливості вертикального та горизонтального бойлерів
Для встановлення бойлера, в конструкції корпусу є кріплення, в залежності від типу розміщення (настінна або підлогова схема установки). Простір між корпусом водонагрівача і внутрішнім баком заповнено теплоізоляційним матеріалом — найчастіше в його ролі виступає щільний поліуретан.
до меню ?
Внутрішній бак
Конструкція внутрішньої ємності бойлера повинна відповідати критерію підвищеної корозійної стійкості і при цьому протистояти постійним температурних перепадів, тому цього елементу виробники приділяють чимало уваги, розробляючи нові покриття бака і застосовуючи способи його захисту.
до меню ?
Сталеві баки з покриттям з стеклоэмали або стеклофарфора
Таке покриття отримують напиленням захисного шару з подальшим його випаленням при високій температурі (до 850 ос). Склоемаль не здатна до окислення, тому абсолютно не кородує. До того ж, її гладка поверхня протистоїть утворенню накипу.

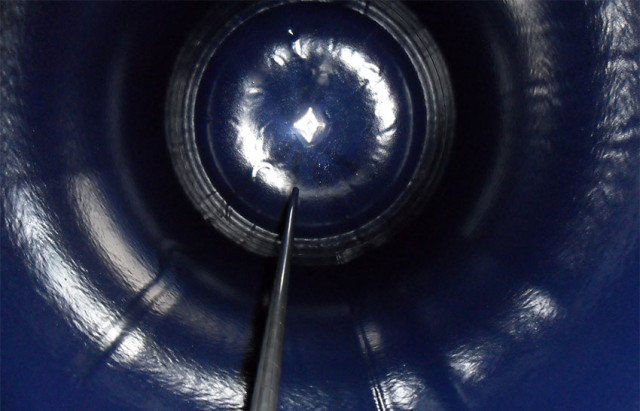

Фото внутрішнього емальованого бака водонагрівача
Парадоксально, але основний недолік такого покриття виникає з його достоїнства – висока твердість шару малопластична і з часом постійні перепади температури води призводять до утворення мікротріщин в його шарі, які в підсумку сприяють руйнуванню бака.
Виробники постійно шукають нові склади для покриттів такого типу. Приміром, додавання титанового порошку зрівняло температурні коефіцієнти розширення стеклофарфора і сталі, кілька поліпшивши стійкість шару до розтріскування. Трохи зменшити шкідливий вплив температурного впливу можна, встановивши температуру води в бойлері не вище 70оС, хоча все одно хоча б раз в місяць доведеться прогріти пристрій максимально, для дотримання санітарних правил. Іншим недоліком стеклофарфорового покриття бака можна вважати збільшений вага котла. Компанії, що випускають водонагрівачі з ємностями даного типу, дають гарантію на свою продукцію не більше 3 років.
до меню ?
Сталеві баки з титановим напиленням
Напиленням титанового порошку на внутрішню частину бака досягається відмінна корозійна стійкість. При цьому даний тип покриття має високу механічну міцність і стійкість, маючи слабкі місця лише на зварних стиках. Гарантія на пристрій з таким баком складає до 10 років, що є величезною перевагою, навіть якщо враховувати його досить високу вартість.
до меню ?
Нержавіючі внутрішні баки
Такі ємності позбавлені недоліків двох попередніх елементів. Нержавіюча сталь, як і титан, здатна протистояти впливу домішок, що знаходяться у воді, а також корозії. Є думка, що нержавіюча сталь надає воді своєрідний запах і смак, що з’являються під час її нагрівання, однак це лише домисли, абсолютно не підтверджені науковими дослідженнями. Відомо, що «нержавійка» не вступає в хімічну реакцію з водою. На такі баки виробники також дають до 10 років гарантії, однак вони є найдорожчими. Баки з нержавіючої сталі, а також з титановим напиленням більше схильні до утворення накипу, ніж стеклофарфоровые, але це анітрохи не применшує їхніх достоїнств. У внутрішньому баку встановлені трубки підведення холодної води і відведення гарячої, а також електронний блок нагріву і захисту.
до меню ?
Блок нагріву і захисту
Елементи, що відповідають за нагрівання води до певної температури, а також захищають від руйнувань метал внутрішнього бака, встановлені на металевому фланці, присоединяемом допомогою ущільнювача до внутрішнього баку пристрою.
Приклад виконання блоку управління
Для нагріву води використовуються Тени різної потужності. В залежності від принципу нагріву, розрізняють:
- «мокрі» Тени, які безпосередньо контактують з водою, тому неминуче покриваються накипом, яку необхідно періодично видаляти, інакше із-за перегріву ТЕН вийде з ладу;
- нагрівачі «сухого» типу. Позбавлені цього недоліку, оскільки встановлені в металевій трубці, яка і здійснює контакт з рідиною. Така схема дозволяє позбутися від накипу не тільки на нагрівачі, але і на трубці, покритої шаром стеклофарфора.
Деякі моделі бойлерів комплектуються кількома нагрівачами. Така конструкція дозволяє здійснювати ступінчасте регулювання нагріву, а також зменшує кількість циклів включення для кожного з них (скачки напруги під час вмикання приладів впливають на їх довговічність).
Спільно з Тенами на фланці встановлений терморегулятор і магнієвий стрижень (анод). Термостат відповідає за включення нагрівального елемента при зниженні температури води нижче встановленої споживачем. Застосовуються терморегулятори як механічного типу, так і електронні прилади, що працюють спільно з електронним блоком управління. Часто в пристрій терморегулятора входить схема захисного відключення Тена при відсутності води в баку. Магнієвий електрод покликаний зменшити обмін іонами металевих складових всередині котла, віддаючи взамін свої частки. Така схема зменшує ефект вимивання електронів з елементів конструкції і вони кородують в значно меншій мірі. Сам же магнієвий стрижень при цьому досить швидко руйнується і вимагає періодичної заміни (при потоншенні до 10 мм або зменшенні довжини до 200мм). Схема управління і індикації надає додаткові зручності при користуванні водонагрівачем, маючи функції точного регулювання температури води, включення нагріву по часу, підтримання різного ступеня нагріву в залежності від часу доби.
до меню ?
Принцип роботи накопичувальних водонагрівачів
Схема роботи бойлерів побудована на принципі поділу шарів води з різною температурою. Як відомо, теплі шари рідини знаходяться вгорі. Їх відбір з водонагрівача здійснюється через трубку відведення гарячої води, довжина якої дозволяє використовувати верхній, найбільш теплий її шар. Холодна вода, навпаки, надходить у нижню частину бака, туди, де встановлені водонагрівачі. До того ж, на короткій підвідної трубці встановлений розсікач, що не дозволяє рідині виникати струменем і тим самим сприяти перемішуванню теплої і холодної води.
Особливість теплої рідини підніматися вгору не дозволить використовувати бойлер вертикальної конструкції, розташувавши його паралельно землі. На це варто звернути пильну увагу, вибираючи тип пристрою під свої потреби.
Нагрівання холодної води здійснює ТЕН (один або кілька). За її температурою стежить термостат. При досягненні заданої температури, він розмикає електричний ланцюг живлення нагрівача.

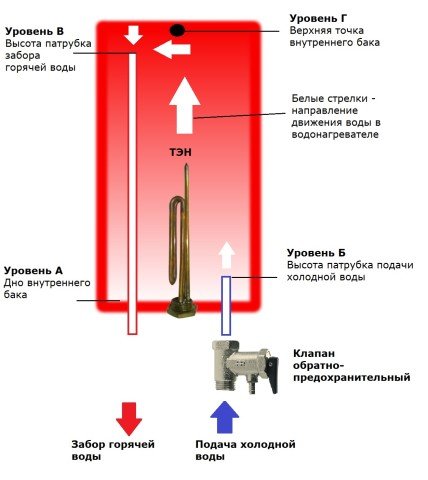

Принцип роботи котла
Хороша теплоізоляція дозволяє підтримувати потрібну температуру води, витрачаючи мінімум енергії на її постійний підігрів.
У разі застосування декількох нагрівачів, для підтримки температури на заданому рівні використовується один ТЕН. Інші включаються при сильному витраті, багаторазово збільшуючи потужність нагріву. Така схема підвищує економічність і надійність приладу.
Відібрана зверху тепла вода постійно заміщається знову нагрівається рідиною, яка подається з магістралі. Так влаштований процес безперервного нагрівання. При великій витраті температура води на виході з бойлера з часом падає, тому необхідно вибирати обсяг накопичувача, виходячи з величини гарячого водорозбору.
Можливий варіант відмови термостата, при цьому вода може закипіти, внаслідок чого до небезпечного рівня підвищується тиск у внутрішньому баку. Для запобігання аварії, на трубку подачі холодної води встановлений запобіжний клапан — при досягненні граничної величини тиску він відкривається, тим самим зменшуючи частина рідини в подаючу магістраль. Цей же клапан використовують для зливу води з приладу під час профілактичних робіт.
Докладне відео з пристрою бойлера представлено нижче:
Не варто нехтувати проведенням періодичних профілактичних заходів, що полягають чищення бойлера від накипу і іржі. Вони дозволять приладу працювати надійно та ефективно, а також вбережуть вас від незапланованих витрат.
