Як вибрати і встановити терморегулятор на батарею опалення

Ще не так давно системи опалення старого зразка передбачали лише чавунні батареї для обігріву приміщення, ні про які регулятори температури не йшлося. Зараз для забезпечення комфортного використання та безпеки встановлюють терморегулятори для радіаторів опалення. З їх допомогою можна управляти потоком, температурою води або іншого теплоносія. Система забезпечує зручність користування і дозволяє заощадити на витратах на обігрів будинку, а при виникненні екстреної ситуації допоможе швидко відключити радіатор від стояка.

Зверніть увагу, що в більшості випадків терморегулятор на батарею – єдиний спосіб її відключення від системи. Правило діє на всі застарілі установки, а також деякі сучасні.

Види термостатів для радіаторів опалення

В залежності від принципу роботи терморегулятори підрозділяють на механічні та автоматичні. Ще одна поширена класифікація – згідно чутливої середовищі, яка наповнює сильфон. Так, пристрої відносять до рідинним (провідник – вода) і газонаповненим (газ). Розглянемо детальну класифікацію, де терморегулятори поділяються на 4 основних види в залежності від потреб користувача та особливостей системи.

Механічний термостат

Як вибрати і встановити терморегулятор на батарею опалення

Механічний терморегулятор є найдешевшим, внаслідок чого і найпоширенішим варіантом.

Незважаючи на те, що комплектація терморегуляторів залишається однаковою для різних типів, основні відмінності – у способі управління. Так, механічна модель має вентиль з розподілом. Щоб змінити температуру, досить повернути вентиль на відповідне поділ.

Механіка з електричним управлінням

Для виставлення температури такі установки використовують обертове колесо. При досягненні необхідної температури внутрішній ключ термостата замикається і подається сигнал до основного механізму для відкриття або закриття клапана.

Термостат з електричним сервоприводом

Пристрій має сервопривід маленький електродвигун, замінює на корпусі механічний вентиль. Управління здійснюється за допомогою команд, що подаються від електронного термостата. Електроніку встановлюють в будь-якому місці в приміщенні для вимірювання актуальної температури. В залежності від температури сервопривід обертає вісь і діє на терморегулятор.

Електронні моделі в системі опалення

Як вибрати і встановити терморегулятор на батарею опалення

Електронні терморегулятори – більш зручний аналог механічної.

Такий терморегулятор для батарей опалення повторює принцип роботи механічного. Різниця полягає тільки в тому, що пристрій має простий дисплей і кнопкове управління. За рахунок цього підвищується ціна та порівняно з аналогами зменшується похибка в роботі. Такі системи вважаються найбільш прогресивними і дозволяють задавати температуру від доби до тижня і більше. Температура може виставлятися по годинах: мінімальна, коли вдома нікого немає, і звична в години домашньої активності.

Принцип дії і пристрій

Як вибрати і встановити терморегулятор на батарею опалення

Конструкція терморегулятора встановлюється в опалювальних системах.

Конструкція терморегулятора досить проста: клапан і термічна головка. В останньому елементі розташований циліндр з гофрованою стінкою – сифоном, заповненим теплопровідником. Зазвичай це газ або вода. Шток з’єднує сифон і клапан, який визначає потік. Для функціонування цих елементів не потрібно електрику, між ними встановлюється автоматичний зв’язок.

Принцип роботи термостата для радіаторів опалення передбачає, що газ або вода (будь теплоносій) при коливаннях навколишньої температури змінюють свій об’єм.

Механічний регулятор вважається самим надійним і простим. При збільшенні температури сифон розтягується, що дозволяє клапану закрити доступ тепла до батареї. При зниженні робоче середовище стає менше, а сифон стискається. Піднімається шток, дозволяючи клапану впустити тепло в батарею. На перепади температури в такому випадку впливають протяги, сонячне світло, додаткові джерела тепла, температура за вікном.

Достоїнства і недоліки терморегуляторів

Як вибрати і встановити терморегулятор на батарею опалення

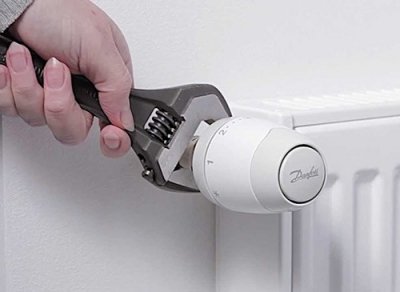

Монтаж терморегулятора дуже простий. Радимо скористатися схемами монтажу, представленими в цьому огляді.

Однозначно, плюсів у датчика температури більше:

  • Простота монтажу і управління. Монтувати механічний пристрій можна без сторонньої допомоги і спеціальних навичок, маючи мінімум інструментів. Управління у механічних і автомоделей просте: температура задається поворотом коліщатка або натисканням на кнопку.
  • Встановлюйте терморегулятор разом з газовим лічильником і це істотно скоротить ваші витрати на комуналку. За підрахунками для середньостатистичної квартири встановлення терморегулятора і лічильника здатна дати до 20% економії енергоспоживання.
  • Просунуті моделі дозволяють програмувати роботу котла на годину, день і навіть місяць. Температура встановлюється в залежності від активності господарів будинку.
  • Система не потребує затрат при експлуатації.
  • Але пристрій не позбавлене й недоліків:

  • Складні елементи вимагає втручання фахівця і вивіреного монтажу. А вартість якісного автопрограмматора складе не менше 300 доларів.
  • Штори можуть перешкоджати визначення вірної температури. При опущеному стані датчику доведеться знімати дані температури за шторою. У такій ситуації необхідно ставити мобільний датчик в кімнату.
  • Низька точність виставляється температури з ручними вентилями і незручності ручного регулювання до кожної батареї.
  • Після установки механічні моделі необхідно налаштовувати. За некоректної установки елемента порушується контроль температури.
  • Встановлення терморегулятора на радіатор опалення

    Монтаж регулятора температури на батарею не занадто складне заняття, але потрібно обов’язково виконати підготовчі заходи та строго дотримувати деякі правила.

    Що потрібно знати перед установкою

    Як вибрати і встановити терморегулятор на батарею опалення

    Рекомендуємо встановлювати терморегулятори на верхній вхід батареї, це сприяє більш простого управління та правильного температурного режиму.

    Отже, перш ніж почати кріпити термостат, спочатку ознайомтеся з деякими правилами:

  • Не монтуйте терморегулятор на чавунні моделі, так як цей сплав інертний. Кращий вибір – алюмінієві або біметалічні радіатори.
  • Встановлюйте температурний регулятор не нижче 0,8 м від підлоги.
  • Регулятор розташуйте так, щоб було зручно його налаштовувати.
  • Автоматичні моделі не монтуйте за радіаторними екранами або драпіровками, інакше датчик буде неправильно працювати.
  • У разі монтажу пристрою в приватному будинку, терморегулятор потрібно кріпити на батареї в кухні, вітальні або кімнатах на верхніх поверхах.
  • Варто відзначити, що після закінчення опалювального сезону пристрій потрібно відкрити. Це робиться для того, щоб на клапані не утворювався осад від теплоносія.

    Процес монтажу

    Безпосередньо перед установкою обов’язково перекрийте подаючий стояк і злийте воду з батарей. Тільки після цього можна перейти до монтажу. Останній проводиться за наступним планом:

  • Спочатку відріжте підведення труб на невеликій відстані від батареї.
  • Від’єднайте відрізану лінію і кран (при його наявності) від опалювального приладу.
  • При використанні однотрубної системи опалення потрібно вварить перемичку між зворотним і подає лінією.
  • З крана регулятора температури і запірного вентиля потрібно демонтувати хвостовики і гайки, після цього загорніть їх в пробки батареї.
  • Зберіть трубне обв’язування і закріпіть на потрібне (вибране) місце.

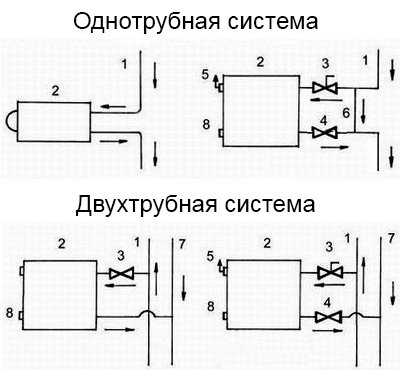

  • Схеми підключення

    Як вибрати і встановити терморегулятор на батарею опалення

    1. Подаюча лінія; 2. Батарея; 3. Датчик регулювання температури; 4. Нижній кран; 5. Повітровідвідник (автоматичний або ручний); 6. Перемичка; 7. Зворотна лінія; 8. Заглушка.

    У разі однотрубної системи діаметр байпаса зробіть меншим розміру, ніж діаметр трубопроводу лінії.

    В двотрубної системі терморегулятор можна встановити на верхньому підводі. Так буде зручніше регулювати температуру.

    Висновок

    Терморегулятори показали себе найбільш працездатними пристроями в індивідуальних системах опалення, також забезпечують комфортне використання і економію. Їх використання доцільно в приміщеннях з найбільшими перепадами температури. Така розстановка і регуляція дасть оптимальний ефект.
