При наявності централізованого гарячого водопостачання проблему тимчасового відключення подачі води легко можна вирішити, встановивши проточний або накопичувальний електричний водонагрівач. Але як бути у випадку, коли комунальні служби забезпечують лише подачу холодної води, а монтаж потужних електричних пристроїв не влаштовує через досить високою (і продовжує рости) ціни на електроенергію?
Один з найбільш відомих виробників газових водонагрівачів — Bosch
Цю проблему легко вирішити встановленням бойлерів, що працюють на газі. Такий вид енергії набагато дешевше електрики і сповна забезпечує необхідну потужність. Щоб правильно вибрати газовий водонагрівач (газову колонку), треба знати особливості обладнання такого типу, його конструкцію і принцип роботи, а також вимоги до монтажу і правила безпечної експлуатації.
Зміст
Проточні газові водонагрівачі
Проточні газові водонагрівачі мають величезну перевагу перед іншими типами бойлерів – вони забезпечують практично миттєвий нагрів води в будь-якій кількості при високій економічності.
Недоліком є висока небезпека використовуваного енергоносія, що змушує при монтажі і експлуатації газових колонок звертатися в спеціалізовані організації.
до меню ?
Конструкція і принцип роботи
Газові «проточники» в своїй конструкції мають:
- мідний теплообмінник;
- пристрій розпалювання;
- основну і запальную пальника;
- запірну арматуру подачі води і газу;
- датчики тяги, протоку води і тиску газу;
- схему управління і контролю;
- корпус.
Розпалювання пальників здійснюється як вручну (у старих або недорогих моделей), так і автоматично при відкритті витратного крана. Пристрій розпалювання приладу може працювати як від електричної мережі, так і від батарейок. Водонагрівачі з ручним керуванням часто оснащуються п’єзоелементом.
В результаті згорання газу виділяється велика кількість тепла, достатню для нагріву води, яка відбувається через теплообмінник, до температури 60-70°С. При закриванні крана з гарячою водою, датчик протоку дає сигнал на керуючу схему, яка перекриває потік газу до пальника.
Газова колонка обладнана камерою згоряння, приплив повітря до якої здійснюється через отвори, розташовані в нижній частині корпусу. Відведення димових газів відбувається через димар.
Водонагрівач Sakura з коаксіальної трубою для відводу диму
Окремо стоять моделі водонагрівачів з закритою камерою згоряння, які не вимагають підключення окремого димового каналу – наявність повітряної турбіни в їх конструкції дозволяє пристроям працювати без тяги.
Прилади з закритою камерою згоряння повітря для горіння газу беруть зовні будівлі через соосную (коаксіальну) трубу, розташовану всередині димової.
На додаток — огляд газової колонки Bosch WR10PWR13P:
до меню ?
Продуктивність
Щоб вибрати апарат, що задовольняє потребам вашої родини, треба визначити, скільки точок водорозбору планується живити з його допомогою. Для того щоб одночасно мити посуд і комфортно приймати душ, потрібна потужність колонки не нижче 17кВт. Такий прилад зможе забезпечити до 10 літрів гарячої води за хвилину.
Проточні газові водонагрівачі потужністю 24кВт здатні нагріти не менше 14 л/хв. Якщо ви – любитель похлюпатися у ванній, то для зменшення часу очікування при її наповненні, варто вибрати саме таку модель.
Не треба упускати з уваги і той факт, що істотний вплив на продуктивність надає температура води на вході в колонку. Для позначення різниці між цим параметром і вихідний температурою, виробниками прийнято вказувати параметр T. Приміром, якщо вода на вході має температуру 10°С, а ?t=30°С, то температура води на виході з пристрою буде дорівнювати 40°С.
Справедливості заради, нагадаємо, що цей параметр пов’язаний з продуктивністю колонки і вказується саме для номінального параметри роботи приладу. Так що температуру на виході завжди можна підвищити, трохи зменшивши потік води через водонагрівач.
Побічним ефектом при роботі газових колонок є зміна температури води щоразу, коли відкривається або закривається додатковий витратний кран. Незручність, пов’язане з нестабільною температурою води на виході з приладу знайоме і власникам заміських будинків з встановленою насосною станцією. В цьому випадку негативний вплив на сталість температури надає регулярне зміна тиску води в системі.
Для керування ситуацією можна встановити змішувач з термостатичної головкою або вибрати при покупці проточний газовий водонагрівач з модульованим роботою пальника. У цьому випадку потужність полум’я буде змінюватися в залежності від величини протоки.
до меню ?
Газовий накопичувальний водонагрівач (ємнісний бойлер)
Ємнісний бойлер – це сталевий бак з проходить всередині нього трубою, яка являє собою класичний теплообмінник. В результаті спалювання газу пальником, встановленої в нижній частині труби, утворюються гарячі продукти згорання, які рухаються вгору, по дорозі віддаючи своє тепло воді, що знаходиться в баку. Максимальна тепловіддача забезпечується спеціальною конструкцією теплообмінника, з розсікачами, не дозволяють потоку газів покинути його внутрішній простір занадто швидко.

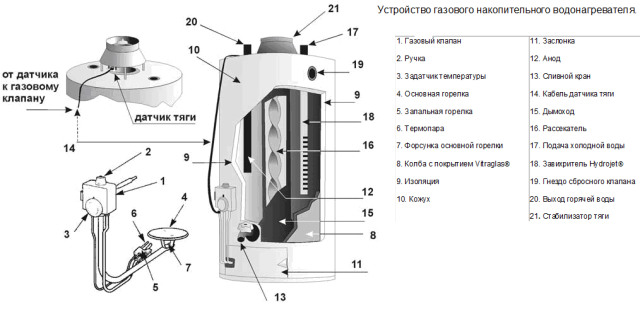

Детальна схема пристрою газового бойлера
Конструкція спалює пристрою включає в себе пілотний пальник з постійно палаючим полум’ям, що служить для розпалювання, і, власне, основний пальник. Керує системою термостат, розташований в нижній частині бака. Саме він включає подачу газу до основного пальника при зниженні температури води всередині ємності.
Накопичувальний водонагрівач має чимало переваг:
- економічність;
- постійний запас гарячої води;
- можливість підключення будь-якої кількості точок водораздачи;
- сталість температури води незалежно від протоку води і тиску газу в магістралі;
- стійкість до води будь-якої жорсткості;
- надійна конструкція включення пальника.
Вибрати ємнісний бойлер нескладно – на ринку надані моделі різної форми і обсягу. Найпоширеніші моделі розраховані на 100 і 200 літрів води. Незважаючи на порівняно невисоку потужність пальників (5-8кВт), повний нагрів всього обсягу відбувається досить швидко, приблизно за 1-1.5 години. Навряд чи вам вдасться знайти більш потужні рішення серед побутових пристроїв. Газовий накопичувальний водонагрівач позиціонується як бюджетне пристрій, а установка потужних пальників значно підвищує вартість кінцевого продукту. Справедливості заради відзначимо, що цю проблему вирішити дуже просто – досить вибрати бойлер більшої ємності.

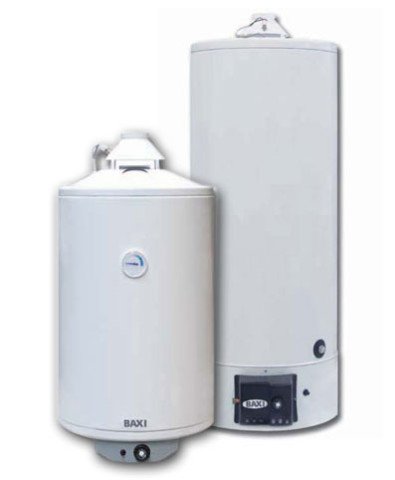

Один з прикладів виконання накопичувального газового водонагрівача — лінійка Baxi SAG2
Незважаючи на величезні переваги, які надає накопичувальний водонагрівач, коло ситуацій, при яких потрібно його установка в приватному секторі залишається досить вузьким. Зазвичай для нагріву води застосовуються або «проточники» або зв’язка «бойлер непрямого нагріву – опалювальний котел». Другий варіант набагато краще зважаючи на можливості роботи обладнання з одним димарем і використанням автоматики котла для підтримки точної температури води в баці водонагрівача. Разом з тим газовий накопичувальний бойлер – відмінне рішення проблеми гарячого водопостачання в міні-готелях. Їх власники і є основними покупцями обладнання великої ємності.
до меню ?
Вимоги до встановлення
Як вже зазначалося, природний газ – вибухонебезпечну речовину, тому всі роботи, пов’язані з підключенням обладнання та його експлуатацією, проводяться лише фахівцями газових господарств.
В даний час дозволяється установка газових водонагрівачів тільки на кухні, що пов’язано з особливостями вентиляції приладу і вимогам до певної вологості повітря в приміщенні.
Власникам заміських будинків, не підключених до газових магістралях, буде корисно знати, що практично всі газові водонагрівачі можуть працювати як на природному газі, так і на зрідженому. Єдина відмінність – для роботи на балонному пропані доведеться змінити переріз головного паливного жиклера. Пов’язано це з різною теплотворною здатністю цих двох видів палива. При цьому дещо зміниться потужність приладу, тому перед тим як вибрати конкретну модель, краще порадитися з фахівцями. Зрозуміло, роботу по монтажу і переналадки обладнання краще довірити майстру, який має досвід у даній сфері, а при експлуатації приладу пам’ятати про правила безпеки.
На завершення — відео-огляд газового проточного водонагрівача ELECTROLUX GWH 265 ERN NanoPlus:
