Як вибрати газовий підлоговий двоконтурний котел опалення для будинку

Сучасна опалювальна техніка дозволяє обійтися без додаткового обладнання для підготовки гарячої води. Встановивши в своєму котел газовий двоконтурний настінний, ми зможемо вбити відразу двох зайців – забезпечити домоволодіння опаленням і повноцінним гарячим водопостачанням. А в цьому огляді ми розповімо вам, що являє собою такий котел і як він працює. В кінці статті вас будуть чекати користувальницькі відгуки.

Принцип роботи двоконтурного газового котла

Газові котли для опалення будинку, двоконтурні підлогові, є ідеальним рішенням для організації гарячого водопостачання та опалення. Вони побудовані так, що поєднують в собі відразу два пристрої – це газовий котел газовий проточний водонагрівач. Для того щоб забезпечити нагрів гарячої води і теплоносія, обладнання оснащується суміщеними або роздільними теплообмінниками. Нагріває рідини сама звичайна газова пальник.

Як вибрати газовий підлоговий двоконтурний котел опалення для будинку

Пристрій двоконтурного газового котла опалення з двома теплообмінниками.

Двоконтурні підлогові газові котли складаються з наступних елементів:

  • Пальник – забезпечує нагрівання води і теплоносія;
  • Один або два теплообмінника – в них циркулюють вищевказані рідини;
  • Циркуляційний насос – забезпечує примусову циркуляцію теплоносія в опалювальній системі;
  • Триходовий клапан – перемикає двоконтурний настінний газовий котел з роботи в режимі опалення в режим підготовки гарячої води (і назад);
  • Камера згоряння – тут горить газ, вироблене тепло передається в теплообмінник.

Також у конструкції присутні багато інші вузли – це електронні датчики, система розпалу, запобіжні клапани, спускники повітря та багато іншого.

Зверніть увагу, що гаряча вода і теплоносій в підлогових двоконтурних газових котлах ніколи не змішуються – вони знаходяться в різних контурах.
Як вибрати газовий підлоговий двоконтурний котел опалення для будинку

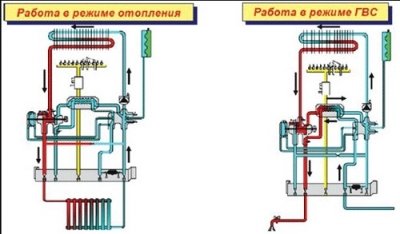

Схеми роботи двоконтурних котлів. При повороті крана ГВП контур опалення вимикається.

Принцип роботи таких котлів, незважаючи на цілковиту достатком модулів конструкцію, досить простий. Газова пальник нагріває теплоносій, який циркулює по опалювальній системі, передаючи їй тепло. Як тільки температура рідини досягне заданої межі, обладнання перейде в режим очікування – полум’я згасне, автоматика продовжить уважно відслідковувати температуру в системі.

Як тільки температурні датчики зафіксують падіння температури, в пальник подасться газ, а система розпалу виконає його підпалювання. Так відбувається необмежену кількість разів – у залежності від виставленої температури. Причому існує два типи контролю:

  • По температурі теплоносія;
  • По температурі повітря в приміщеннях.

В останньому випадку можна задати у двоконтурному підлоговому газовому котлі певну температуру повітря, а обладнання буде своїми силами підтримувати заданий параметр.

У деяких котлах присутній погодозалежна автоматика, яка контролює параметри атмосфери за межами приміщення – для цього за межами будинку встановлюються температурні датчики.

Коли ми відкриваємо кран з гарячою водою у ванній кімнаті або на кухні, розумна електроніка підлогових двоконтурних газових котлів фіксує струм води – спрацьовує триходовий клапан, в результаті чого частина теплоносія починає циркулювати через вторинний теплообмінник, нагріваючи проходить крізь неї водопровідну воду. Звідси вона вирушає до точок водорозбору.

Завдяки електронної модуляції полум’я, температура води в контурі ГВП залишається стабільною, незалежно від напору у водопровідній мережі, кількості відкритих кранів і тиску в газовій трубі. Зверніть увагу, що в період роботи контуру ГВП, опалення залишається відключеним – пріоритет встановлюється за гарячим водопостачанням (за таким принципом працюють всі двоконтурні підлогові котли).

Як тільки ми закриваємо кран, триходовий клапан автоматично перемикає обладнання у режим роботи контуру опалення. Якщо теплоносій вже встиг охолонути, пальник продовжує свою справу, виробляючи тепло для опалювальної системи. Якщо з температурою все нормально, обладнання переходить в режим очікування.

Багато двоконтурні газові котли не є незалежними – для роботи автоматики, циркуляційного насоса і триходового клапана необхідна електроенергія. Виняток складають агрегати з механічним управлінням.

На що звертати увагу при виборі

Якщо ви збираєтеся купити підлоговий газовий двоконтурний котел, вам обов’язково знадобиться інформація про функціонал обладнання та його характеристики. Зараз ми розповімо вам, на що потрібно звертати увагу при покупці підлогових двоконтурних котлів:

Як вибрати газовий підлоговий двоконтурний котел опалення для будинку

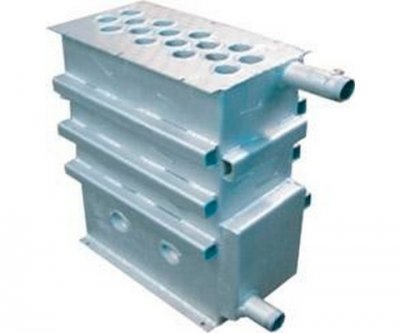

Сталевий теплообмінник істотно дешевше його мідних і чавунних аналогів, але зате він менш довговічний і надійний.

  • Бренд – найбільшим попитом користуються котли зарубіжних виробників. Це можуть бути моделі від Baxi, Prothem, Vaillant або Navien. Брати продукцію від маловідомих китайських брендів не рекомендується – невідомо, чим може закінчитися такий експеримент;
  • Тип камери згоряння – настінні двоконтурні газові котли можуть оснащуватися відкритою або закритою камерами згоряння. У першому випадку знадобиться класичний димар, у другому випадку – коаксіальний;
  • Матеріал теплообмінників – найбільше цінуються мідні і чавунні теплообмінники, які володіють тривалим терміном експлуатації і стійкістю до утворення корозії. А ось моделі з бітермічним теплообмінником брати не варто – вони потребують регулярного очищення, так як швидко засмічуються накипом;
  • Потужність газових підлогових двоконтурних котлів – залежить від площі обігрівається домоволодіння і теплових втрат.

Також необхідно звернути увагу на продуктивність контуру ГВП – чим вона вище, тим краще. Наприклад, для однієї точки водорозбору достатньо продуктивності 7-9 л/хв. Якщо будуть працювати відразу два крана, потрібно до 14 л/хв. Рекомендується звертати увагу і на такий параметр, як ККД – чим вище коефіцієнт, тим економічніше обладнання.

Згадані вище двоконтурні підлогові газові котли з бітермічним теплообмінником володіють лише однією перевагою – це найбільш доступна вартість, в порівнянні з агрегатами з роздільними теплообмінниками.

Як розрахувати потужність газового котла

Тепер ми підійшли до одного з найголовніших питань – це вибір підлогового котла двоконтурного газового по потужності. У цьому питанні потрібно відштовхуватися від формули, згідно з якою на обігрів 10 кв. м. площі необхідно 1 кВт теплової енергії. Якщо площа домоволодіння становить 150 кв. м, для обігріву кімнат та приміщень потрібно котел потужністю 15 кВт.

Як вибрати газовий підлоговий двоконтурний котел опалення для будинку

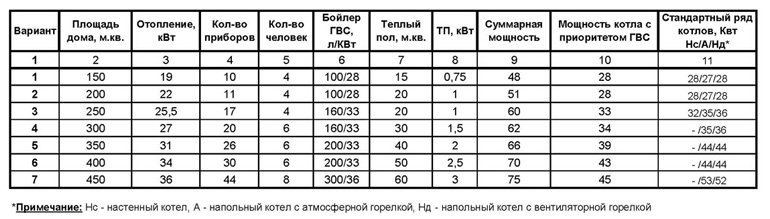

Таблиця розрахунку потужності підлогового газового котла з двома контурами.

У реальності все це затьмарюється тепловими втратами, які забезпечують вікна, стелі, стіни і двері. Для компенсації цих втрат можна обладнання слід збільшити. Наприклад, якщо в будинку встановлені одинарні вікна (з одним склом), потужність доведеться збільшити майже на 30%. Якщо в домоволодінні будуть встановлені потрійні склопакети, потужність буде нижче розрахункової на 10%.

Також до уваги береться висота стель. Для стель заввишки 1 метр використовується коефіцієнт 1, в той час як для обігріву приміщень з стелями 4,5 метра застосовується коефіцієнт 1,2. Інші речі, що впливають на теплові втрати (або їх відсутність):

  • Кількість зовнішніх стін – додаємо по 10% потужності на кожну зовнішню стінку;
  • Наявність утепленого горища – дозволяє заощадити до 10% потужності;
  • Співвідношення площі вікон до площі підлоги – зазвичай воно складає не вище 30%. В іншому випадку потрібно більш потужний підлоговий двоконтурний газовий котел;
  • Середня температура повітря в найхолодніший зимовий період – при морозах до -35 знадобиться запас до 50% від вихідної потужності, в той час як при регіональних морози до -10-15 градусів ніяких додаткових запасів не потрібно.

Також при розрахунку потужності підлогового котла двоконтурного газового враховується товщина стін, матеріал для їх виготовлення і наявність додаткового утеплення.

У холодних північних регіонах (в тому числі в Сибіру і на Далекому сході) базовий показник потужності, необхідної для обігріву площі 10 кв. м., більш високий – уточніть необхідну потужність у місцевих фахівців.

Популярні моделі підлогових двоконтурних котлів

У цьому розділі ми підходимо до найсмачнішого – зараз ми наведемо кілька найбільш популярних газових підлогових двоконтурних котлів, які користуються великим попитом.

Як вибрати газовий підлоговий двоконтурний котел опалення для будинку

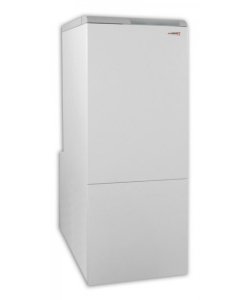

Protherm Ведмідь 30 KLZ

Перед нами типовий газовий двоконтурний настінний котел потужністю 18,2-26 кВт. ККД моделі становить 90%. Основа котла – потужний чавунний теплообмінник, що володіє гарною теплоємність і стійкістю до корозії. Всередині котла вже передбачена вся необхідна обв’язка. Максимальна температура в опалювальному контурі становить +85 градусів, в контурі ГВП +70 градусів. Продуктивність контуру ГВП вражаюча – до 18 л/хв.

Особливістю даної моделі є наявність вбудованого бойлера, ємність якого становить 90 літрів. Тобто, у власників двоконтурного газового підлогового котла Protherm Ведмідь 30 KLZ завжди буде запас гарячої води. Також в моделі присутня розумна автоматика з самодіагностикою. Для контролю параметрів передбачені невеликий дисплей і допоміжні індикатори.

Як вибрати газовий підлоговий двоконтурний котел опалення для будинку

Baxi SLIM 2.300 Fi

Ще одна модель з вбудованим бойлером, але вже на 60 літрів – цього цілком вистачить для 2-3 споживачів. Максимальна теплова потужність котла становить 29,7 кВт. Пристрій наділений закритою камерою згоряння і надійним чавунним первинним теплообмінником. Також присутні обв’язка і вся необхідна захист:

  • Від перегріву;
  • Від замерзання;
  • Від блокування насоса;
  • Від витоку газу.

Цей підлоговий газовий двоконтурний котел може працювати з водяними теплими підлогами. Продуктивність контуру ГВП варіюється від 12,2 до 17 л/хв, в залежності від температури нагріву. За перші 30 хвилин роботи апарат може поставити споживачам понад 500 літрів води підігрітої води (при зміні температури на 30 градусів).

Як вибрати газовий підлоговий двоконтурний котел опалення для будинку

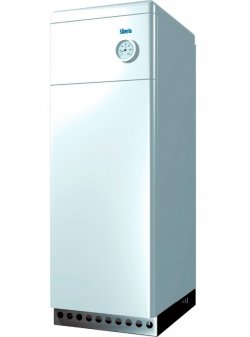

Siberia 23K

Досить цікавий апарат, який відрізняється наявністю механічного управління. Цей двоконтурний котел працює від газового палива, але не вимагає підключення до електромережі – перед нами типова незалежна модель. Серцем апарату є сталевий теплообмінник – він не такий довговічний, як чавунний, зате більш дешевий і легкий. Потужність котла становить 23,2 кВт, камера згорання – відкритого типу, встановлення на підлозі.

Теплоносій в цьому агрегаті нагрівається до +90 градусів, але продуктивність контуру ГВП мала – всього 7 л/хв при нагріванні води на 35 градусів. Якщо ви хочете купити газовий котел двоконтурний, підлоговий російського виробництва, сміливо вибирайте представлену модель. Багато вузли тут італійські, що забезпечує надійність агрегату.

Середні ціни на котли

Ціни на газові двоконтурні підлогові котли варіюються в досить широких межах. Наприклад, вищезазначену вітчизняну Сиберию можна придбати за 28 тис. рублів, а менш потужні моделі обійдуться вам приблизно 20-23 тис. рублів. Що стосується апаратів від Protherm, то модель Protherm Ведмідь 30 KLZ коштує близько 100 тис. рублів.

Мінімальна вартість обладнання від Baxi становить 85 до 170 тисяч рублів. Деякі фахівці схильні стверджувати, що приблизно чверть ціни тут накладається тільки за бренд. А ось котли від Navien коштують дешевше – модель потужність 17 кВт обійдеться приблизно в 34 тис. рублів, у той час як самі потужні модифікації стоять до 115 тис. рублів. Настінні двоконтурні моделі від Vaillant коштують від 130 до 300 тис. рублів – ці газові котли володіють великою потужністю.

Найдешевше коштують двоконтурні підлогові котли китайського виробництва. Але їх якість може виявитися занадто далеким від ідеалу (хоча зустрічаються і винятки).

Принцип монтажу підлогового котла

Як вибрати газовий підлоговий двоконтурний котел опалення для будинку

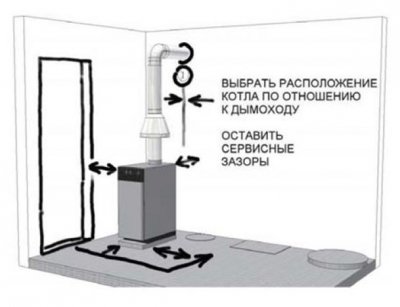

Встановлюючи газове опалювальне обладнання, обов’язково переконайтеся в наявності всіх необхідних зазорів (зазначених в інструкції), а для апаратів з відкритою камерою згоряння і в наявності вентиляції.

Встановлення підлогових двоконтурних котлів проводиться за аналогією зі звичайними одноконтурними модифікаціями. Найчастіше під них відводиться окреме приміщення – котельня. Але ніщо не заважає встановити обладнання в будь-якому іншому місці, де є вікна і приплив свіжого повітря (наприклад, в напівпідвалі). Апарати з закритими камерами згоряння можуть працювати де завгодно, хоч на кухні – вони забирають повітря зовні приміщень.

Далі здійснюється підключення опалювального контуру і труби подачі газу, сюди ж підводять труби для подачі холодної води і забору підготовленої гарячої води. При необхідності, у приміщенні з обладнанням ставиться газоаналізатор, що забезпечує контроль над можливими витоками газового палива. Остаточну перевірку і підключення слід довірити фахівцям газової служби.

Відгуки про газових котлах опалення

Настінні двоконтурні котли є досить популярним газовим обладнанням. Найчастіше їх ставлять в нових будинках і квартирах, які не підключені до централізованих опалювальних систем. Відгуки користувачів кажуть, що обладнання працює відмінно, хоча деякі моделі і не позбавлені певних недоліків.

Як вибрати газовий підлоговий двоконтурний котел опалення для будинку

Микола 49 років

Переїхали з великого міста в невелике селище. Природно, у приватний будинок, як ми і хотіли. Разом з ремонтом провели повну заміну опалення – викинули старі труби та радіатори, вирішили поміняти газовий котел. В магазині порадили придбати і змонтувати підлогову двоконтурну модель від Protherm, що дозволило б позбутися необхідності купувати бойлер або газову колонку. Минуло вже три зими, як у нас в будинку коштує таке обладнання – воно не вимагає спеціального обслуговування, само показує помилки і контролює задані параметри. З крана завжди тече гаряча вода температурою +38 градусів, ні більше, ні менше. Ну а на управління кліматом в будинку ми задіяли погодозалежної автоматику – дуже зручно, так як не потрібно постійно виставляє потрібні параметри.

Як вибрати газовий підлоговий двоконтурний котел опалення для будинку

Андрій 28 років

Працюю в невеликій компанії, що займається монтажем опалювальних систем. Одночасно з цим проводимо гарячу воду. За кілька років роботи став помічати, що ми встановлюємо газові настінні двоконтурні котли все частіше і частіше люди потроху відмовляються від одноконтурних моделей, віддаючи перевагу двоконтурним апаратів. Такі газові котли відрізняються високим рівнем надійності, але іноді автоматика починає задовбувати помилками. Такими рисами володіють апарати навіть від самих надійних брендів, чого вже говорити про техніку від відомих розробників. Але в цілому вони є гідною заміною застарілих одноконтурним напольникам і окремих газових колонок.

Як вибрати газовий підлоговий двоконтурний котел опалення для будинку

Раїса 31 рік

Ми будували наш власний будинок 3,5 року, за цей час майже перетворилися на професійних будівельників, так як багато операцій виконували самостійно. В процесі монтажу опалення нас умовили придбати саме двоконтурний котел, щоб забезпечити подачу гарячої води (до цього ми планували обійтися бойлером). За наводкою монтажників купили підлогову газову модель від Протерма. У перший же рік експлуатації почала глючити електроніка, впоратися з апаратом було неможливо – прийшов майстер, що зробив, все нормалізувалося. Але наступний опалювальний сезон ознаменувався натужним гудінням циркуляційного насоса і калюжею на підлозі – техніка вирішила потекти. Знову викликали майстра, сезон пройшов спокійно. Ось тепер думаємо, зламається що-небудь наступної осені чи ні.
