Всі бойлери діляться на дві великі групи – проточні та накопичувальні. Сьогодні ми піднімемо питання про те, як правильно встановити водонагрівачі обох типів.
Зміст
Як встановити котел проточного типу
Сама назва проточних водонагрівачів говорить про те, що їх потрібно монтувати поблизу змішувача. Малопотужні агрегати, розраховані на роботу з 1 водозабірної точкою, встановлюються або на кухні над або під раковиною, або у ванній.
Приклад встановлення проточного водонагрівача під раковиною
«Проточники» цілком успішно кріпляться до стіни (необов’язково несучої самостійно за допомогою стандартних дюбелів 6х60 мм. Більше не потрібно – вага і габарити агрегату малі.

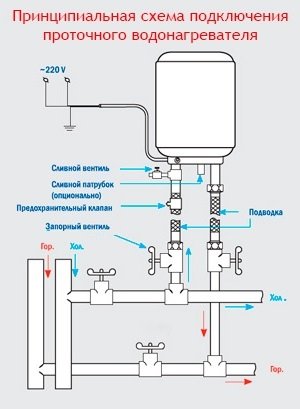

Далі потрібно підключити прилад до системи водопостачання, або, як виражаються сантехніки, врізати.
Як правило, проточний оснащується двома патрубками (вхідний-вихідний). До приладу на вході підводиться холодна вода допомогою гнучкого шланга або поліпропіленової труби, до вихідного патрубка підключається змішувач або душ. На вхідному патрубку обов’язково монтується запірна арматура, фільтри грубої і тонкої очистки.
Оскільки проточні водонагрівачі не завжди монтуються для постійної роботи, рекомендується оснастити трубу холодного водопостачання в квартирі трійником. Така конструкція дозволить користуватися бойлером тільки тоді, коли це дійсно необхідно.
Далі потрібно підключити проточний водогрей до мережі живлення. Для монтажу агрегатів потужністю менше 3 кВт підійде звичайна розетка. Для решти приладів краще використовувати окремий силовий кабель перетином від 2,5 мм, не забудьте систему УЗО.
Деякі моделі водонагрівачів виглядають досить стильно
Багато виробників оснащують прилади групою безпеки, в яку входить захист від сухого ходу. Це означає, що поки вода не заповнить колбу, прилад не почне працювати. Тому можна не боятися, що ваш «проточник» може перегоріти з-за несвоєчасного відключення холодного водопостачання.
Детальний процес установки можна подивитися на відео нижче:
до меню ?
Установка накопичувальних електричних бойлерів
Електричні накопичувальні бойлери – прилади габаритні, тому їх монтаж починається з вибору оптимального місця для розміщення. Настінні агрегати рекомендується встановлювати в кухні, ванні або туалеті так, щоб забезпечити легкий доступ до блоку управління.
Оскільки вага накопичувального приладу немаленький, плюс до основної маси додається вага води, настійно рекомендується вибирати для монтажу несучу стіну. Не можна навішувати бойлер на перегородки з легких матеріалів (ГКЛ, ГВЛ, пінобетон, газобетон).
Перевірте стан системи водопостачання. В квартирі повинна бути запірна арматура (вентилі, крани), бажано наявність фільтрів хоча б грубої очистки.

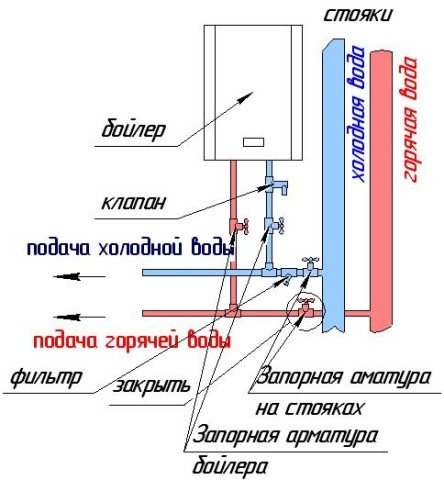

Схема підключення бойлера непрямого нагріву
Стан проводки не менш важливо. Прилади потужністю менше 3 кВт окремого кабелю не вимагають, досить справної поблизу розетки. Бойлери потужністю 3-7 кВт виробники рекомендують підключати безпосередньо до щитка. Окремий силовий кабель на 3 фази і ПЗВ потрібно для більш потужних приладів – понад 7 кВт.
Для монтажу знадобляться наступний набір інструментів:
- Рулетка;
- Будівельний олівець;
- Гідроуровень;
- Перфоратор;
- Гайкові і розвідні ключі;
- Викрутки і пасатижі;
- Трійники та запірна арматура;
- Гнучкі з’єднувальні шланги або відрізок поліпропіленової труби;
- Ізоляція (гермолента, герметик силіконовий водостійкий).
Зазвичай дилери рекомендують в якості навісних елементів анкера 10х100 або інші, здатні витримати вагу до 300 кг. Наведена нижче таблиця допоможе підібрати оптимальний варіант.
Робота починається з закріплення приладу на стіні. Заміряйте відстань між кріпильними отворами на бойлері і перенесіть їх на стіну. Перевірте горизонталь рівнем. Перфоратором выдолбите в стіні отвори, в які вкрутіть анкерні болти, після чого можна підвішувати бойлер.
Тепер потрібно підключити водопостачання. Якщо є запірна арматура, то потрібно відключити подачу води в будинок і знизити тиск в системі. Після вентилів встановлюються фільтри та трійники, необхідні для грамотної розведення труби з холодною водою.

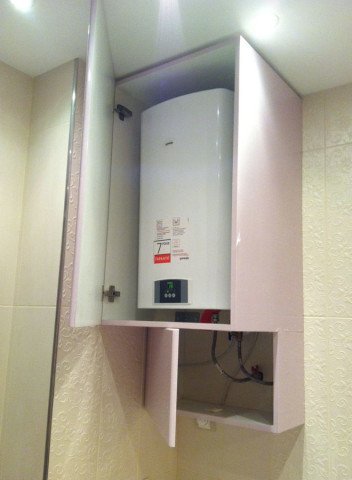

Приклад розміщення об’ємного бойлера у ванній
Якщо тиск в системі періодично скаче, допускається установка редуктора тиску.
Водогрей приєднується до трійника допомогою гнучкого шланга або відрізка пластикової труби. Всі з’єднання обов’язково потрібно ізолювати спеціальної сантехнічної стрічкою або ниткою. Далі вихідний патрубок приєднується до крана гарячої води. Повітря випускається і відкривається подача води, що потрібно для перевірки герметичності всіх з’єднань.
Останній етап – підключення до електромережі. Якщо все проведено правильно, то на блоці управління повинен загорітися індикатор готовності приладу.
Багатьох напевно зацікавить питання як підключити бойлер непрямого нагріву. Найчастіше такі агрегати використовуються в приватних будинках і з’єднуються обв’язкою безпосередньо з опалювальним одно – та двоконтурним котлом, обов’язково оснащення системи подвійним автоматом з УЗО.
Схема підключення бойлера непрямого нагріву практично аналогічна описаній вище, з тією лише різницею, що триходовий клапан встановлюється не на трубу холодного водопостачання, а на опалювальну. До обратке до того ж приєднується циркуляційний насос і термостат, що забезпечують належний рівень тиску і температури в системі.
Для наочності подивіться відеоролик про монтажі електричних водонагрівачів:
