Як правильно підключити бойлер своїми руками

Найбільш поширеним видом водонагрівача в квартирах і будинках без газу є бойлер. Цей прилад являє собою електронагрівальний бак, який може вміщати від 50 до 200 літрів води. Пристрій недороге і економічне порівняно з проточними моделями. А підключити бойлер своїми руками не складе великої праці, в особливості якщо всі необхідні комунікації підведені.

Зміст

Який вибрати накопичувальний водонагрівач

Зараз існує безліч фірм, що виготовляють ці пристрої. Вибір марки залежить від бюджету та особистих уподобань. Ще один важливий момент – об’єм баку. Щоб підібрати оптимальне значення, орієнтуйтеся на наступні пункти:

кількість проживаючих у квартирі (будинку);
обсяг використаної води за місяць;
як часто буде використовуватися техніка.

Для того щоб правильно вибрати обсяг бака бойлера враховуйте кількість членів сім’ї і точок водозабору.

У середньому орієнтуйтеся на показник у 80 літрів для одного або двох чоловік. Купувати бойлер з великою ємністю невигідно, так як істотно зросте споживання електроенергії. До того ж доведеться міняти проводку, тому що потужність великих водонагрівачів вище.

Ще однією важливою характеристикою при виборі електричного бойлера виступає теплоізоляція бака, тобто наскільки швидко остигає вода у водонагрівачі. Зазвичай цей параметр вказується в паспорті пристрою. Звертайте увагу на матеріали, з яких виготовлений прилад. Краще вибирати водонагрівач із нержавіючої сталі. Такий варіант прослужить довше, але ціна буде вище. Якісну теплоізоляцію виготовляють з мінеральної вати або пінополіуретану.

Яку б модель ви не вибрали, все одно схема підключення бойлера непрямого нагріву залишається однією і тією ж для всіх пристроїв.

Підготовка

Якщо раніше бойлер у вас не був встановлений, то найперше визначтеся з його майбутнім місцем розташування, потім підберіть інструмент і матеріали.

Вибір місця

При пошуку керуйтеся наступними рекомендаціями:

Стіна повинна бути міцною, краще несучої, щоб витримати велику вагу бака (до ваги пристрою додайте ще вага води).

Важливий вільний доступ до комунікацій і до приладу, так як в подальшому доведеться обслуговувати водонагрівач.

Не підключайте бойлер до поганої проводці. Зазвичай потужність моделей становить від 3 кВт.

Не підключайте бак до гнилим та іржавих трубах.

Вибирайте місце ближче до трубопроводу, щоб не довелося врізатися до системи з сусідньої кімнати.

Прийнятним вибором для установки виступає ванна або кухня, рідше туалет або передпокій.

Насправді все не так складно. Звичайна якісна проводка з легкістю витримає електронагрівач середньої потужності. Вимог або обмежень по установці даного приладу не існує.

Ми все ж рекомендуємо проводити окрему лінію від лічильника до баку, щоб розвантажити основну проводку.

Інструменти

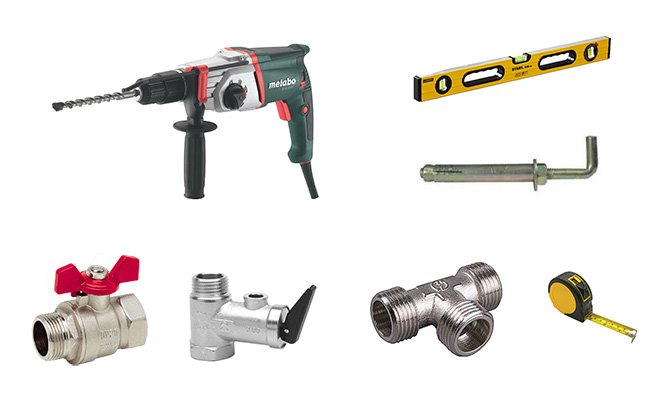

Інструменти і матеріали необхідний для установки бойлера.

Якщо ви все робите з нуля, то доведеться попітніти. Для початку врізатися в трубопровід з холодною водою, зробити розводку для гарячої води, а лише потім приступати до підключення бойлера непрямого нагріву. Також вам будуть потрібні специнструменты і матеріали:

металопластикові труби;
пакля;
паста;
герметична стрічка;
гнучкі шланги для підключення бойлера і водопроводу;
трійники;
кульові крани;
зворотний клапан;
перфоратор (дриль рекомендується тільки любителям мазохізму, так як доведеться свердлити досить глибокі отвори в міцною бетонній стіні);
рулетка;
рівень;
викрутка;
газовий або розвідний ключ;
набір звичайних ключів.

Як правильно підключити бойлер

Водонагрівач потрібно починати монтувати лише тоді, коли вже вся комунікація підведена до місця установки. Якщо розводки труб немає, то доведеться спочатку її облаштувати. Для холодної води необхідно врізатися у водопровід. Робиться це різними способами залежно від типу труб:

Найгіршим варіантом є сталевий водогін, так як така врізка – складний процес. Основну роботу виконує хомут “вампір”, що має врізний патрубок. Герметизація досягається за допомогою гумових прокладок. Потім просвердлите отвір, щоб вода могла потрапити на майбутню лінію до баку, після наростіть трубу до самого пристрою.

Найбільш поширеними трубами вважаються металопластикові. Тут вам допоможе звичайний трійник. Необхідно відрізати зайвий ділянку труби, потім встановити трійник-фітінг.

Врізка в пластикові труби не надто складна, але вона вимагає наявність паяльної станції. Здійснюється підключення теж з допомогою трійника.

Якщо водопровідні труби старі або покриті шаром іржі, то рекомендуємо їх замінити, так як врізатися в таку лінію буде складно і небезпечно з-за можливих протечек.

Монтаж бойлера

Основні етапи установки водонагрівача: розмічаємо стіну, свердлимо отвори, вкручуємо гачки, вішаємо водонагрівач.

Заручіться підтримкою одного або двох друзів, після спокійно переходьте до встановлення приладу:

Як говорилося раніше, підвішувати бак можна лише за міцну стіну.

Зробіть на стіні розмітку для майбутніх крюков, але не розмічайте під самою стелею. Відступіть 15-20 сантиметрів від нього, щоб водонагрівач було зручно вішати.

Для розмітки користуйтеся рівнем.

Просвердлите отвори в розміченій області на довжину, відповідну розмірам крюков.

Вбийте в отвори дюбелі.

Змонтуйте гаки або кріпильну планку з допомогою саморізів.

З допомогою пару чоловік підвісьте бойлер на кріплення.

Як підключити бойлер до водопроводу

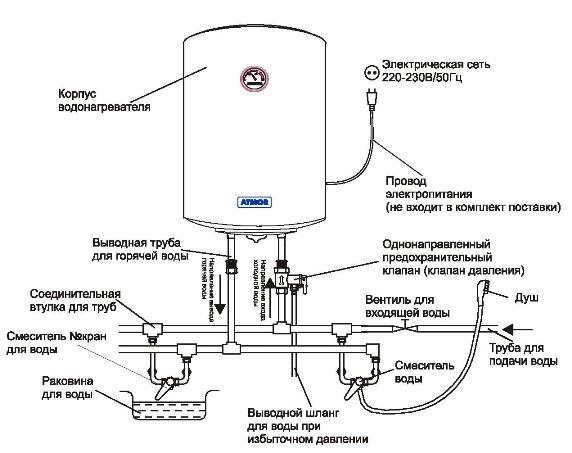

Схема підключення бойлера до водопроводу.

Включати зворотний клапан в схему обов’язково. Цей елемент захистить бак від надлишкового тиску в лінії і не дасть йому залишитися порожнім у разі відключення води. На вхід і вихід встановлюють кульові крани. Це не тільки полегшить використання бака, але і дає можливість без перекривання води у всій квартирі обслужити або відремонтувати водонагрівач. Бажано також монтувати кран для аварійного зливу з “холодної” труби. Елемент дозволяє скористатися отримати доступ до води, коли її відключили зовсім. Вентиль встановлюють вище зворотного клапана. Додатково можна поставити фільтр грубого очищення. Він допоможе довше зберегти “нутрощі” водонагрівача в хорошому стані.

Правда, на схемі не позначені перекривають кульові крани. Їх встановлюють на вході і виході. Причому на вході вентиль ставиться нижче зворотного клапана.

Як підключити бойлер до електрики

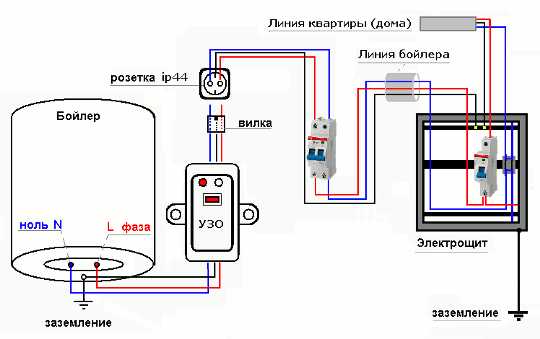

Схема підключення бойлера до електрики через УЗО з використанням окремої електричної лінії.

Накопичувальні прилади мають відносно невисоку потужність, тому не вимагають покращеної проводки. Ви можете вільно підключити пристрій у розетку або хороший подовжувач. Але ми все ж рекомендуємо провести окрему лінію для водонагрівача:

Щоб не “колечить” стіну, проведіть провід по плінтусу або під стелею, закріпивши його за допомогою спеціальних кріплень.

Ведіть кабель від лічильника, а не від коробки або розетки. Це допоможе істотно розвантажити вашу внутрішню проводку.

Обов’язково встановіть автоматичний вимикач близько лічильника або бака.

Вибирайте мідний кабель перетином 2-4 мм з товстої обмоткою.

Ще одне необов’язкове, але рекомендоване дія – заземлення.

Висновок

Отже, встановити і підключити бойлер не надто складно і можливо виконати в домашніх умовах. Єдине, що обов’язково знадобиться – стороння допомога для безпосередньої установки бойлера на місце. При виборі настінного водонагрівача орієнтуйтеся в першу чергу на обсяг, який ви реально зможете витратити. Не забувайте і про зворотний клапан, адже без цього корисного девайса життя водонагрівача буде недовгою.
