Накопичувальний водонагрівач – прилад, здавалося б, нехитрий, а його підключення – справа досить просте. З одного боку так воно і є. Здавалося б, що тут такого складного – всього-то потрібно підключити пристрій до магістралей холодної і гарячої води.
А між тим, у цій нехитрій роботі дуже важливо виконувати всі вимоги до монтажу. Тільки тоді можна розраховувати на довге, економну, і, найголовніше, безпечну роботу пристрою. Так-так, саме безпечно, адже при неправильному приєднання домашній бойлер може перетворитися у великий паровий котел, що загрожує вибухом.
Наші рекомендації допоможуть вам не тільки правильно встановити водонагрівач в квартирі, але і підключити його згідно всім правилам, уникнувши помилок, які можуть призвести до небезпечних наслідків.
Зміст
Монтаж бойлера
Перш ніж встановити накопичувальний водонагрівач в квартирі, ретельно підійдіть до вибору місця для монтажу. Найголовніше і жорстку вимогу – стіна, на яку ви плануєте розмістити прилад, повинна витримувати подвійну масу бойлера з водою. До того ж для ремонту і обслуговування приладу знадобиться близько 0,5 метра вільного простору з боку підключень.
Досить поширеним місцем для монтажу водонагрівача є санвузол. Однак пам’ятайте про те, що для здешевлення житла будівельники часто використовують блокові конструкції санвузлів, стінки яких виготовляють з пінобетону або гіпсобетону. З таких же матеріалів виконують і внутрішні простінки сучасних будівель. На такі стіни можна встановити бойлер об’ємом 50-80 літрів, але не більше.

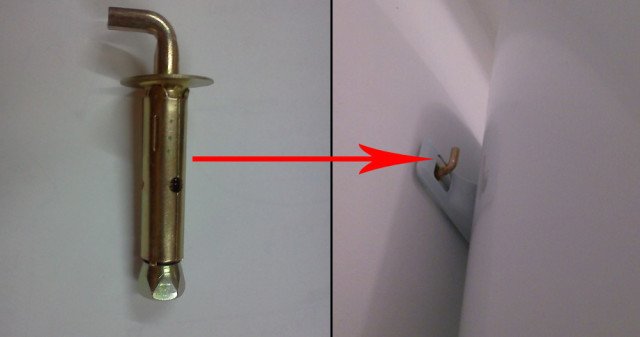

Г-подібний анкер — відмінний вибір для підвісу
Кладка в півцеглини» витримує 120 л прилад, а великі водонагрівачі (120-200 літрів) встановлюють тільки на капітальні несучі стіни. Пристрої об’ємом понад 200л – це, найчастіше, моделі підлогового виконання. Вони встановлюються на комплектних кронштейнах або додаткових опорах.
Кріпити бойлер до стіни краще всього за допомогою металевих анкерів Р-образного типу з гвинтів діаметром не менше 8 мм
У разі недостатньої міцності несучої стіни, під накопичувальний водонагрівач слід виготовити опорну раму з металевої смуги. Це виріб дозволяє збільшити кількість точок кріплення бойлера, що значно збільшує надійність монтажу.

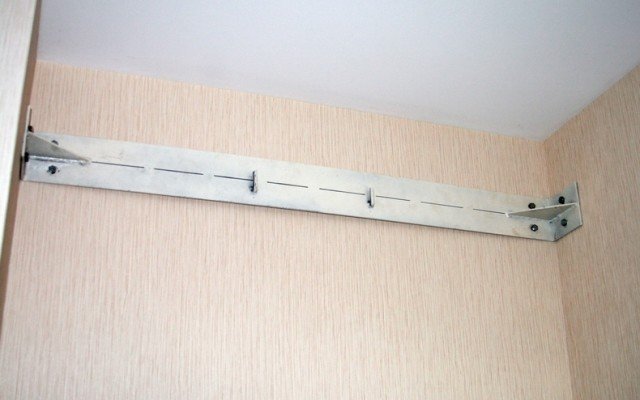

Посилене кріплення
Вибираючи місце для того, щоб встановити водонагрівач в квартирі, подбайте також про близькість магістралі з гарячою водою. Пам’ятайте про те, що чим ближче ваш прилад буде перебувати до точок водорозбору, тим менше води доведеться зливати даремно.
до меню ?
Приєднання магістралей
До магістралей холодної та гарячої води накопичувальний водонагрівач найчастіше приєднують металопластиковими або поліпропіленовими трубами.
Якщо передбачається схема прихованої підводки, то варіант з металлопластом відпадає – його компресійні фітинги з часом треба притискати, інакше від перепадів температури вони дають текти.
Правильно змонтована поліпропіленова система позбавлена цих недоліків і може служити десятки років без проблем.

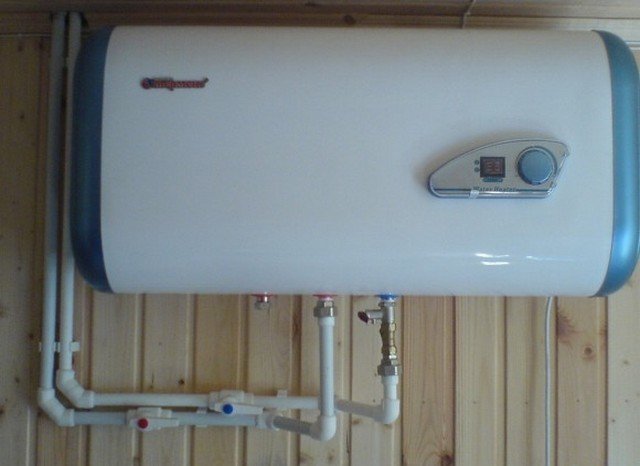

Обв’язка котла, виконана з поліпропілену
Якщо матеріалом труб обраний поліпропілен, то приєднання краще зробити фітингами «американка». Це дозволить при необхідності швидко відключити пристрій від системи. До того ж для гарячої магістралі краще використовувати поліпропіленові труби, посилені алюмінієвою фольгою (армовані).
Схема установки передбачає використання запірних кульових кранів в точках врізки в квартирні трубопроводи, монтаж групи безпеки на бойлері, а також підключення додаткового кульового вентиля або крана Маєвського для зручності зливу води при його обслуговуванні.

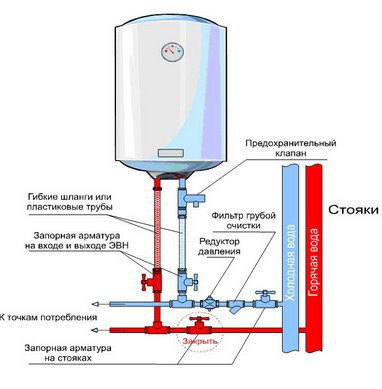

Схема обв’язки водонагрівача
Монтажні роботи проводять у кілька етапів:
- Відключають подачу води у квартиру.
- В найбільш близьких до водонагрівача точках трубопроводів врізають трійники. Якщо необхідно зробити врізку в сталеву магістраль, то можна скористатися спеціальним затиском «вампір». За допомогою гумового ущільнення його встановлюють на трубу, а потім через різьбовий патрубок бандажа в ній просвердлюється отвір.
- До тройникам або затискачів підключають кульові крани.
- До «холодного» патрубку котла приєднують запобіжний клапан. Врахуйте, що в комплект поставки зазвичай входить запобіжний клапан, поєднаний з зворотнім клапаном. Як правило, ці деталі не можуть похвастати надійністю, тому ми радимо зібрати групу безпеки бойлера своїми силами з якісних деталей. Для цього встановіть на вхідному патрубку трійник, а до його бокового виходу приєднайте запобіжний клапан FAR. На нижній висновок трійника потрібно встановити зворотний клапан, зібраний повністю з латунних деталей.
- Схема приєднання бойлера накопичувального типу зазвичай не передбачає встановлення додаткових кульових кранів безпосередньо біля водонагрівача, однак ми рекомендуємо їх поставити для зручності при обслуговуванні приладу.
- За допомогою фітинга «американка» (у разі застосування поліпропіленових труб) або компресійного приєднувального фітинги для металопластикових виробів, приєднують подаючий трубопровід.
- На патрубок гарячої води встановлюють трійник, до бокового виходу якого приєднують кульовий кран або голчастий клапан (кран Маєвського). Їх використання дозволить уникнути вакууму в баку при зливі води.
- Приєднують «гарячу» підводку.
- До патрубка запобіжного клапана приєднують гнучкий шланг, який виводять в підходящу ємність або каналізацію.
- Включають подачу води і відкривають вентилі водонагрівача (кран гарячої води на стояку необхідно закрити, інакше ваш котел буде гріти воду всьому під’їзду).
Всі різьбові з’єднання необхідно герметизувати. При цьому можна використовувати як фум-стрічку, так і клоччя.
Застосування льону дозволить більш зручно встановити ручки вентилів, так як будь-яке з’єднання можна відвернути у зворотну сторону без ризику розгерметизації. З фум-стрічку зробити це буде проблематично.
до меню ?
Підключення до електричної мережі
Навіть якщо вам вдалося встановити водонагрівач накопичувального типу в безпосередній близькості від розетки живлення, необхідно перевірити переріз кабелів живлення. У разі невідповідності проводки потужності вашого приладу, можливий її перегрів і коротке замикання.
Схема підключення до мережі
Для підключення бойлера краще всього використовувати мідні дроти. Прилад потужністю до 3,5 кВт вимагає не менше 2,5 квадратних міліметра перерізу проводу (при використанні алюмінієвих провідників цю цифру потрібно помножити на коефіцієнт 1,5). Більш потужні водонагрівачі зажадають проведення серйозніше: прилади до 6кВт – не менше 4мм2, а більш 6кВт – не менше 8мм2.
Зазвичай схема має в своєму складі автомат захисного відключення при перенапруженні або короткому замиканні, найчастіше він врізаний в живильний кабель. Якщо ж виробником такий прилад не передбачений, то встановіть його самостійно.
Подбайте і про додатковий захист – встановіть ПЗВ (пристрій захисного відключення). Пам’ятайте, що прилад, встановлений у квартирі, цілодобово знаходиться під напругою, тому додатково убезпечити себе та своїх рідних буде зайвим.
