Правильно зроблений вибір електричного водонагрівача накопичувального типу здатний повністю забезпечити потреби у гарячій воді. При цьому важливо не тільки знати, як підключити бойлер до водопроводу — тільки правильна установка зробить пристрій безпечним у використанні, а знання деяких хитрощів при монтажі приладу, дозволять вам трохи заощадити.
Зміст
Вибір місця установки і монтаж водонагрівача
При виборі місця для установки водонагрівача слід керуватися наступними принципами:
- Доступність пристрою при обслуговуванні. Необхідно забезпечити доступ до нижньої частини бойлера для можливості проведення профілактичних заходів щодо його очищення від накипу та іржі;
- Міцність стіни, на яку планується встановлювати водонагрівач. Необхідно переконатися в тому, що стіна здатна витримати досить значну вагу бойлера (деякі моделі мають повну масу до 150 кг);
- Не допускається висока вологість приміщення. Це призводить до швидкої корозії кожуха водонагрівача, інших елементів його конструкції, а також може призвести до ураження електричним струмом.
На фото найбільш поширене місце установки бойлера — над унітазом
Найпоширеніша схема установки бойлера – це простір над унітазом або кут у ванній кімнаті або туалеті. При цьому не знадобиться тягнути до пристрою довгі трубопроводи.
Для установки і підключення бойлера необхідні наступні інструменти:
- Дриль (перфоратор) і набір свердел для роботи по бетону;
- Розвідний і сантехнічний (газовий) ключі;
- Фум-стрічка, сантехнічний льон і паста;
- Труборіз для металопластикових труб;
- Рулетка, олівець, схема підключень.
Крім того, при монтажі водонагрівача на стіну, облицювання керамічною плиткою, не завадить запастися пір’яними свердлами для роботи по кераміці.
Для прикріплення апарату до стіни визначаємося, на якій висоті він повинен знаходитися. Можна нанести мітку, яка співпадає з нижнім краєм бойлера. Далі відміряємо на пристрої відстань від низу до планки кріплення і переносимо параметри на стінку. Потім за допомогою дриля свердлимо отвір необхідної глибини і встановлюємо у них анкерні гаки, на які і навішуємо водонагрівач.
Практично всі моделі бойлерів постачають спеціальним гвинтом на задньої стінці, з допомогою якого можна добитися його точного розміщення відносно вертикалі. Особливості процесу регулювання можна подивитися на відео.
до меню ?
Підключення бойлера до водопроводу
До водопроводу бойлер найпростіше підключити за допомогою металопластикових труб і фітингів, але найбільш надійним буде під’єднання трубами з поліпропілену.
При прихованої установки рекомендується приєднувати водонагрівач виключно з допомогою поліпропіленових елементів.
Для врізки в напірний водопровід, виконаний металевими трубами, можна скористатися спеціальною затискний обоймою. При цьому точка врізки повинна знаходитися після лічильника води і запірного вентиля стояка.

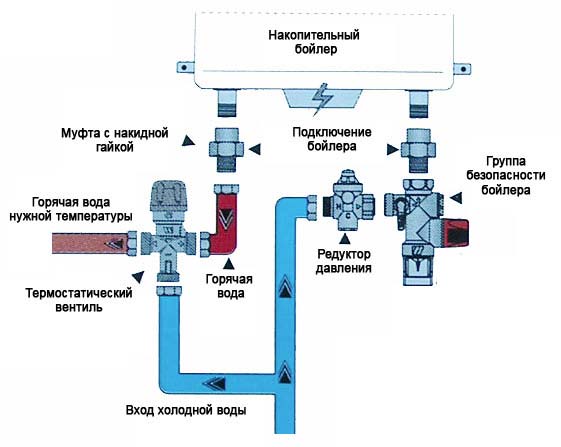

Принципова схема підключення
Перш ніж починати роботу, перекрийте основний кран і злийте воду з системи. Підключення починають, встановивши трійники на основних трубопроводах гарячої і холодної водоподачі. З допомогою фум-стрічка (або клоччя і пасти сантехнічної) виконують під’єднання запірних вентилів подачі і витрати бойлера. Така схема дозволить виконувати будь-які дії з водонагревающим пристроєм, не перекриваючи подачу води до точок водорозбору.
Наступний крок – встановлення запобіжного клапана на штуцер подачі холодної води (зазвичай він позначений синім кольором). Цей клапан не тільки зробить аварійний скид води у разі критичного підвищення тиску всередині котла, але і допоможе видалити рідину з пристрою у випадку необхідності.
На аварійний клапан, штуцер витрати гарячої води і встановлені крани монтують фітинги («американка»). Потім відміряють точну довжину труб, відрізають їх труборізом і приєднують до фітингів. До запобіжного клапану підключають гнучкий шланг, другий кінець якого виводять в каналізацію.

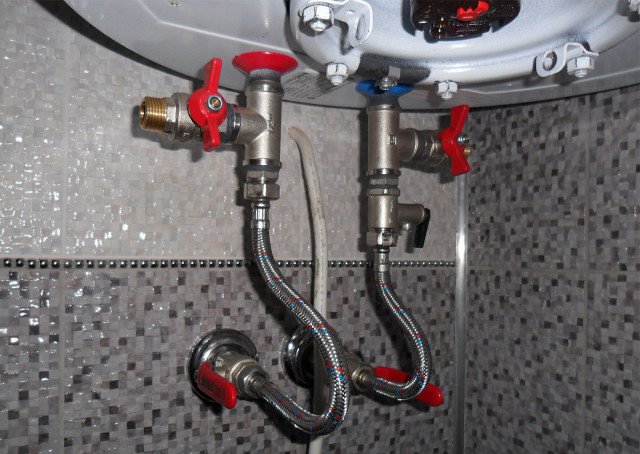

Виконане підключення до водопроводу з допомогою гнучких шлангів
Тепер можна відкрити «гарячий» і «холодний» крани бойлера. Після наповнення пристрою уважно огляньте з’єднання на предмет течі.
до меню ?
Під’єднання проточного водонагрівача до мережі
Підключення котла до електричної мережі необхідно передбачити ще на етапі ремонту приміщення, в якому планується встановлювати. Для цього в безпосередній близькості від нього монтують брызгозащищенную розетку. Монтаж здійснюють трижильним мідним дротом ПВС або ШВВП. Переріз провідників вибирають залежно від потужності Тенів бойлера.
Для найпоширеніших приладів потужністю до 3кВт рекомендується застосовувати дріт перетином не менше 1.5 кв. мм.
Схема підключення повинна передбачати заземлення виводу маси пристрою. Не зайвим буде також установка УЗО і автоматичного вимикача на силу струму не менше 16А.

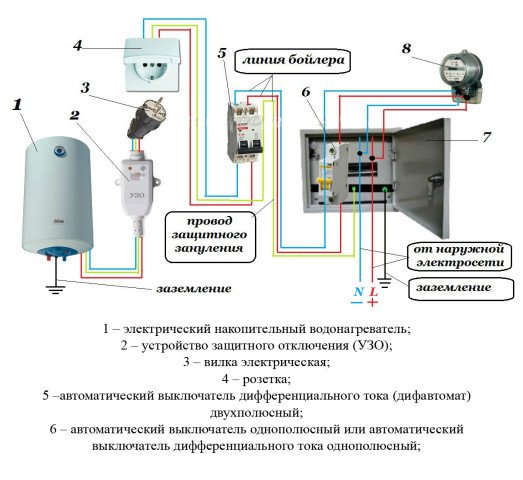

Детальна схема організації підключення котла до електромережі
Після включення котла необхідно встановити регулятор температури на максимум і здійснити повний прогрів води, після чого провести повторний огляд сполук з метою виявлення проблемних місць.
Докладне відео по всіх етапах установки бойлера дивіться на відео нижче:
до меню ?
Підключення до опалювального котла
Необхідно нагадати, що бойлер непрямого нагріву комбінованого типу вимагає підключення до електроенергії і до опалювального котла (одноконтурному або двухконтурному). Під час опалювального сезону нагрів води в такому пристрої здійснюється в трубчастому змійовику, оточеному теплоносієм, що подається з котла за допомогою циркуляційного насоса. У теплу пору року опалювальний агрегат вимикають, а підігрів води в бойлері стає можливим завдяки Тену, вбудованому в бак.
Для підключення до котла водонагрівача використовують триходовий клапан, при цьому можливі два варіанти подачі теплоносія:
При роботі котла на котел включається насос водонагрівача, а при подачі теплоносія в систему опалення включається насос опалювального агрегату.
Монтаж бойлера до одноконтурним агрегатів
Схема підключення водонагрівача до одноконтурному опалювального котла включає наступні кроки:
- виконується монтаж системи гарячого водопостачання та підключення до водопроводу;
- до електроприводу триходового клапана під’єднується датчик температури водонагрівача;
- пристрої підключаються до електричної мережі;
- налаштовується алгоритм роботи котла.
Можливий варіант монтажу бойлера і газового котла
Для спільної роботи котла і водонагрівача промисловістю випускаються спеціальні монтажні комплекти, що включають триходовий кабель з приводом, комплект кабелів і трубок.
Робота з двоконтурним опалювальним котлом
Для забезпечення роботи водонагрівача спільно з двоконтурним котлом, його встановлюють у безпосередній близькості від опалювального агрегату. Потім підключають теплообмінник бойлера до котла опалення. Автоматика котла працює у зв’язці з автоматикою опалювального приладу, тим самим підтримується потрібна температура води на виході з водонагрівача.
Якщо використовується схема роботи котла спільно з котлом опалення, то необхідно простежити за тим, щоб на нагрів води в теплообміннику апарату не витрачалося багато теплової енергії, що відбирається з системи обігріву. В іншому випадку виникнуть проблеми, пов’язані з пониженням температури теплоносія опалювальної системи.
У теплу пору року рекомендується відключати опалювальний агрегат, у зв’язку з нерентабельністю нагріву води таким способом, і використовувати водонагрівача ТЕН. При цьому вода буде нагріватися трохи повільніше, але загальні витрати енергії, що витрачається на гаряче водопостачання, будуть більш низькими.
