Практично кожна людина вдома стикається з проблемою вимірювання напруги, опору, а також інших параметрів проводки і електроприладів. Побутових ситуацій маса: стирчать зі стіни дроти, дізнатися силу струму зарядного пристрою, перевірити лампочку і т. д. Всю цю роботу можна виконати спеціальним вимірювальним приладом – мультиметром. Великої складності в роботі з тестером немає, головне, треба знати, як і що міряти.
Зміст
- 1 Правила вимірювання опору
- 1.1 Як розібратися зі шкалою мультиметра?
- 2 Вимірюємо мультиметром опір домашнього заземлення
- 3 Вчимося вимірювати тестером силу струму
- 4 Вимірюємо постійна напруга
- 5 Вимірюємо змінну напругу
- 6 Як виміряти частоту мультиметром?
Правила вимірювання опору
Перш ніж міряти опір будь-якої деталі, необхідно ознайомитися з її паспортними даними. Треба мати точне уявлення про величину цього показника у працездатною деталі, інакше отриманий результат виміру опору не дасть ніякої користі. Всі обмотки трансформатора або електродвигуна мають певний опір. Щоб перевірка мультиметром пройшла правильно, необхідно порівняти цей показник з отриманим результатом.
Коли відбувається монтаж електричної ланцюга, часто для обмеження струму застосовується установка додаткового резистора. Щоб отримати необхідну вихідну напругу, треба точно знати його опір. Зазвичай воно написано на корпусі цифрами. Однак буває маркування у вигляді кольорових смуг, яка розшифровується за довідником. Якщо такої книги під рукою немає, опір резистора доведеться міряти мультиметром.
Виконати вимірювання можна в такому порядку:
Щоб перевірка мультиметром опору показала точний результат, деталь необхідно покласти на суху діелектричну поверхню. Висновки треба зачистити до металевого блиску. Нальоти з фарби, лаку або просто окислена плівка мають власний великий опір, що заважає отримати правильний результат.
Якщо міряти мультиметром доводиться в діапазоні від 20 кОм, не можна торкатися руками металевих кінцівок щупів і висновків вимірювального резистора. Тіло людини володіє великим опором, що вплине на отримання правильного результату.

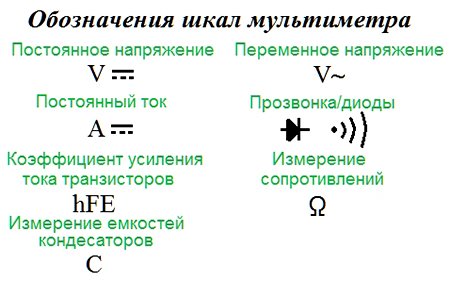

Як розібратися зі шкалою мультиметра?

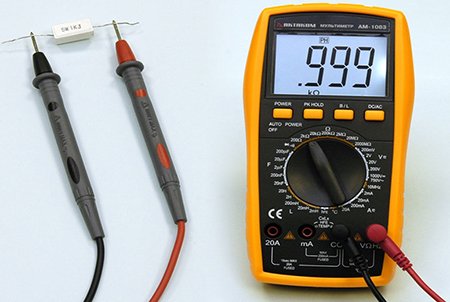

Взявши перший раз в руки тестер, щоб виміряти опір резистора, людина може розгубитися в перемиканні діапазонів. Стандартна шкала більшості побутових мультиметрів має 5 діапазонів зі значеннями від 200 Ом до 2000 кОм. Перевірка резистора в Омах на дисплеї висвітиться значенням цієї величини. Встановлюючи перемикач в діапазон 200 Ом, вийде заміряти опір резистора не більше такого значення. Встановлений перемикач в позицію 2000 Ом дозволяє міряти резистори опором до 2 кОм. Треба знати, що кожен резистор має допуск ±10%. Наприклад, деталь з маркуванням на корпусі 1К5 при вимірі може показати значення від 1350 до 1650 Ом.
Що стосується наступних діапазонів, виражених в кОмах, то тут все те ж саме, тільки великі величини. Наприклад, позиція 2000 кОм дозволяє виміряти опір резистора до 2 мОм, а результат на дисплеї, природно, висвітиться в кОмах. Враховуючи той же допуск ±10%, завмер резистора з маркуванням 1мОм видасть на дисплеї тестера результат від 995 до 1000 Ом.
А що ж буде, якщо в позиції 2000 кОм перевірити резистор з маркуванням 5K6? Ось тут дисплей покаже тільки значення 5 кОм, а дробове число після коми не відобразиться. Дізнатися більш точний результат, можна провернувши перемикач мультиметра на меншу позицію. Так, в діапазоні 20 кОм опір резистора 5K6 висвітиться на дисплеї точним числом 5,61.
При вимірі опору мультиметром існує одне правило. Коли вимірюють силу струму, наприклад, в розетці, на тестері виставляють більший діапазон, щоб не згорів прилад, і поступово рухаються вниз до отримання результату. Замір опору відбувається в зворотному порядку з меншого діапазону в бік більшої позиції. Це пов’язано з тим, що струм в резисторі відсутня і мультиметр згоріти не може, зате такі кроки дозволяють отримати точний результат з дробовими числами.
Вимірюємо мультиметром опір домашнього заземлення
За правилами техніки безпеки всі електроприлади не повинні використовуватися без заземлення. Нові багатоквартирні будинки обладнуються контуром, а ось для приватних будівель прокладка шини лягає на плечі господаря. Але в будь-якому випадку будь то готовий або виготовляється контур, періодично необхідна перевірка опору заземлення.
Побутові електроприлади при поломці мають властивість давати на корпус пробій. Потрапляє на шину заземлення струм викликає спрацьовування захисного автомата УЗО. Коли опір однієї з ділянок заземлення буде вище норми, не буде протікати струм по шині і ПЗВ не спрацює. Це вже загрожує ураженням струмом людини.
Спочатку опір заземлення заміряють мультиметром на ділянці від корпусу кожного електроприладу до шини. Значення не повинно бути більше 1 Ом. Розтікання струму по землі заміряють на ділянках, довжина яких більше глибини заземлення в п’ять разів. Цей опір має бути не більше 5 Ом.
Замір опору заземлення в своєму будинку не вимагає особливо точних даних. Це дозволяє використовувати для роботи будь-недорогий мультиметр.
Якщо говорити про виробництво, то завмер заземлення тестером проводять дуже рідко. Це пов’язано з низькою точністю приладу. Крім того, результати випробувань мультиметром не можна офіційно оформляти. Справа в тому, що відомості не вважаються точними, так як тестер не проходить госповерку. Навіть технічно неможливо виконати правильні вимірювання заземлення, адже до тестеру не вийде підключити 4 контакту від стрижневих електродів.
Вчимося вимірювати тестером силу струму

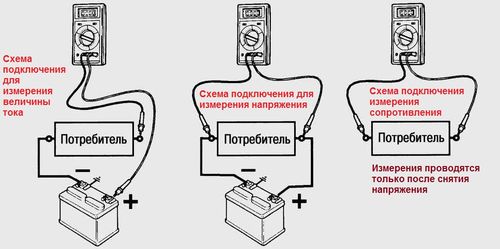

При необхідності дізнатися силу струму треба взяти той же мультиметр і запам’ятати одне важливе правило: ампераж вимірюється щупами, з’єднаними послідовно з навантаженням, а у всіх інших вимірах щупи підключають паралельно досліджуваного об’єкта.
Щоб навчитися будинку вимірювати силу струму мультиметром, можна провести маленький досвід. Треба створити ланцюг джерела живлення, навантаження і тестера. Для таких випробувань оптимально застосування зарядного пристрою з дисплеєм індикації. Воно дає постійний струм, тому ручку тестера ставлять у відповідну позицію. На зарядному пристрої виставляють напругу 12 вольт. До нього послідовно підключають мультиметр, электромоторчик від дитячої іграшки і дивляться свідчення на обох дисплеях. Наприклад, тестер показує значення 0,18. Такі ж ампери висвічуються на табло зарядного пристрою.
Якщо по мережі протікає змінний струм, вимірювання амперажу відбувається так. Єдина відмінність у позиції мультиметра. Перемикач приладу треба встановити на діапазон вимірювання змінного струму.
Іноді у людей виникає питання, який ампераж в розетці або акумуляторі? З технічної точки зору, питання неправильний. У джерелі живлення можна виміряти напругу, але ніяк не силу струму. Як вже з’ясували, для визначення амперажу треба створити ланцюг. Хоча для довідки, в розетку більше 16 А не може надходити. На таку силу струму вона і розрахована.
Вимірюємо постійна напруга
Щоб виміряти тестером постійний струм, необхідно дотримуватись полярності. Хоча, якщо переплутати щупи, нічого страшного не трапиться. Прилад просто покаже значення зі знаком мінус, що вкаже на необхідність зміни місцями щупів.
Спробувати виміряти постійну напругу можна на звичайній батарейці. На мультиметре виставляють перемикачем самий менший діапазон постійної напруги. Підключають червоний щуп до плюса, а синій-до мінуса. Дисплей висвітить значення 1,8. Але чому, адже на батарейці написано її напруга 1,5 вольта? Все правильно, новий джерело живлення повинен видавати трохи більше зазначеного. Аналогічно можна заміряти напругу в зарядного пристрою або будь-якого іншого джерела постійного струму, головне, починати виміри за більшого діапазону на тестері, щоб не спалити прилад.
Вимірюємо змінну напругу

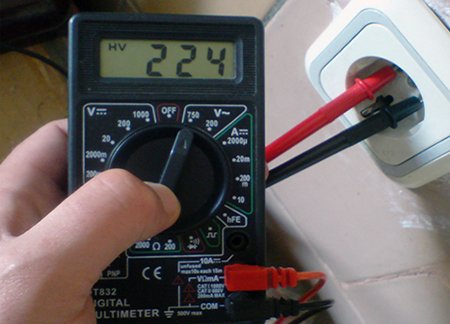

Щоб заміряти напругу в розетці або у виступаючих із стіни оголених кінців проводу, на тестері виставляють діапазон змінного струму. Домашня мережа видає 220 вольт і виставленого діапазону на приладі 750 вольт буде достатньо. Так як змінний струм не має плюса і мінуса, а тільки фазу і нуль, щупи можна вставити в розетку як завгодно. На дисплеї висвітиться показання, наприклад, 210 або 225 вольт. Це нормально, так як напрузі допускаються невеликі похибки.
Як виміряти частоту мультиметром?
Вимірювання частоти в домашніх умовах практично не потрібно. І так відомо, що в розетці вона дорівнює 50 Гц. Однак продаються мультиметри з функцією вимірювання частоти. Взяти, наприклад, тестер з частотоміром діапазоном до 30 мГц. Він володіє низькою чутливістю і служить просто індикатором частоти. Заміряти, наприклад, приладом частоту виходів колонок автомобільного магнітофона не вдасться із-за малої напруги. А якщо щупами підключитися до вторинної обмотки трансформатора, покаже ті ж 50 Гц, що і в розетці.
Радіоаматори практикують вимірювання частоти через розділову ємність. Для цього послідовно збирають ланцюг з мультиметра, конденсатора ємністю 0,1 мкФ і вимірюваного об’єкту. Однак такі досліди необізнаним людям не потрібні і небезпечні.
Все що потрібно вміти будинку вимірювати мультиметром – це напруга, сила струму і опір. Найчастіше просто потрібно зробити прозвон проводу або Тена на цілісність. Всі інші параметри краще залишити фахівцям.
