Як класти арку з цегли своїми руками: фото, відео інструкція

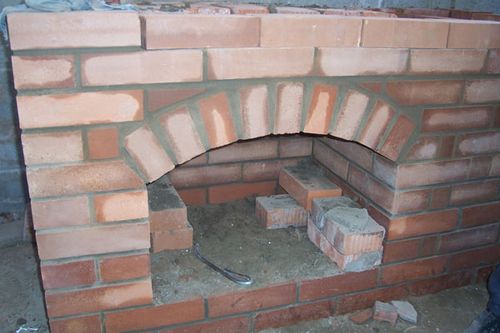

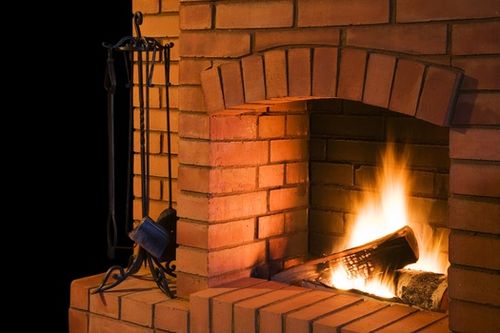

Арочна перемичка в печі носить далеко не декоративний характер. Крім привабливого зовнішнього вигляду вона дозволяє ефективно розподілити навантаження від верхніх цегляних рядів, що значно підвищує механічну міцність печі.

Секрети кладки арки

Зміст

Будова

Це архітектурне рішення використовується не тільки при укладанні печі, але і при будівництві. Здатність арки розподілити вертикальне навантаження в сторони, тим самим, як би «замикаючи» стіну, широко використовується при зведенні не тільки прорізів, але і глухих стін, які мають великі навантаження.

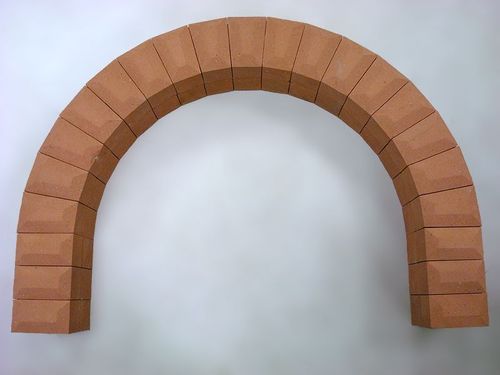

Арочна перемичка являє собою ряд цеглин, викладених по дузі. Їх кількість повинна бути непарною. Центральний елемент носить назву замку, а крайні – п’ят. Перекривається аркою простір називається зведенням або прольотом.

Заготівля

У арковою перемичкою, навіть якщо саме перекриття пряме, шви між каменями спрямовані до центру умовного або явного закруглення. Камені в арці обов’язково клиновидні — це принципова відмінність арочного перекриття від будь-якого іншого.

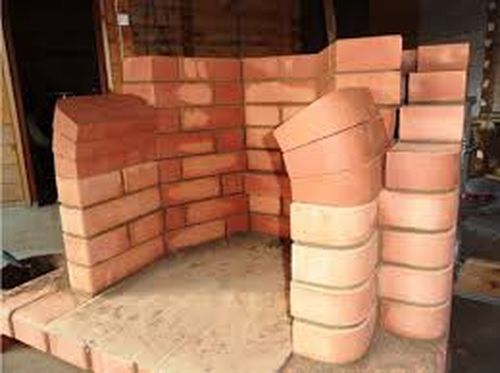

Спеціальні цеглини

Різновиди арок

В залежності від форми дуги розрізняють кілька видів перемички.

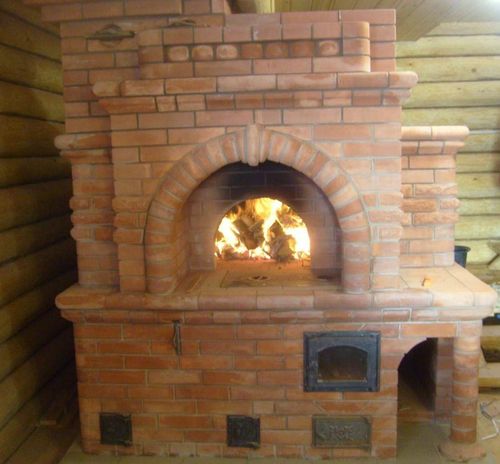

Напівциркульна або повна – самий надійний варіант. Арка викладається в півкола, радіус окружності становить половину від ширини топки.
Лучкова – варіант, в якому дуга заокруглення становить сектор кола. Вона пологіша і радіус потрібно обчислювати в кожному конкретному випадку.

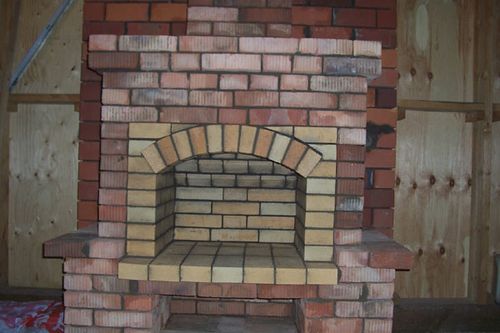

Пряма – зовнішній вигляд не відрізняється від звичайного прямого перекриття. Принцип – розподіл навантаження боку, залишається, завдяки використанню клиноподібних каменів. На фото демонструється зразок прямої перемички.

Матеріали

Цегла – керамічна повнотіла марки не нижче М – 150. Будівельні магазини пропонують клиноподібної форми виробу. При бажанні або необхідності надати клиноподібну форму каменю можна своїми руками.
Розчин – глиняний з додаванням шамотного піску. Класти арку на цементний розчин не рекомендується, так як він не витримує високої температури.
Лист ДСП для виготовлення шаблонів.

Не рекомендується використовувати для шаблонів швелера або металеві куточки: на відміну від дерева цей матеріал не схильний до дії води і буде порушувати природну усадку арочної перемички.

Розрахунок арки та виготовлення шаблону

В залежності від виду арочної перемички методи розрахунку і технології кладки своїми руками будуть відрізнятися.

Напівциркульна перемичка

Радіус повної арочної перемички становить половину ширини топкового відсіку. Тобто, в даному випадку, розрахунки зводяться до точному виміру параметра. На кресленні представлена схема півциркульної перемички печі з зазначенням розмірів.

З листа ДСП виготовляється два шаблону або кружала: викреслюється половина кола з необхідним радіусом і випилюється. Два шаблону скріплюються між собою брусками. Кружало має бути на кілька сантиметрів менше ширини топочника, для того щоб надалі його можна було легко демонтувати.

По довжині дуги визначається приблизна кількість укладаються каменів з допуском на шви. Класти рекомендується, досягаючи мінімальної ширини шва – 3 мм. На практиці цю рекомендацію виконати складно, так як нерівність самого каменю може досягати 7 мм. Так що в ширину шва слід включити і нерівності – не менше 5 мм

Визначити розміри клина можна практичним, візуальним методом. Для цього центральний цегла кладеться на верхню частину кружала, а з центру кружала натягується нитка до краю каменя. Потім олівцем позначається лінія зрізу, і операція повторюється з іншого боку. Таким чином, можна встановити точну клиноподібну форму кожного елемента.

Вытесывается потрібну кількість каменів.

Лучкова перемичка.

Розраховується радіус закруглення за формулою: радіус =(квадрат висоти перемички +квадрат ширини топкового відділення)/ дві висоти перемички. Як правило, вона складає 1-2 ряди.

Виготовлення шаблону і розрахунок клиноподібної форми проводиться аналогічним способом.

Пряма перемичка

У виготовленні це – найбільш складний варіант. Шаблони не виготовляються, розрахунки клина ведуться по прямой дошці, довжина якої дорівнює ширині перемички.

Центральний камінь поміщається на середину дошки, натягається нитка від центру арки – в даному випадку просто середини отвору, до кутів цегли та зазначаються отримані лінії. Каменю відразу ж надається потрібна форма.

Другий цегла розташовують поряд з центральним таким чином, щоб його кути збігалися з кутами замкового. В результаті зовнішній нижній кут наступного цегли повинен виявитися нижче лінії дошки. Потім відзначаються лінії зрізу, і каменю надається форма. Також надходить з кожним наступним елементом. Як видно з креслення, наступний камінь в перемичці буде за розмірами менше попереднього, і таким чином, арка до країв сходить нанівець.

Подальша мурування проводиться на використаної для розрахунків прямий дошці.

Кладка арочної перемички

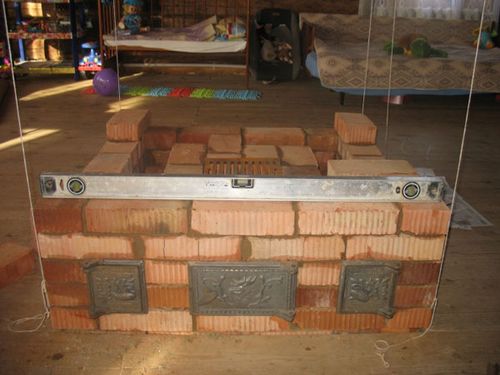

Під час монтажу перемички своїми руками потрібно постійна перевірка рівнем. Допущені зміщення і перекоси замість зміцнення печі спровокують ослаблення склепіння.

Шаблон встановлюється в отвір і міцно кріпиться за допомогою розпірок.

По боках прорізу встановлюються штраби. Це дозволить швидко затиснути арочну перемичку.

Укладання цегли починається від краю до центру одночасно з двох сторін. Потрібно по можливості домагатися максимально тонких швів між каменями, так як від цього значною мірою залежить міцність конструкції.

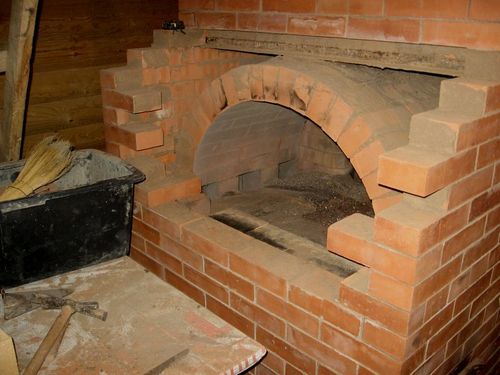

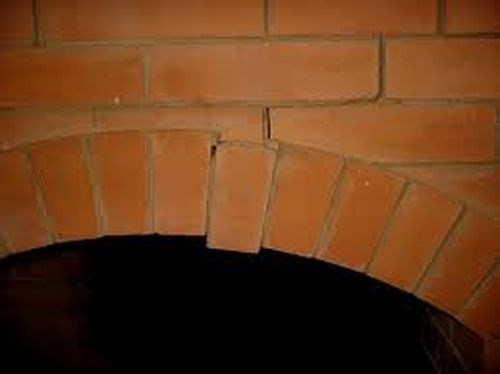

Центральний камінь – замок, вбивається в кладку, «замикаючи» перемичку. На фото представлена арка печі з кружалом.

Забирається шаблон. Вирівнюються шви, віддаляються надлишки розчину.

На відео процес укладання арочного перекриття освітлений більш докладно.
