Тепловий насос – це ціла опалювальна система, здатна обігріти приватний будинок не гірше традиційного, звичного нам опалення. Зрозуміло, що для того щоб насос запустити в роботу, спочатку потрібно його правильно встановити.
Всі теплонасоси, в залежності від того, від якого природного джерела вони забирають тепло, діляться на три основних види: грунт-вода, вода-вода, повітря-вода.
Монтаж кожного з цих видів має свої нюанси та особливості. Тепловий насос – досить складна конструкція і його установка це трудомісткий процес, до якого потрібно підійти з великою відповідальністю. У статті ми розглянемо, на що потрібно звернути увагу при монтажі різних видів теплових насосів.
Зміст:
- Правила монтажу теплового насоса типу грунт–вода
- Правила монтажу теплового насоса типу вода–вода
- Правила монтажу теплового насоса типу повітря–вода
- Рекомендації фахівців
Правила монтажу теплового насоса типу грунт–вода

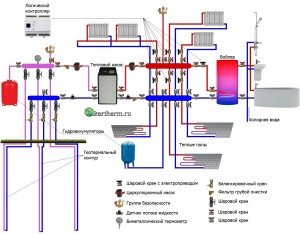

Схема роботи насоса системи «грунт-вода» (натисніть для збільшення)
Ґрунт є джерелом тепла. Заглибившись на 5 метрів у землю, можна помітити, що температура там залишається практично однієї і тієї ж цілий рік (у більшості регіонів Росії – 8-10°C).
Завдяки цьому опалення буде високоефективним. Працює система таким чином: грунтовий теплообмінник, що знаходиться в землі, збирає енергію, яка акумулює в теплоносії, після чого переміщається в теплонасос і повертається назад.
Всередині сучасних теплових насосів грунт–вода, що циркулює рідина – антифриз. Також іноді використовується вода з етиленгліколем або пропіленгліколем. Ці рідини не замерзають і мають хороші показники ККД (коефіцієнт корисної дії).
З допомогою колекторів (вони ж теплообмінники) рідина циркулює по системі. Вони являють собою подовжені труби, опущені під землю у вертикальному положенні. Рекомендується використовувати два види труб: «дугоподібні» і «труба всередині труби».
Щоб поліпшити передачу тепла та підвищити міцність, застосовується бетон. Їм заливається зазор між трубами і землею. Для збільшення потужності встановлюють кілька теплообмінників.
Рада по установці: вертикальні колектори повинні знаходитися на відстані не менше ніж на 5 метрів один від одного.
Вертикальні теплообмінники коштують недешево. Але навіть при цьому у них є і мінуси. Лише після 4 років врівноважуються процеси теплового відбору, і відновлюється «поживна» здатність грунту. При проектуванні слід це врахувати.
Після вивчення ділянки та грунту на ньому визначають, за якою схемою будуть укладати труби. Різні схеми укладання колекторів дозволяють отримати максимум користі в кожному конкретному випадку.
Зверніть увагу: процес установки насоса типу грунт-вода досить витратний з-за того, що проводиться буріння свердловин.
Плюси вертикальних теплообмінників:
- безпека;
- недороге сервісне обслуговування;
- не займають багато місця;
- відмінно перетворюють тепло;
- не сприяють витоку ґрунтових вод.
Правила монтажу теплового насоса типу вода–вода

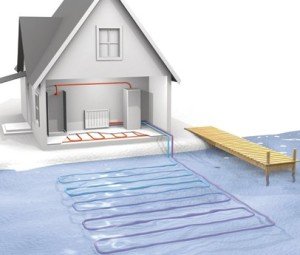

Схема роботи насосу системи «вода-вода» (натисніть для збільшення)
Частина енергії, випромінюваної сонцем, залишається під водою, особливо в товщі води. На дно водойми або в ґрунт дна укладають спеціальні труби, обтяжені вантажем.
Велика температура теплоносія в зимовий період забезпечує велику ефективність і теплопередачу. Але, на жаль, тепловий насос вода-вода не підходить для установки в приватних будинках.
Більше або менше для невеликих будинків підійде варіант зі свердловиною. Спеціальний насос відкачує воду з свердловини у випарник, після чого вода зливається в іншу щілину, розташовану нижче за течією і поглиблену в підземний шар на 15 метрів.
Порада фахівця: перед тим, як користуватися системою вода-вода, необхідно виключити попадання сміття у випарник і захистити його від іржі, а також встановити фільтр. Якщо вода багата солями, то потрібно установка проміжного теплообмінника з циркуляцією в ньому чистої води або антифризу.
Однак якщо вода з свердловини погано відводиться, можливо маленьке повінь та затоплення насоса.
Правила монтажу теплового насоса типу повітря–вода
Схема роботи насоса системи «повітря-вода» (натисніть для збільшення)
Тепловий насос типу повітря–вода менш популярний, ніж грунт–вода із-за того, що в зимовий період з повітря неможливо відібрати достатню кількість тепла. -20°C – межа роботи теплового насоса, після чого в роботу вступає додатковий тепловий генератор.
Основні схеми установки:
Один розташований на вулиці, інший – в будівлі. У першому встановлений вентилятор з випарником, а в другому – автоматика і конденсатор. Компресор дозволяється ставити як в будинку, так і на вулиці.
Візьміть на замітку: вибираючи повітряні теплові насоси, врахуйте, що при похолоданні потужність втрачається майже вдвічі.
У нових теплових насосах даного типу впровадили функцію, що дозволяє збирати тепло з приміщення, вентиляційних викидів і димових газів. Завдяки цьому існує можливість опалювати приміщення і гріти проточну воду.
Рекомендації фахівців
Купуючи тепловий насос, потрібно орієнтуватися на конкретні потреби свого будинку.
В ідеалі потрібно знати тепловтрати будинку і клімат, в якому розташоване житло. Ці дані важливі для того, щоб правильно вибрати потужність теплового насоса, і його модель.
Але потрібно пам’ятати і те, що підібравши теплонасос, потрібно так само вірно вибрати всі складові опалювальної системи, в якій теплонасос буде функціонувати.
Неможливо знайти універсальний тепловий насос, так як кожна система опалення унікальна.
Та все ж, усі опалювальні системи з цим пристроєм мають загальні критерії, які впливають на схему підключення теплонасоса:
- наявність додаткового джерела тепла (опалювальний котел, сонячна батарея, піч);
- наявність водяних контурів (тепла підлога, фанкойли, радіатори);
- необхідність гарячого водопостачання;
- наявність кондиціонера;
- наявність системи вентиляції;
- тип теплового насоса.
Якщо врахувати ці нюанси і ваші індивідуальні потреби, то ви зможете зробити правильний вибір і стати володарем надійною, довговічною і економічною системи опалення.
Дивіться відео, в якому показано весь процес монтажу теплового насоса:
