Однотрубні системи опалення мають характеризуються простотою і дешевизною в прокладці. Вони призначені для обігріву невеликих домоволодінь, де довжина горизонтальних ділянок не перевищує 30 метрів. Недоліком їх є помітне охолодження теплоносія на вході в останню батарею. Тому в останній кімнаті завжди холодніше, ніж в інших. Проблему вирішує система опалення «Ленінградка», суть якої є модернізація стандартної однотрубної системи.
Види системи опалення «Ленінградка»
Двотрубна система опалення має безліч переваг. Вона дозволяє забезпечити рівномірний прогрів приміщень, так як температура теплоносія на всьому протязі системи практично однакова. Недоліком двотрубної схеми є її дорожнеча – потрібно купувати більше труб, виконувати багато з’єднань. Зате вона дозволяє опалювати приватні будинки будь-якої площі.
Однотрубні системи опалення відрізняються від двотрубних меншими витратами на монтаж і простотою.
Якщо ж домоволодіння маленьке, то створювати складну і дорогу двотрубну систему не має особливого сенсу. Найкраще заощадити гроші і прокласти однотрубну систему. Вона забезпечить прогрів всіх приміщень і дозволить зменшити витрати на монтаж. Як ми вже говорили, така схема призведе до того, що в дальніх кімнатах буде помітно прохолодніше – це пов’язано з остиганням теплоносія по мірі послідовного проходження радіаторів (саме так і протікає теплоносій в подібних системах, повертаючись в котел по одній цілій трубі).
Що ж робити в цій ситуації? Ми рекомендуємо використовувати однотрубну систему опалення з природною циркуляцією «Ленінградка». Чим вона відрізняється від стандартного однотрубного опалення? Вся справа в тому, що в звичайному опаленні теплоносій проходить через труби послідовно, віддаючи їм своє тепло. У «Ленинградке» входи і виходи радіаторів замикаються перемичкою/байпасом. Що це дає?
- Теплоносій протікає не тільки через радіатори, але і через перемички – це компенсує зниження його температури;
- З’являється можливість регулювати температуру в кімнатах – теплоносій тече тільки по перемичці, по перемичці і радіаторів, тільки через радіатори;
- Зменшується гідравлічні опір – поліпшується природне протікання теплоносія.
Схема опалення «Ленінградка» в приватному будинку невеликій площі – це економія на матеріалах і рівномірне прогрівання всіх приміщень.
Перекриваючи перемичку/байпас або батарею опалення, слід побоюватися повного перекриття опалювальної системи – це неприпустимо, так як призводить до перегріву опалювального котла і спрацьовування автоматики, яка перешкоджає його поломки.

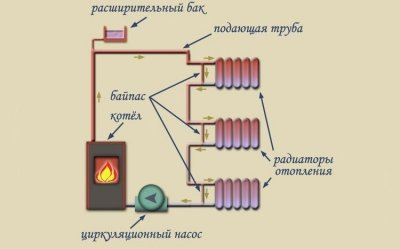

Одним з відмінних рис «Ленінградки» є байпас, на який бажано встановити кран, як і на відводи йдуть до радіатора.
Система опалення «Ленінградка» з примусовою циркуляцією може знадобитися при обігріві будинків великої площі. Наприклад, ви вирішили прилаштувати до свого будиночка ще кілька кімнат, але не хочете витрачатися на прокладку двотрубної системи. У цьому випадку вам необхідно подбати про поліпшення напору теплоносія в системі – для цього вона доповнюється невеликим циркуляційним насосом. Що він дасть?
- Поліпшення протікання теплоносія – він зможе подолати гідравлічний опір труб і з’єднань;
- Більш рівномірний прогрів – вода просто не буде встигати остигати, так як вона тече по трубах із збільшеною швидкістю;
- Можливість збільшення максимальної довжини горизонтальних ділянок – система зможе обігріти будинок великої площі.
По своїй ефективності «Ленінградка» близька до двухтрубным систем, але це справедливо лише відносно будинків невеликого розміру. У великих спорудах змагатися з двухтрубным опаленням неможливо.
Схема опалення «Ленінградка» в приватному будинку
Створюючи своїми руками опалення приватного будинку з двома поверхами або одним за схемою «ленінградка», можна створити як закриту, так і відкриту систему. У відкритих опалювальних системах використовується природна або примусова циркуляція – особливої різниці тут немає. Примусова циркуляція зможе обігріти будинок більшої площі та забезпечити рівномірний прогрів кімнат. Що стосується природної циркуляції, то вона простіше і дешевше.
Розглянемо три схеми «Ленінградки» в приватному будинку:
У «Ленинградке» з природною циркуляцією обов’язково повинен бути ухил труб і нижнє підключення радіаторів.
- Відкрита з природною циркуляцією теплоносія – схема включає в себе опалювальний котел, труби, радіатори з байпасом і кранами, розширювальний бачок відкритого типу. Це самий простий і доступний варіант, що передбачає використання підлогового котла;
- Відкрита з примусовою циркуляцією теплоносія – все теж саме, тільки сюди додається циркуляційний насос. Ніякого додаткового обладнання не потрібно;

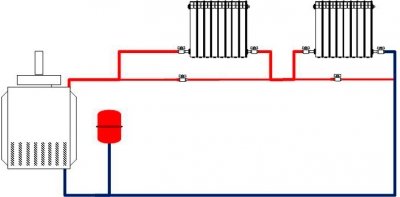

- Закрита з примусовою циркуляцією – схема включає в себе котли будь-яких конструкцій (в тому числі і двоконтурні), труби, радіатори з байпасом і кранами, групи безпеки (термоманометр, спускник повітря і запобіжний клапан), циркуляційний насос і герметичний бак.
Як ми бачимо, в останньому випадку витрати виходять вагомими – потрібно придбати відповідний котел, групу безпеки, розширювальний бак і насос.
Яку систему вибрати – вирішувати вам. Слід зазначити, що закрита схема відрізняється можливість застосування теплоносіїв будь-якого типу. Також вона не потребує контролю рівня теплоносія. Що стосується застосування примусової циркуляції, то вона викликає додаткові витрати на електроенергію.
Переваги і недоліки «Ленінградки»
У чому полягають переваги однотрубної «Ленінградки» для приватного будинку?
- Мінімум витрат на модернізацію системи;
- Рівномірний прогрів приміщень;
- Можливість регулювання температури в приміщеннях;
- Відсутність витрат на додаткове обладнання;
- Легкість в монтажі.
Не обійшлося і без певних недоліків:
- Труднощі в розширенні – наростити довжину можна, але в обмежених межах;
- Відсутність можливості підключити теплі підлоги – для цього потрібно прокладати двотрубну систему;
- Додаткові витрати на циркуляційний насос – якщо потрібно обігріти будинок великої площі.
Незважаючи на недоліки, використання схеми «Ленінградка» у невеликих приватних будинках цілком виправдано. У випадку з монтажем закритої системи витрати будуть вищі.
Монтаж системи опалення «Ленінградка»
При використанні циркуляційного насоса в «Ленинградке» ви можете використовувати діагональну схему підключення, для кращого прогріву радіатора.
Виконати монтаж системи опалення «Ленінградка» в приватному будинку своїми руками зможе навіть початківець майстер. У найпростішому випадку нам буде потрібно підлоговий котел, від якого відходить вертикальна труба з встановленим на самому верху розширювальним бачком – це забезпечить якісний відведення повітря з опалювального контуру. Далі встановлюємо батареї, під якими прокладається подає труба з відводами до радіаторів.
В системах з природною циркуляцією використовується нижнє підключення радіаторів. На входах і виходах ставляться крани, ще один кран може бути встановлений на перемичці/байпасі (ставити його зовсім не обов’язково, щоб випадково не перекрити всю систему). Якщо використовується циркуляційний насос, то можна використовувати діагональну схему – вона забезпечить більш ефективний нагрів.
Зворотна труба опалення проходить на тому ж рівні, що й подає, але за іншим стін (у двотрубних системах вона повертається паралельно, поблизу підлоги). Повернувшись до опалювального котла, теплоносій знову нагрівається і відправляється на друге коло. А домочадці отримують можливість насолодитися теплом і затишком.
