Серед різних видів батарей біметалічні радіатори займають особливе місце. Поєднання позитивних характеристик двох металів – алюмінію і сталі – дозволяє домогтися видатних показників міцності і тепловіддачі. Розглянемо пристрій і особливості цих приладів та познайомимося з правилами вибору та підключення біметалічних батарей.
Будова і властивості біметалічного радіатора

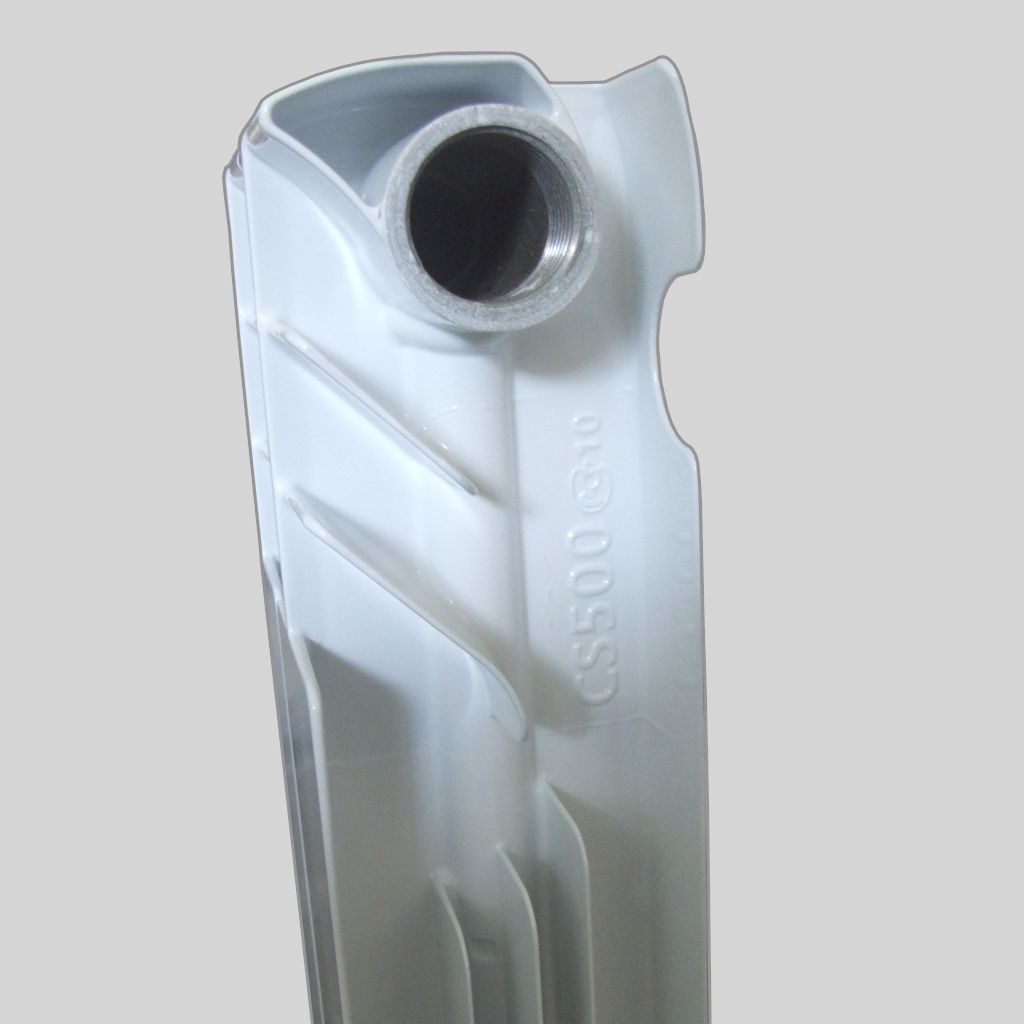

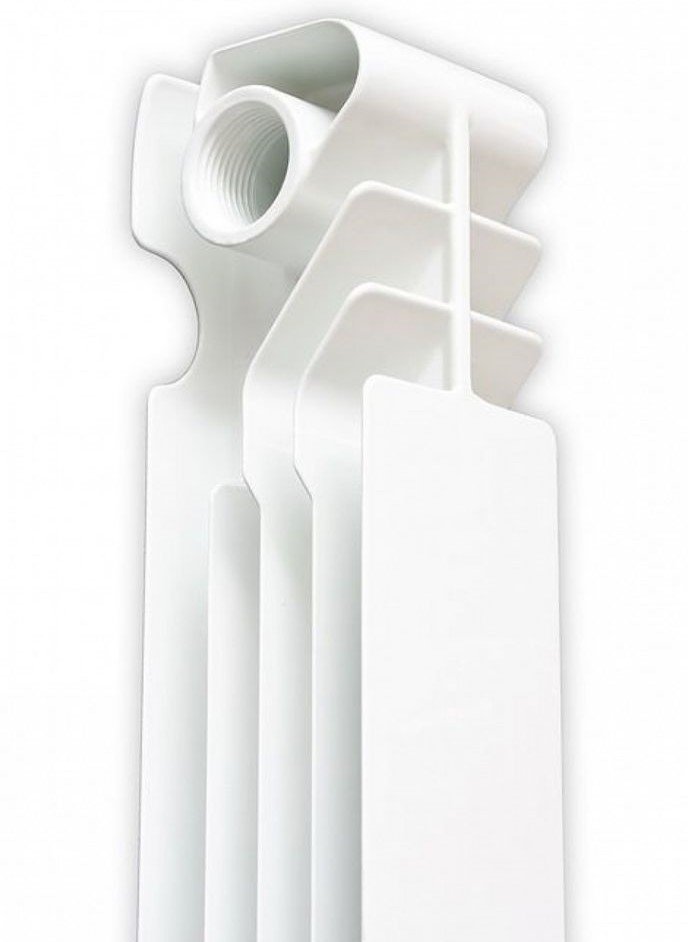

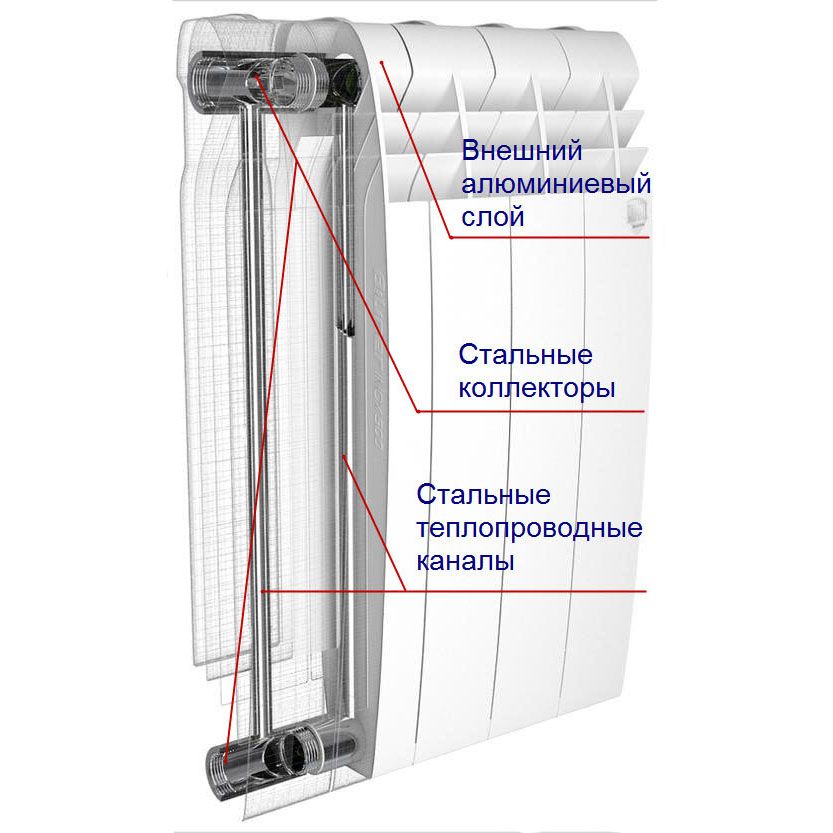

Біметалічні радіатори мають комбіновану структуру – їх внутрішня частина, яка контактує з теплоносієм, виготовлена з сталі; зовнішня частина, яка відповідає за якість тепловіддачі, виконана з алюмінію. Такий розподіл матеріалів дозволяє максимально використовувати позитивні якості обох металів, нейтралізуючи їх недоліки.
Від алюмінію біметалічні радіатори опалення отримали:
- високу теплоинертность;
- чудову тепловіддачу;
- швидку реакцію на регулювання температури батареї.
Сердечник із сталі наділив батареї наступними характеристиками:
- стійкістю до перепадів тиску і гідроударів;
- стійкість до електрохімічним впливів;
- невимогливістю до якості теплоносія;
- довговічністю.
На відміну від алюмінієвих радіаторів, батареї біметалеві прекрасно переносять умови централізованих систем опалення.
Крім цих переваг, можна згадати наступні позитивні характеристики батарей з біметалу:
- високий поріг граничного тиску – 30-40 атмосфер;
- велика потужність при невеликих габаритах;
- економічність, зумовлена невеликим перетином каналів;
- зручність конструкції, що дозволяє швидко знімати окремі секції приладу для ремонту;
- легко розмір якого встановлюється кількість секцій, необхідних для якісного прогрівання приміщення.
- тривалий термін служби – до 25 років;
- сучасний і привабливий зовнішній вигляд.

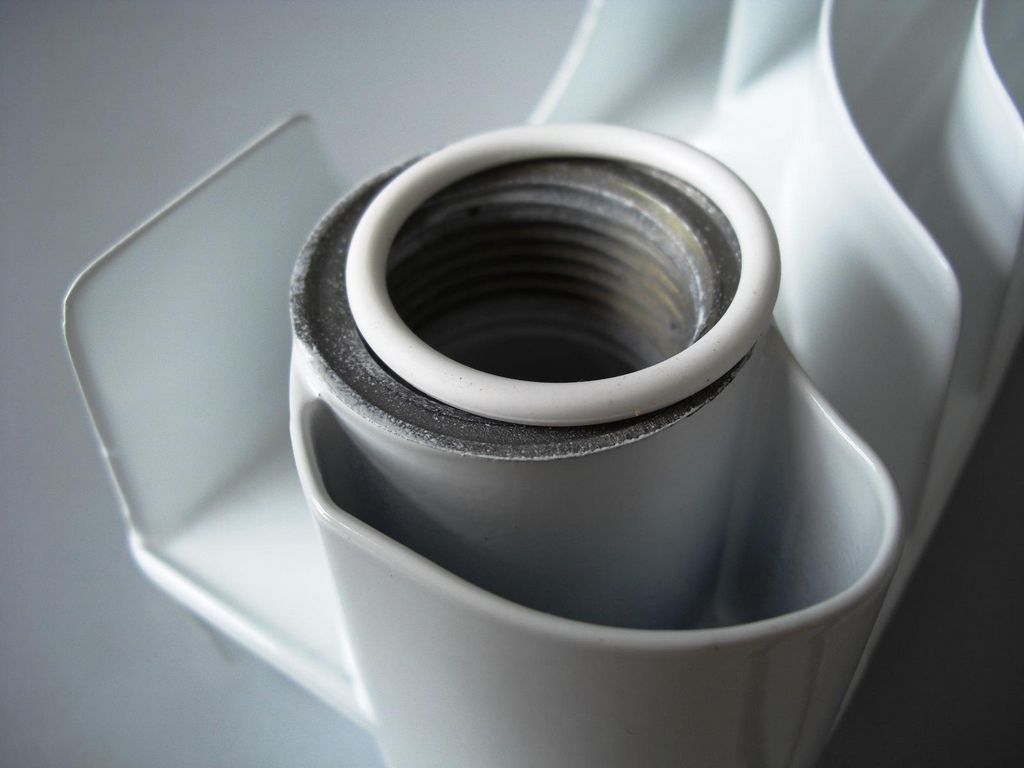

Порада: оскільки зовні секційний біметалічний радіатор практично не відрізняється від алюмінієвого, зрозуміти, який радіатор перед вами, можна в першу чергу за вагою. Біметалічний прилад зі сталевим сердечником значно важче алюмінієвого аналога.
Можливі проблеми при експлуатації
Прилади з біметалу мають велику кількість переваг. Які ж з особливостей можна віднести до недоліків?
Конструктивні особливості
Батареї біметалеві можуть мати два різновиди конструкції.
- Більш дешеві моделі відрізняються наявністю сталевої серцевини тільки у вертикальних каналах. Такі радіатори іноді називають полубиметаллическими. Незважаючи на те, що за своїми характеристиками вони значно перевершують алюмінієві прилади, вони все ж не володіють достатньою міцністю, притаманну повноцінним біметалічним батареям.

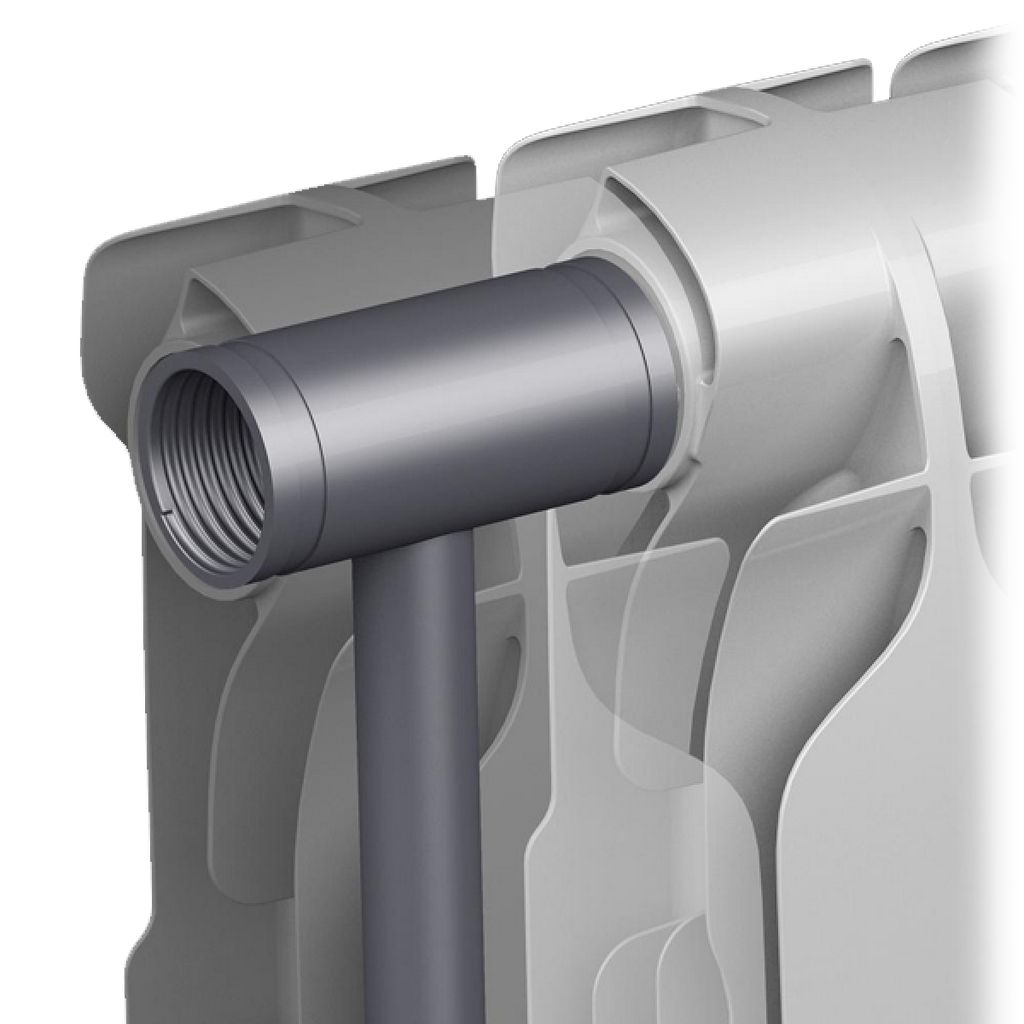

- Справжні біметалічні опалювальні прилади мають цільний каркас із сталі, в процесі виробництва заливається під тиском сплавом алюмінію.
Окремо можна згадати мідно-алюмінієві радіатори, які за своїми характеристиками перевершують всі існуючі види батарей. Вони володіють чудовою стійкістю до корозії, мають чудову тепловіддачу і тривалий термін експлуатації, але висока вартість не дозволила їм отримати широке поширення.
Розміри батарей
Габарити приладу мають значення, оскільки при необхідних параметрах потужності він повинен поміститися в ніші під вікном. Які розміри можуть мати біметалічні батареї?

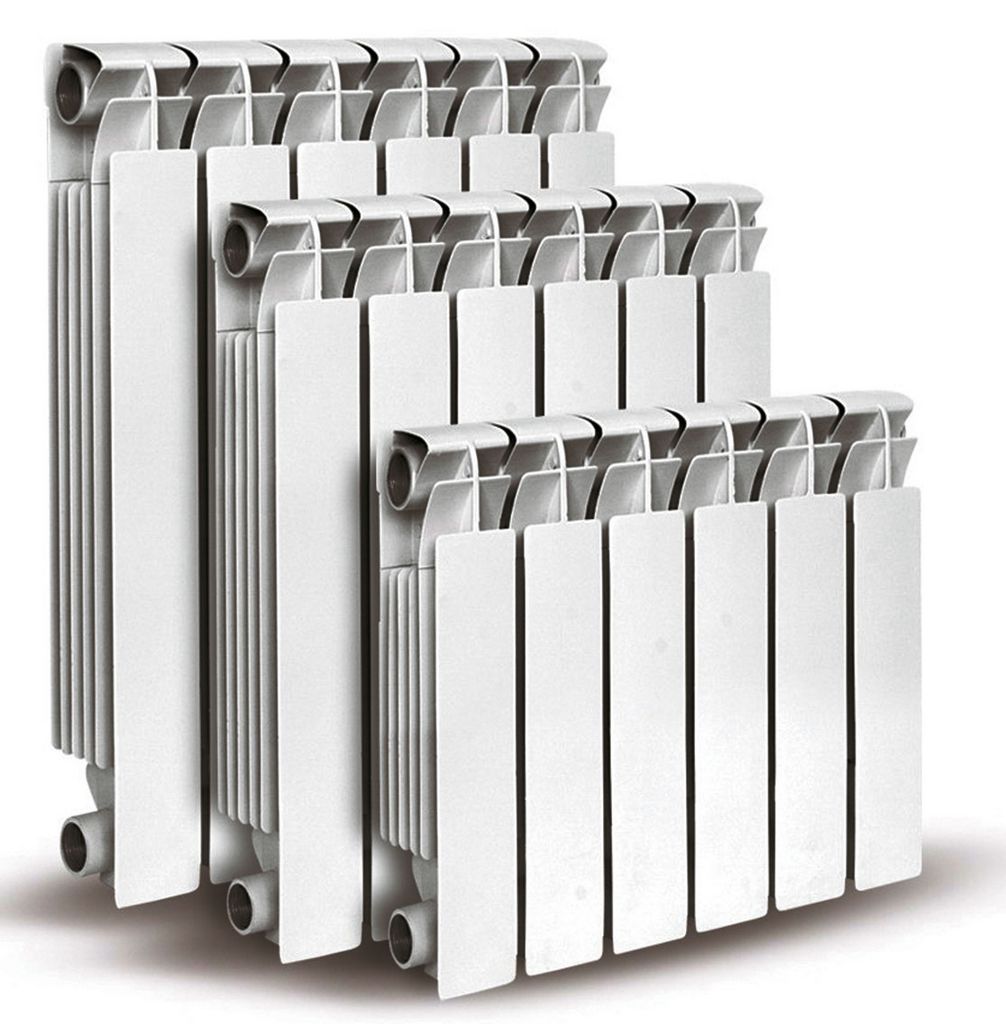

Біметалічні радіатори опалення характеризуються стандартними розмірами висоти. Прилад має маркування, що вказує міжосьова відстань приладу – 200, 350 або 500 мм.
Важливо! При виборі радіатора необхідно враховувати, що міжосьова відстань – це проміжок між вхідним і вихідним отворами батареї, яке не відповідає всій висоті корпусу. Щоб дізнатися реальну висоту приладу, потрібно додати 80 мм до значення міжосьової відстані.
Повна висота приладу з різною маркуванням:
- маркування 200 – реальна висота 280 мм;
- 350 – висота приладу 430 мм;
- 500 – висота 580 мм
Ширина приладу опалення буде залежати від кількості секцій, яке розраховується виходячи з параметрів приміщення та потужності окремої секції.
Увага! Підбираючи розмір радіатора, не забувайте про те, у відповідності з технічними нормами прилад повинен бути встановлений на відстані не менше 10 см від підвіконня і 6 см від підлоги.
Розрахунок кількості біметалевих секцій батарей
Скільки секцій радіатора з біметалу можуть повноцінно обігріти приміщення? Розрахунок біметалічних радіаторів вимагає знання двох параметрів:
- скільки квадратних метрів займає площу приміщення;
- потужність однієї секції приладу.
Згідно будівельним нормам для обігріву 1 квадратного метра житлової площі потрібно приблизно 100 Вт потужності. Для того щоб дізнатися загальну потужність, необхідну для обігріву приміщення, значення площі множиться на 100. Отриманий результат ділиться на потужність секції обраного радіатора.
Дізнаємося, скільки секцій приладу знадобиться для кімнати площею 25 кв. м. при використанні біметалевого приладу, потужність однієї секції якого дорівнює 170 Вт.
Враховуючи той факт, що параметри системи можуть змінюватися з-за зносу обладнання або засмічень, можна додати 20% запасу. Більша кількість секцій може знадобитися для обігріву кутовий квартири, приміщення з великою кількістю вікон, високими стелями. Для регіонів з суворим кліматом необхідну кількість секцій буде більше в 1,5–2 рази.
Важливо! Оскільки батареї, які мають кількість секцій, що перевищує 10, прогріваються недостатньо ефективно, бажано встановити кілька радіаторів з меншою кількістю секцій.
На що звернути увагу при виборі
З’ясуємо, які характеристики біметалічного радіатора потрібно вивчити при покупці.
Установка радіаторів
Які труби краще всього підходять для біметалічних батарей? Досвідчені майстри радять поєднувати біметалічні радіатори опалення з армованими поліпропіленовими трубами. Допускається використання сталевих і металопластикових труб на цангових з’єднаннях, проте в цьому випадку потрібно бути готовим до протікань і засмічення. У силу своєї надійності оптимальним способом з’єднання при підключенні є метод точкового зварювання.
Традиційно прийнято розміщувати радіатор під вікном строго по центру. Це дозволяє приладу створювати теплову завісу, що створює перешкоду для проникнення холодних потоків повітря крізь вікно.

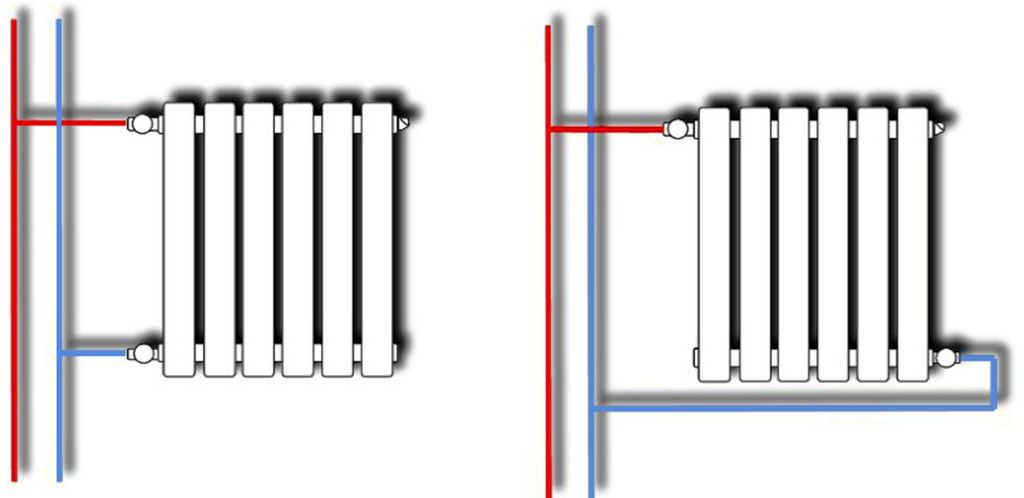

Які можуть бути варіанти підключення біметалічного радіатора?
- Бічне або одностороннє підключення має максимальну ефективність, але лише при невеликій кількості секцій (до 12 штук). При більшому числі секцій віддалений від подаючої труби ділянка буде погано прогріватися.
- Нижнє підключення менш ефективно з точки зору віддачі тепла, що застосовується тільки в разі специфічної конфігурації системи.
- Діагональне підключення застосовується для радіаторів з 12 і більше секціями і дозволяє добитися рівномірного прогріву приладу.

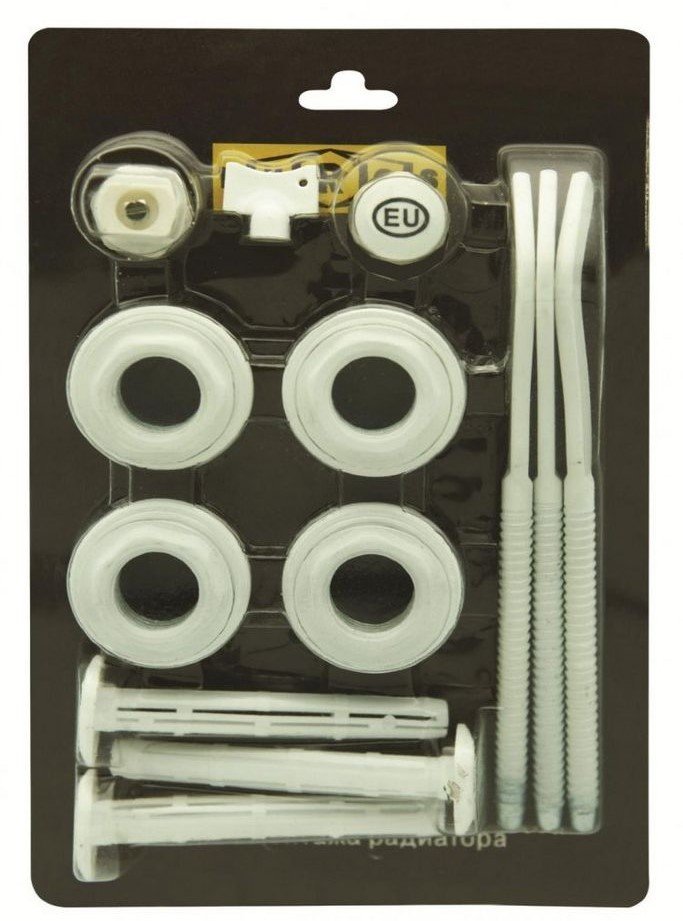

Перед підключенням на кожну біметалічну батарею повинен бути встановлений клапан для спуску повітря або кран Маєвського, а також перехідники для з’єднання з трубами.
Порядок підключення радіатора:
Важливо! Оскільки секційний біметалічний радіатор має вузькі внутрішні канали, які дуже легко забиваються сміттям з опалювальної системи, до підключення перед кожною батареєю потрібно обов’язково встановити фільтр грубого очищення.
